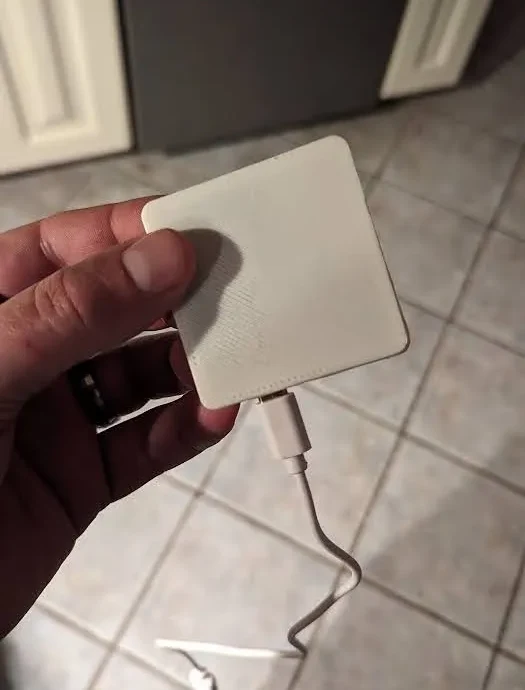

Корпус датчика присутствия ESPHome mmWave........

Моя плата ESP32 имеет 30 контактов и имеет размеры примерно 29 x 52 мм. Мне пришлось удалить штифты, чтобы сделать всю сборку тонкой. Меня не устраивали размеры других вольеров, которые я смог найти. Я также не нашел много корпусов, подходящих для модуля LD2420.

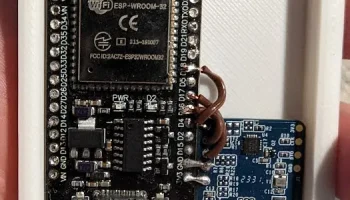

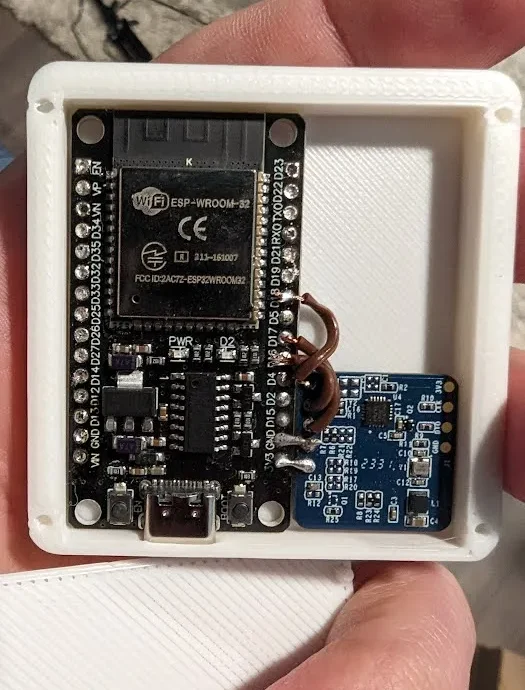

Я разместил печатные платы рядом, чтобы можно было соединить 3,3 В и GND.

У моих модулей была прошивка 1.5.9. Пресс для корпуса подходит, вам может потребоваться просверлить отверстия, чтобы он подошёл.

Вот мой код для настройки платы с показанной на фотографиях проводкой (для моей прошивки) для тех, кто хочет пропустить этап обучения выполнению одного из этих действий.

уарт:
идентификатор: ld2420_uart
скорость_бода: 115200
tx_pin: GPIO16
rx_pin: GPIO17
паритет: НЕТ
стоп_биты: 1

ld2420:

текстовый_сенсор:
— платформа: ld2420
fw_version:
название: Прошивка LD2420

датчик:
— платформа: ld2420
перемещение_дистанц��я:
имя: Расстояние перемещения

двоичный_сенсор:
— платформа: ld2420
имеет_цель:
имя: Присутствие

выберите:
— платформа: ld2420
рабочий_режим:
имя: Режим работы

но��ер:
— платформа: ld2420
присутствие_таймаут:
имя: Тайм-аут обнаружения присутствия
min_gate_distance:
имя: Минимум ворот обнаружения
max_gate_distance:
имя: Максимум ворот обнаружения
# Подробности см. в разделе «Номер» ниже.
ворота_выбрать:
имя: Выберите ворота для установки
Still_threshold:
имя: Установить пороговое значение неподвижного изображения
перемещение_порог:
имя: Установить пороговое значение перемещения

кнопка:
— платформа: ld2420
применить_конфигурацию:
имя: Применить конфигурацию
заводской_сброс:
название: Сброс к заводским настройкам
перезапуск_модуля:
имя: Модуль перезапуска
возврат_конфигурации:
имя: Отменить изменения
