Революционная музыкальная клавиатура

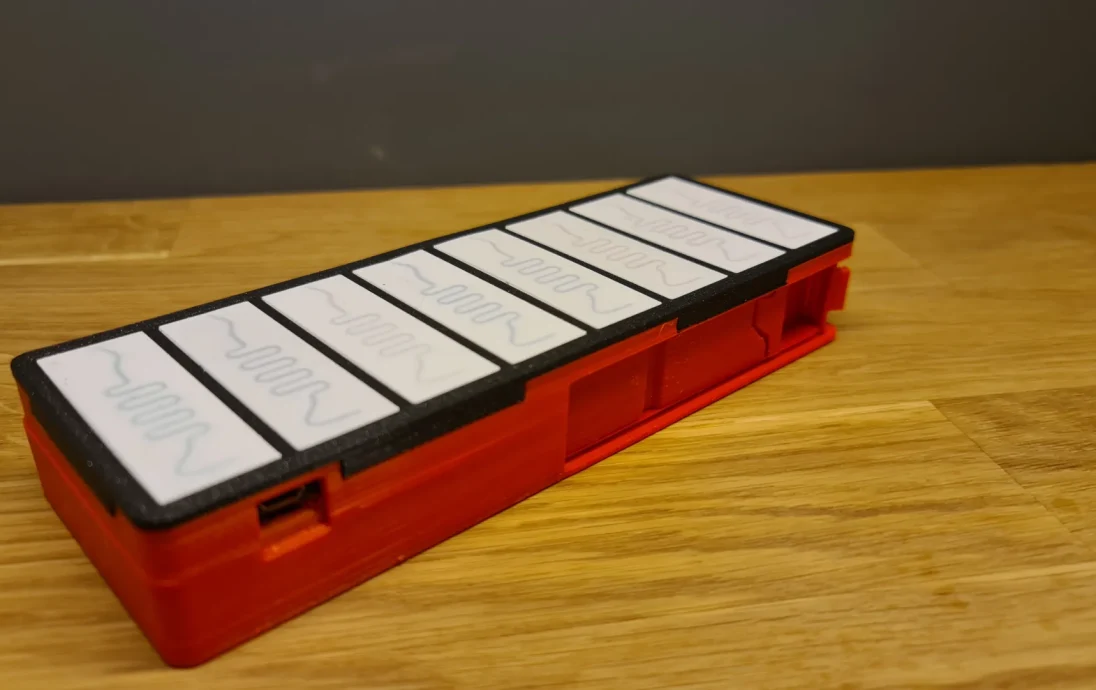

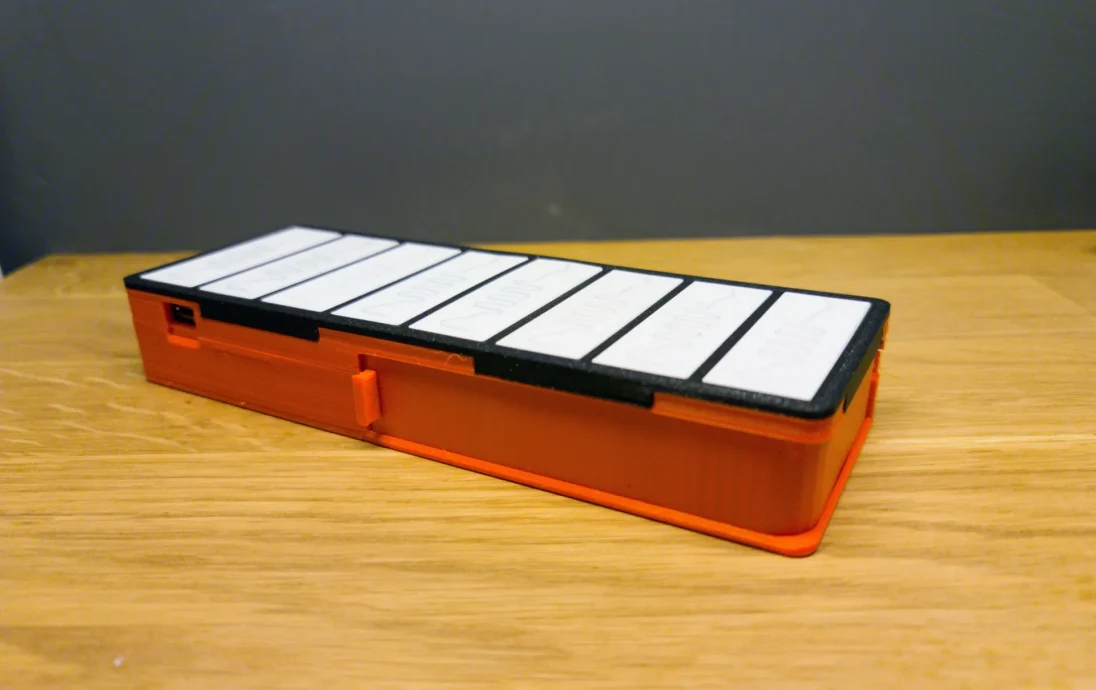

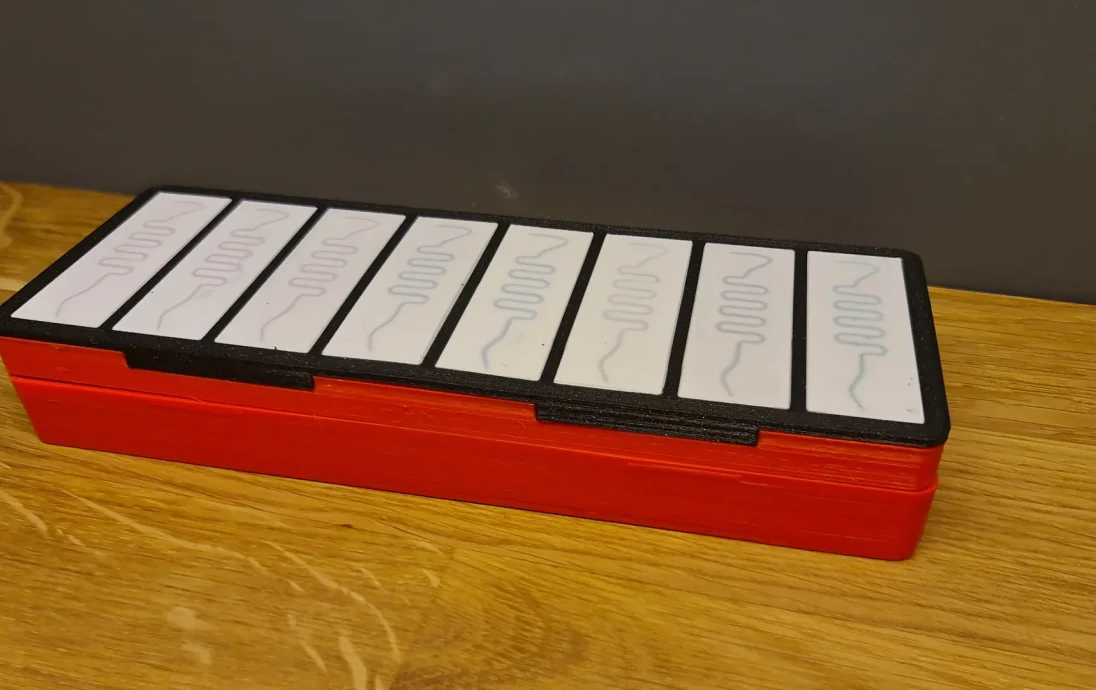

Революционная музыкальная клавиатура и многофункциональный контроллер (RMKMC) — это универсальная модель, напечатанная на 3D-принтере, которая демонстрирует уникальное сочетание музыки, технологий и 3D-печати в лучшем виде. Он содержит 8 клавиш, каждую из которых можно назначить на любой желаемый тон, например. от C4 до C5 и использует инновационный механизм обнаружения касания, чему способствуют макетные кабели длиной 30 см, спрятанные под клавишами.

В осно��е RMKMC лежит микроконтроллер ESP32, который связывается по Bluetooth со смартфоном или ПК и выполняет роль стандартной клавиатуры. Символ передается по Bluetooth на смартфон/ПК путем простого прикосновения к клавише, обнаруженной таким веб-сайтом, как virtualpiano.net, который затем воспроизводит соответствующий тон.

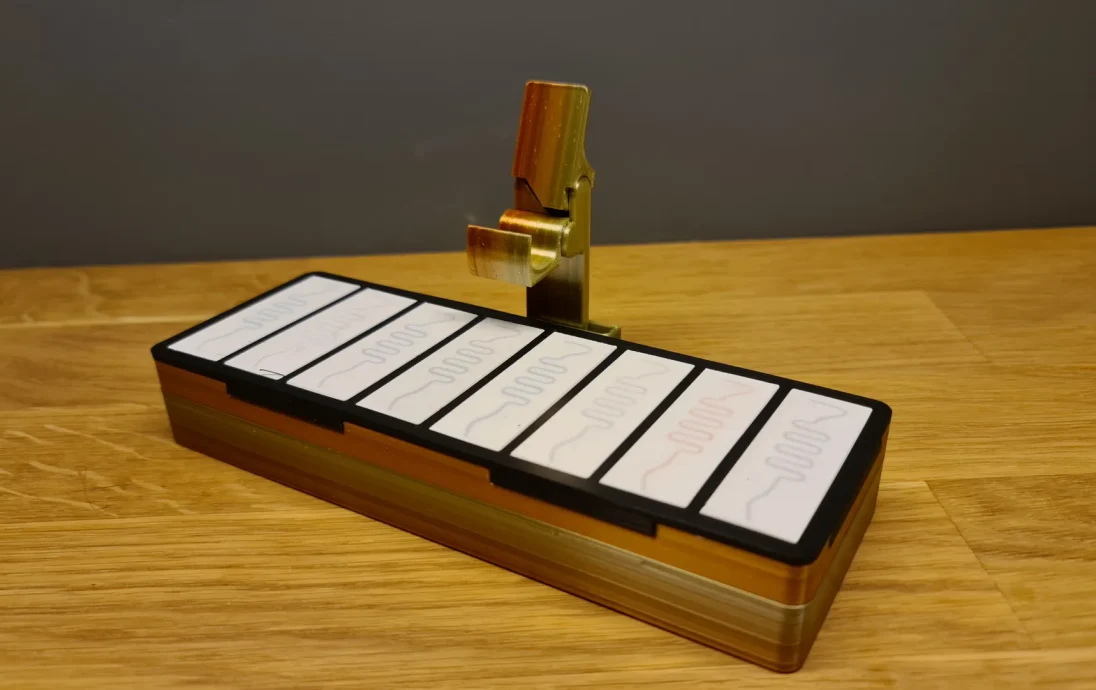

Это не только инновационный музыкальный инструмент, но и многофункциональный контроллер. Конструкция включает в себя скрытое крепление для смартфона с петлями, напечатанными на месте, и уникальный механизм разблокировки, который идеально подходит для стримеров, которым необходимо переключать сцены в OBS или просматривать чат на Twitch. Кроме того, RMKMC может обмениваться данными с OctoPrint для базового управления 3D-принтером.

Хотя модель была разработана на основе ESP32 DevKitV1, ее универсальный дизайн позволяет разместить другие модули разработки ESP32, в том числе с литий-полимерными батареями.

Сборка очень проста, требует минимального оборудования и без пайки. Дизайн также не требует поддержки, что еще раз подчеркивает его удобство для пользователя.

Детали печати:

Нить: совместима с PLA, но для механических деталей рекомендуется использовать PETG.
Другие материалы: ESP32 DevKitV1 (или другой), кабели для макета (30 см).
Сборка: простая, пайка не требуется, минимальное оборудование, конструкция без поддержки.

Инструкции по сборке:

Начнем с нижней части корпуса. Вставьте слайдер с прикрепленным креплением для смартфона в его центральный слот.
Включите пружины, чтобы ползунок мог функционировать.

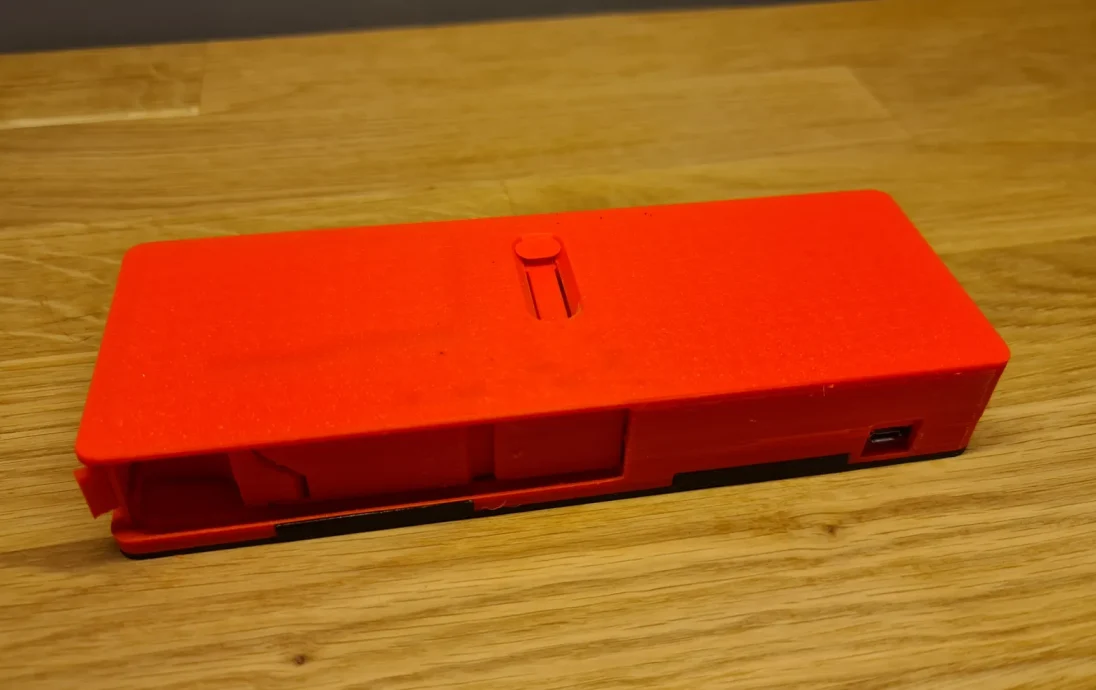

Закрепите ручку ползунка под корпусом.
Защелкните верхнюю крышку на механизме ��свобождения крепления. На этом этапе слайдер с креплением смартфона должен быть работоспособным.
Затем вставьте вращающуюся крышку во входное отверстие рядом с контейнером. Вставьте его полностью.
Прикрепите «ленточную ручку» — деталь, которая помещается между ленточными стойками вращающейся крышки. Это позволит вам перемещать ленту, удерживая эту часть.
Затем наденьте еще одну часть с другой стороны ленты на «Захват для ленты» из шага 5. Это обеспечит надежное крепление «Захват для ленты» к ленте. При желании вы можете нанести пластичную смазку, чтобы обеспечить более плавное движение ленты, но это не обязательно.
Как только все будет готово, вставьте кабели в восемь клавиш. Обратите внимание на конец ключа, где сужение сильнее. Лучше всего слегка наклонить ключ, вставить кабель, а затем отпустить ключ, чтобы закрепить кабель.
После этого вставьте ключи в ключевой кадр.
Поместите рамку с ключами в основной корпус. Пропустите кабели через отверстия в основном корпусе.

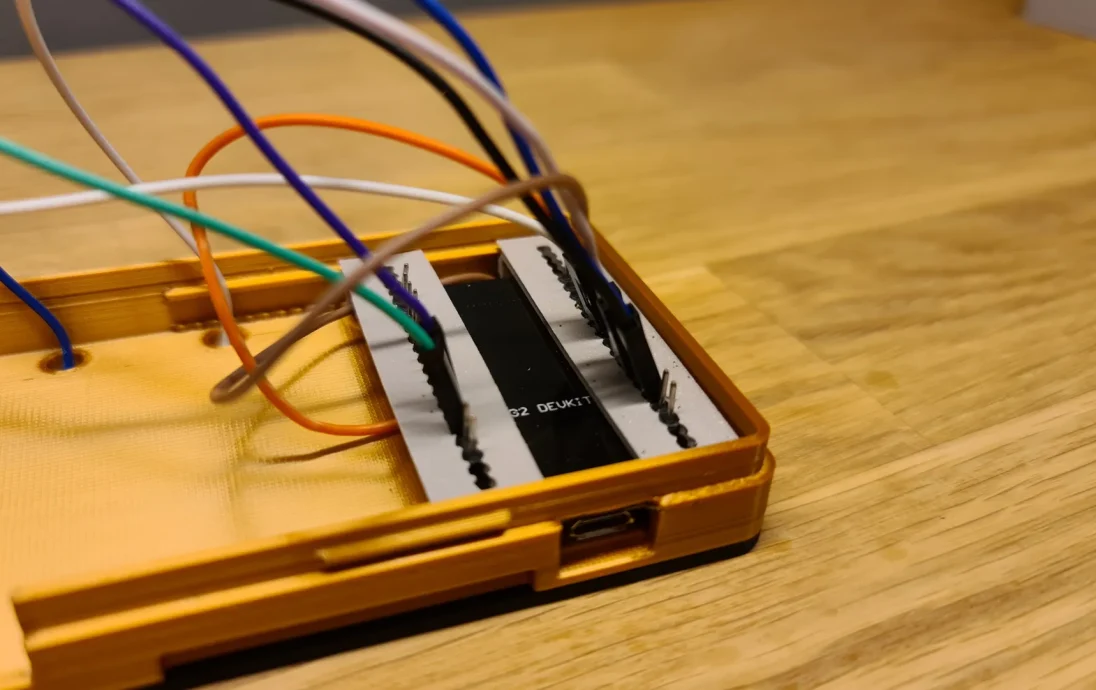

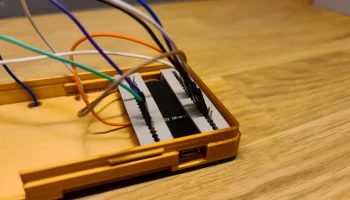

Вставьте ESP32 в держатели золотых штифтов.
Вставьте держатель штифта с ESP32 в основной корпус.
Подключите кабели к контактам GPIO ESP32: 4, 12, 13, 14, 15, 27, 32 и 33, начиная с левого кабеля, когда вы смотрите на клавиатуру сверху (нота C4). Вы можете использовать эту схему.
Сборка клавиатуры завершена. Следующий шаг — загрузка прошивки в микроконтроллер.
Для этого подключите микроконтроллер к компьютеру.
Загрузите zip-файл с прошивкой микроконтроллера из файлов, доступных на сайте printables.com, разархивируйте его.
Загрузите прошивальщик ESP32 для загрузки прошивки на ESP32 отсюда.
Запустите прошивальщик ESP32, выберите прошивку для загрузки, COM-порт подключенного ESP32 и загрузите прошивку.
Ваша музыкальная клавиатура теперь готова к игре. Просто возьмите телефон, найдите подходящее устройство Bluetooth («MusicalKeyboard»), подключитесь к клавиатуре, зайдите на сайт virtualpiano.net и поместите телефон на крепление (Примечание: подставку, которая находится непосредственно под вашим смартфоном, следует сначала разблокировать с помощью mov
