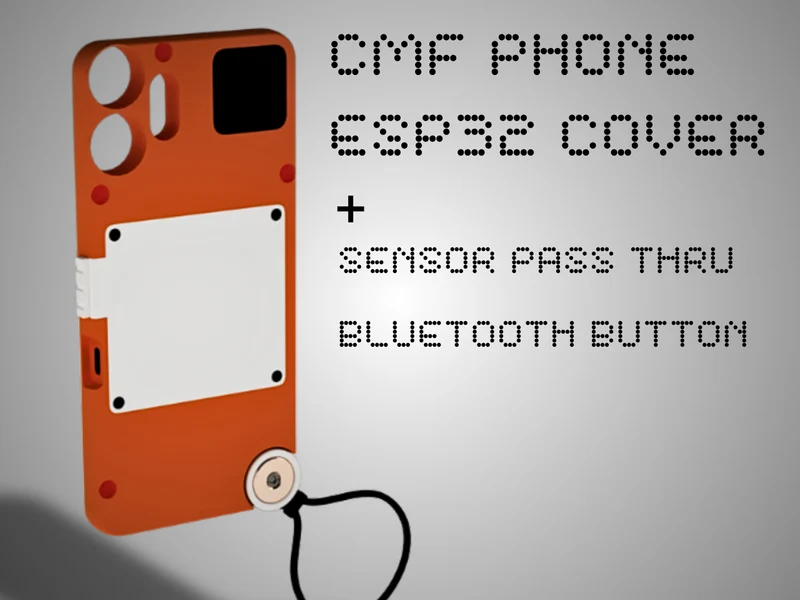

Nothing CMF Phone 2 Программируемый переключатель ESP 32 ..

Это индивидуальный чехол для Nothing Phone 2 Pro.

Отказ от ответственности: это не проверялось, поскольку у меня нет телефона CMF или его компонентов. Все смоделировано на основе технических данных компонентов, ссылки на которые приведены ниже. Дизайн, возможно, потребует небольших доработок, но он должен быть достаточно точным и пригодным для печати как есть. В идеале в этом проекте должна использоваться специальная печатная плата с установленным переключ��телем и другими компонентами.

Примечания к проектированию:

Основная идея заключалась в том, чтобы создать программируемую кнопку для использования с мобильным программным обеспечением для конкретных отраслей. Физическая кнопка «нажми и говори» — основной вариант использования
Имеется проходное отверстие для небольшого датчика или антенны. (т. е. качество воздуха, детекторы газа, GPS)
В основном отделении предусмотрено дополнительное место для других небольших электронных компонентов, таких как:
Светодиодные индикаторы
Переключатели
Маленький дисплей
Крышка проходного отверстия датчика фиксируется круглым магнитом размером 6 x 2 мм.
Задняя крышка крепится с помощью (4) винтов с плоской головкой M2x4 мм.
Браслет крепится винтом M2,5x10 мм (возможны изменения).

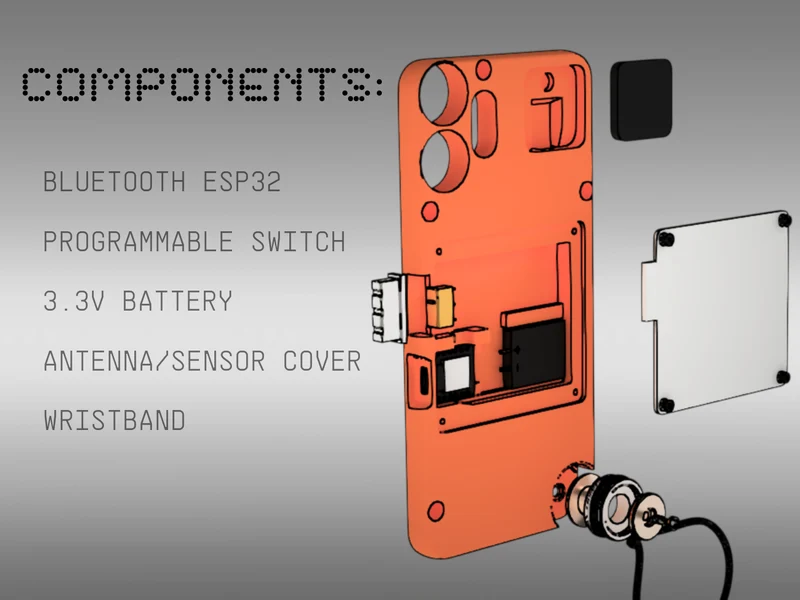

Компоненты:

Переключатель ТТС 80М

Батарея

ЭСП 32

Я бы хотел продолжить разработку этой обложки. Следующим приоритетом будет прокладка на задней крышке, а затем лучший способ закрепить крышку датчика.
