ESPHome самодельный воздушный фильтр........

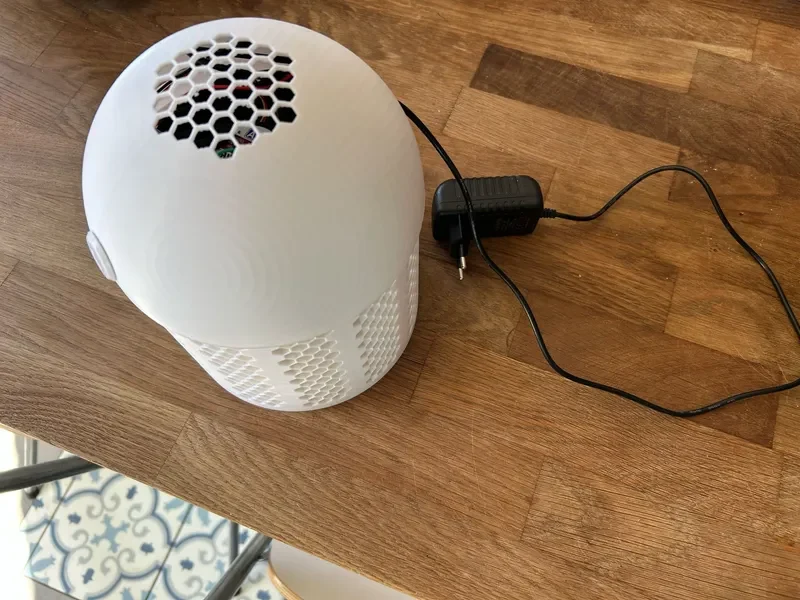

В этом проекте описывается, как построить бесшумный воздушный фильтр для удаления запахов и пыльцы из вашей комнаты.

Программное обеспечение — ESPHome и Home Assistant. Аппаратное обеспечение представляет собой ESP32 с процессорным кулером AMD Ryzen Wraith.

Стоимость

Электронные компоненты стоят 17 евро, включая ESP32 плюс немного нити накаливания.

Мотивация

После обновления моего компьютера у меня был запасной вентилятор для процессора AMD Ryzen. Я мог бы выбросить его или сделать бесшумный воздушный фильтр для комнаты моего сына, чтобы удалить пыльцу.

Особенности

Основные особенности:

Кнопка включает или выключает вентилятор.
использует Wi-Fi ESP32 для подключения к Home Assistant для управления и отчетности
ESP32 является автономным, поэтому функция охлаждения будет продолжать работать без Wi-Fi. Для работы не требуется HomeAssistant или Wi-Fi. Wi-Fi нужен только для настройки, ручного управления и отчетности.
на самом устройстве экран не нужен, все управление осуществляется через Home Assistant
кодирование не требуется. Просто некоторая конфигурация в файлах YAML. Фактически этот репозиторий содержит только необходимый код YAML.

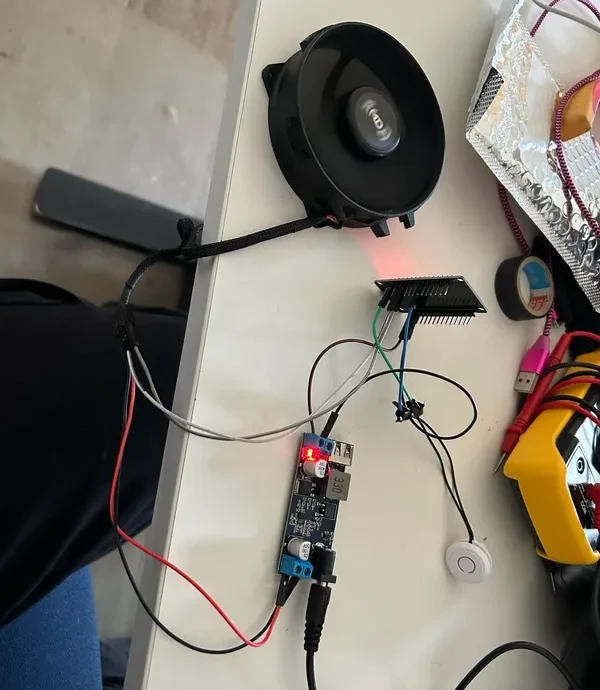

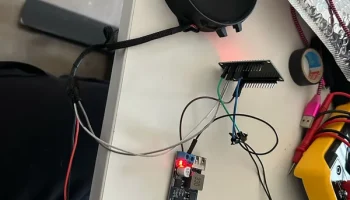

Никаких резисторов, конденсаторов или сложной пайки не требуется. Для проводки я использовал кабели DuPont.

Детали (~17 евро)

4 винта длиной максимум 20 мм.

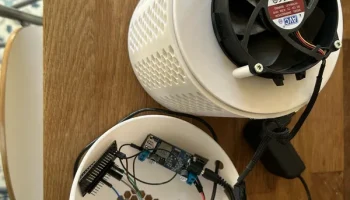

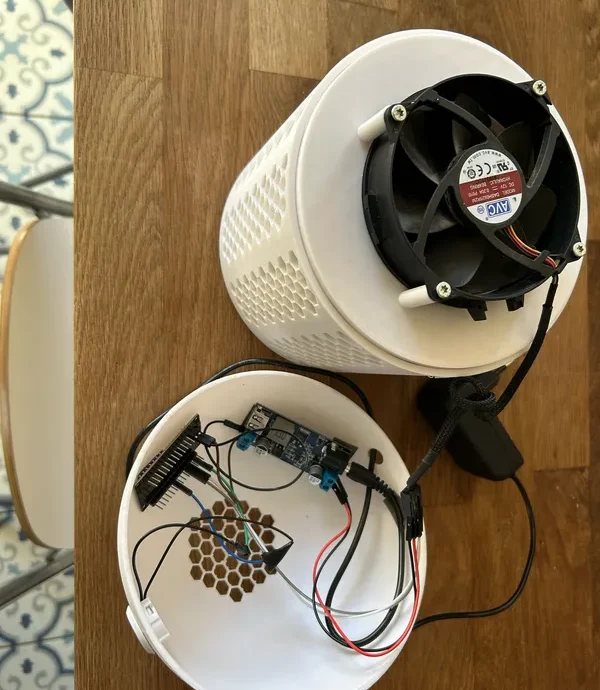

1 4-контактный вентилятор процессора AMD Ryzen Wraith (или другой вентилятор диаметром 9 см)

1 плата ESP32 или ESP8266

1 адаптер 12 В (https://nl.aliexpress.com/item/1005005815301733.html)

1 преобразователь 12 В в 5 В (https://nl.aliexpress.com/item/1005006648976219.html)

1 кнопка (извините, нет ссылки, моя пришла из тестовой кнопки игрушечного ящика), несколько кабелей DuPont

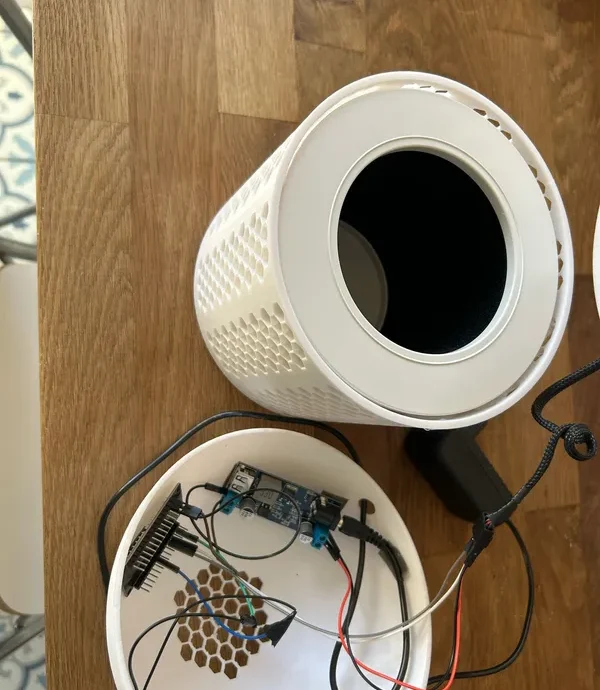

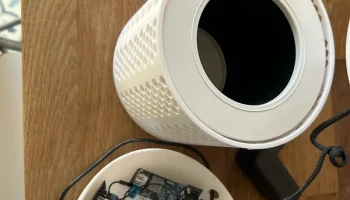

любой совместимый воздушный фильтр LEVOIT-Core mini/Mini-RF (https://nl.aliexpress.com/item/1005007211634559.html)

ПРИМЕЧАНИЕ. В выключенном состоянии вентилятор продолжает вращаться очень медленно. У других фанатов может не возникнуть проблемы. Это можно исправить, следуя решению в этом отчете об ошибке patrickcollins12#17 (комментарий)
