Чехол CYD ESP-32 для аккумуляторного комплекта GPS-модуле..

Arduino и пр.
Источник:
www.printables.com

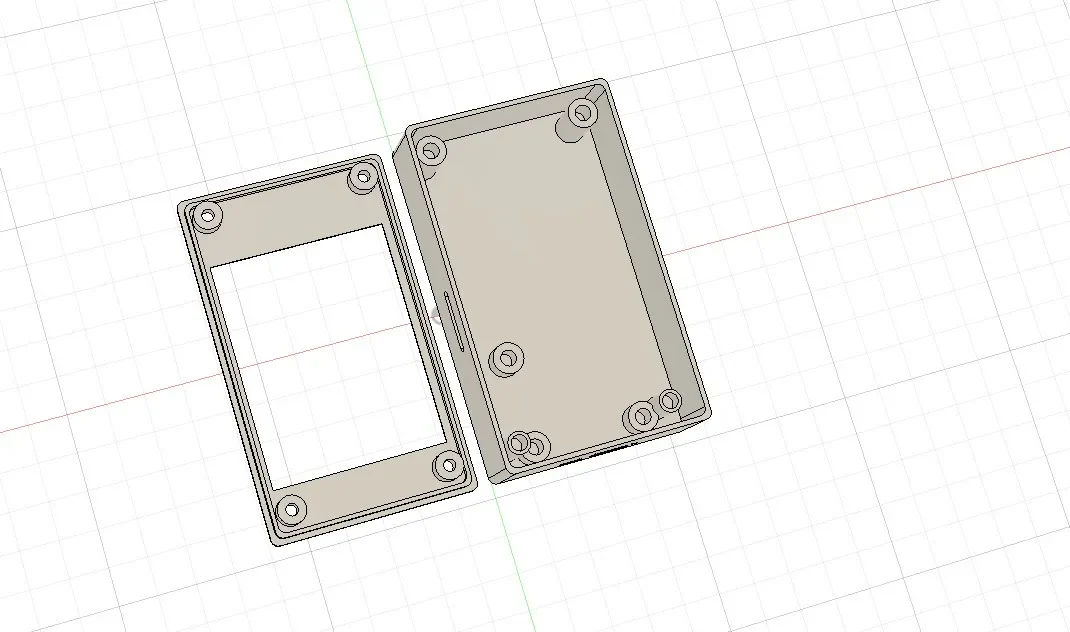

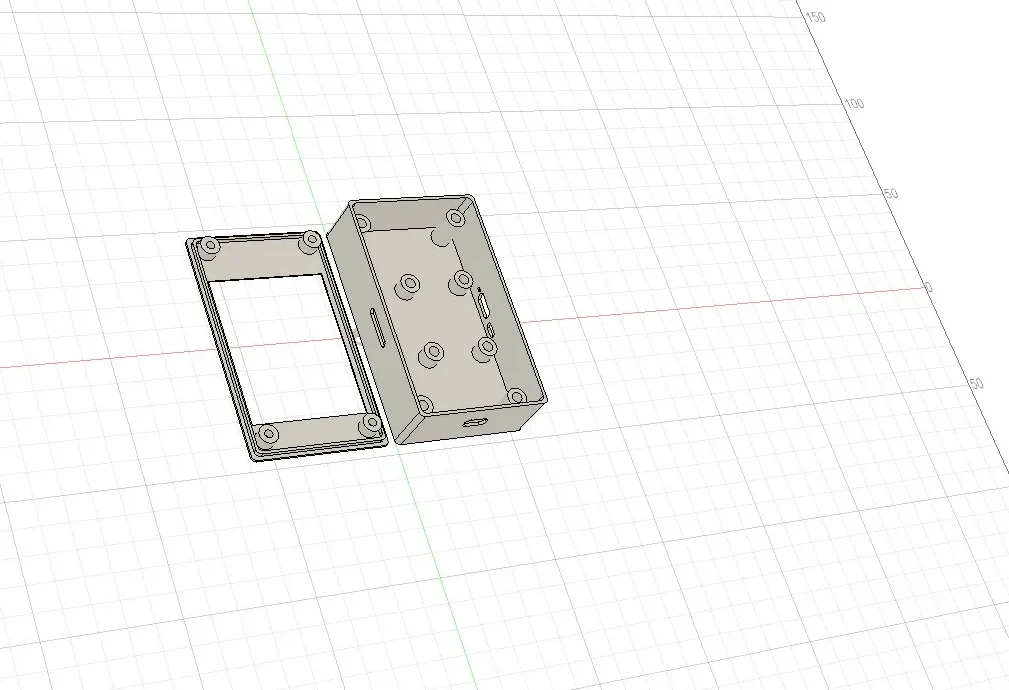

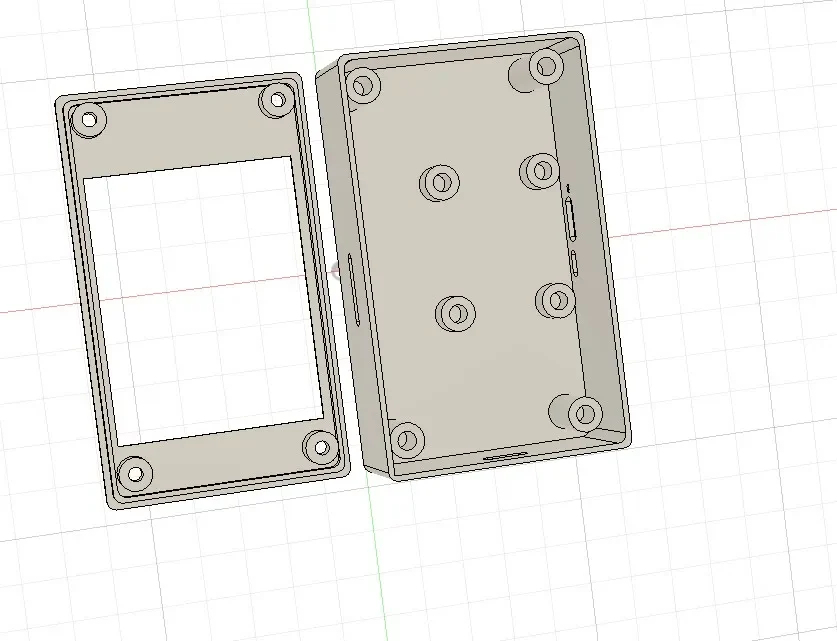

Вариант двух других корпусов CYD.

Для достижения наилучших результатов:
Печать из PETG или PLA с заполнением 15 % или выше.

Требуется:

(7) Вставки термопресса M3x4x4 или M3x5,7x4,6.
(4) Винты M3x6 с головкой под торцевой ключ.
(4) Винты M3x12 с головкой под торцевой ключ.

Изменения включают в себя:

Увеличенное пространство корпуса для установки аккумулятора емкостью 1100 мАч.

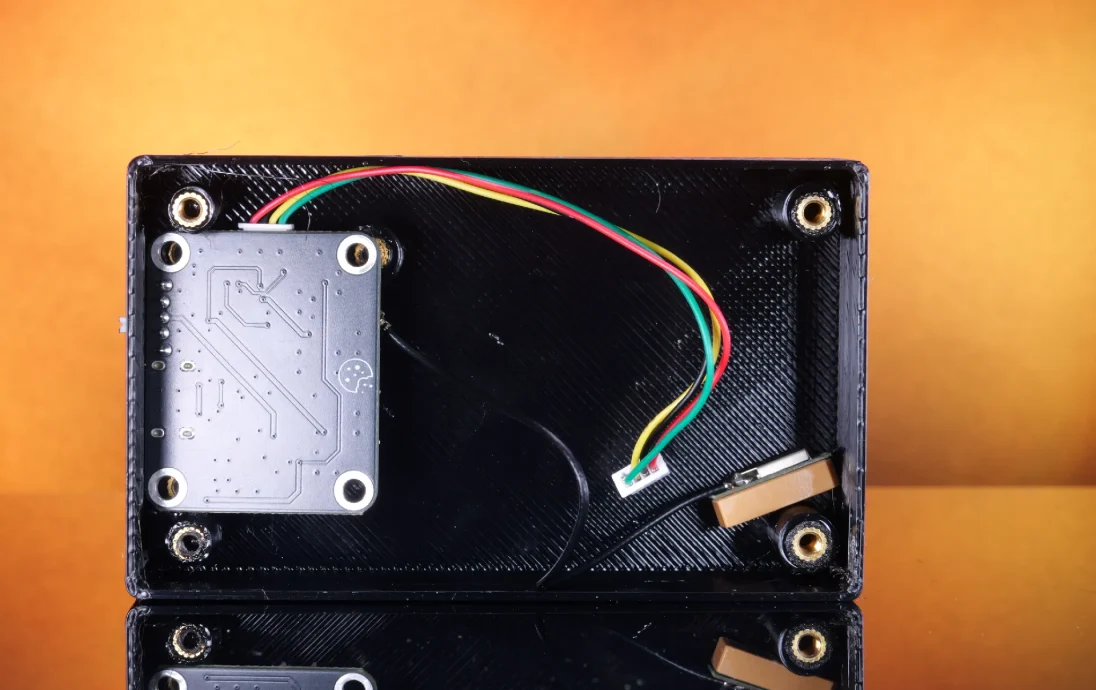

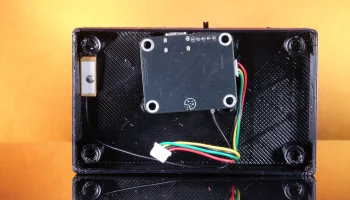

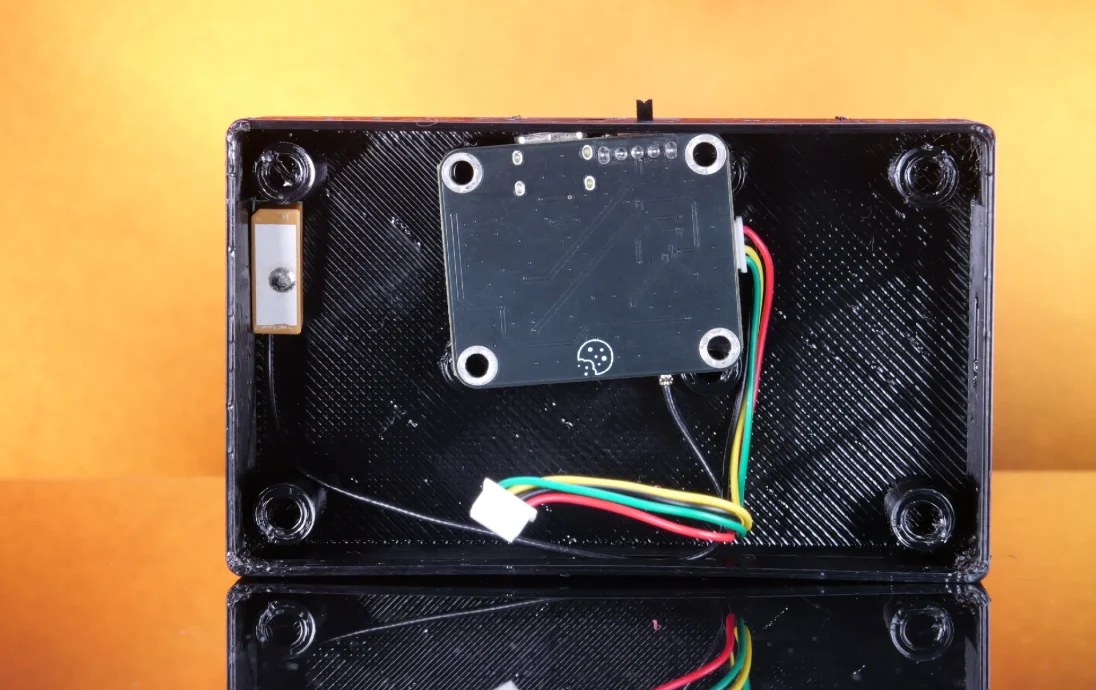

Перемещены стойки и крепежные винты для платы GPS + аккумулятора от Hedge Tech.
Изменено расположение порта зарядки и переключателя питания. (Боковое крепление V2)
Добавлен порт для подключения платы CYD к доступу через USB-C.

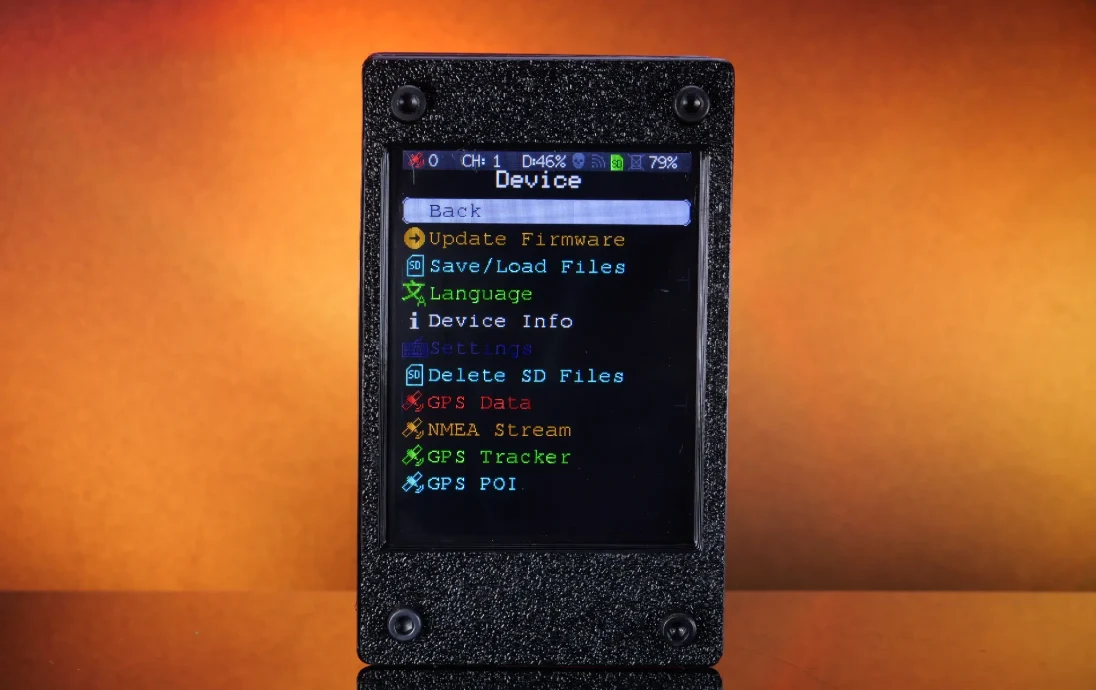

Добавлена рамка для лучшей защиты экрана.
Убрано отверстие для иглы. Вариант двух других корпусов CYD.

Последнее примечание:

V3 — самый большой и глубокий аккумулятор емкостью 1100 мАч.
V2 предназначен для небольшой плоской батареи. НЕ подходит для батареи емкостью 1100 мАч.
V1 имеет стандартное расположение переключателя внизу, также подходит для аккумулятора емкостью 1100 мАч.
