БК Стик Альфа

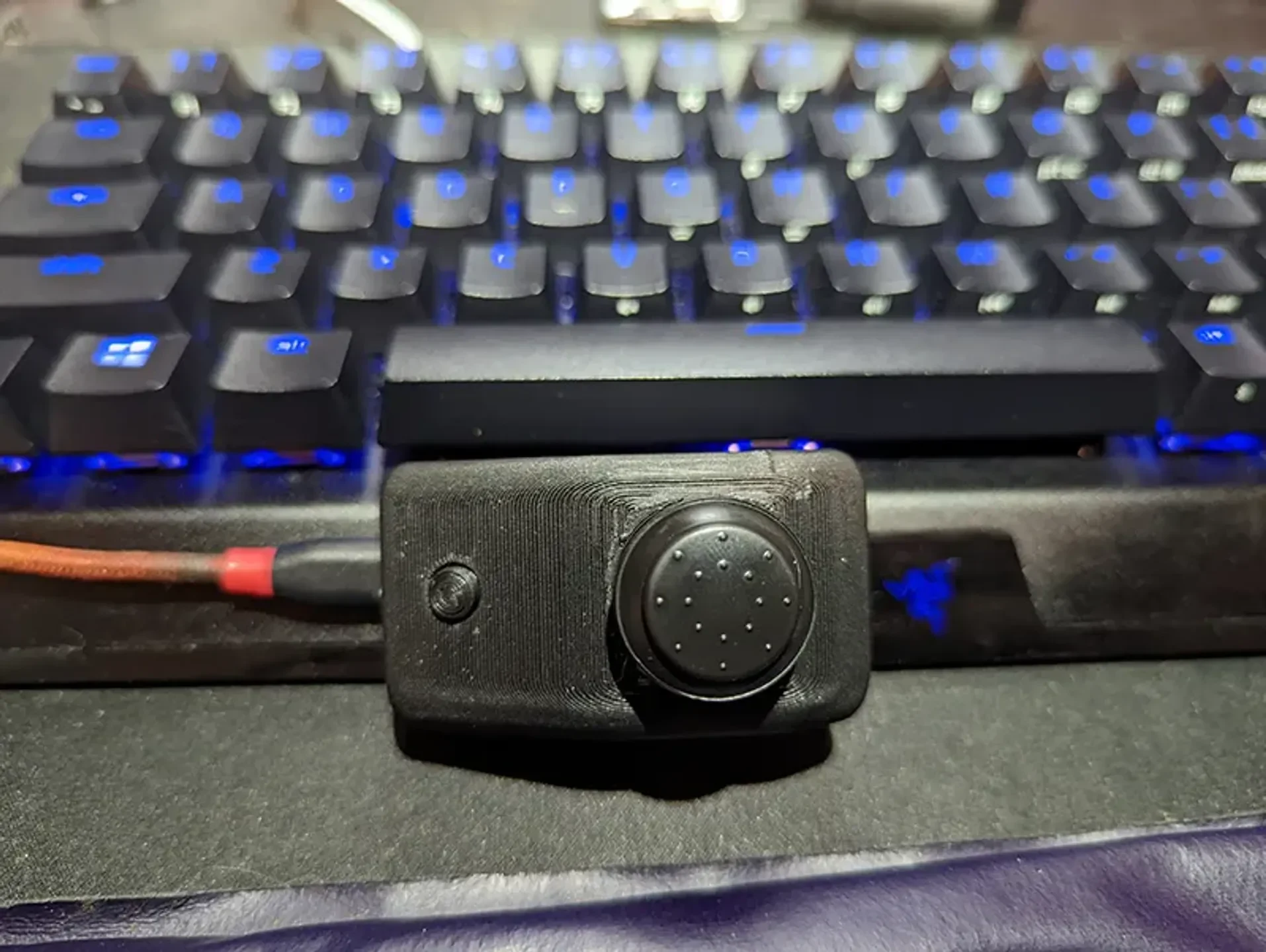

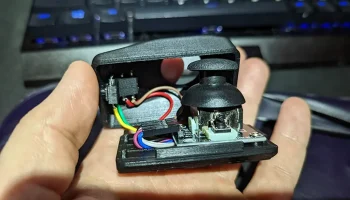

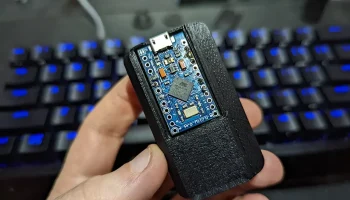

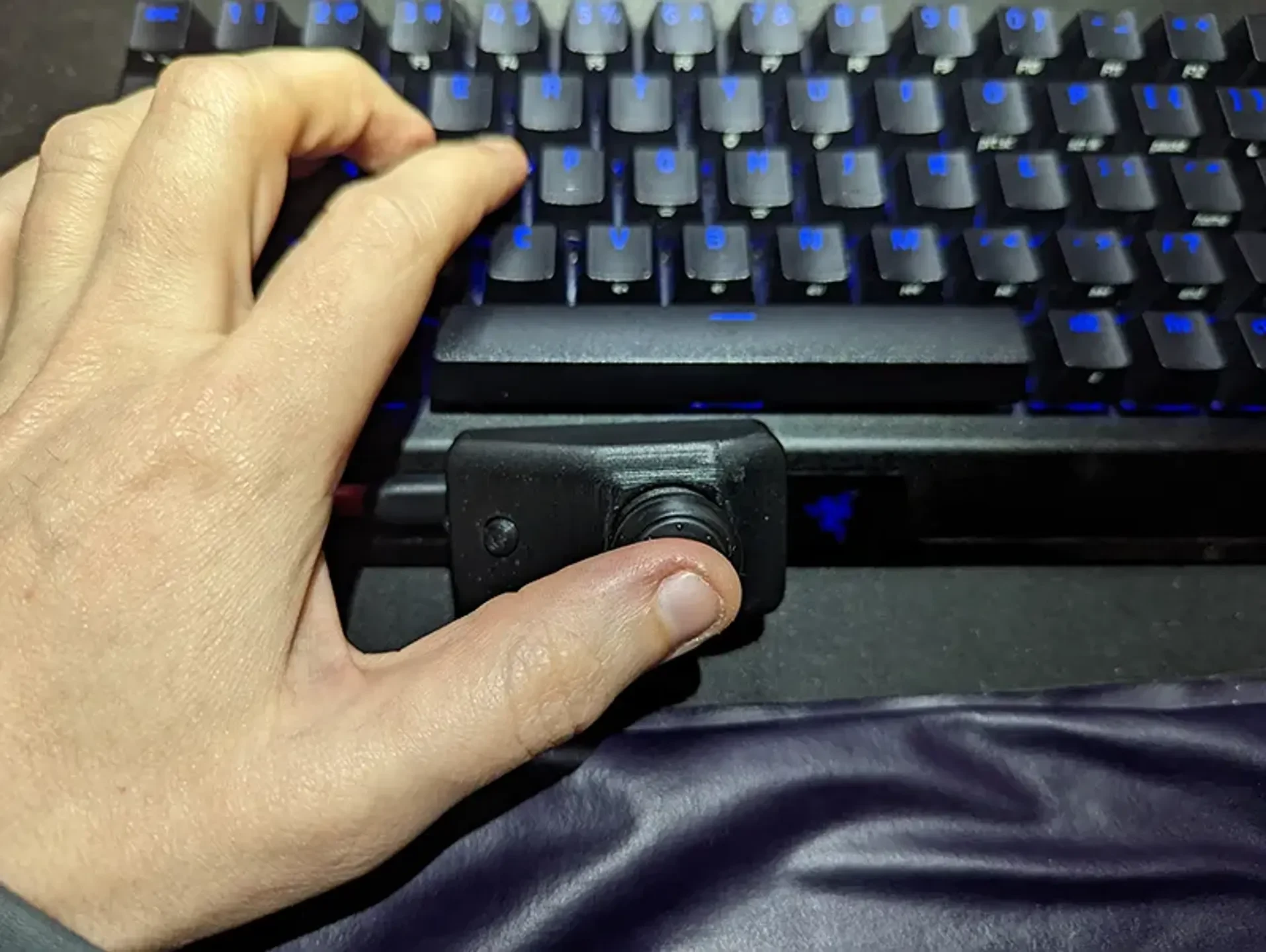

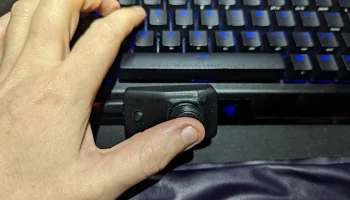

Как и первоначальный создатель этой идеи… Мне надоело отсутствие аналогового джойстика для передвижения на моей Razer Blackwidow V3 mini. к сожалению, мне не удалось легко найти джойстик, использованный в оригинальном дизайне, поэтому я перепроектировал свой, чтобы использовать обычные джойстики PS2, которые можно найти на Amazon, например этот (https://www.amazon.com/dp/B077Z8QN3S?psc=1&ref=ppx_yo2_dt_b_product_details). Пока я работал над этим, я решил спроектировать основу так, чтобы она плотно прилегала к моей клавиатуре, и использовать двойную липкую ленту по вашему выбору. Его можно легко снять с клавиатуры с помощью крепления, которое я разработал для Black Widow V3. Я также решил встроить плату Arduino pro Micro, чтобы обеспечить минимально возможный размер корпуса и максимально упрощенную проводку.

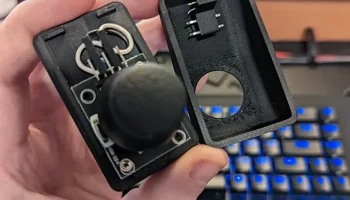

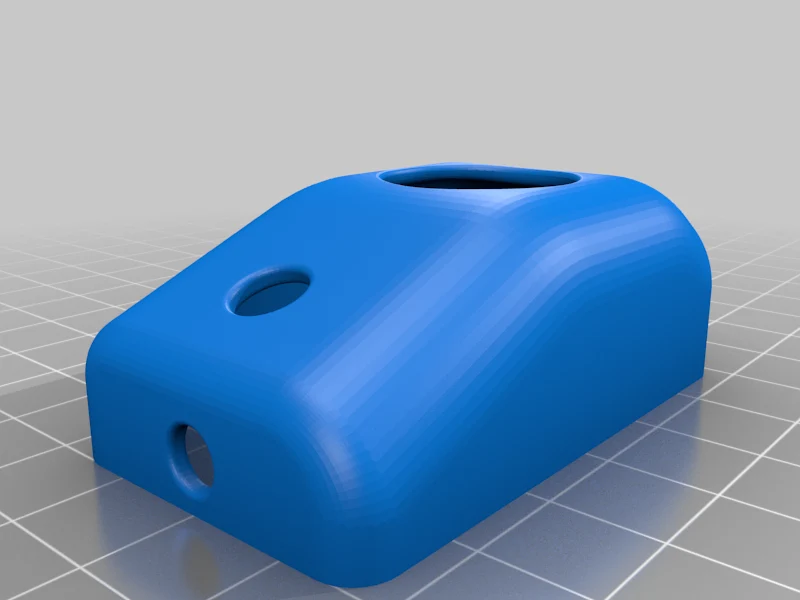

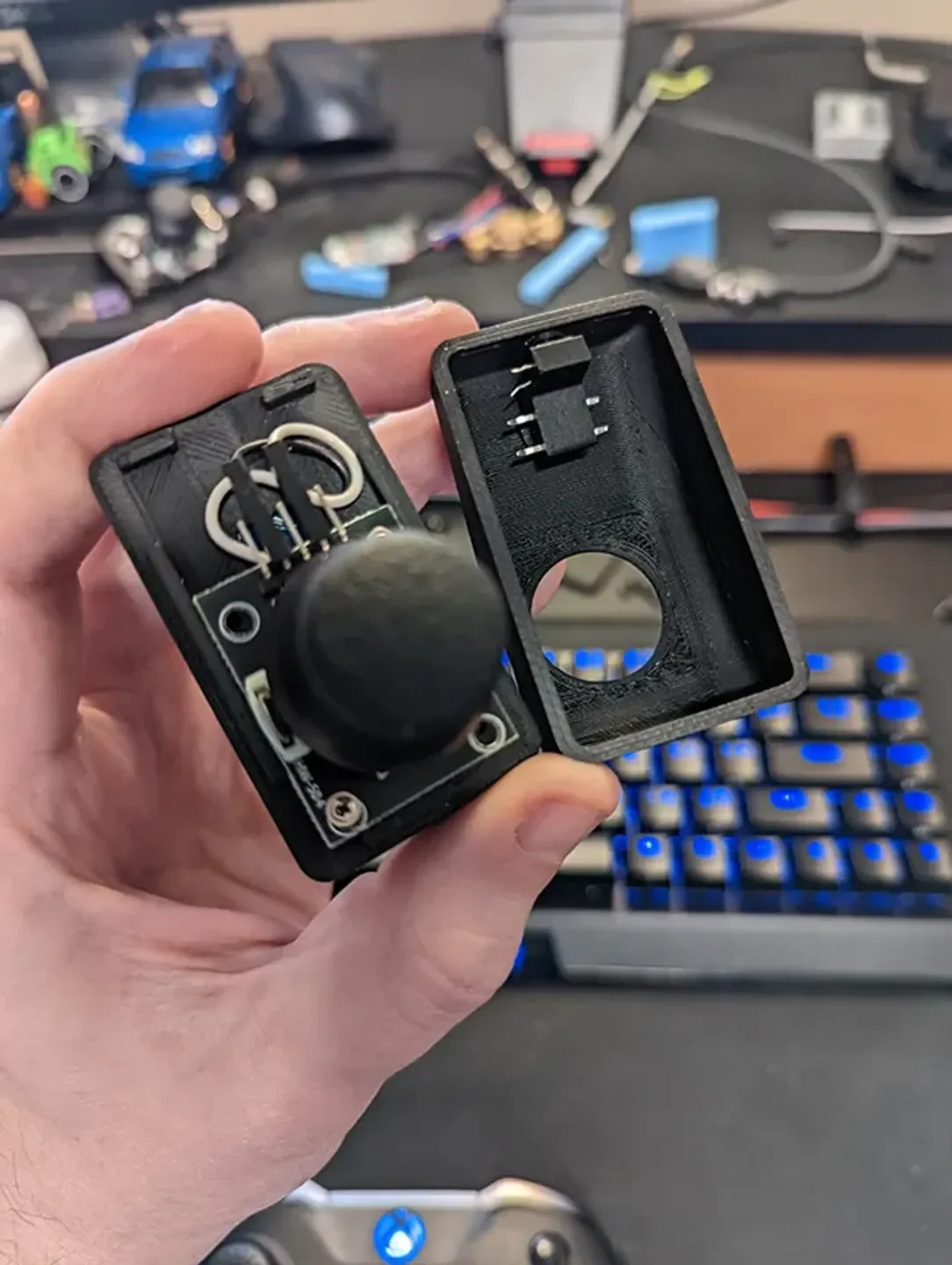

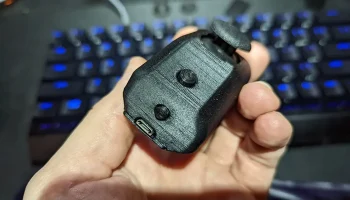

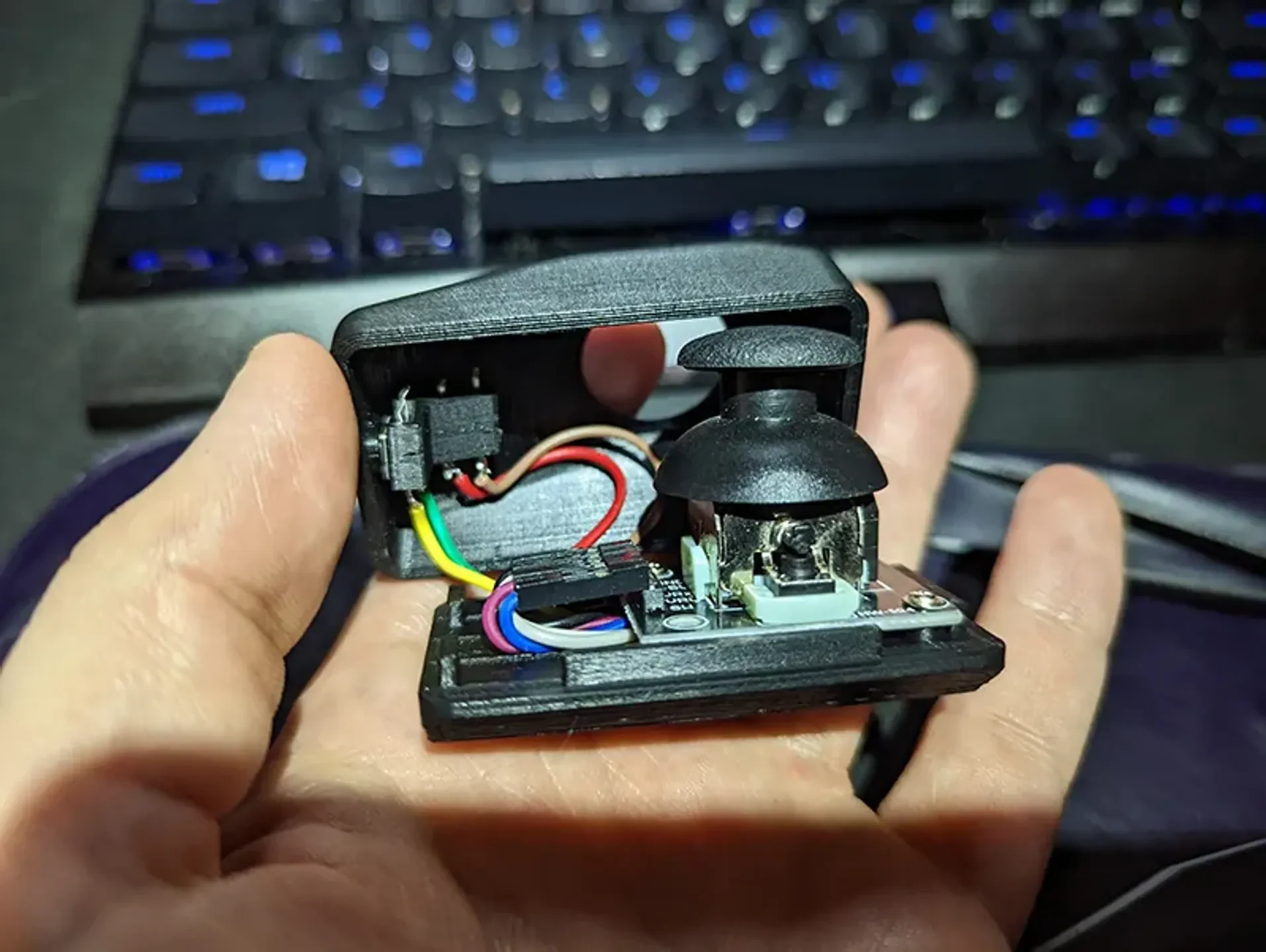

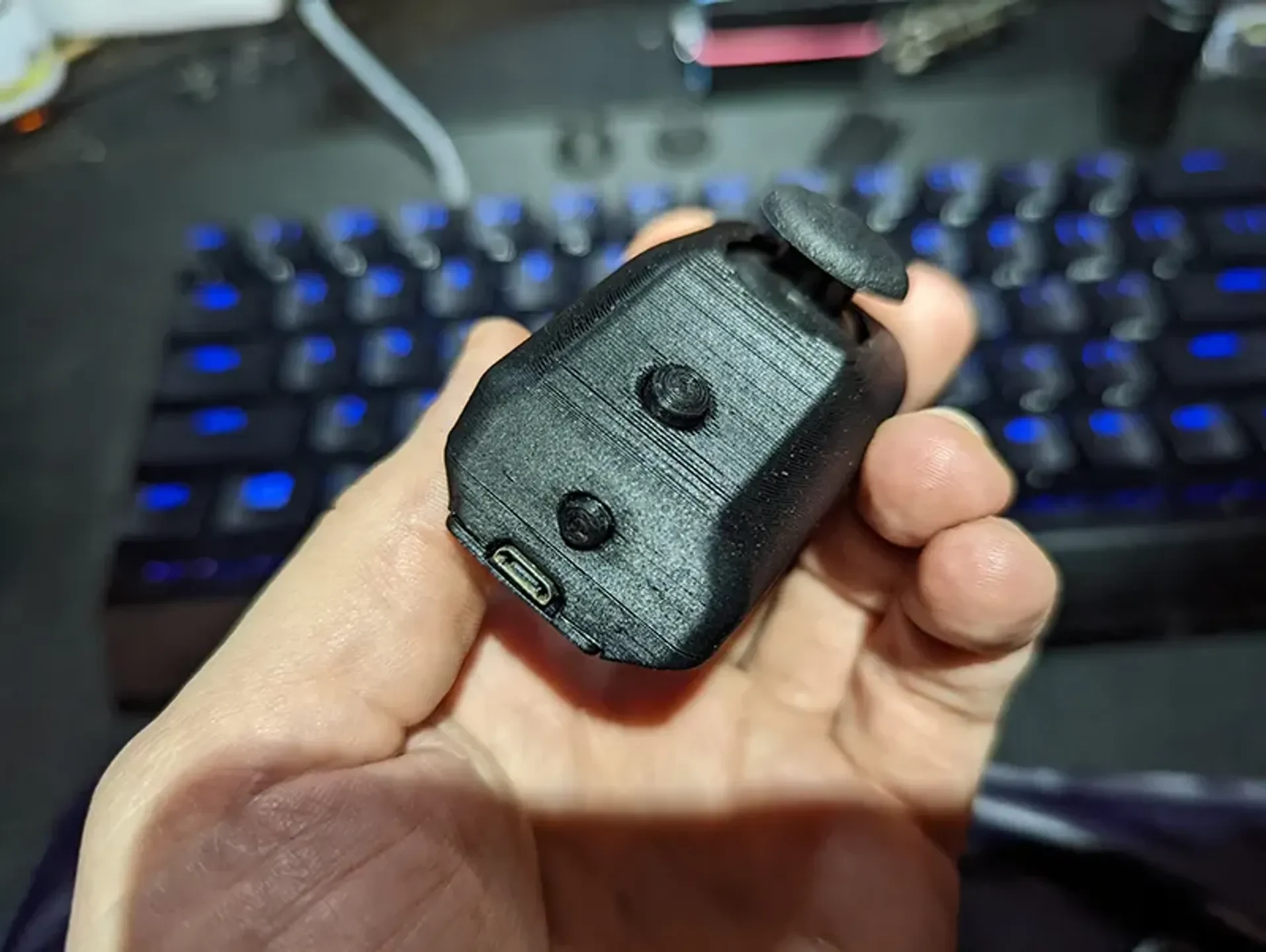

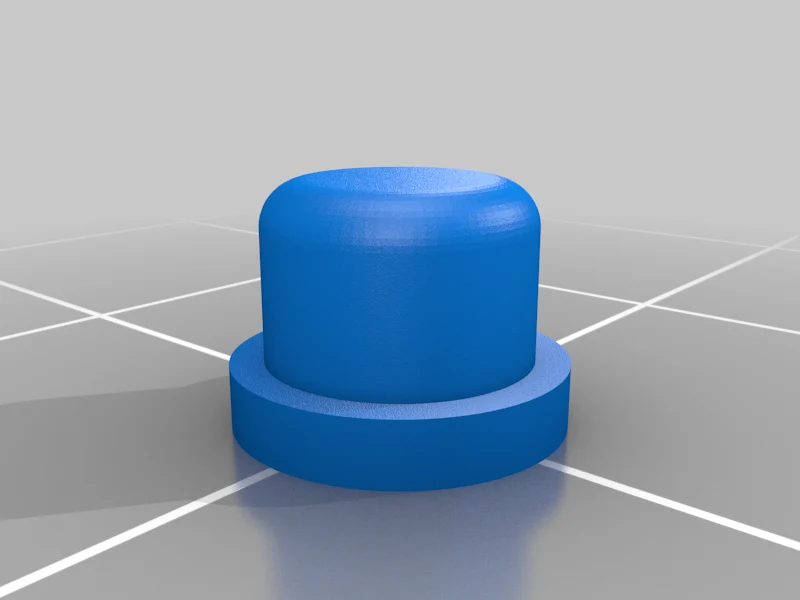

В крышке имеются два отверстия для подключения и программирования дополнительных кнопок. Маленькая кнопка над портом USB подключена к кнопке сброса платы, позволяющей быстро сбросить настройки Arduino, не отключая его от USB. Вторичную кнопку я запрограммировал как клавишу Windows, поскольку я использую игровой режим на своей клавиатуре, который отключает эту кнопку на клавиатуре. Кнопки размещены внутри крышки с помощью крепления, которое я разработал так, чтобы оно располагалось поверх проводов джойстика и позволяло кнопкам оставаться на месте за счет трения. Кнопки, используемые в этом проекте, похожи на эти: https://www.amazon.com/Hilitchi-200-Pcs-Tactile-Momentary-Assortment/dp/B071KX71SV/ref=sr_1_5 ?crid=4AD16CPNQAR7&keywords=6mm+buttons&qid=1647802957&sprefix=6mm+buttons%2Caps%2C87&sr=8-5. Стик запрограммирован на WASD, а щелчок джойстика запрограммирован на пробел. Код, который я написал для Arduino, все еще находится в стадии разработки, поэтому вы можете использовать любой код для запуска Arduino, но если вы хотите использовать мой, свяжитесь со мной напрямую.

Этот продукт предназначен для энтузиастов, которые хотят минимально занимать игровую установку и иметь джойстик для перемещения WASD. Это требует некоторых знаний в использовании, программировании и прошивке Arduino… А также требует навыков пайки и общей сборки. На данный момент я не предоставляю руководство по подключению, поскольку существует множество способов его подключения и достижения аналогичных результатов. Если будет достаточный интерес, я обновлю руководство по всем шагам, необходимым для создания именно той версии, которую я создал для себя. Если у вас возникнут другие вопросы, пожалуйста, свяжитесь с нами или оставьте комментарий.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

20%

Нить: Jarees PETG Matte Black.

Примечания:

Поддержка требуется только для базовой модели. Подставки могут принести пользу как основанию, так и крышке, но если вы настроены, они могут вам вообще не понадобиться.

Как я это разработал ===================

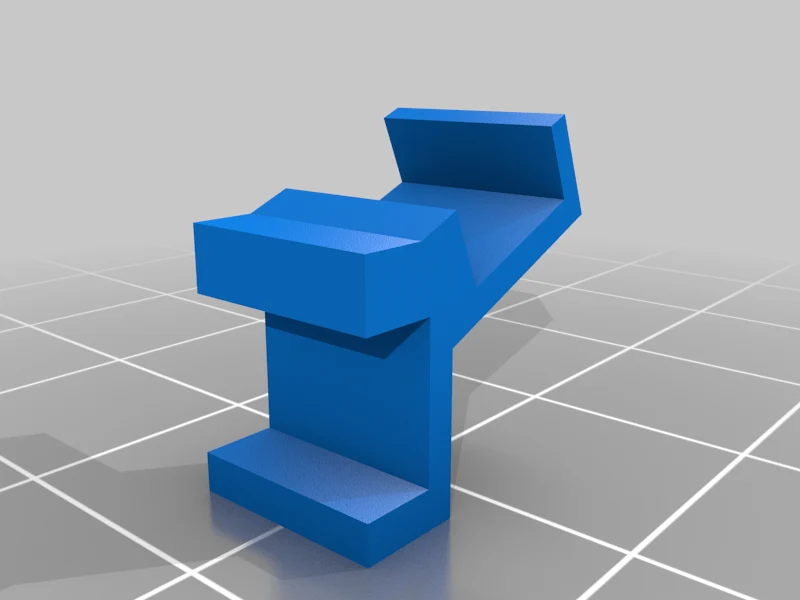

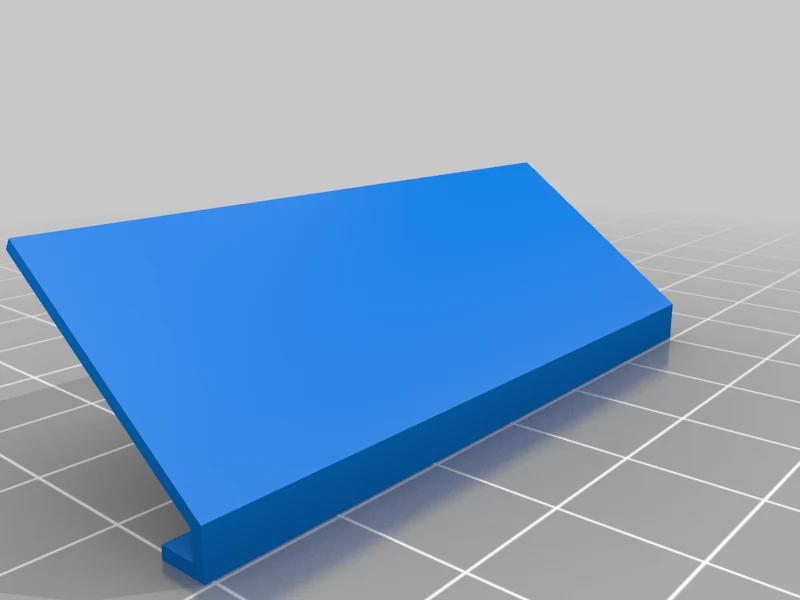

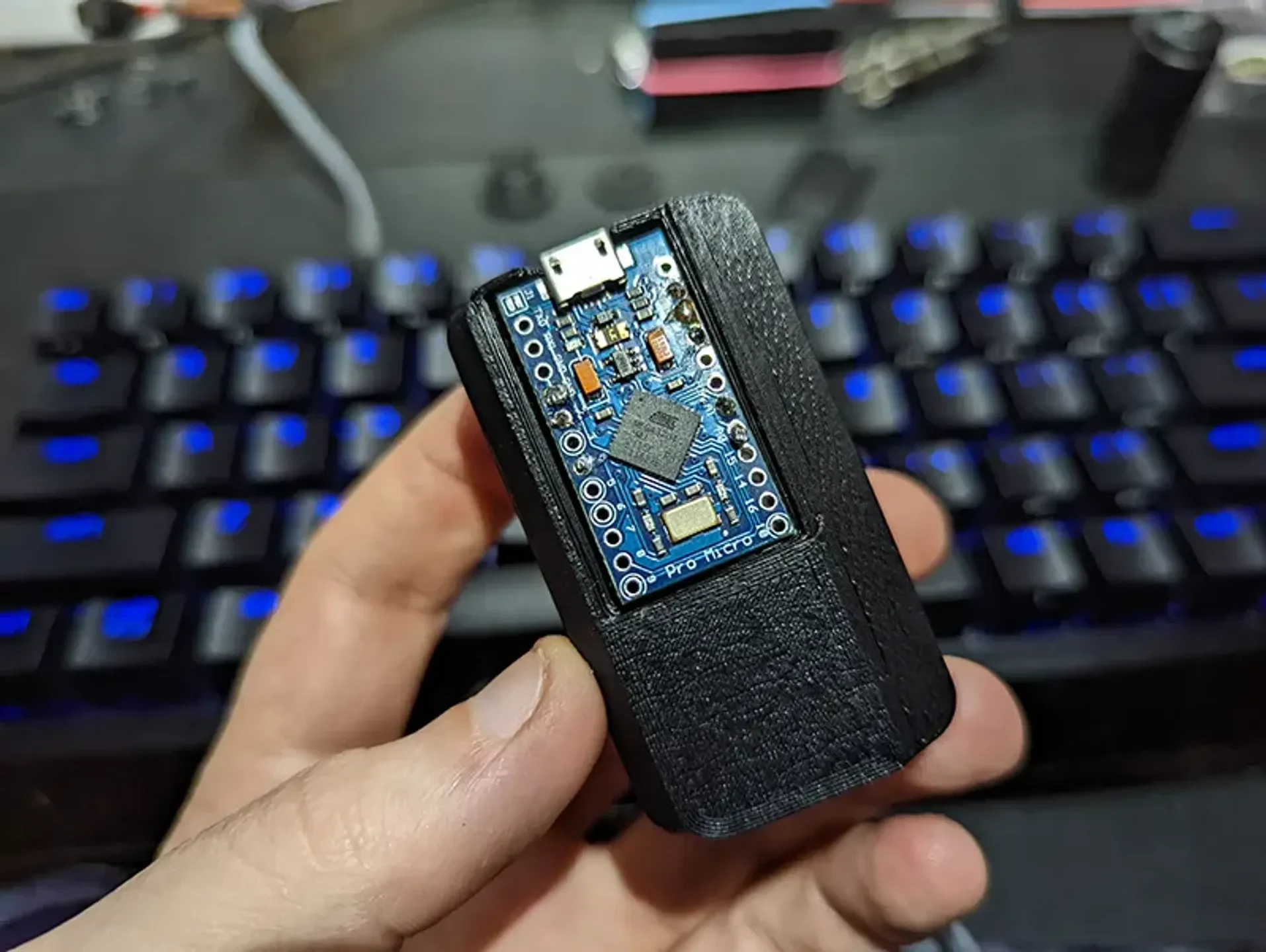

Сначала я скачал базу из сборки пользователя B4114M. Затем я обрезал нижнюю часть основания, чтобы она соответствовала углу моей клавиатуры (36 градусов). После нарезки я использовал fusion 360, чтобы вырезать отверстия в основании, чтобы можно было установить Arduino Pro Micro, а также необходимую проводку. Затем я загрузил этот корпус Arduino (https://www.thingiverse.com/thing:4764638) и модифицировал его с помощью Blender и Fusion 360, а затем интегрировал в конструкцию основания. После того, как основание было спроектировано, я изменил дизайн крышки, поскольку B4114M не работал с моими джойстиками. Я также переработал систему фиксации крышки, поскольку зажимы конструкции B4114M продолжали ломаться при тестовой печати из PLA из-за неправильного направления печати. Затем я сделал съемное крепление для клавиатуры, чтобы можно было прикреплять и снимать джойстик без клея или ленты.
