Универсальная и конфигурируемая коробка для Wemos mini......
Я построил множество небольших систем на базе Wemos D1 mini для измерения температуры, влажности, CO2, твердых частиц, PIR и многого другого.

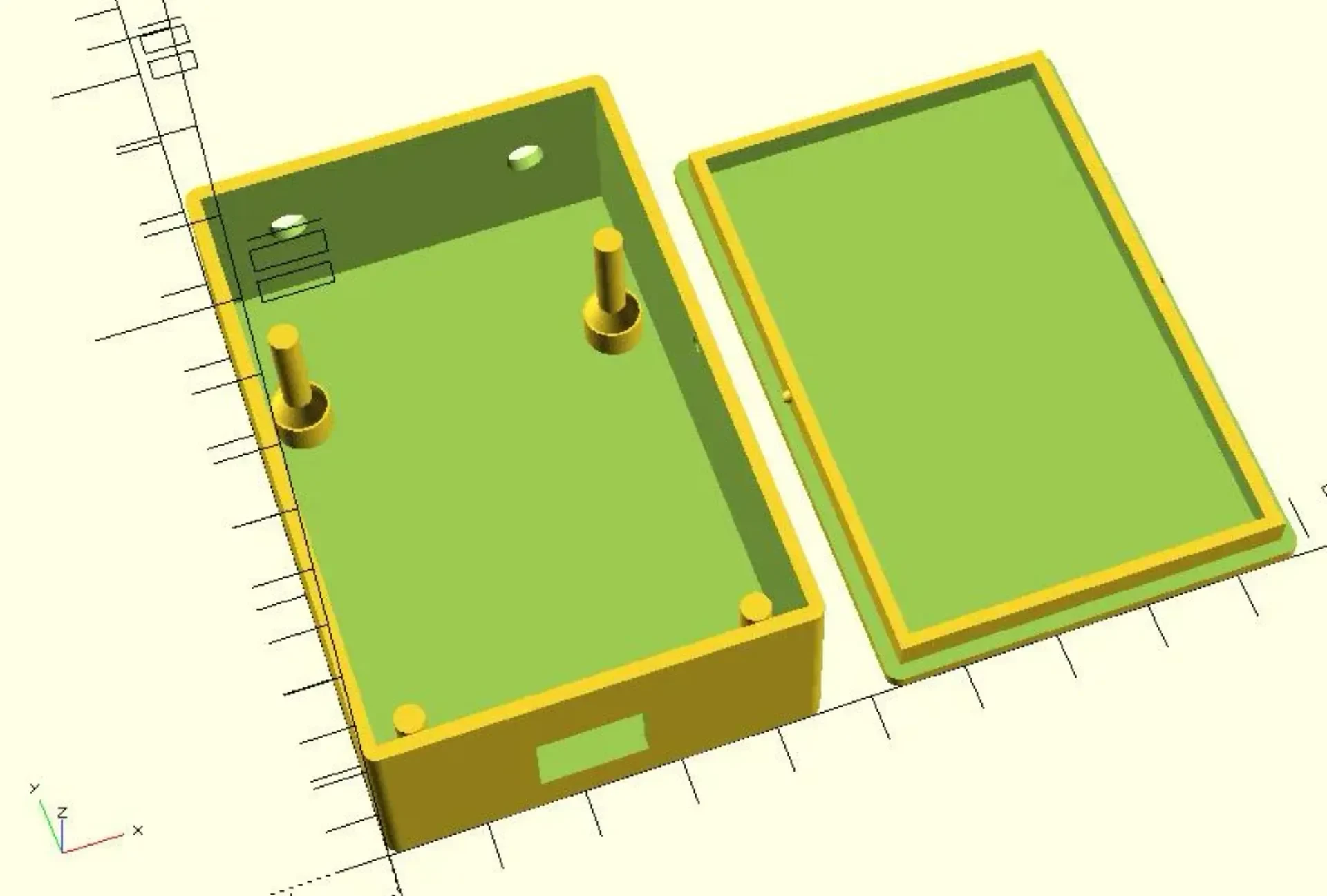

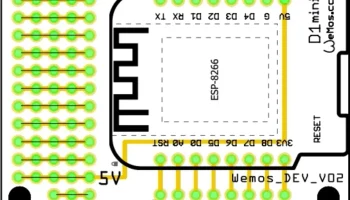

Я не хочу делать для каждого отдельную плату и коробку. Итак, я сделал обычную печатную плату и этот настраиваемый блок. Если вы не хотите использовать эту стандартную монтажную плату, вы также можете использовать решетчатую плату. Файл OpenSCAD включен, но я не могу включить файл Fritzing в печатные формы. Если кто-то знает, как включить файл Fritzing, дайте мне знать.
В противном случае, если вы отправите мне короткое сообщение со своим адресом электронной почты, я пришлю вам файл Fritzing.

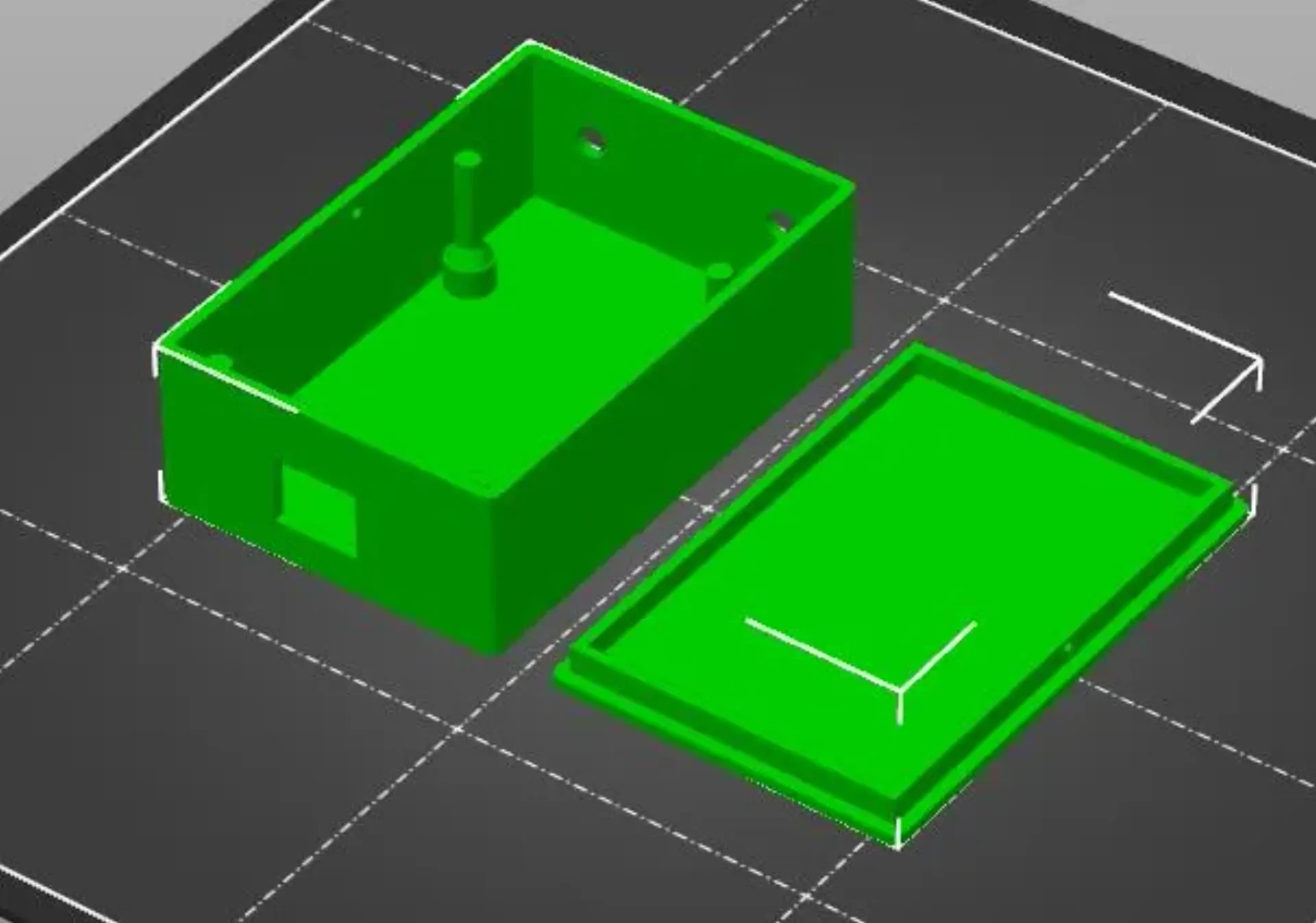

Вы можете настроить размер коробки, отверстие для USB-блока питания, отверстия для кабельных вводов или розеток.
Крышка соединяется с коробкой небольшой «защелкой».

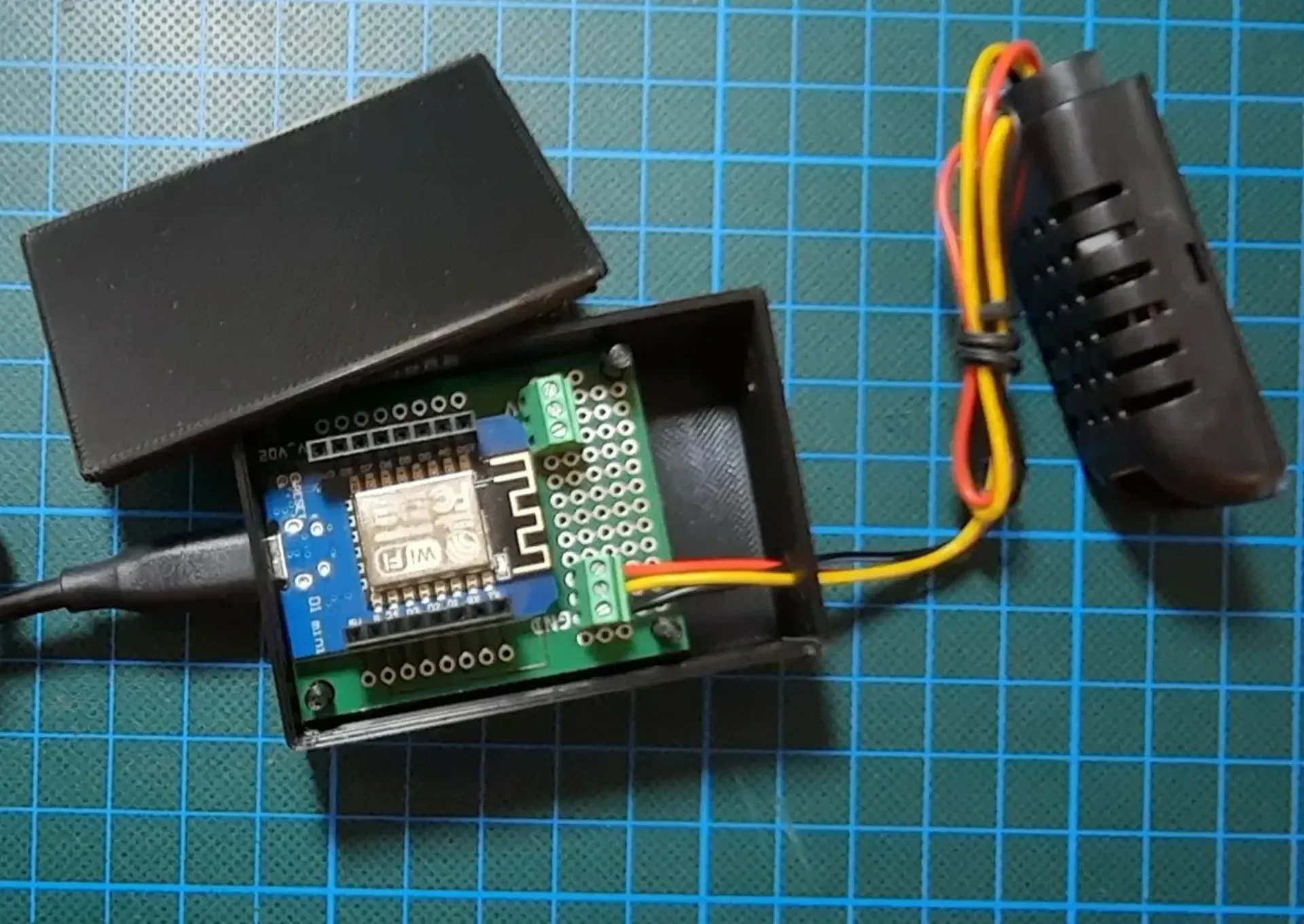

На фото пример с Wemos D1 mini и датчиком DHT22 для измерения температуры и влажности.
