Конструктор m-Bitbeam

Что такое Битбим?

Основная информация из репозитория Bitbeam:

Bitbeam — это платформа для прототипирования игрушек и оборудования с открытым исходным кодом. Коллекция совместимых с LEGO Technic деталей (балок), которые можно комбинировать, чтобы построить любую штуковину, придуманную пользователем.

Проект Bitbeam направлен на определение набора деталей, которые пользователи смогут производить сами, используя все более доступные технологии для местного производства, такие как 3D-принтеры, лазерные резаки и фрезерные станки с ЧПУ.

Название проекта происходит от полноразмерной модульной строительной системы Grid Beam (ранее Box Beam).

Почему m-Bitbeam?

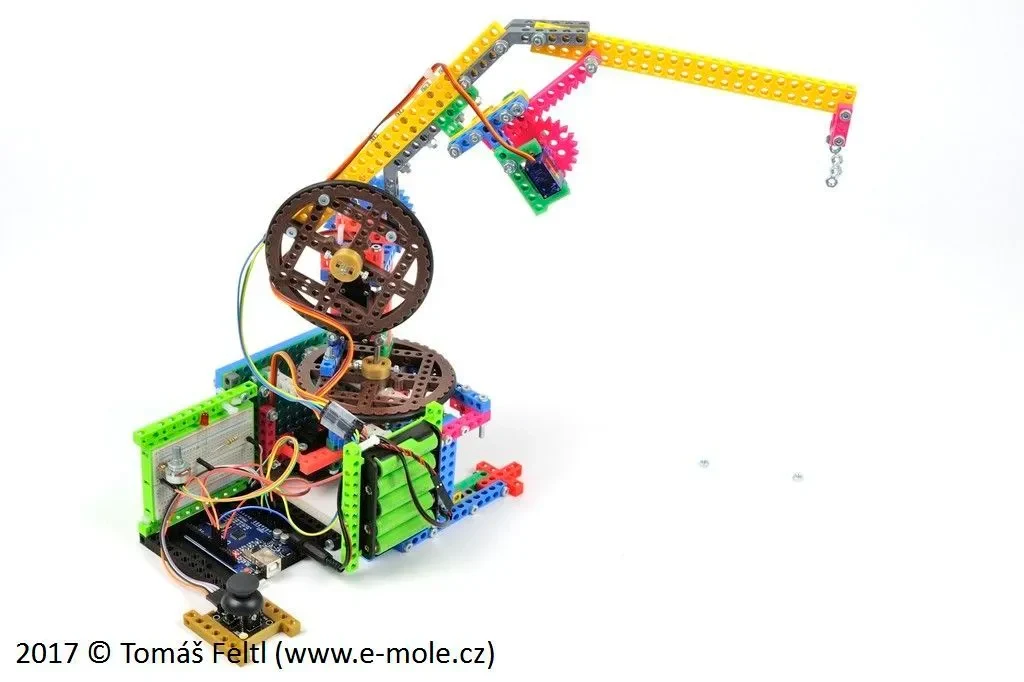

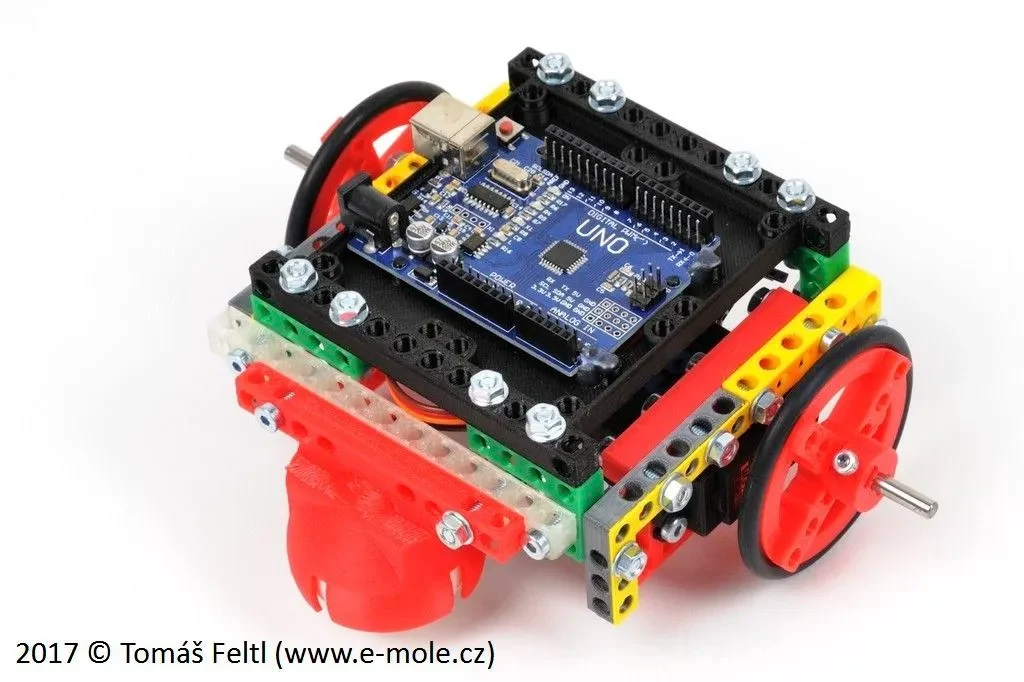

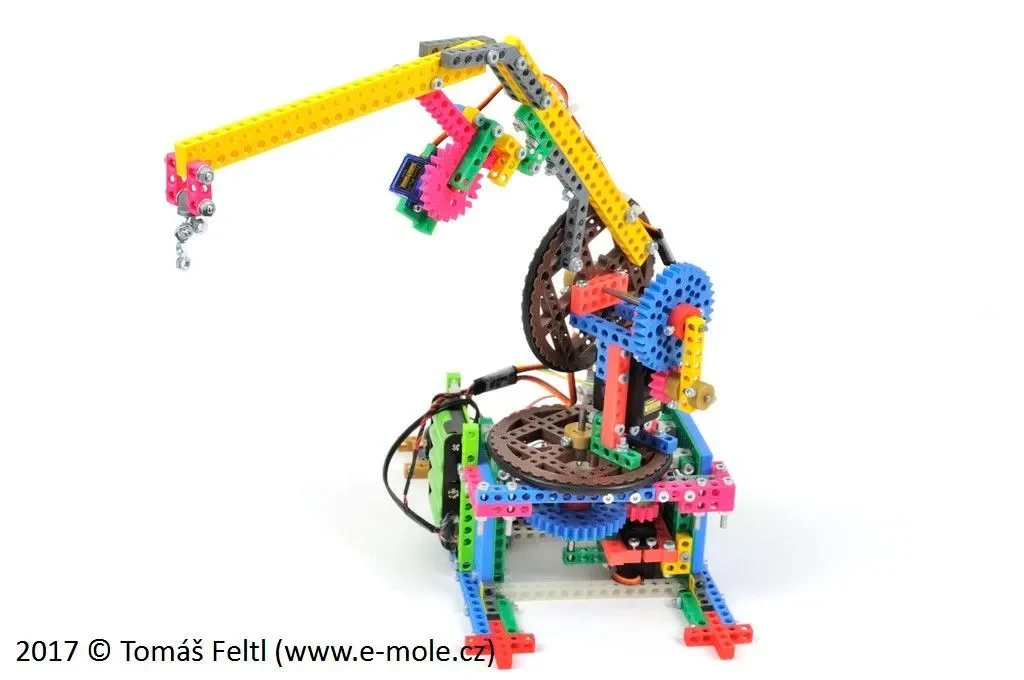

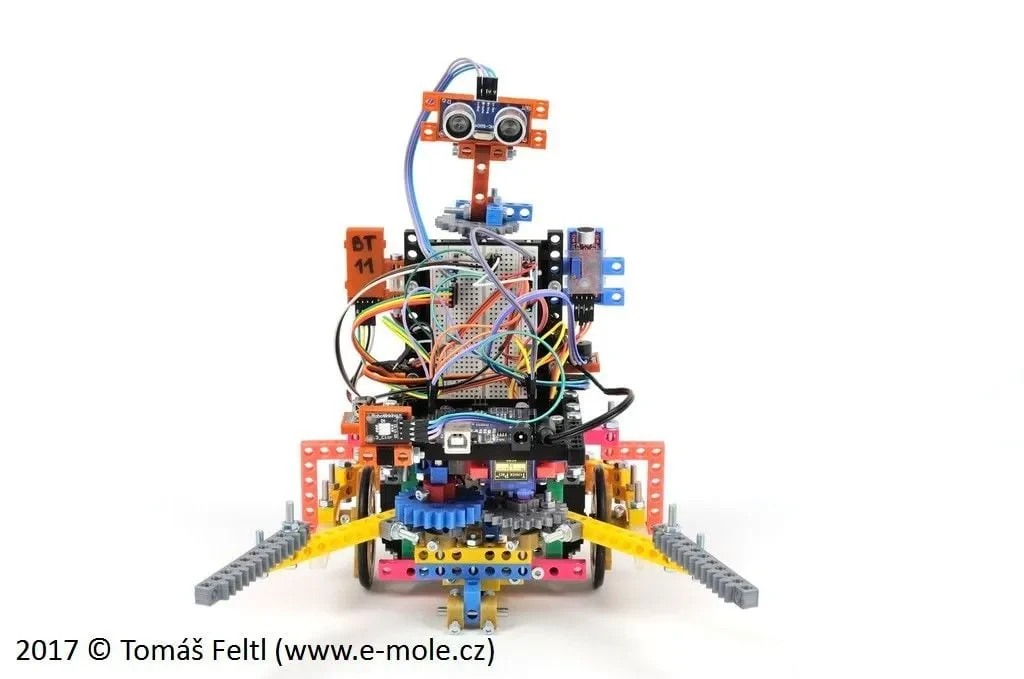

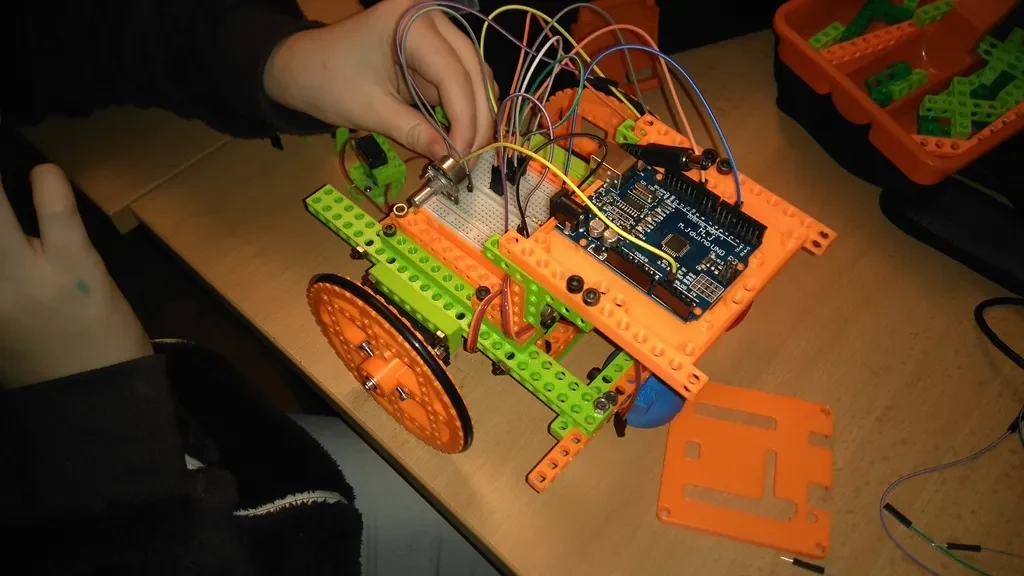

m-Bitbeam — это расширенный набор для 3D-печати Bitbeam, который мы используем при обучении детей (STEM-образование). Более подробную информацию смотрите в разделе 3D-моделей журнала e-Mole (пока только на чешском языке). Все модели можно скачать бесплатно :-)

Посетите конструктор m-Bitbeam — детали в формате DAT для LDraw и информационную страницу m-Bitbeam с небольшой демонстрацией в формате PDF.

Список аппаратных компонентов со ссылками (Где купить?): датчики m-BITBEAM + список модулей

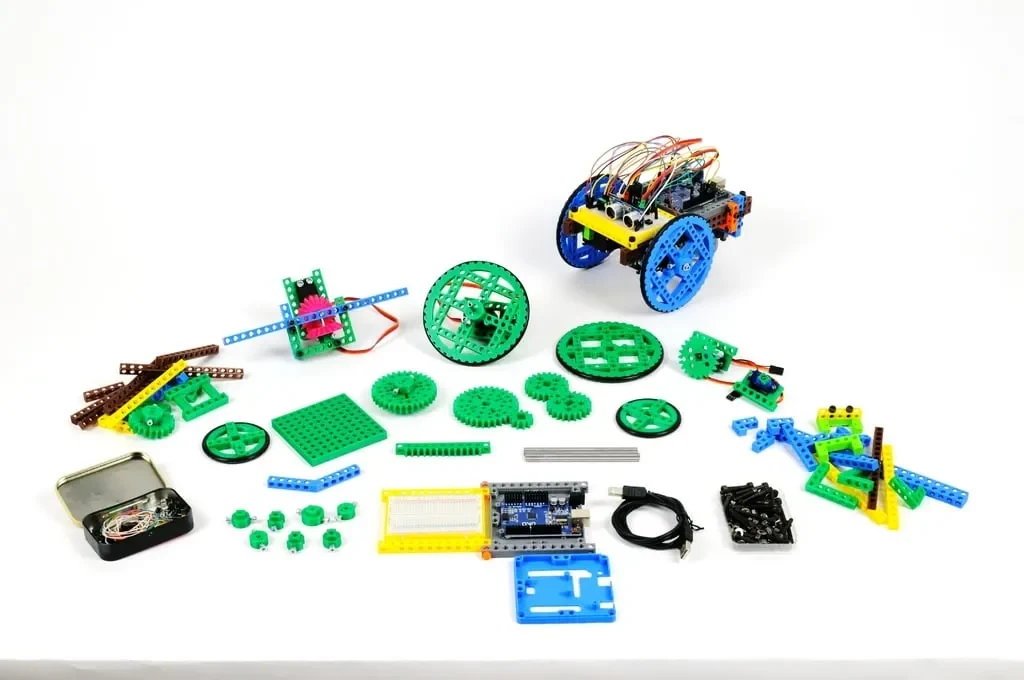

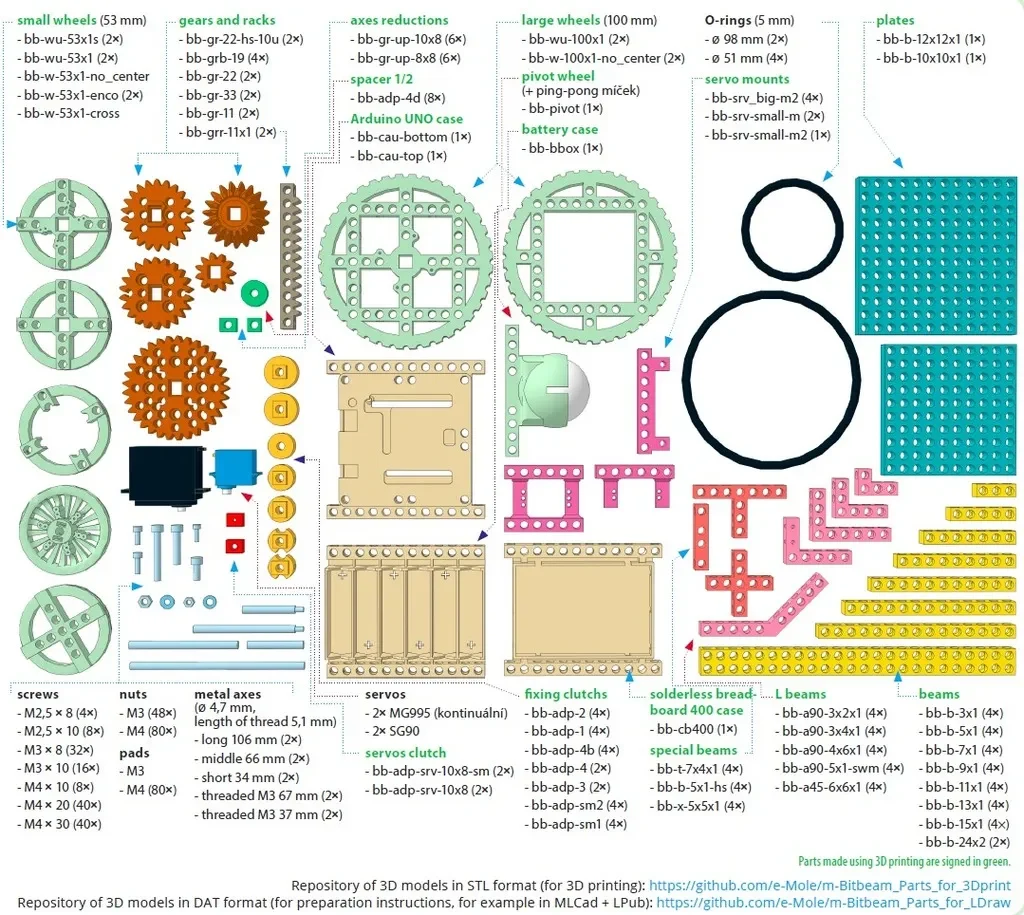

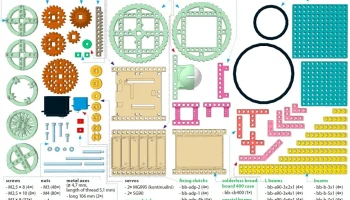

Обзор базового комплекта m-BITBEAM в формате PDF

Посетите новейший конструктор m-Bitbeam — детали в формате STL для 3D-печати на GitHub.

Если вы захотите сотрудничать в дальнейшем развитии, я буду рад!

Новости:

2.10.2018

Вы используете OpenSCAD? Если нет, возможно, вам стоит начать… Ондржей Тума подготовил отличную библиотеку OpenSCAD, которая позволяет быстро генерировать различные детали Bitbeam именно в соответствии с вашими потребностями.

Настройки печати

Бренд принтера:

РепРэп

Принтер:

Молсток

Разрешение:

высота слоя 0,2 мм или 0,3 мм

Заполнение:

80 % (прямой, лучше восьмиугольный) или 100 %

Примечания:

Тестовые отпечатки производятся соплом 0,4 мм из PLA, ABS, POM, Carbon.

Категория: Сделай сам

(Первоначально опубликовано на Thingiverse.com — 7 марта 2016 г.)
