Чехол для камеры ESP-32 и крепление

Это крепление для платы AI-thinking ESP32-CAM с модулем камеры OV2640, которая используется в проекте камеры PrusaConnect от johnyHV, который можно найти здесь:

https://github.com/johnyHV/PrusaConnect_ESP32-CAM

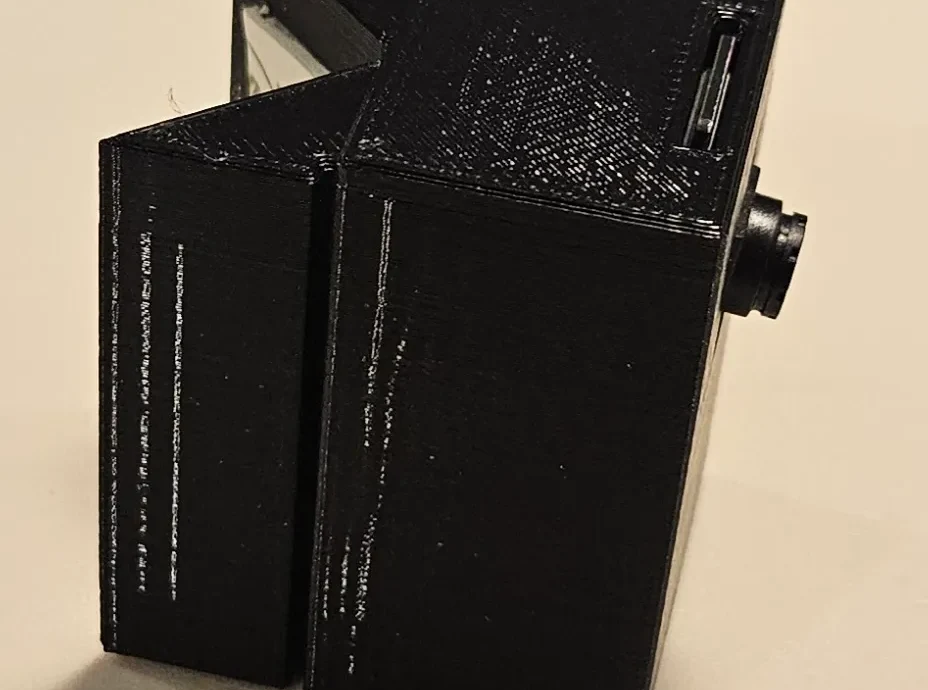

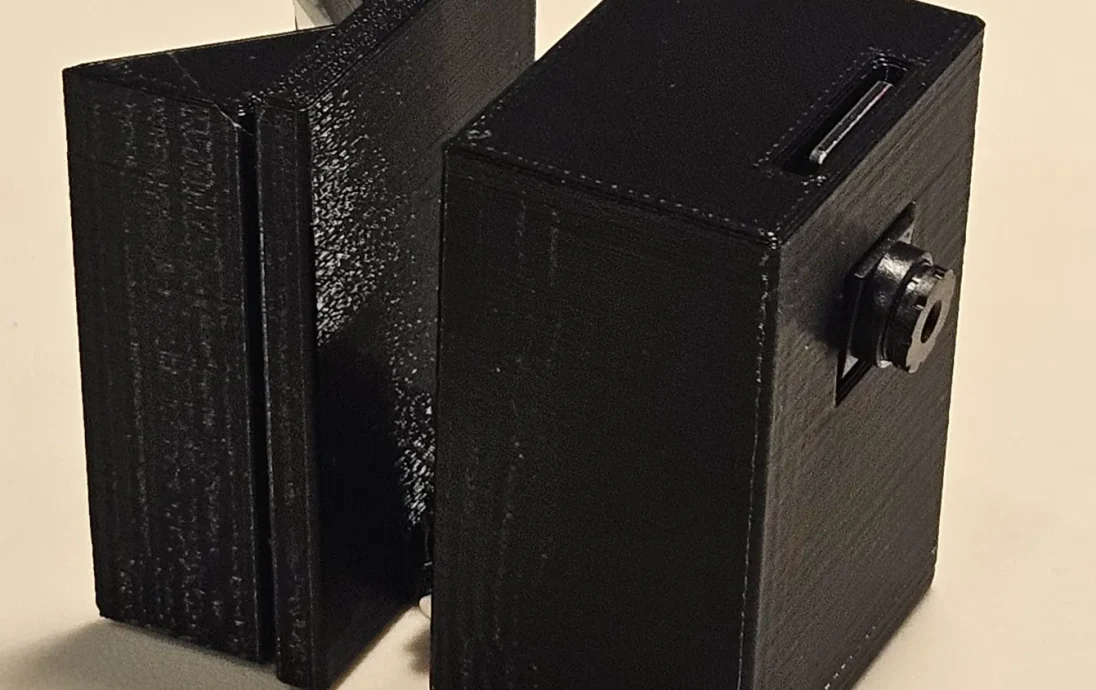

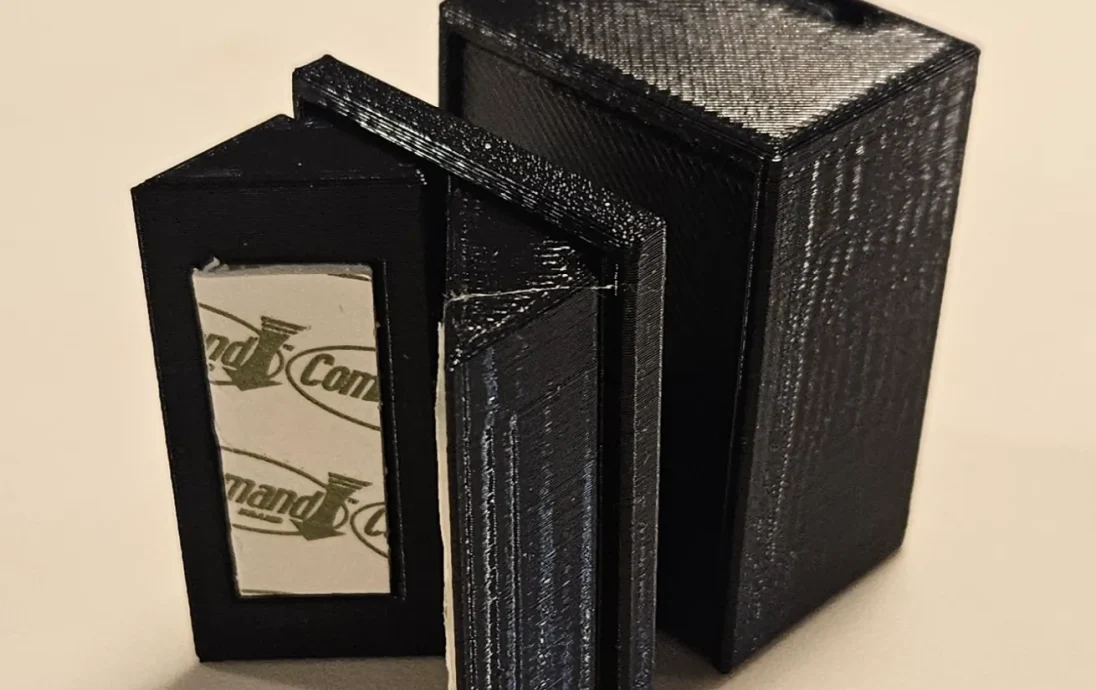

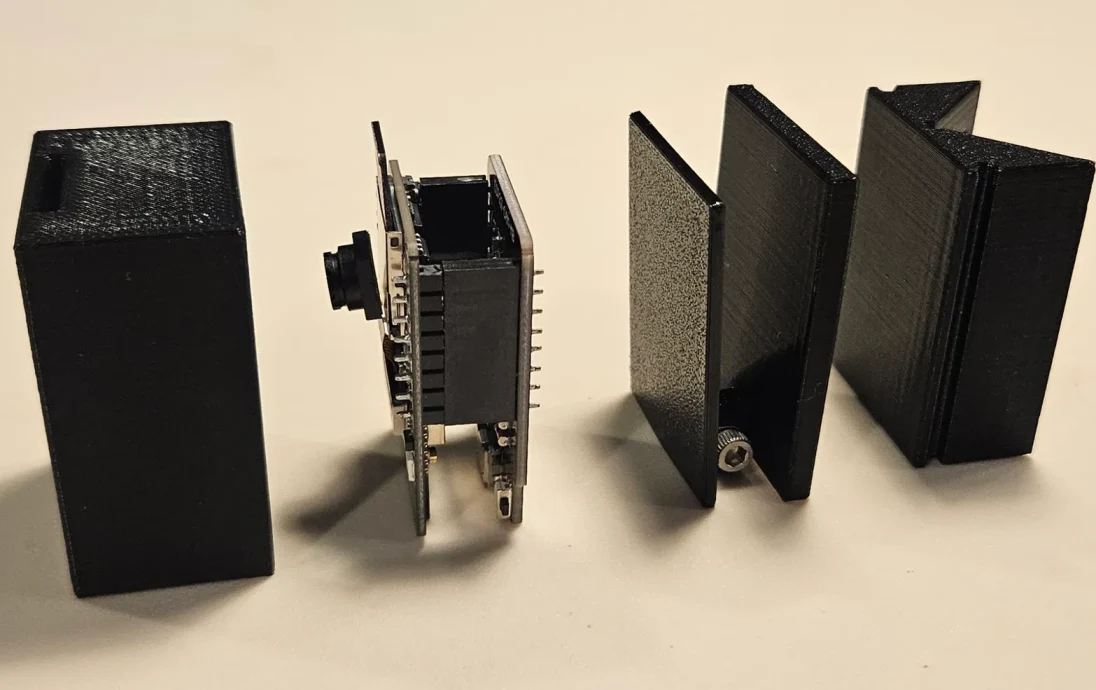

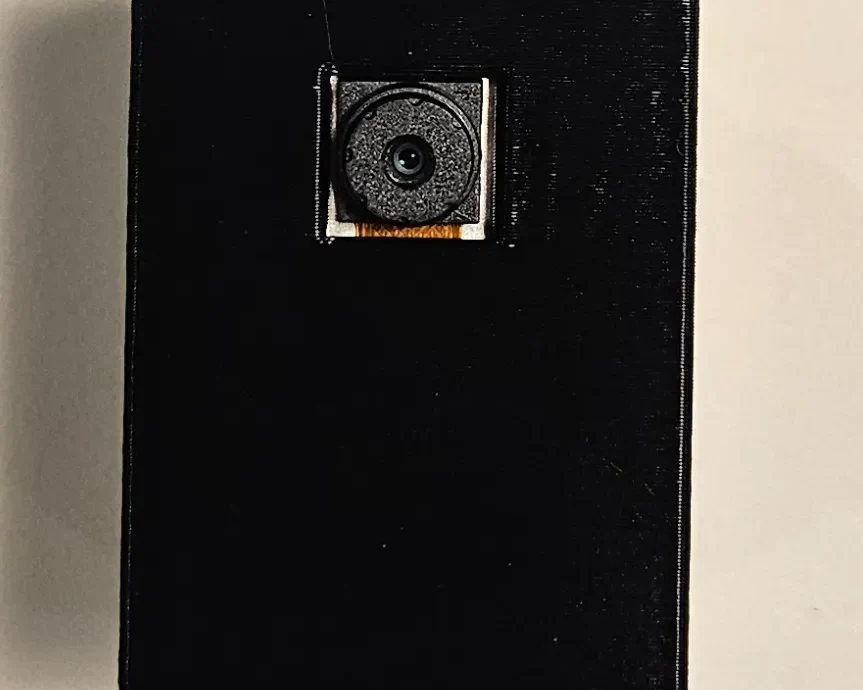

Это крепление предназначено для крепления к внешнему углу под прямым углом, например, к ножке стола Lack. Эту модель можно использовать двумя способами, как показано на рисунках. Угловой адаптер входит в комплект поставки, обеспечивая гибкость, и его можно д��бавлять или удалять без изменений. Отверстия на угловом адаптере имеют такой размер, что для фиксации угла не требуется гайка, но при длительном использовании с течением времени может потребоваться гайка. Скользящая посадка спроектирована как посадка с нулевым зазором, но со скошенными углами, что обеспечивает достаточное трение для обеспечения устойчивости. В задней части корпуса имеются выемки, предназначенные для установки полосок-липучек, что позволяет крепить и снимать крепление из угла без болтов или винтов. Отверстие для камеры рассчитано на широкоугольный объектив камеры OV2640 с углом обзора 160° (9 мм x 9 мм), но на данный момент оно не тестировалось (ожидаю отправки).

Необходимые детали:

M3-10 или длиннее, если используется угловой адаптер 1 и 2.

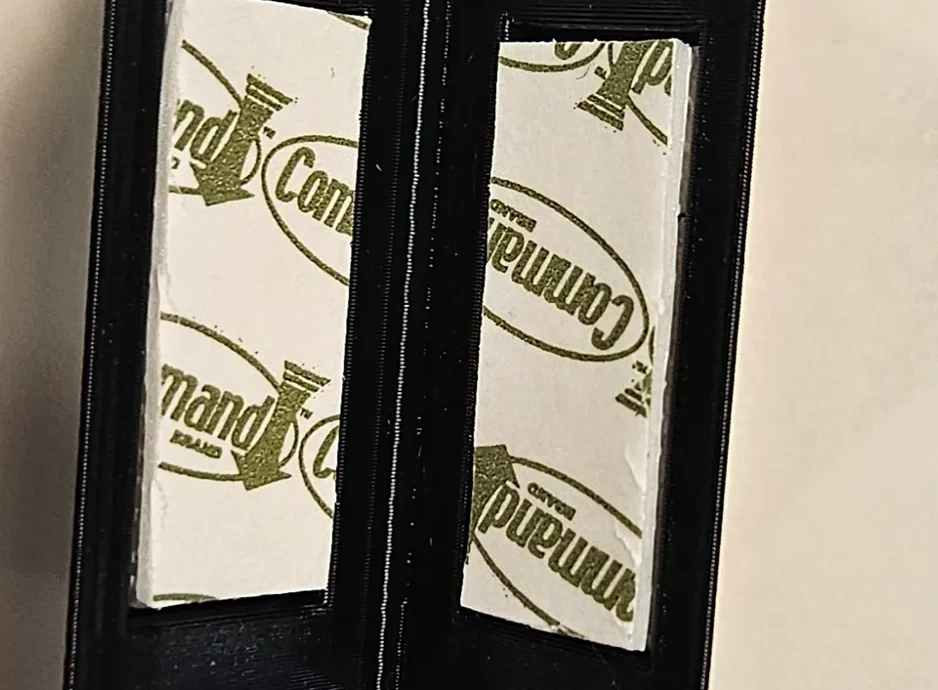

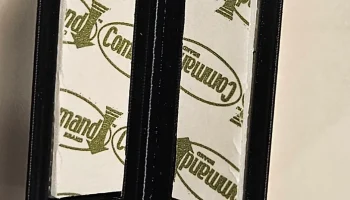

Командные полоски на липучке

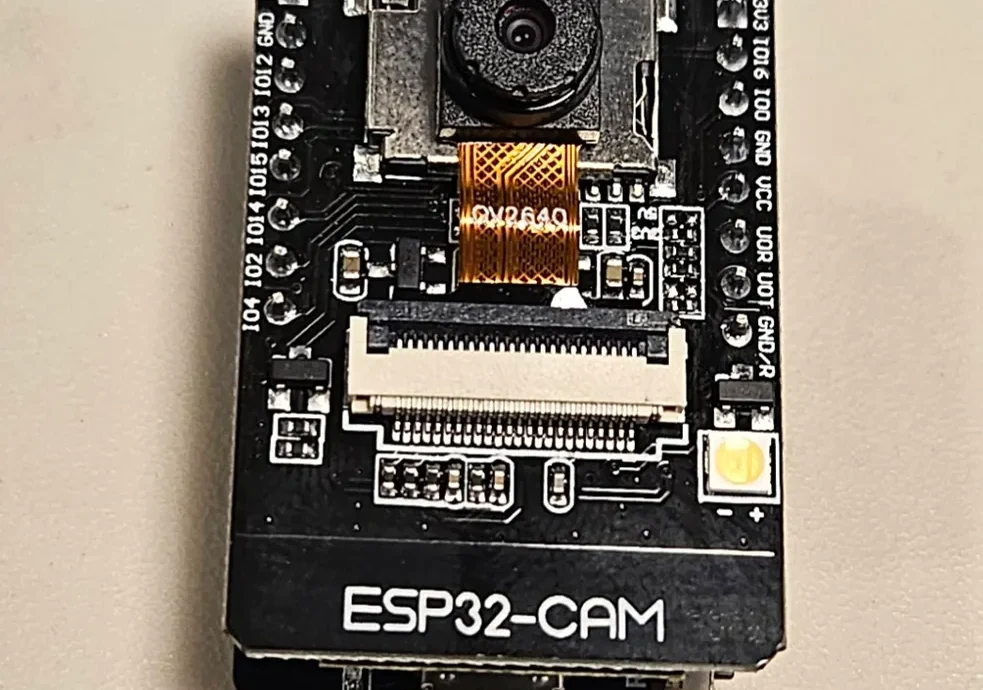

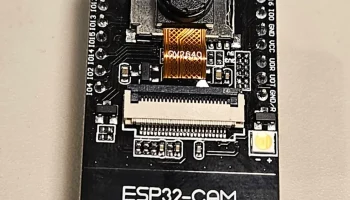

Плата AI-мыслителя ESP32-CAM с OV2640

Камера OV2640. Широкоугольный объектив 160°. При желании можно обновить камеру (проверим и обновим через несколько дней).

Рекомендуемая настройка печати:

Нить: PETG, но и другие нити подойдут.

Корпус: поместите овальное отверстие на печатную форму и включите органические опоры.

Задняя часть корпуса: печать любой треугольной поверхностью на рабочей пластине. В моей печати использовались органические подложки.

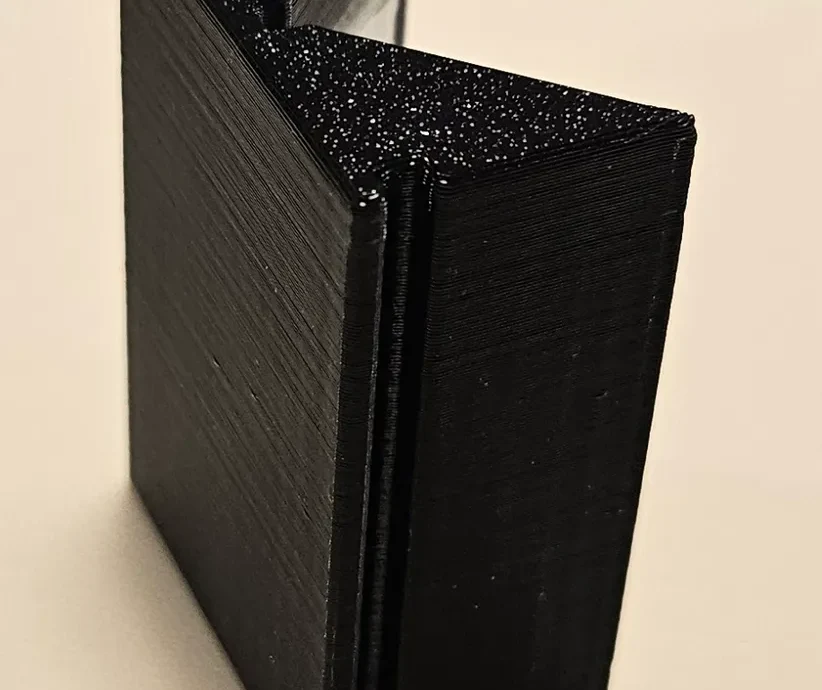

Угловой адаптер 1: печать на рабочей пластине с большой плоской поверхностью. Я везде использовал сунские опоры, но возможно в этом нет необходимости

Угловой адаптер 2: печатайте таким образом, чтобы опоры требовались только на экструзии с отверстием для болта. Повсюду использовались опоры Sung.

Печатаю в корпусе Lack MMU2, нормально прогретом. Этот отпечаток не должен иметь никаких проблем за пределами корпуса, но я, тем не менее, отмечаю это.

Примечания:

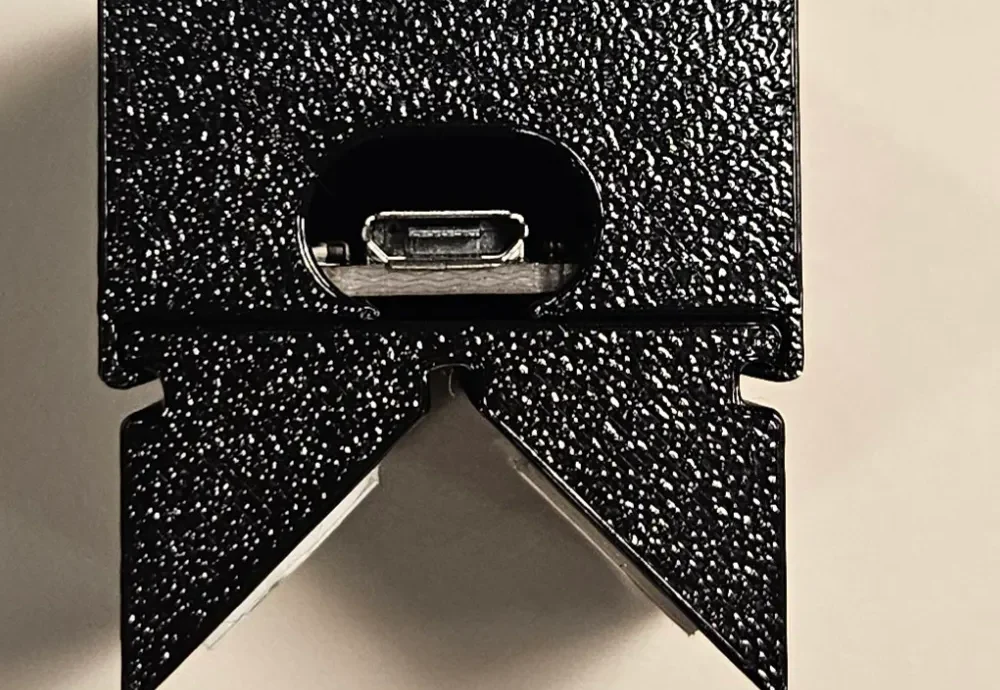

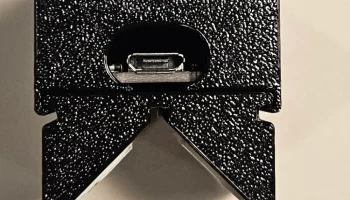

Эта конструкция предполагает, что модуль будет питаться по кабелю micro-USB через чип программирования. В будущем я планирую сделать более утонченную конструкцию, в которой не будет использоваться программный чип.

Я добавил короткую обычную командную строку в заднюю часть модуля программирования, чтобы немного поиграть в случае с одним из моих модулей. Когда заменю камеру, добавлю картинку, если не забуду.

Ссылки выше не являются партнерскими.
