Корпус/футляр для шляпы CYD NM RF (магнитный, магниты 6x2..

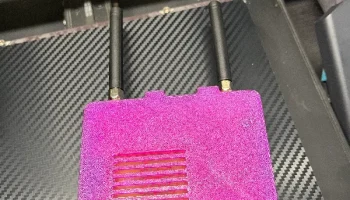

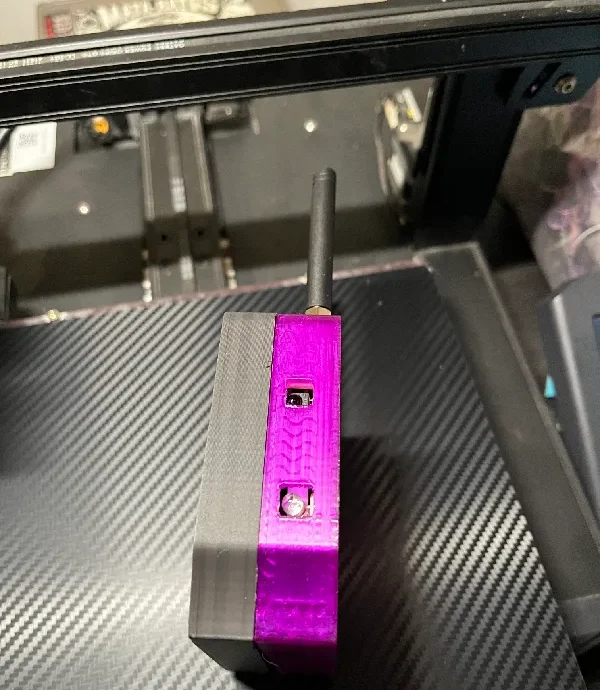

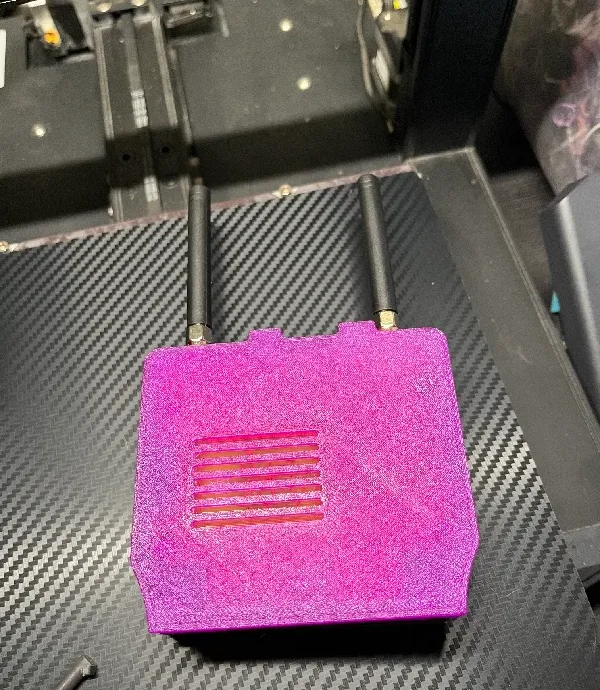

Это корпус, предназначенный для радиочастотной шляпы CYD NM (обычно используется с дешевым желтым дисплеем). Чехол защищает электронику, сохраняя при этом полный доступ к экрану, антеннам и разъемам.

Крышка фиксируется с помощью магнитов 6×2 мм, что позволяет защелкнуть корпус без винтов. Это позволяет быстро открыть его для разработки, обновления прошивки или изменения оборудования.

Конструкция обесп��чивает пространство для установки двух антенн, обеспечивает полную видимость дисплея и сохраняет компактный и прочный форм-фактор.

Эта модель во многом вдохновлена ​​дизайном Thingiverse, но корпус был переработан и адаптирован специально для компоновки и магнитного узла CYD RF Hat.

Вдохновение:
https://www.thingiverse.com/thing:7305463

Особенности

Разработан для шляпы CYD RF.

Крышка с магнитной защелкой

Используются магниты 6×2 мм.

Никаких винтов не требуется

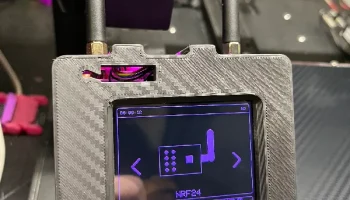

Зазор для двойной антенны

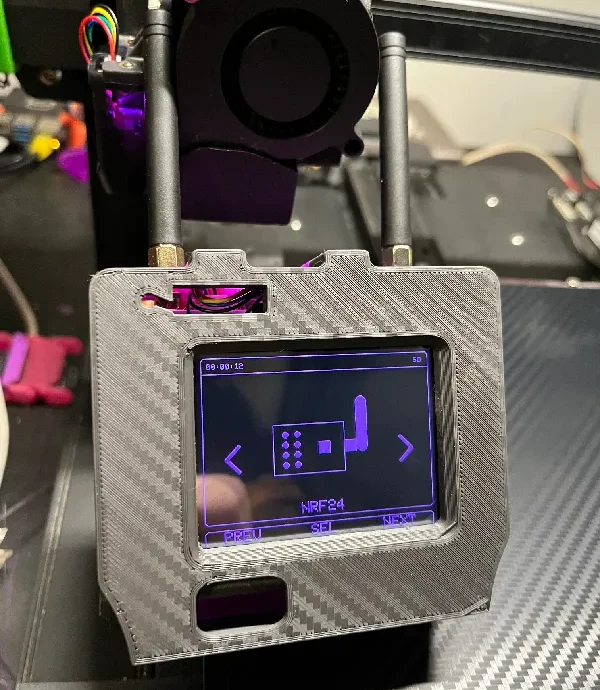

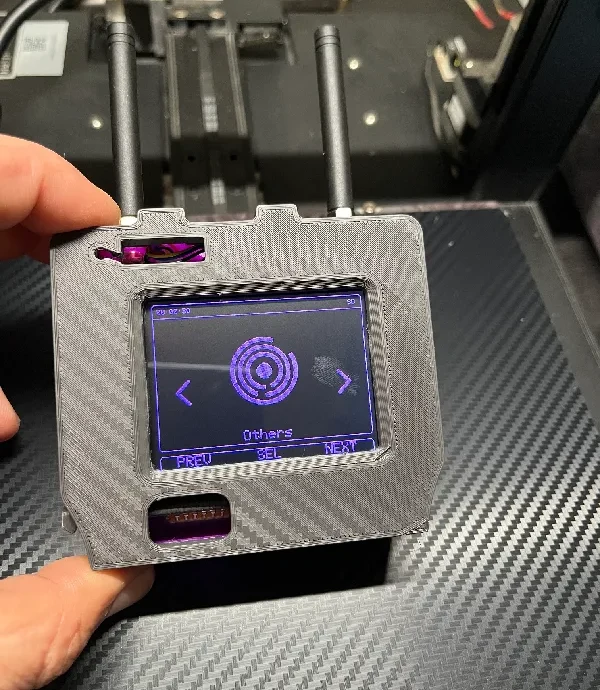

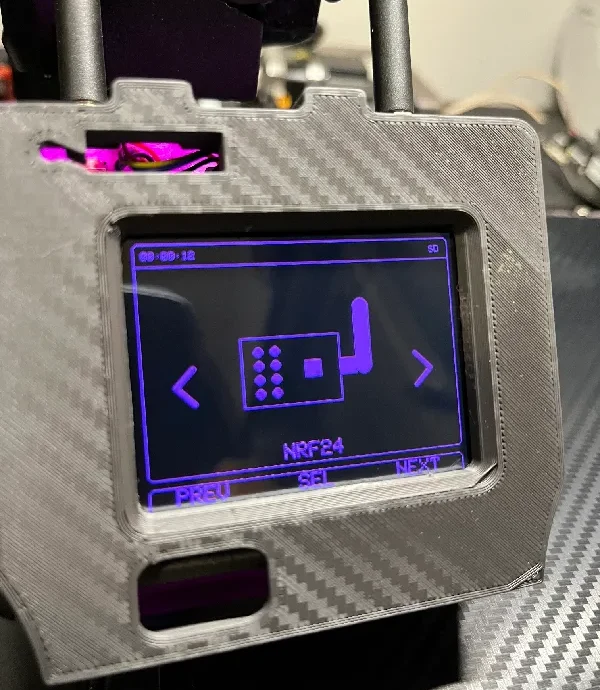

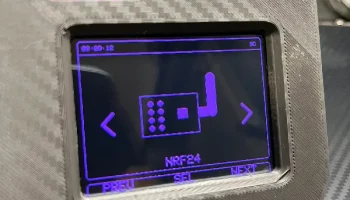

Полноэкранная видимость

Легкий доступ к компонентам

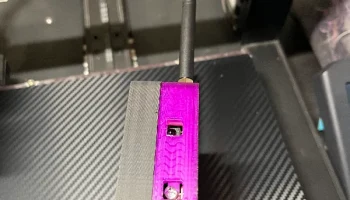

Отверстие для стилуса

Компактный и прочный корпус

Необходимое оборудование

Магниты 6×2 мм (8x)

Магниты предназначены для запрессовки, но при необходимости их можно закрепить каплей клея.

⚠ Перед установкой проверьте полярность магнита, чтобы крышка притягивала, а не отталкивала.

Печать

Рекомендуемые настройки:

Высота слоя: 0,2 мм

Заполнение: 15-20%

Поддерживает: Не требуется

Материал: ПЛА/ПЭТГ

Дно корпуса должно быть напечатано с подставками

Поля рекомендуются только для стилуса.

Ориентация печати:

Основание: ровно на кровати.

Крышка: плоская на кровати

Сборка

Вставьте магниты 6×2 мм в основание и крышку.

Перед установкой проверьте полярность.

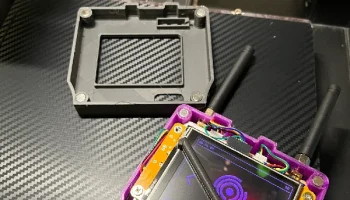

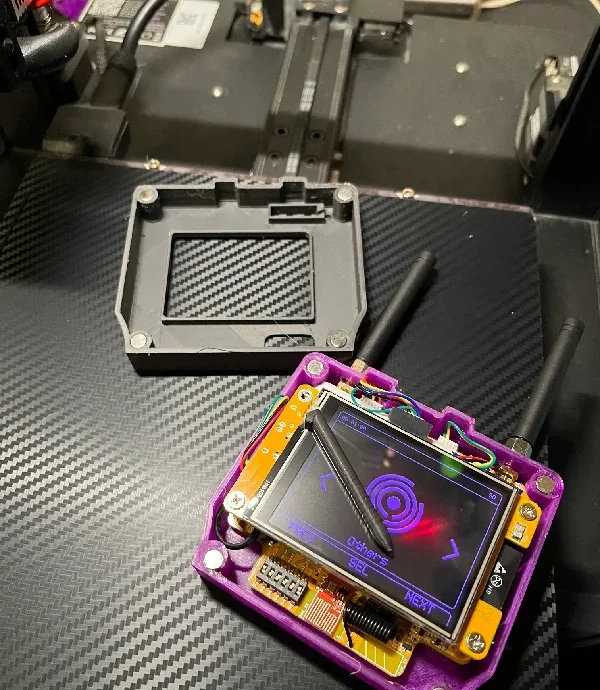

Установите плату CYD RF Hat в корпус.

Наденьте крышку — магниты будут ее надежно удерживать.
