EATW (ESP-Arduino-TFT-Погода)

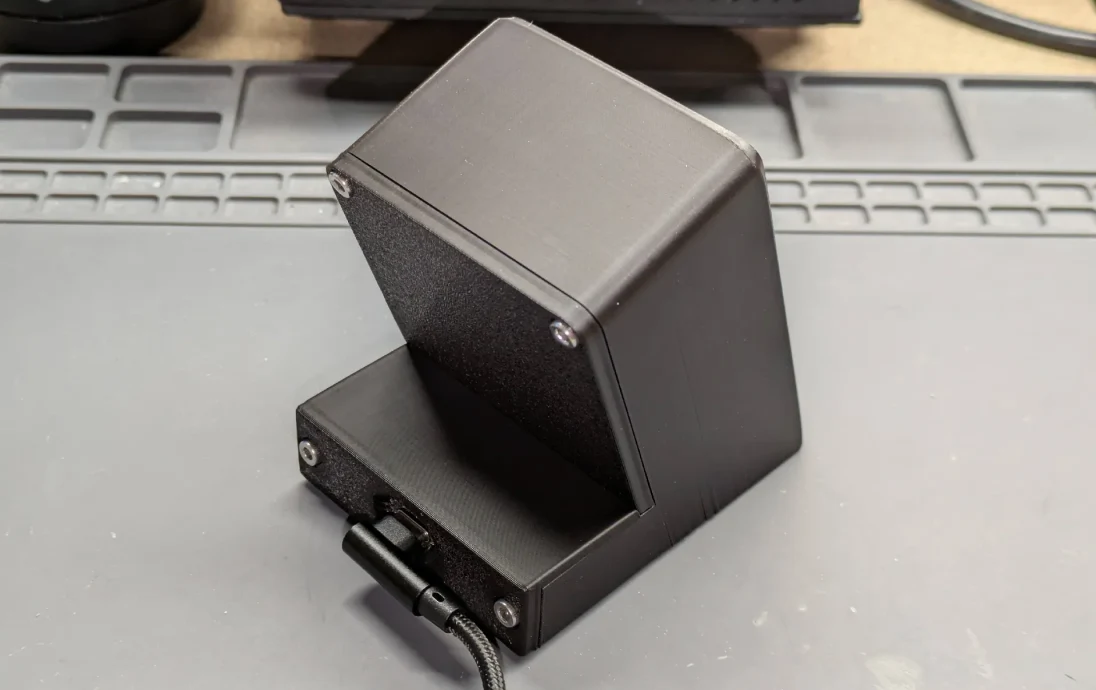

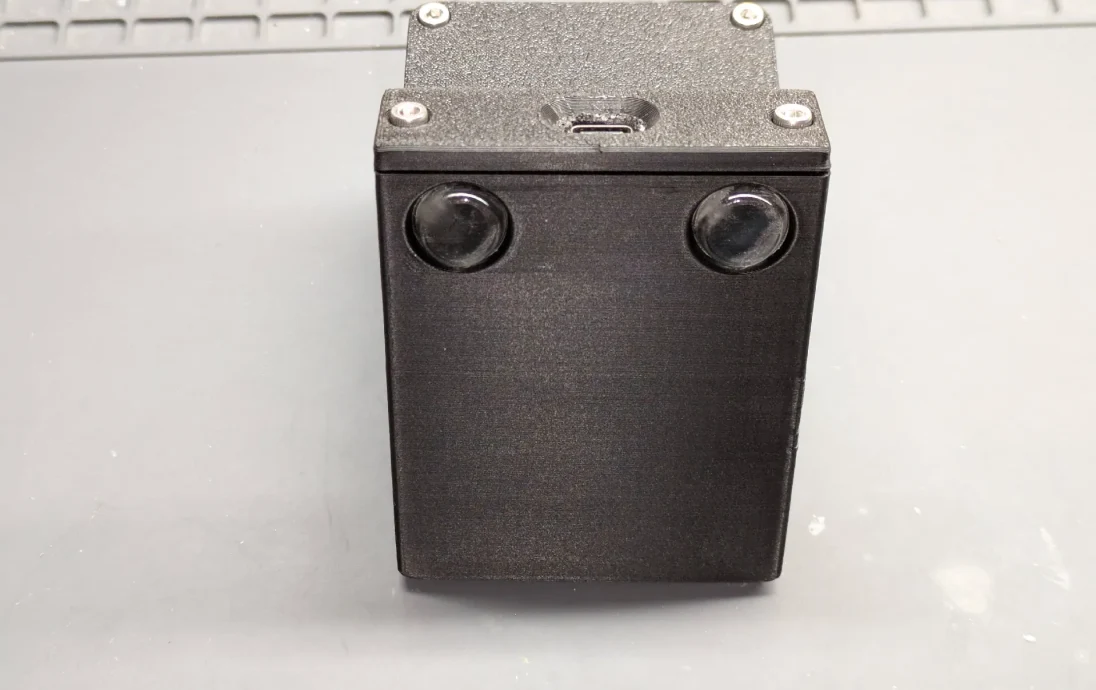

EATW — это небольшое устройство для отображения данных о погоде, которые собираются из Home Assistant через ESP8266 и отображаются на 2,4-дюймовом TFT-экране Arduino Uno Shield. В нем используется старое оборудование, которое у меня валялось и которое я хотел использовать, чтобы не тратить электроэнергию впустую.

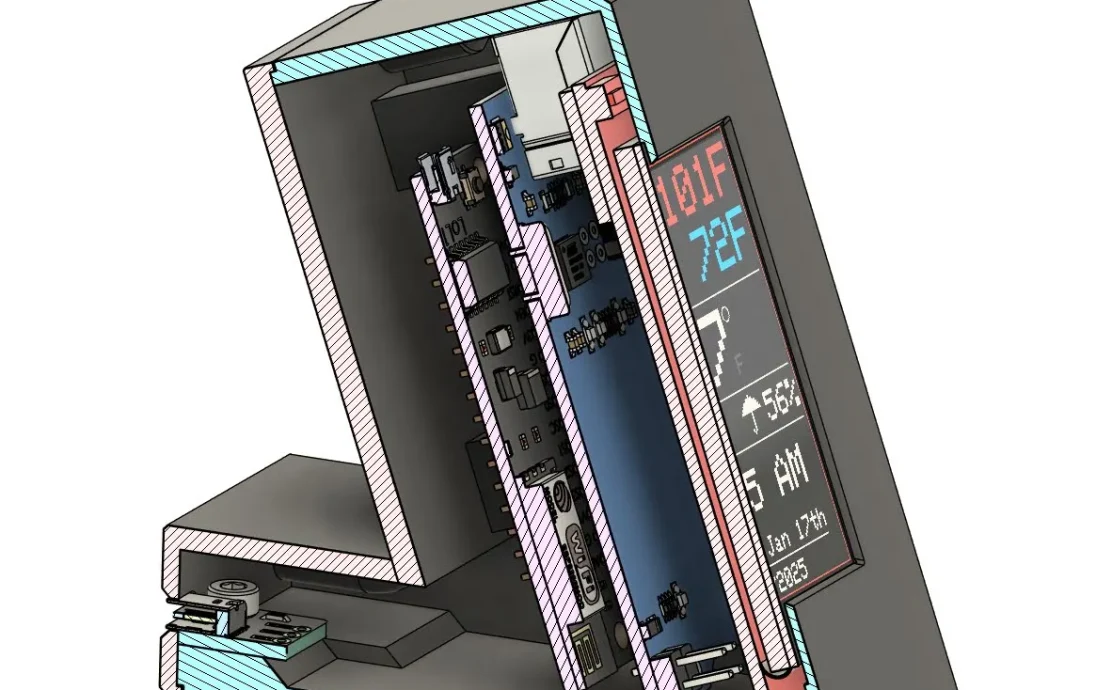

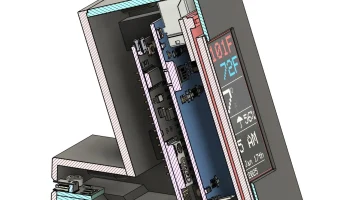

Это напечатанные на 3D-принтере детали моего дисплея ESP-Arduino-TFT-Weather. Для получения дополнительной информации о проекте посетите страницу GitHub ниже. Я также включил архив Fusion 360 и файлы .STEP для удобного изменения дизайна.

Дополнительную информацию о GitHub ЗДЕСЬ: https://github.com/jwidess/ESP-Arduino-TFT-Weather.

Полный альбом изображений ЗДЕСЬ: https://photos.app.goo.gl/iTXBMTu8txQHoKQs9

Печатные детали:

Основной корпус корпуса

Верхняя крышка

Нижняя крышка

Инструкции по печати:

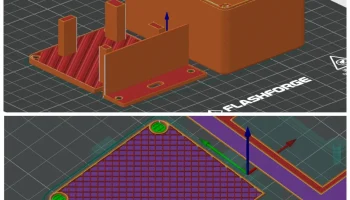

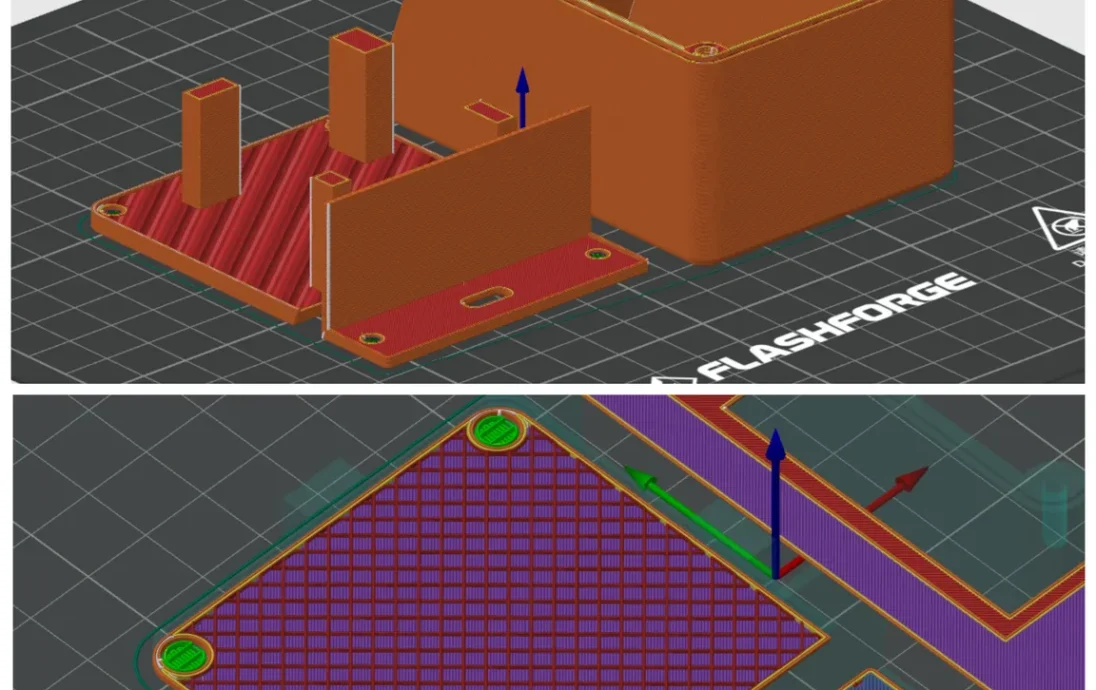

Я рекомендовал печатать детали в ориентации, показанной на изображении среза выше. PLA подходит для всех деталей. Я рекомендую печатать медленно, с низкой высотой слоя и в порядке печати на внешней/внутренней стенке для улучшения качества поверхности. Опоры необходимы только в отверстиях для винтов крышки, как показано на рисунке выше.

Винты:

4x M3x10 мм (крышки)

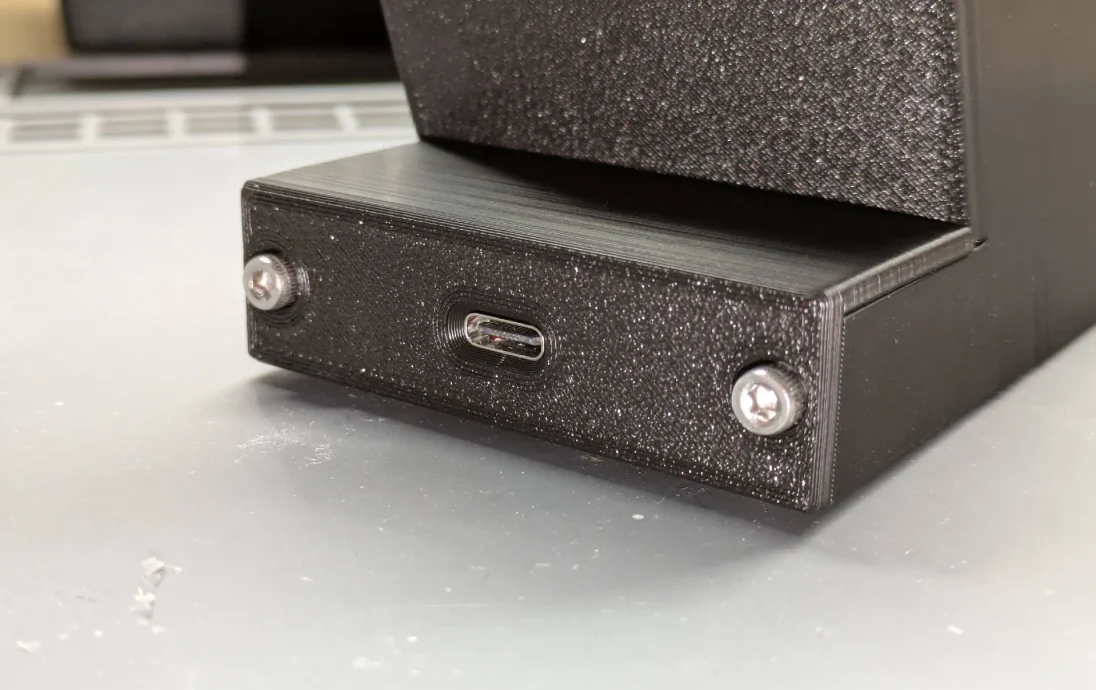

2x M3x6 мм (разъём USB-C)

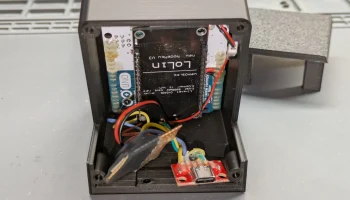

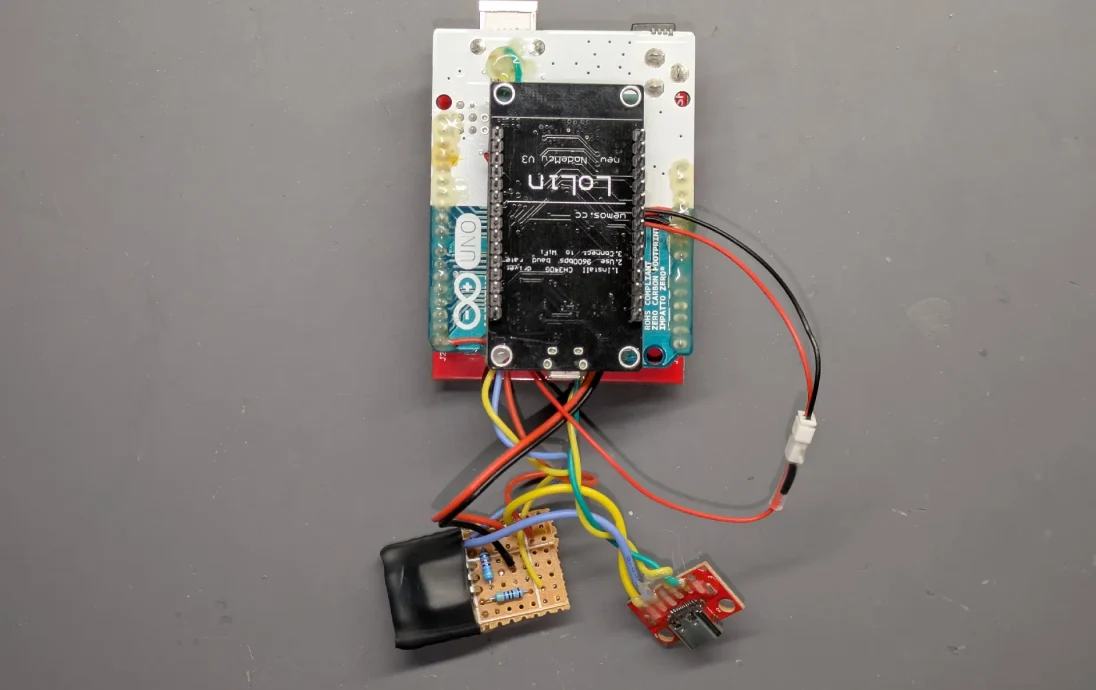

Электроника:

MCUFRIEND_kbv 320x240 ILI9341 2,4-дюймовый TFT-дисплей (могут работать и другие варианты)

Ардуино Уно

ESP8266 (или ESP32, вообще все, что работает под управлением ESPHome)

Разъём USB-C

Кредиты GrabCAD:

Мой архивный файл Fusion 360 содержит три проекта от создателей GrabCAD, которые я использовал для проектирования корпуса. Пожалуйста, ознакомьтесь с этими замечательными дизайнерами по ссылкам ниже!

2,4-дюймовый TFT-дисплей — Дэниел Баркер

Arduino Uno R3 — Эндрю_Уитэм

Плата разработки NodeMcu V3 ESP8266 ESP-12E Lolin — Enes Sert

Если вам понравился этот проект и вы построили его самостоятельно, не забудьте опубликовать свою модель этой модели! В награду вы получите до 10 Prusameters, которые можно обменять на бесплатное снаряжение Prusa!
