Корпус для платы TTGO ESP-32-OLED

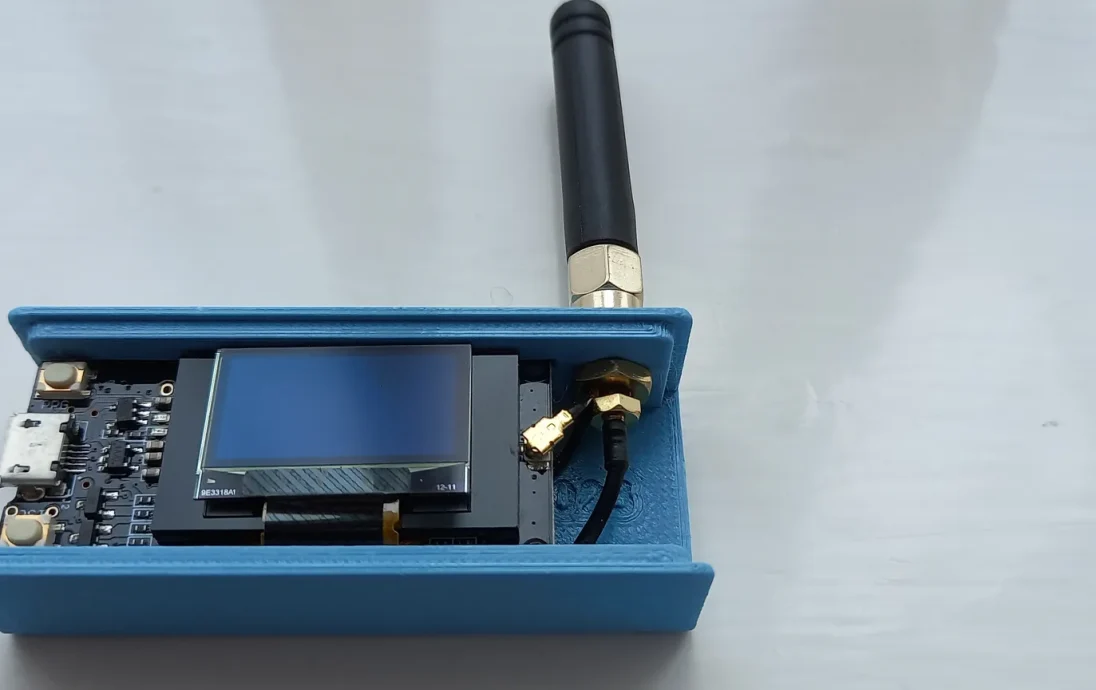

Разработан так, что не требуются винты, поэтому внутри корпуса нет винтовых стоек или выступов. Место под антенное гнездо свободное. Гибкое назначение порта USB-кабеля для использования различных конструкций штекеров.

======================================================

Это версия 7 — после нескольких небольших корректировок.

Корпус LoRa TTGO ESP32-OLED © 2023, автор Polymath (Стив Симс), оригинал от Yogatech доступен под лицензией Attribution-NonCommercial-ShareAlike 4.0 International. Убедитесь, что это заявление о лицензировании остается в силе.

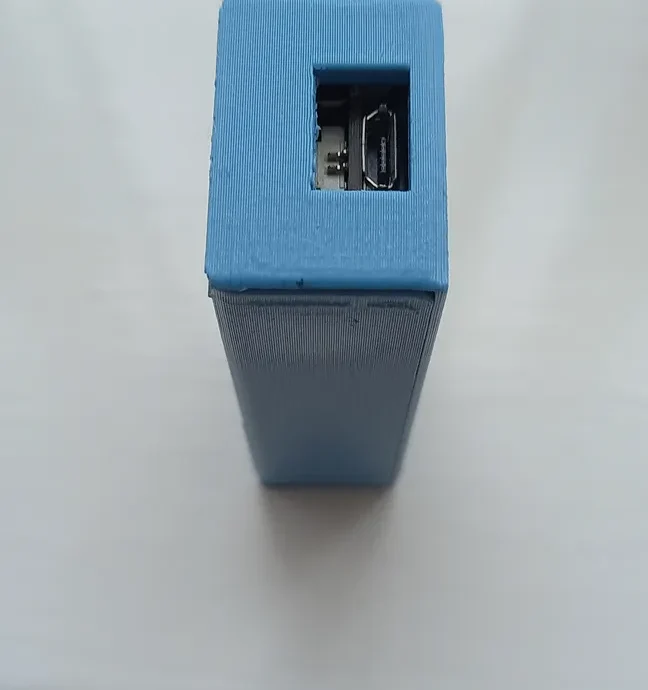

Были внесены конкретные изменения, чтобы исключить необходимость использования винтов (крышка защелкивается), изменить положение отверстия для OLED-экрана и изменить порт USB для доступных кабелей.

Рекомендуется печатать из PETG с разрешением 0,2 мм для обеспечения прочности и гибкости, позволяющих зажимам крышки работать, что позволяет использовать конструкцию без винтов. Более мелкая печать значительно увеличивает время печати, но может дать более красивый результат.

Калибровка по осям X и Y важна для обеспечения точных размеров готовой коробки, поскольку она очень мала и поэтому небольшие ошибки существенны.

Пост-печать

Файл OpenSCAD содержит столько деталей, сколько я смог создать. Я надеюсь, что все это имеет смысл.

Я использовал Prusa Slicer версии 2.6.0-alpha6+win64 и использовал органическую поддержку. Они были особенно полезны для длинных слотов печатной платы, и для их удаления требовался тонкий заостренный инструмент, но они снимались довольно чисто. Без опор длина прорезей была слишком велика для возможностей моего принтера, а в прорезях были длинные свободные струны и плохая резкость.

Требуется лишь небольшая зачистка, чтобы удалить несколько крошечных капель в критических местах и ​​подпилить скосы зажима крышки на основании, чтобы обеспечить хорошее окончательное прилегание частей к скреплению. Окончательная подгонка хороша, и если ваша плата немного отличается, я надеюсь, что поставка OpenSCAD позволит вам при необходимости внести изменения. Благодарим Yogatech (https://github.com/YogoGit/TTGO-LORA32-V1.0) за его оригинальную концепцию, и я надеюсь, что этот безвинтовой вариант обеспечит то, что вам нужно.

Как я это разработал

Я использовал Prusa Slicer, чтобы открыть STL-файл Yogatech, а затем его измерительный инструмент, чтобы извлечь дизайн.
Используя эти размеры, я изготовил прототип для моего коллеги G6JME, а затем внес необходимые изменения (с точностью до 0,2 мм), чтобы точно соответствовать имеющимся у него платам.

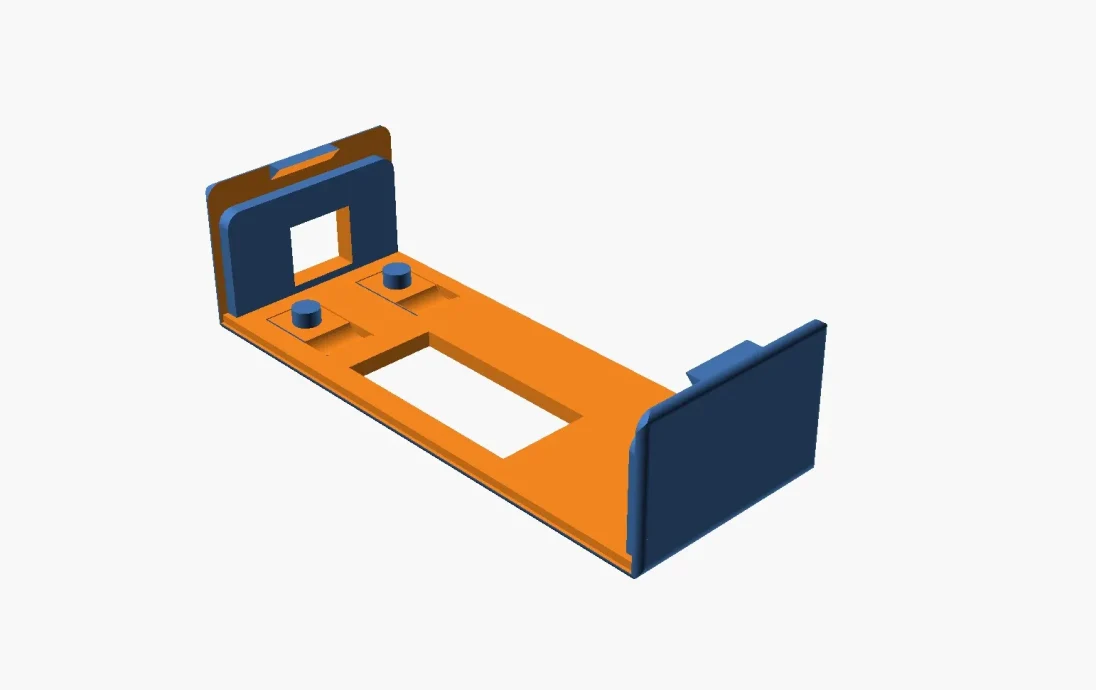

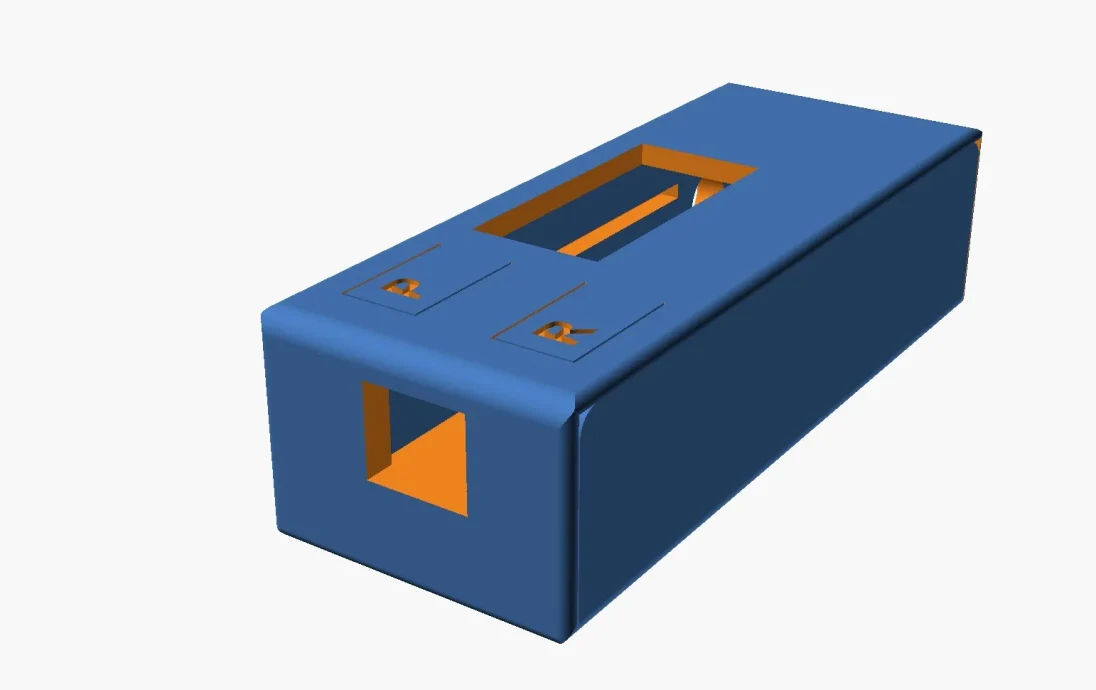

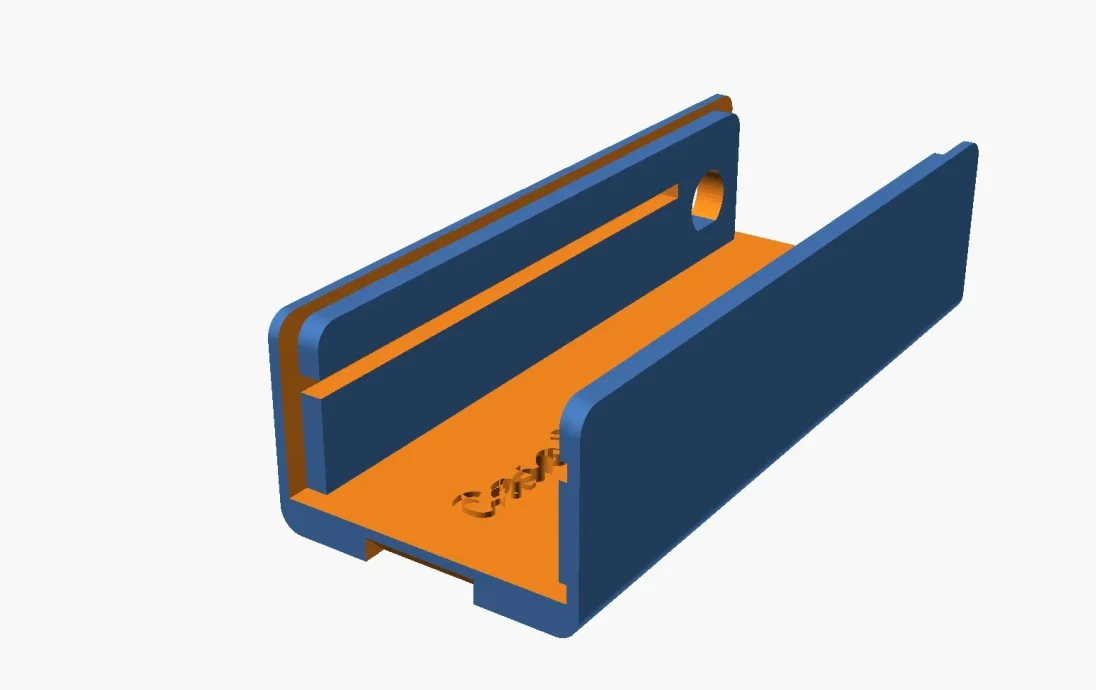

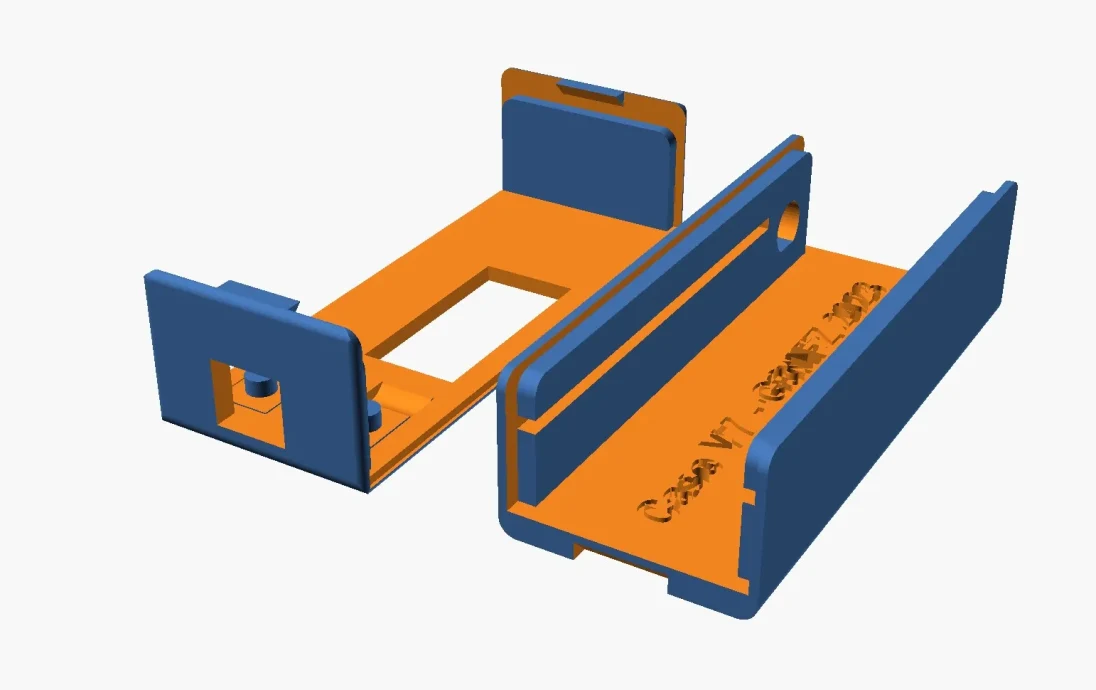

Используя OpenSCAD, мне удалось изготовить корпус без использования винтов. Я использую OpenSCAD параллельно с Notepad++ для редактирования и просмотра на лету. Печать из PETG придала необходимую прочность и гибкость, и хотя PLA был бы более прочным, он был бы более хрупким, а поскольку предполагалось использование в автомобиле, он был бы более чувствителен к «солнечному свету на приборной панели» и возможном�� термическому разложению. Надеюсь, что либеральная аннотация OpenSCAD поможет с пониманием. Я использовал свой собственный включаемый файл ercstd.scad (edge-rounded-cube) для скругления углов, который можно использовать в любом «кубе» OpenSCAD. Наслаждаться ...
