Корпус датчика присутствия/освещенности недорого........

После GREAT Presence One от @Everything Smart Home попытался самостоятельно создать датчик, который удовлетворял бы мои потребности, и при этом хотел сделать это по дешевке.

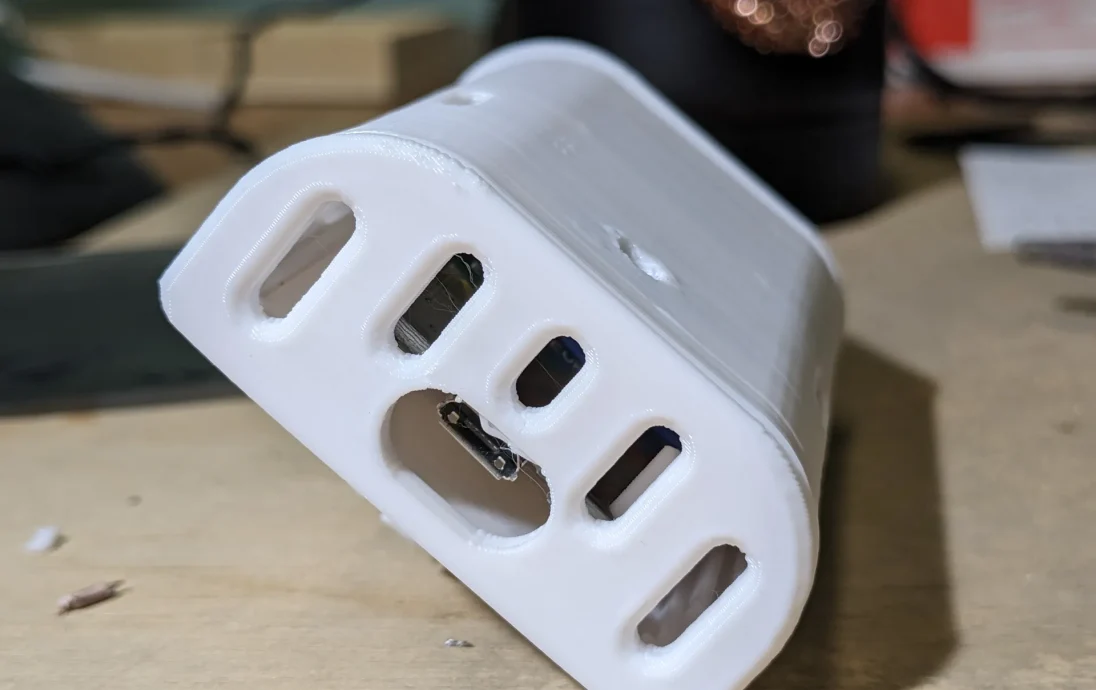

Взял его модели и подправил их под мою электронику, но не хотел использовать горячий клей или шурупы, поэтому добавил несколько «зажимов», чтобы удерживать вещи на месте.

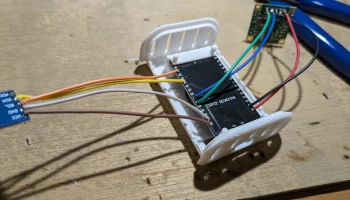

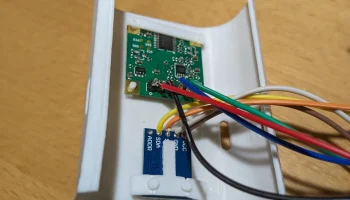

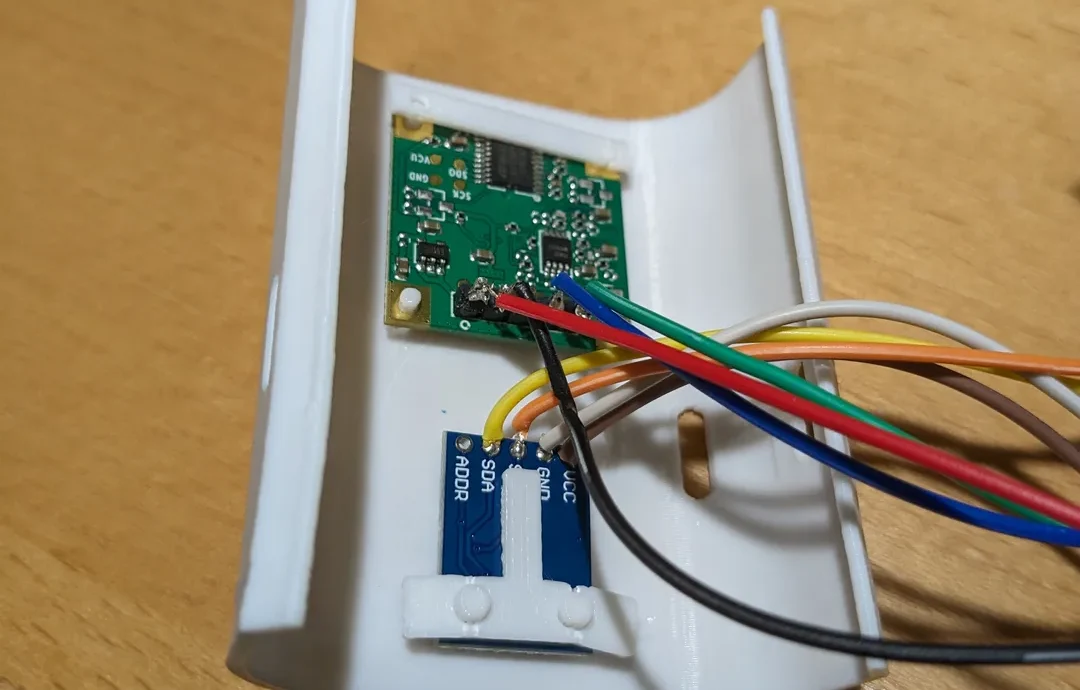

Я использовал микроконтроллер ESP32 DevKit V1, LD1115H в качестве датчика присутствия и BH1750 в качестве датчика освещенности, некоторые функции отсутствуют, например, настройка расстояния для обнаружения присутствия.

Возможно, вам придется использовать небольшую отвертку (крестовую или Torx), чтобы сделать некоторые отверстия для зажимов немного больше, чтобы они поместились в них.

Я рекомендую использовать несварные компоненты, так как контакты не позволяют им легко вставиться. Если у вас есть уже приваренные перемычки, отрежьте их немного плоскогубцами и припаяйте к ним кабели.

Для получения файлов моделей шарового шарнира, контргайки и стоек обратитесь к исходной модели.

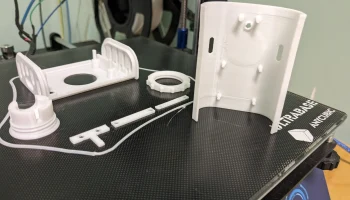

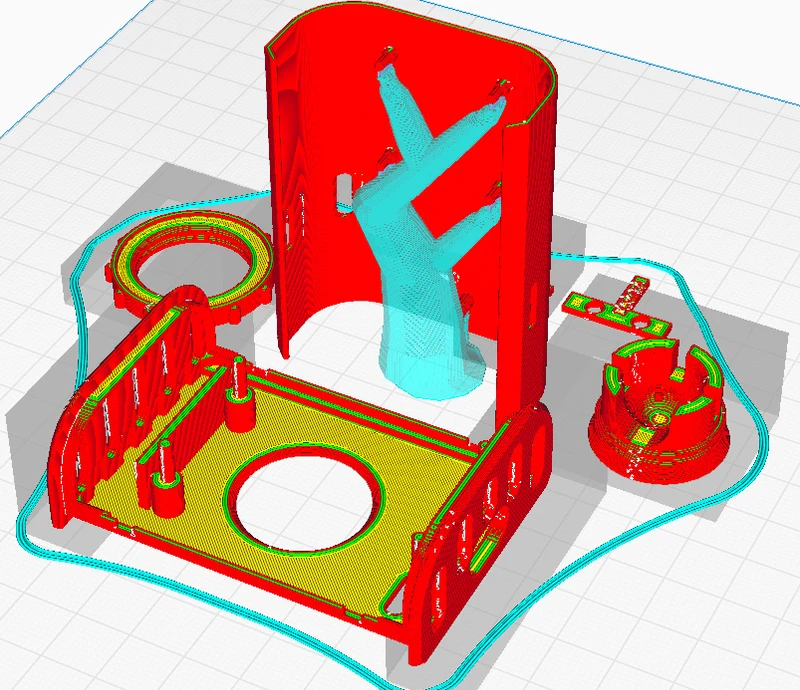

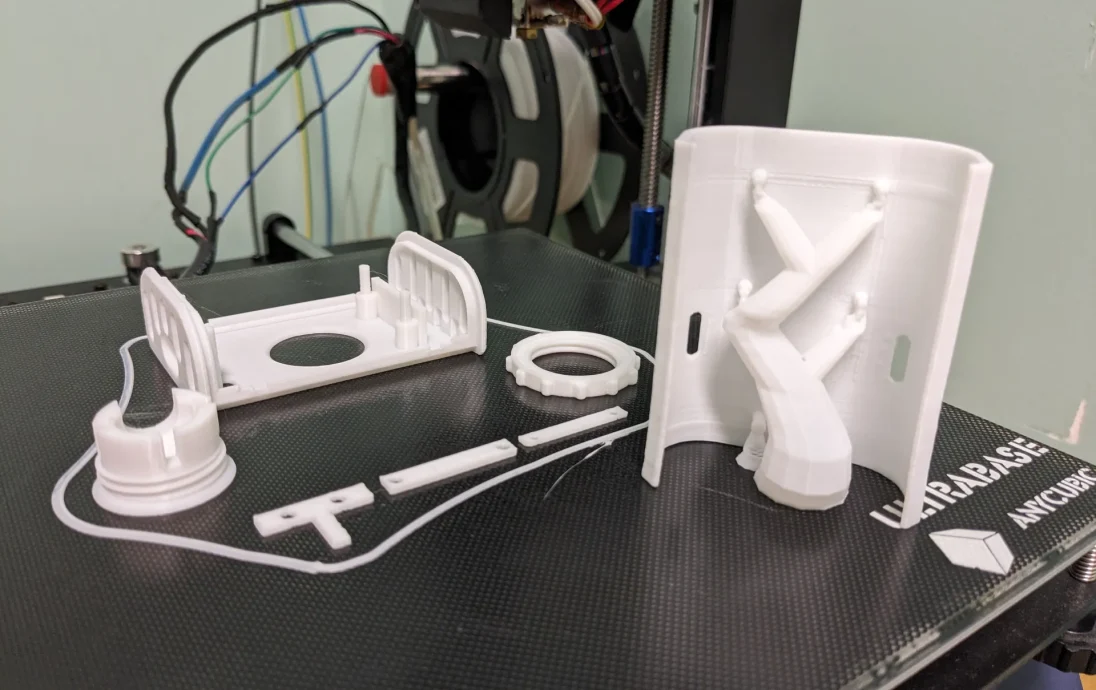

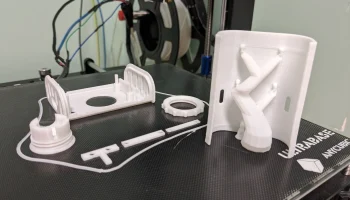

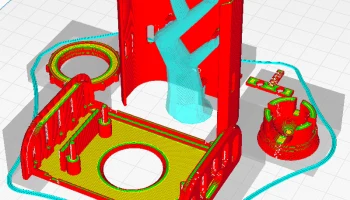

Для печати используйте стандартные настройки, я использовал белый цвет SUNLU PLA+ в своем старом Anycubic i3 mega, печать отличная, передней крышке требовались опоры только для выводов схемы (см. снимок экрана слайсера). Температура сопла 205°, температура слоя 60°, заполнение 10%, все остальное по умолчанию.

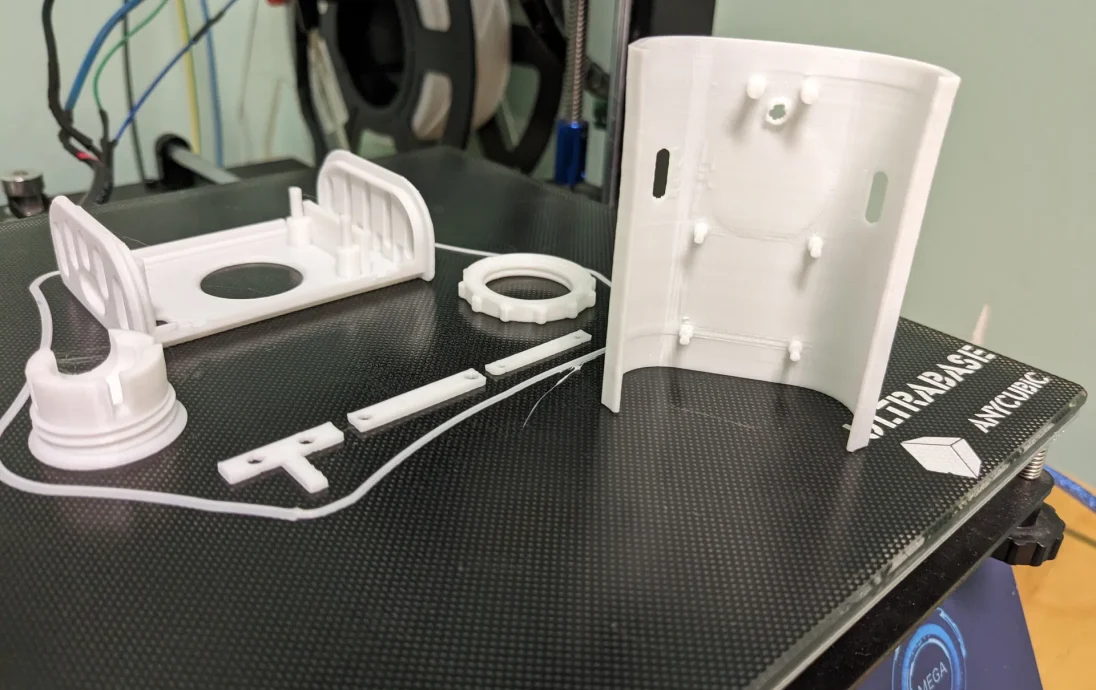

Все детали, кроме подставки, напечатаны менее чем за 3 часа.
