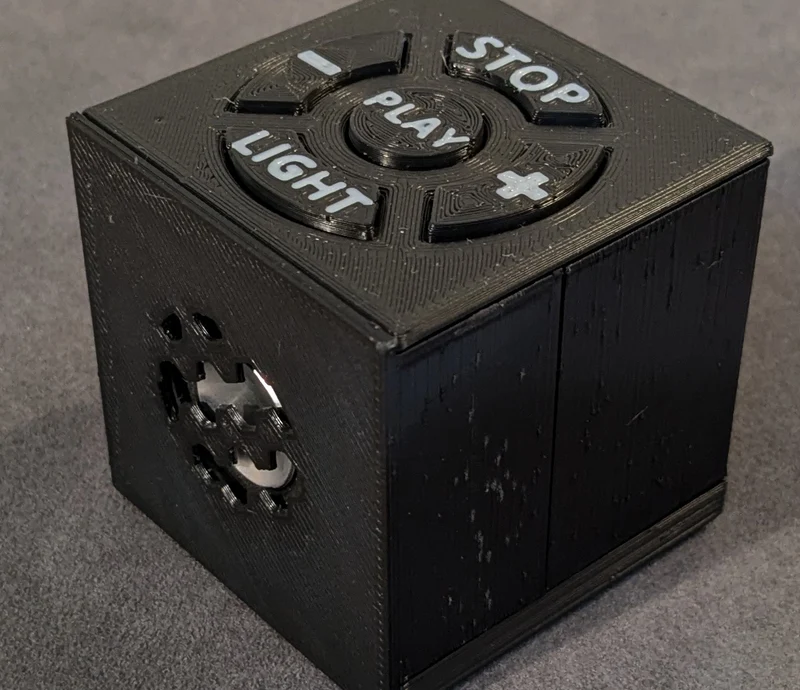

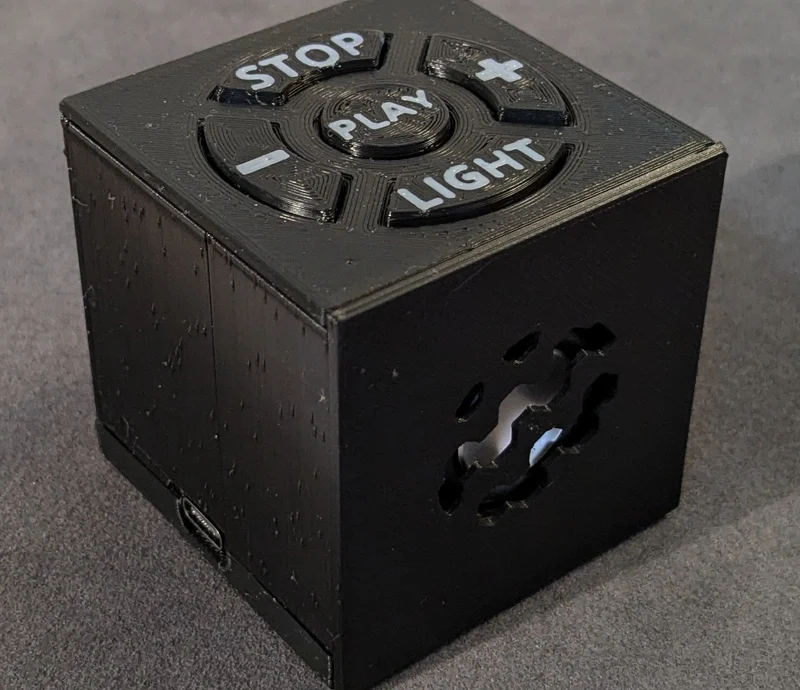

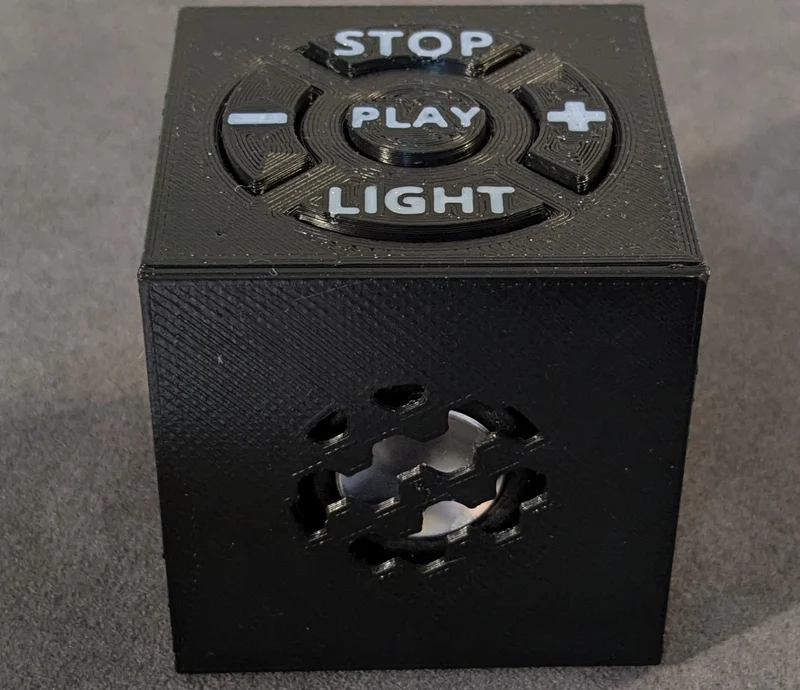

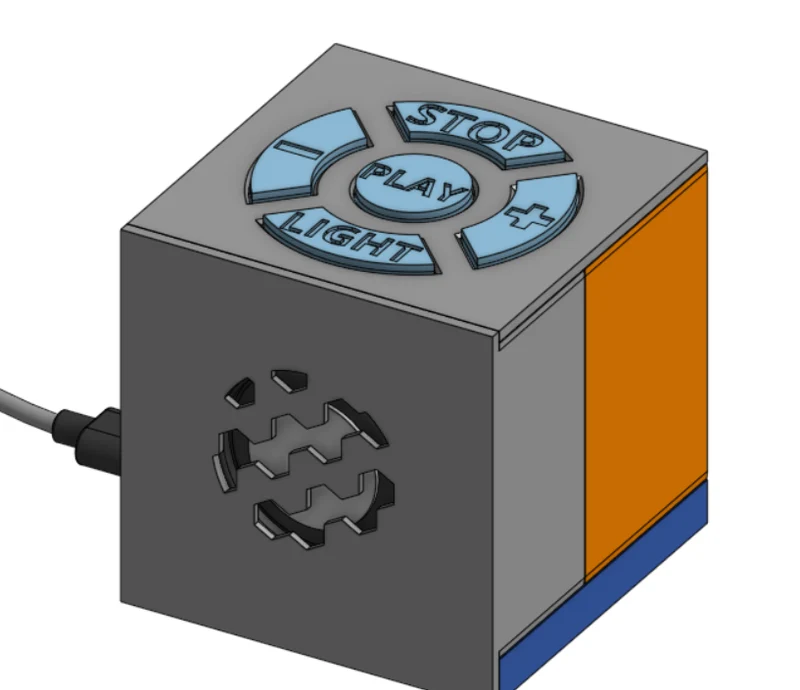

Мини-динамик ESPHome

Это небольшой динамик на базе ESP32 для использования с ESPHome, например. для воспроизведения звуков уведомлений от Home Assistant или прослушивания подкастов.

Сборка

Подробности сборки см. в инструкции по сборке в формате PDF. Шаги:

Нажмите и вставьте кнопки в «пластину для установки кнопок».
Выпаиваем электронику согласно принципиальной с��еме. Загрузите прошивку ESPHome и все протестируйте.
Вставьте «вставку-кнопку» в «верхнюю часть корпуса». «Вставка-пуговица» должна прилегать достаточно свободно и не должна заедать.
Поместите «пластину для установки кнопок» на «верхнюю» часть корпуса и временно вкрутите два винта, направленные назад, чтобы удерживать пластину.
Поместите «переднюю часть ��орпуса» на «верхнюю часть корпуса» и вкрутите два винта, чтобы удерживать переднюю часть.
Установите модуль динамика на винтовые стойки на передней панели корпуса. Кабели должны быть проложены в нижней части корпуса.
Удалите два винта, установленные на шаге 4.
Поместите «заднюю часть корпуса» на «верхнюю часть корпуса» и вкрутите два винта, чтобы удерживать заднюю часть.
Установите ESP32 в «дно корпуса». При печати из PLA защелки могут оказаться слишком жесткими, поэтому вам, возможно, придется добавить к ним немного горячего клея.
При использовании модуля ЦАП оберните его изолентой ИЛИ термоусадкой, чтобы избежать короткого замыкания. Затем поместите модуль в корпус за динамиком. Обратите внимание, что места для установки модуля НЕТ, так как я изначально не планировал его использовать.
Поместите «дно корпуса» на остальную часть узла и закрутите четыре винта.
При желании прикрепите фетровые ножки к четырем винтам внизу.

Электропроводка

Этот проект требует пайки электроники.

Подробную информацию см. в PDF-файле схемы. Обратите внимание, что точное подключение клавиатуры/кнопок НЕ имеет большого значения, поскольку его можно настроить в файле конфигурации ESPHome.

Конфигурация ESPHome

Пример конфигурации ESPHome представлен в файлах модели.

Непечатаемые элементы спецификации
Примечания к имени графа
1 WEMOS ESP32 D1 мини https://www.aliexpress.com/item/1005005972627549.html
1 модуль динамика https://www.aliexpress.com/item/1005005699690954.html
1 ЦАП I2S (опционально, рекомендуется) https://www.aliexpress.com/item/1005001700567983.html
5 кнопок 6x6 мм; ход 5 мм
10 горячих вставок M3, внешний диаметр ~4 мм
Винт 6 M3 x 6 мм
4 винта M3 x 10 мм
— Кабели различной длины
