МакеПро Стикс

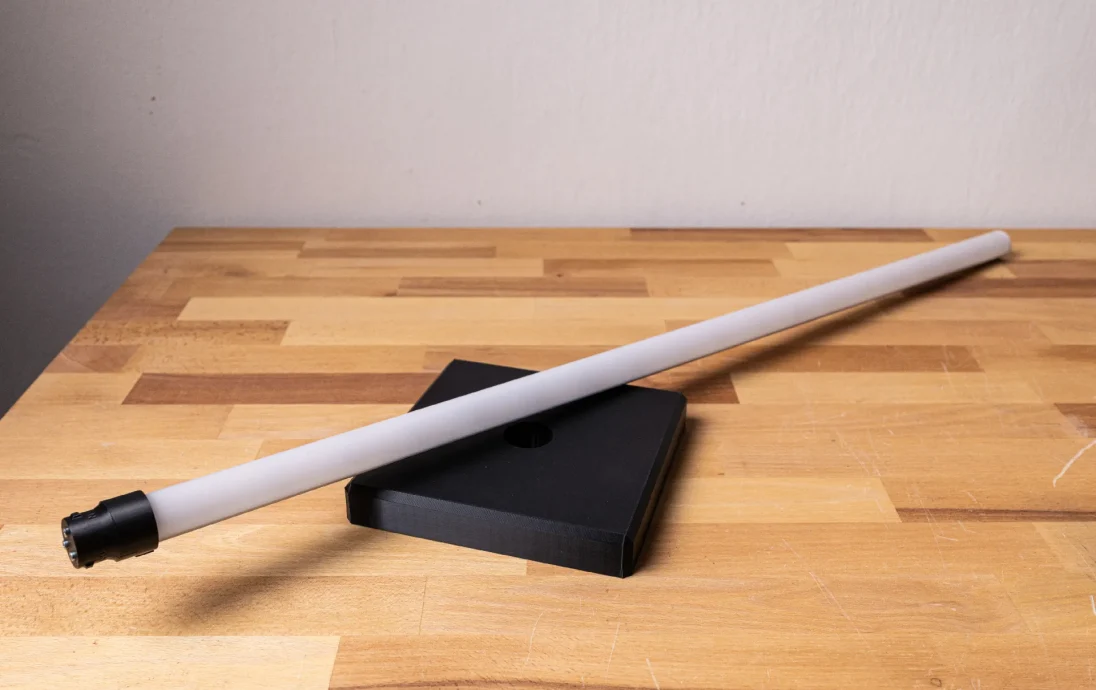

MakePro Stix — это модульная система светодиодных трубок, предназначенная для 3D-печати, разработанная MakePro для освещения мероприятий, видеопроизводства, домашнего декора и многого другого. Каждая «палочка» состоит из двух частей — корпуса с управляющей электроникой и съемной светодиодной трубки, — которые соединяются друг с другом с помощью специального поворотно-фиксирующего магнитного разъема. Он полностью с открытым исходным кодом: вы загружаете модели STL, получае��е доступное готовое оборудование, распечатываете детали, собираете, прошиваете прошивку, и вы готовы осветить свой следующий проект!

Ключевые особенности
Модульный и портативный

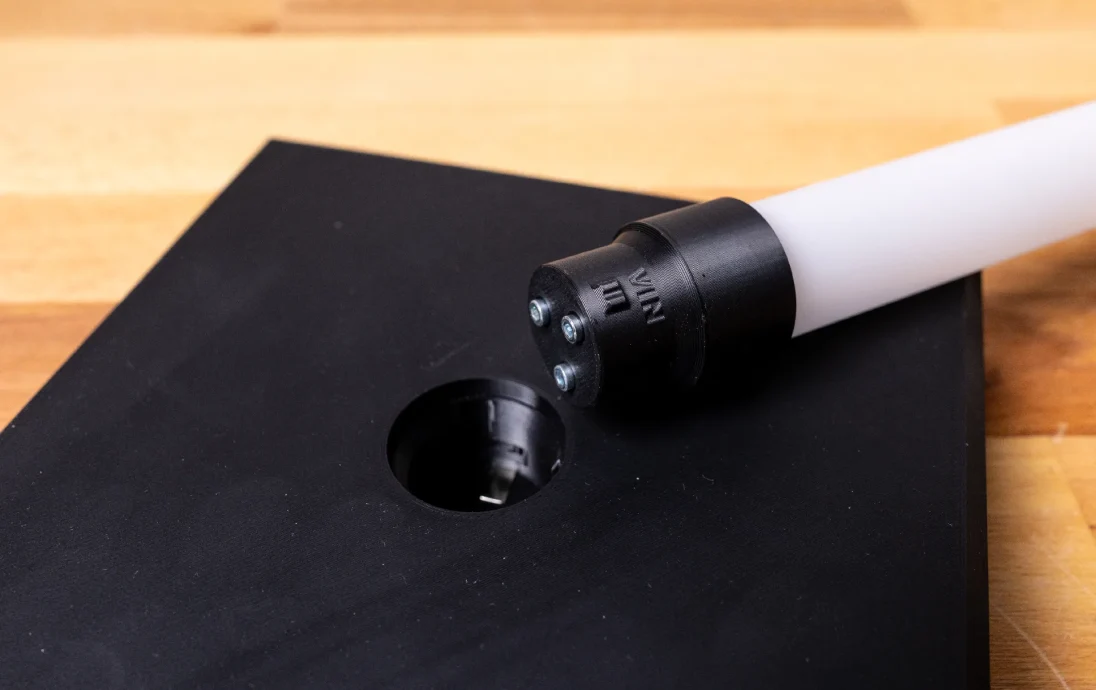

Магнитная защелка с возможностью нажатия и поворота гарантирует, что трубка встанет только в правильной ориентации — просто вставьте, поверните, и она надежно защелкнется на месте. При транспортировке трубки и основания аккуратно разделяются, что экономит место.

Заменяйте трубки разной длины на одном основании для гибкой настройки.

Двойные варианты питания

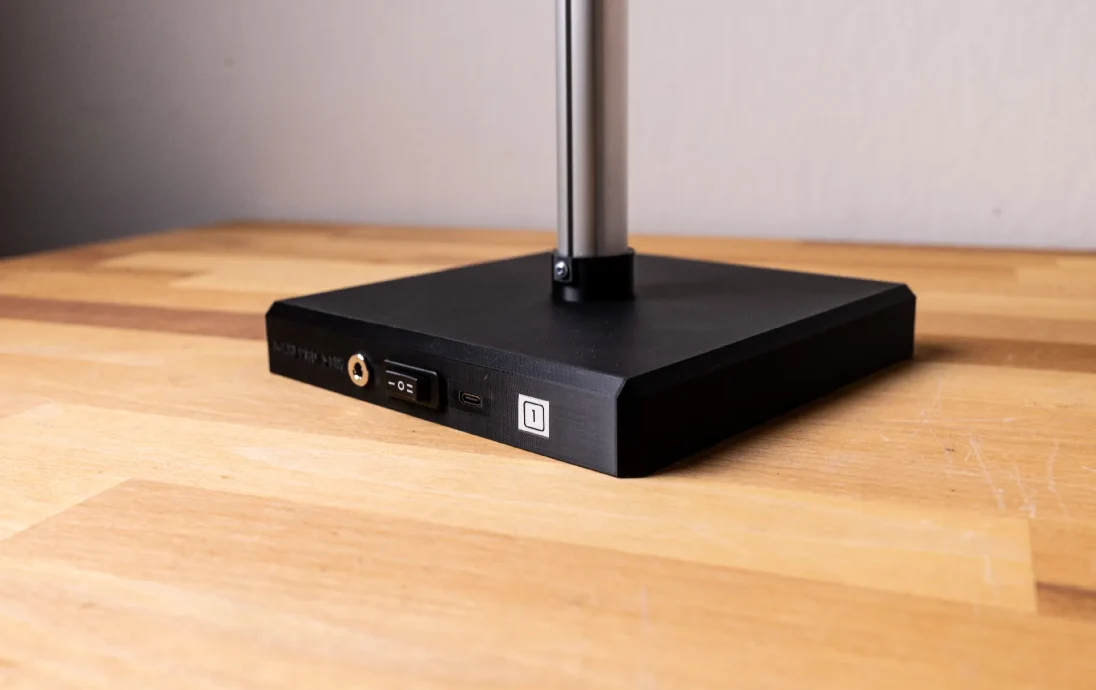

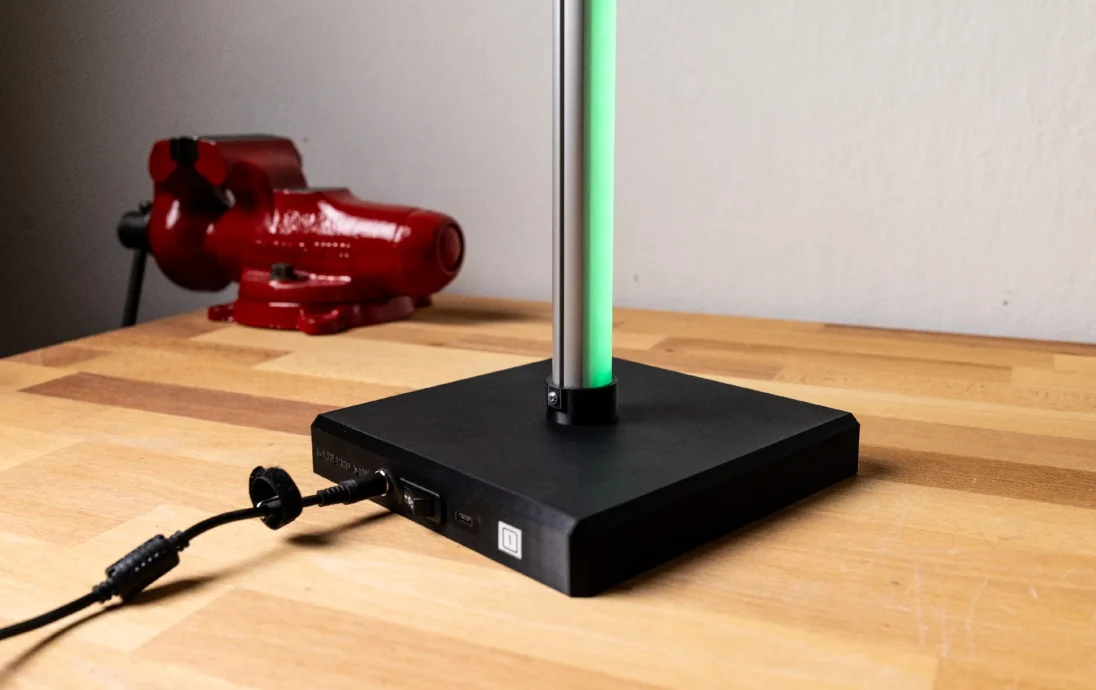

Питание осуществляется либо от USB-C PD (12 В через Power Delivery), либо от стандартного цилиндрического разъема 12 В постоянного тока. Простой ползунковый переключатель на основании выбирает источник.

Встроенные аккумуляторные блоки для беспроводной работы — В РА��РАБОТКЕ!

Интеллектуальное управление и эффекты

Работает на плате ESP32 или ESP8266 с прошивкой WLED с открытым исходным кодом, позволяющей управлять Wi-Fi через смартфон, настольное приложение, Home Assistant, MQTT или DMX (sACN/Art-Net).

Полный набор элементов управления цветом, яркостью и эффектами: предустановки, анимация и пользовательские последовательности.

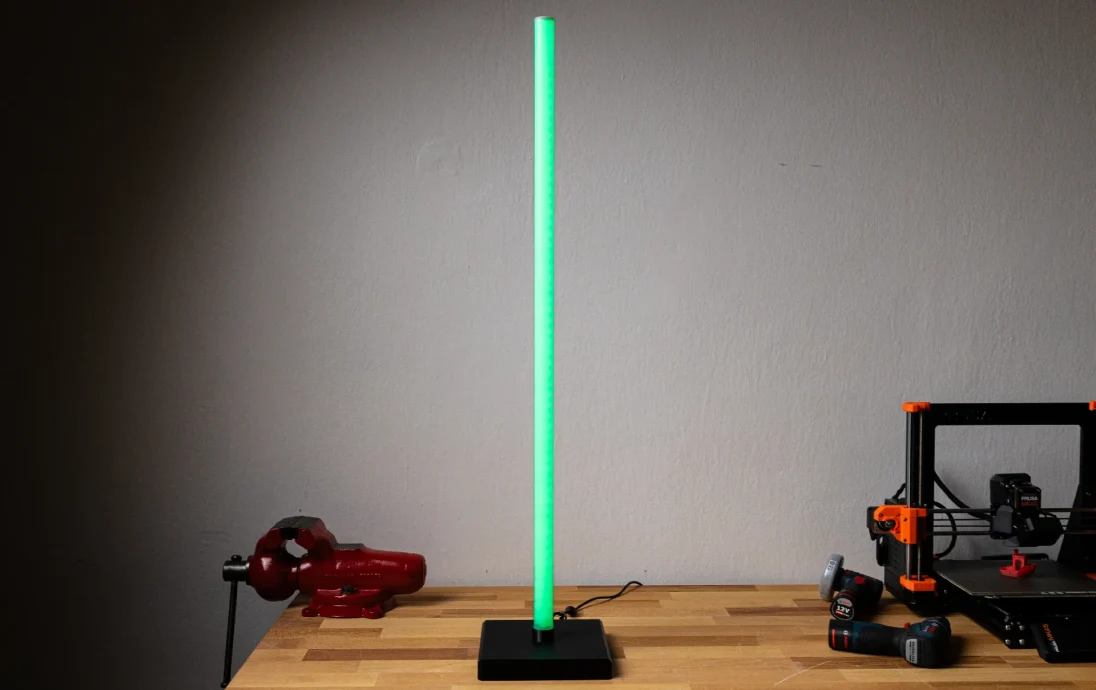

Высокая яркость и надежность

Используются две светодиодные ленты WS2811 на 12 В внутри алюминиевого профиля с защелкивающимся рассеивателем для равномерного освещения. При максимальной нагрузке и длине трубки 2 метра потребляется около 38 Вт.

Вы можете использовать только одну полоску с меньшей мощностью!

Электроника и магнитные контакты напечатаны из термостойкого ASA; обложки напечатаны PLA; накладка на трубку возле светодиодов из PETG для обеспечения термостойкости.

Руководство по сборке

Посмотрите наше видео на YouTube с полной сборкой!

1) Резьбовые вставки для термовставки

С помощью паяльника (или инструмента для вставок) и плоскогубцев вставьте восемь вставок M3 в основание вверх, вставляя край вперед. Прежде чем двигаться дальше, дайте вставкам полностью остыть.

2) Заполните базу

Вставьте модуль Laskakit ESP32-C3 в печатный держатель и закрепите винтом M3.

Установите плату USB-C PD и разъем постоянного тока в соответствующие слоты.

Подсоедините кабели плюс/земля/данные к подпружиненным магнитным контактам, соблюдая полярность.

Подключите все кабели, как показано на рисунке ниже. (разъем на ESP не ��вляется обязательным).

Прикрутите нижнюю крышку винтами М3; убедитесь, что кабели не защемлены.

3) Прошивка и настройка прошивки WLED

Подключите плату Laskakit к компьютеру и откройте веб-установщик WLED. Выберите «простую» сборку, выберите версию 0.15.0, выберите порт «USB G-TEC» и нажмите «Установить».

Перезагрузите плату, затем используйте «Подключиться к Wi-Fi», чтобы подключиться к сети. В пользовательском интерфейсе WLED:

Установите уникальное имя хоста (например, STIX10).

Настройте предпочтения светодиодов: количество светодиодов (например, 40 сегментов), тип (WS2811), отключите ограничитель яркости для лент 12 В (из-за использования внешнего источника питания).

Для использования с DMX: в разделе «Интерфейсы синхронизации» выберите Art-Net (или sACN), при необходимости установите юниверс и начальный адрес DMX.

4) Подготовьте и вставьте светодиодные ленты.

Отрежьте и припаяйте полоски WS2811 12 В нужной длины (одна или две на трубку). Тщательно припаяйте разъемы питания/данных; протестируйте на стенде источник питания, чтобы убедиться в правильности полярности и целостности сигнала.

Прикрепите кабели к болтам с помощью винтов.

Вам нужно сделать небольшую модификацию трубы и профиля.

5) Прикрепите торцевые заглушки

Прижмите напечатанные торцевые заглушки к концу алюминиевого профиля, чтобы запечатать и защитить светодиоды.

6) Окончательная сборка и использование

Совместите трубку с держателем основания, вставьте ее полностью и поверните, чтобы зафиксировать. Подключите адаптер USB-C с поддержкой PD 12 В или источник постоянного тока, а затем управляйте с помощью приложения WLED, Home Assistant или консоли DMX.

3D-печатные детали

Рекомендации по печати:

Поддержка не требуется
Все напечатано толщиной слоя 0,2 мм, 20% заполнением и 2 периметрами.
Просверлите монтажные отверстия М3 сверлом 3 мм для снятия однослойной опоры.

Мате��иалы

Основание + нижняя крышка — напечатано PLA (можно напечатать на более качественном материале для наружного применения)
Основание и вставка — напечатаны в ASA для d.
