Обзор проекта: Умный очиститель воздуха своими руками с высоким статическим давлением

Этот проект представляет собой изготовленную по индивидуальному заказу высокоэффективную систему очистки воздуха. Он устраняет разрыв между доступными самодельными коробками «Corsi-Rosenthal» и интеллектуальными очистителями премиум-класса, используя специализированный фильтр Xiaomi Smart Air Purifier 4 Pro, управляемый микроконтроллером ESP32 для автоматического, сенсорного контроля качества воздуха.

Основные компоненты и технические характеристики

Фильтрация: используется фильтр Xiaomi 4 Pro с высокоэффективным слоем HEPA и активированным углем. Он предназначен для улавливания 99,97% частиц размером 0,3 мкм и устранения запахов/ЛОС.

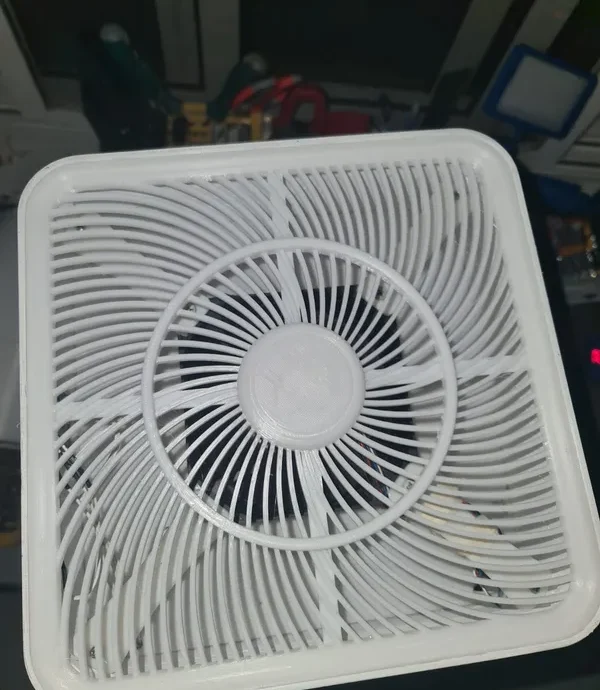

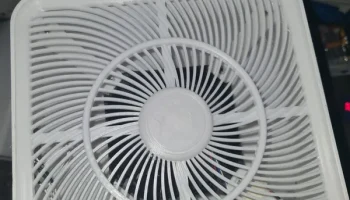

Двигатель воздушного потока: оснащен вентилятором Delta AFC1212DE (120 x 38 мм).

Статическое давление: этот вентилятор предназначен для преодоления значительного сопротивления, обеспечивая прохождение воздуха через среду HEPA, а не остановку.

Управление: встроено через ШИМ (широтно-импульсную модуляцию) через ESP32 для регулирования скорости.

Сенсорный люкс:

PM2.5/PM10: Plantower PMS5003 обеспечивает лазерное обнаружение частиц, обеспечивая точность профессионального уровня для мониторинга качества воздуха в режиме реального времени.

Климат: базовые датчики (например, DHT22 или BME280) отслеживают температуру и влажность окружающей среды, чтобы контролировать уровень комфорта в помещении.

Мозг: ESP32 обеспечивает логику «автоматического режима» (ускорение при повышении уровня пыли) и обеспечивает подключение Wi-Fi для интеграции в экосистемы умного дома (например, Home Assistant, ESPHome или Blynk).

Ключевые особенности

Точный мониторинг: в отличие от «тупых» вентиляторов, сделанных своими руками, это устройство мгновенно реагирует на изменения окружающей среды (например, дым от приго��овления пищи или пыльцу) благодаря датчику Plantower.

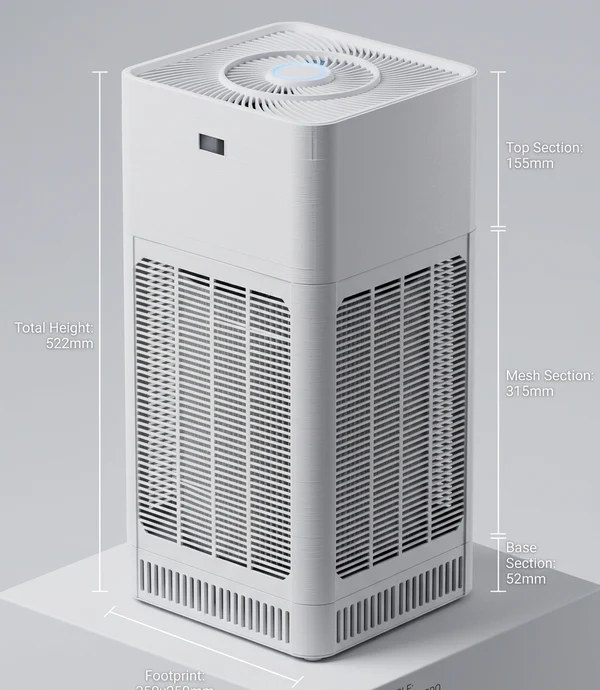

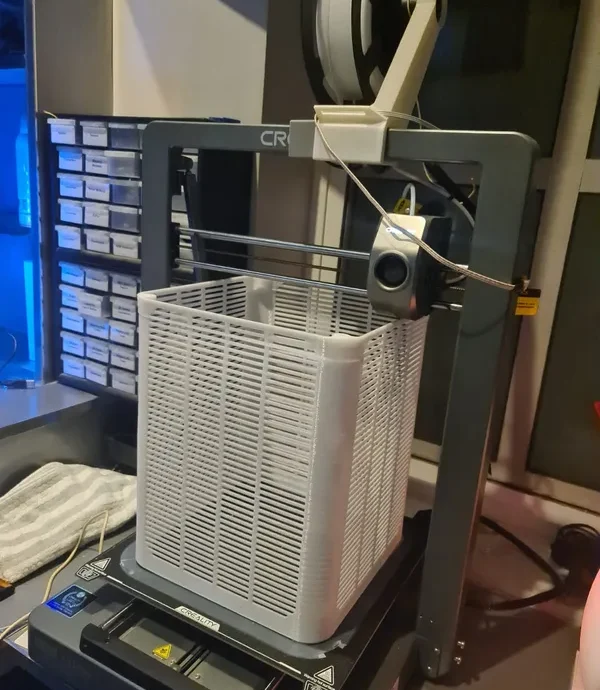

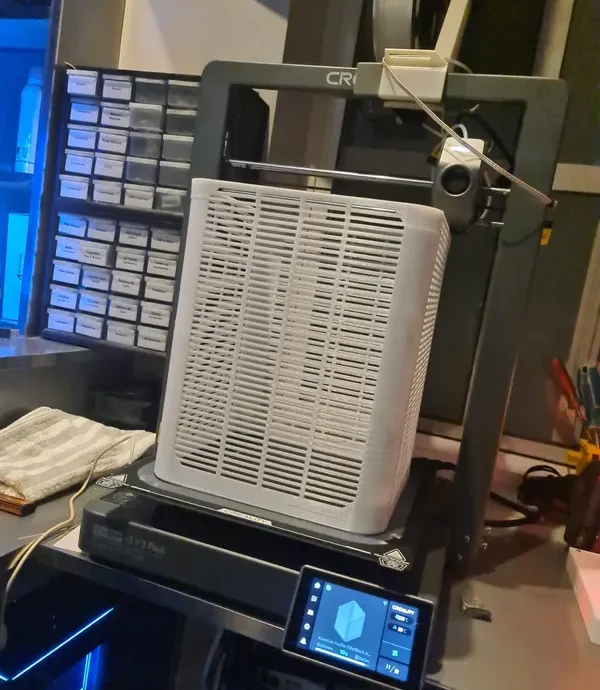

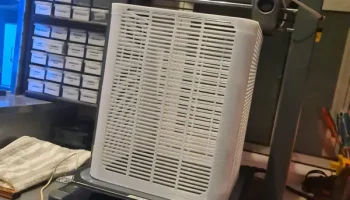

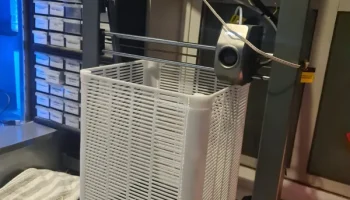

Специальный корпус: Белый решетчатый корпус обеспечивает забор воздуха на 360 градусов, максимально увеличивая площадь поверхности фильтра Xiaomi.

Высокий потенциал CADR: Благодаря высокой скорости вращения и давлению вентилятора Delta, это устройство, вероятно, достигает скорости подачи чистого воздуха (CADR), которая конкурирует или превосходит многие розничные устройства среднего класса.
