Умное расширение Belimo CRA24-B1P

Введение

Belimo CRA24-B1P — это контроллер вентиляции воздуха («ovladač rekuperace»), который не поддерживает умные дома, и управлять им можно только с помощью кнопки.

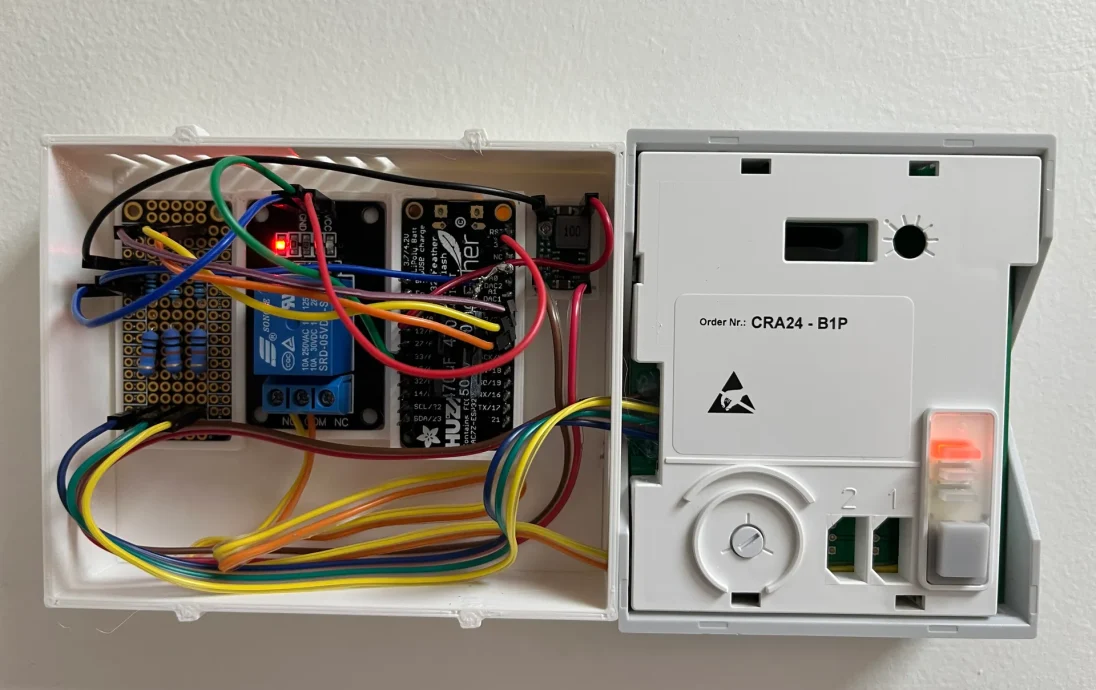

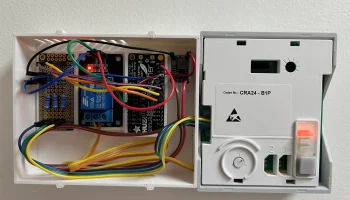

Это отстой, поскольку с его помощью нельзя автоматизировать, но, к счастью, есть способ расширить его. Я нашел способ прикрепить (припаять) 7 проводов к оригинальному контроллеру и полностью управлять им с помощью микроконтроллера.

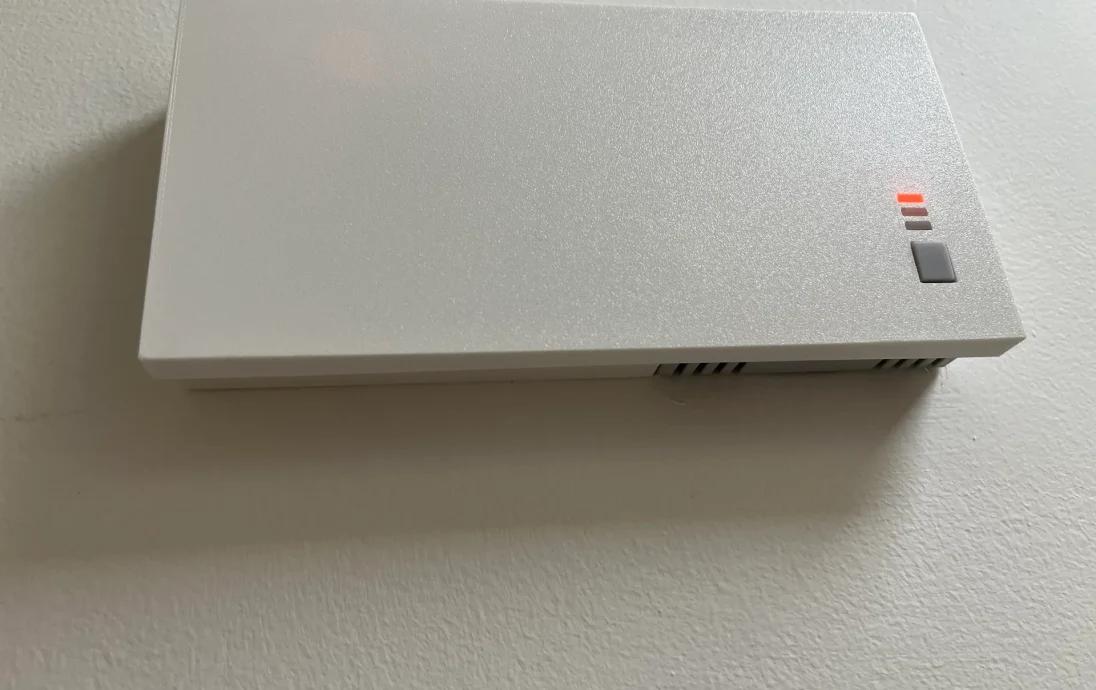

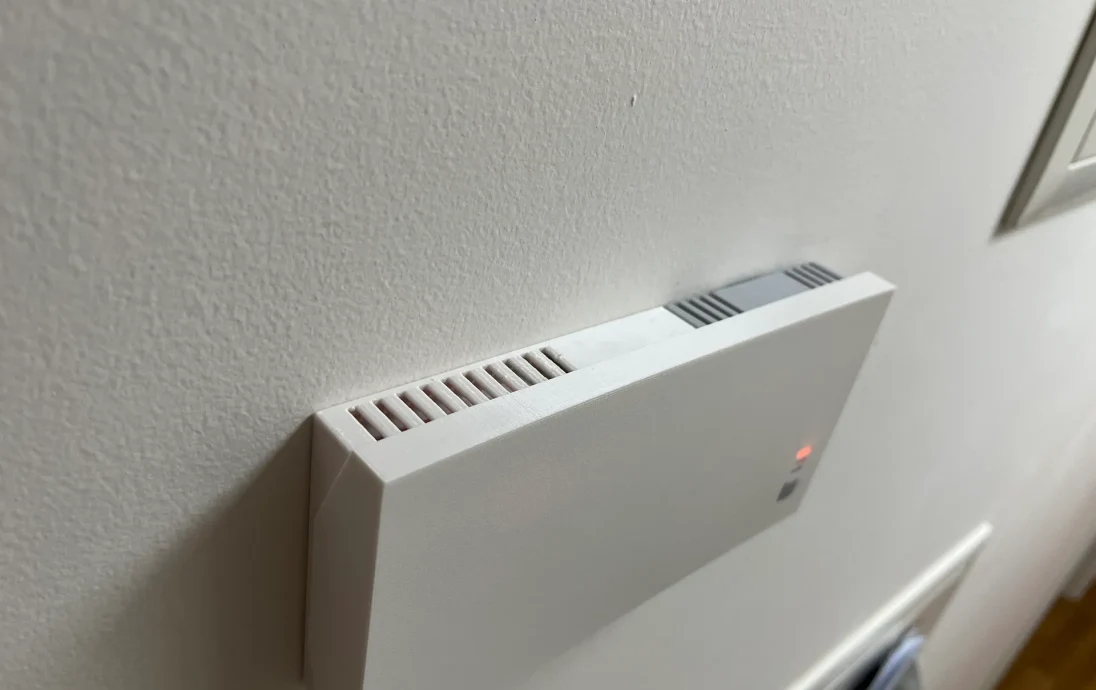

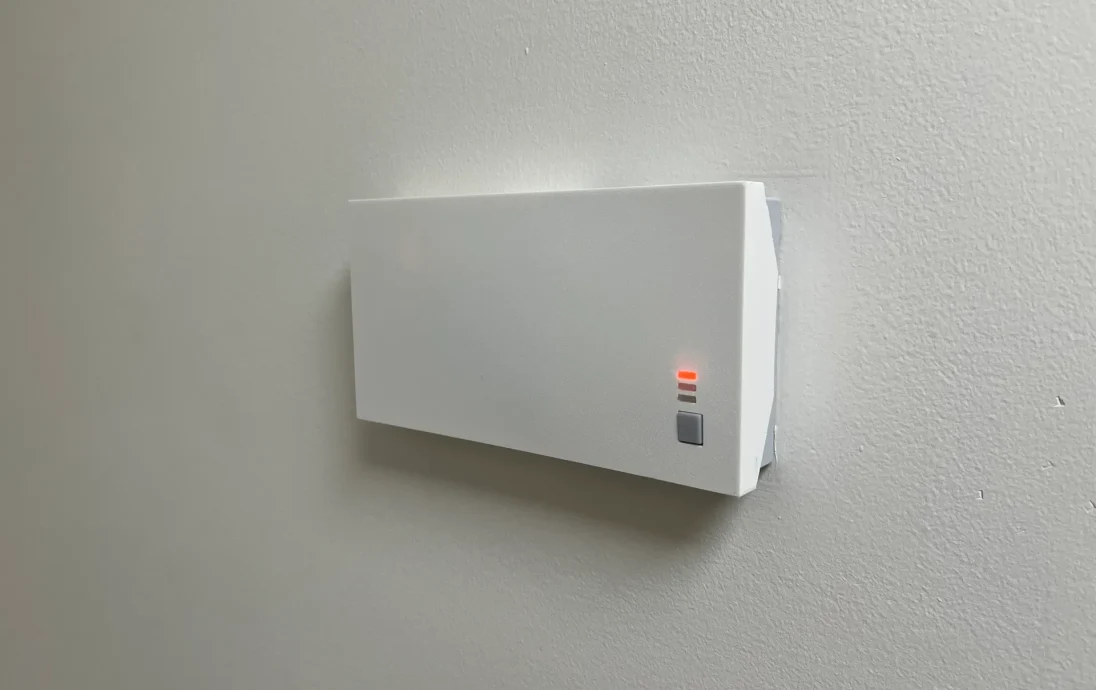

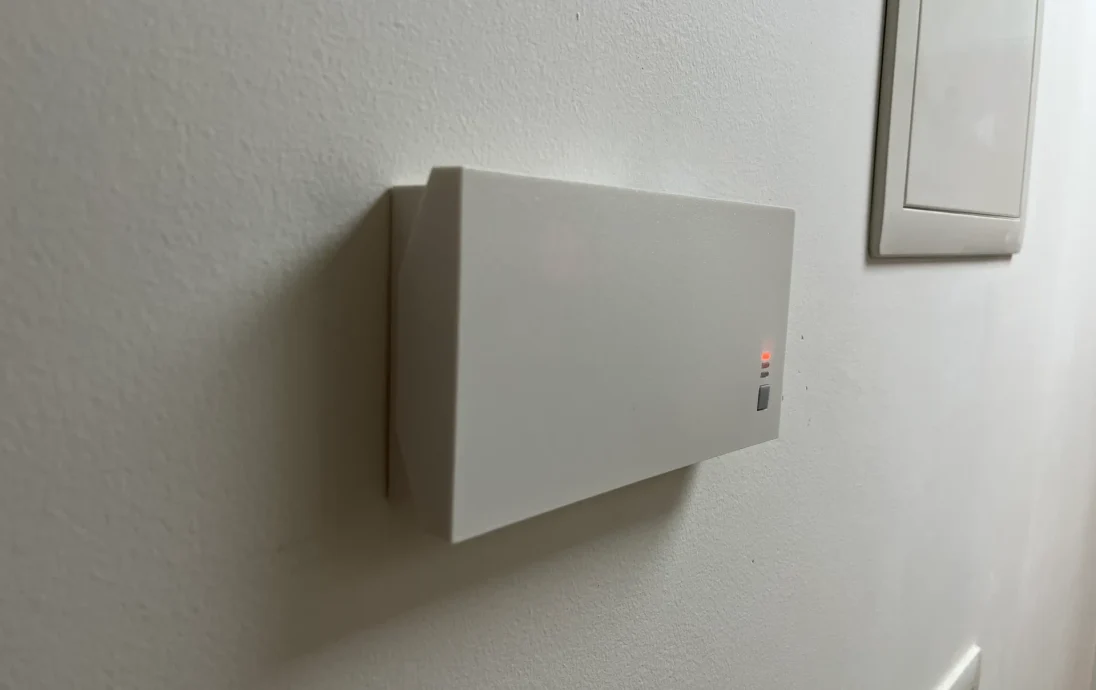

В этом тексте рассматривается сам корпус, а не электроника. Если вас интересует электронная часть (как ее подключить, какие компоненты нужны и ищете прошивку), вы можете найти ее на моем GitHub.

Особенности

Прошивка, которую я написал, реализует MQTT, и ее можно настроить для прямого представления как устройства HomeKit, если кто-то этого хочет (я предпочитаю MQTT, поскольку у меня есть серверная часть NodeRed, в которой я представляю ее как устройство HomeKit, это дает вам больше гибкости и возможностей отладки). Какой бы патч вы ни выбрали, позже вы сможете управлять им с помощью Siri, и он отлично работает! :)

Контроллером можно полностью управлять через MQTT.
Контроллер отправляет любое изменение статуса через MQTT.
Контроллер может иметь состояние по умолчанию (когда питание отключается, вам не нужно вручную нажимать кнопку, чтобы запустить его, но вы можете просто установить, что, например, «высокий» является состоянием по умолчанию после отключения и повторного включения питания...)
Инструкции по печати

Я пробовал печатать PETG, заполнение 15%, везде плотные опоры (они нужны для крошечных крючков и их очень легко снять...). Я использовал сопло 0,6 мм с высотой слоя 0,15 мм и скоростью печати 75% на текстурированной опорной плите (вы можете использовать более высокую скорость на других опорных плитах или после того, как первый слой будет готов...).
