Ролики для катушки нити для контейнера Rubbermaid на 21 с...

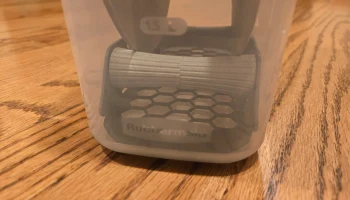

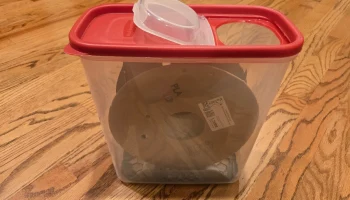

Компания Rubbermaid продает изготовленные в США контейнеры для хранения пищевых продуктов емкостью 5 л, которые идеально подходят для хранения отдельных катушек с нитью для 3D-принтеров весом 1 кг. Они также продают крышку для коробок с хлопьями, которая запечатывает эти контейнеры для использования в качестве сухой коробки с откидной крышкой, что позволяет печатать прямо из контейнера, не сверля отверстий.

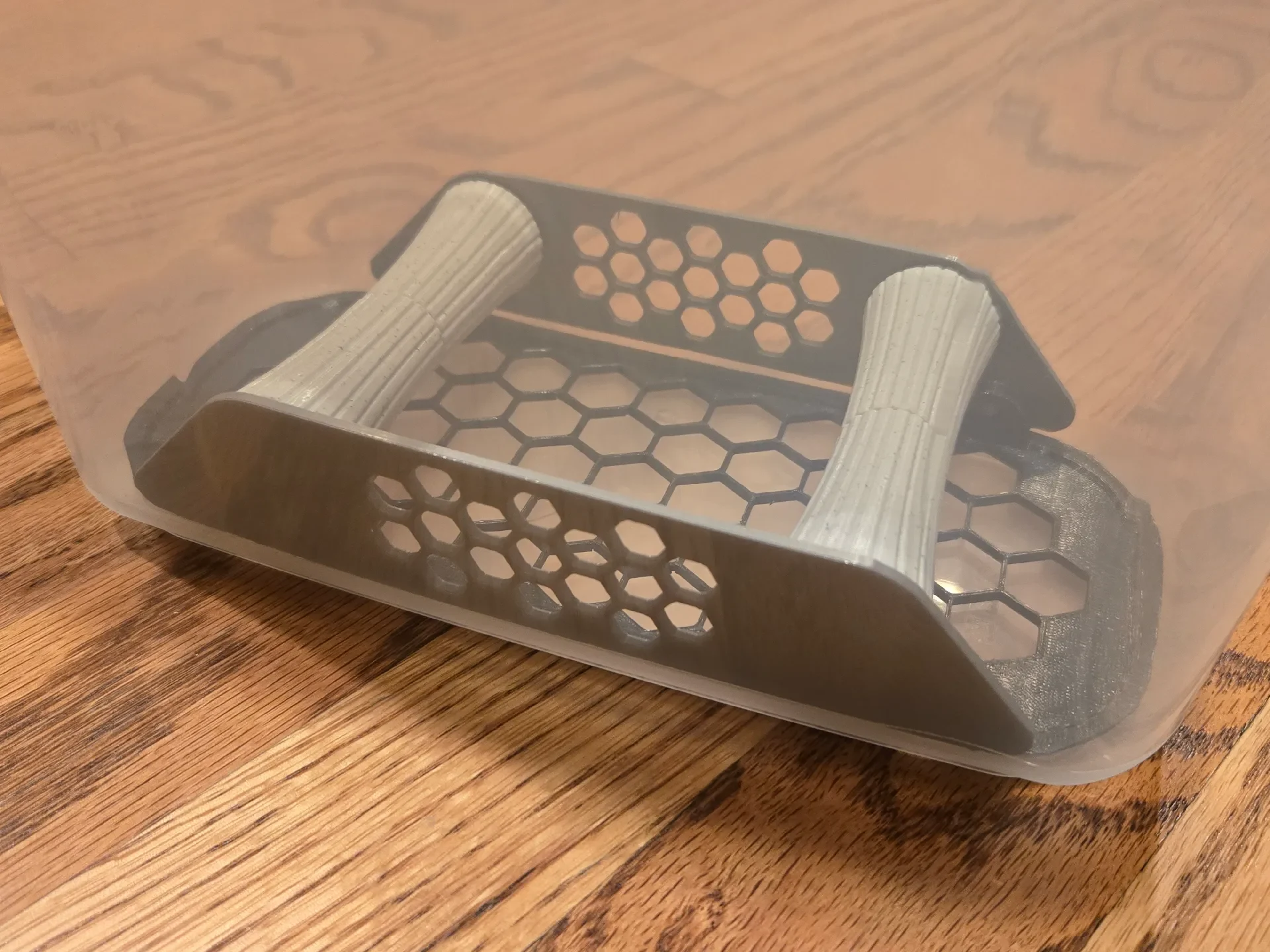

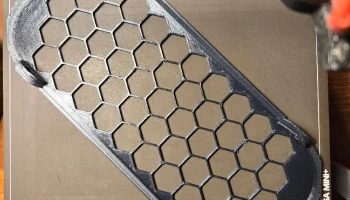

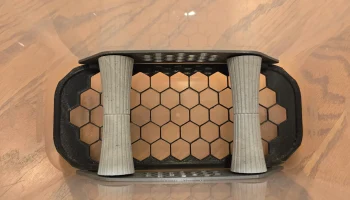

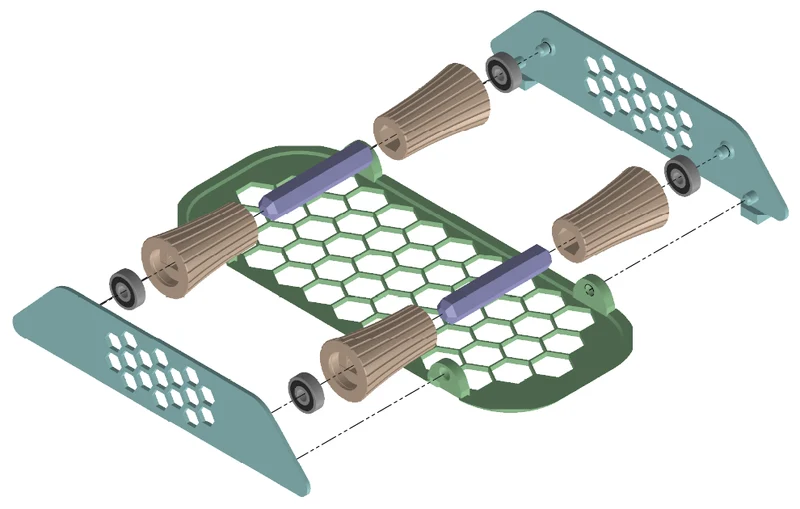

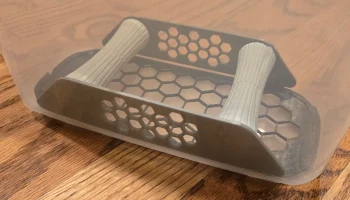

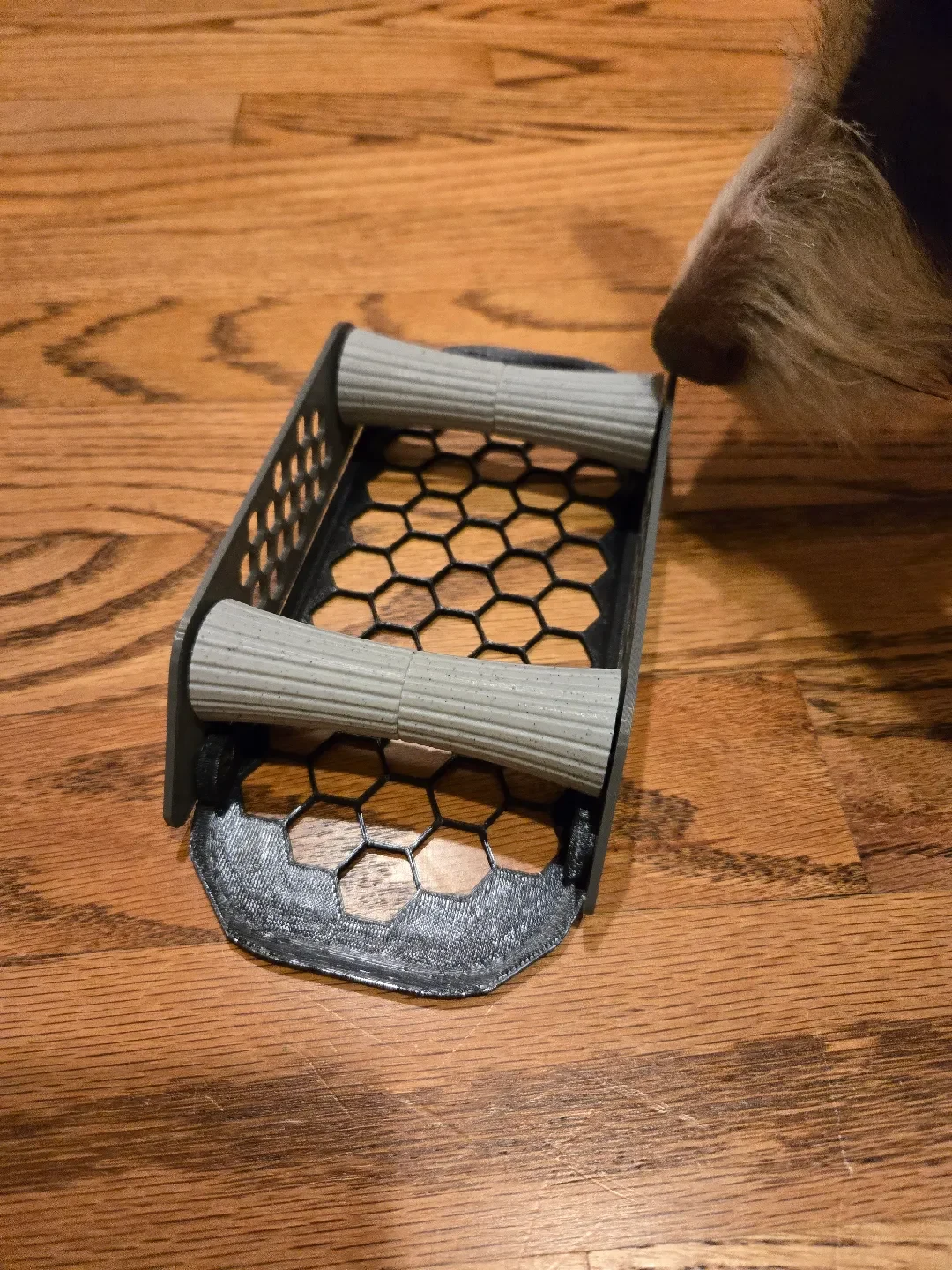

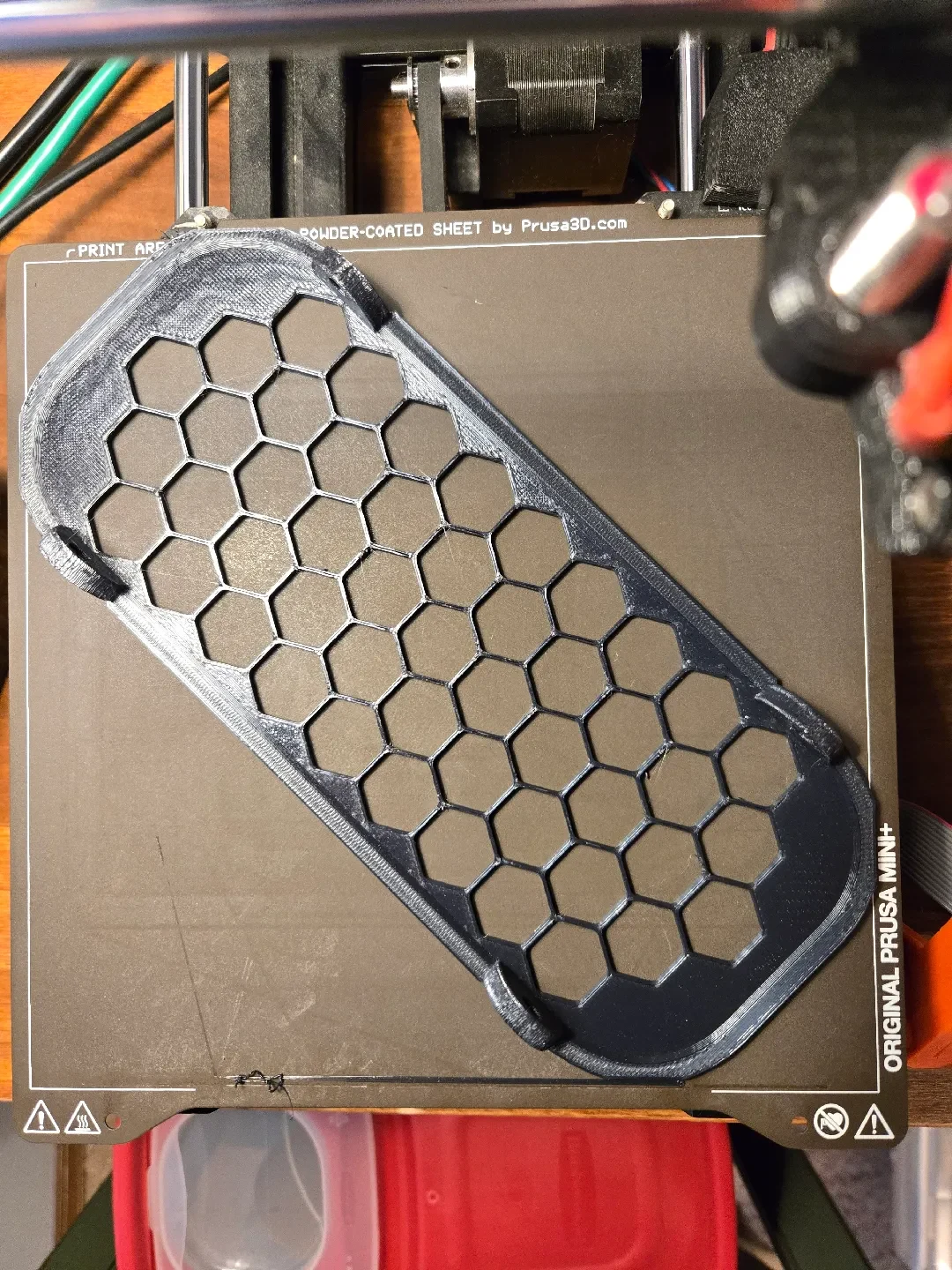

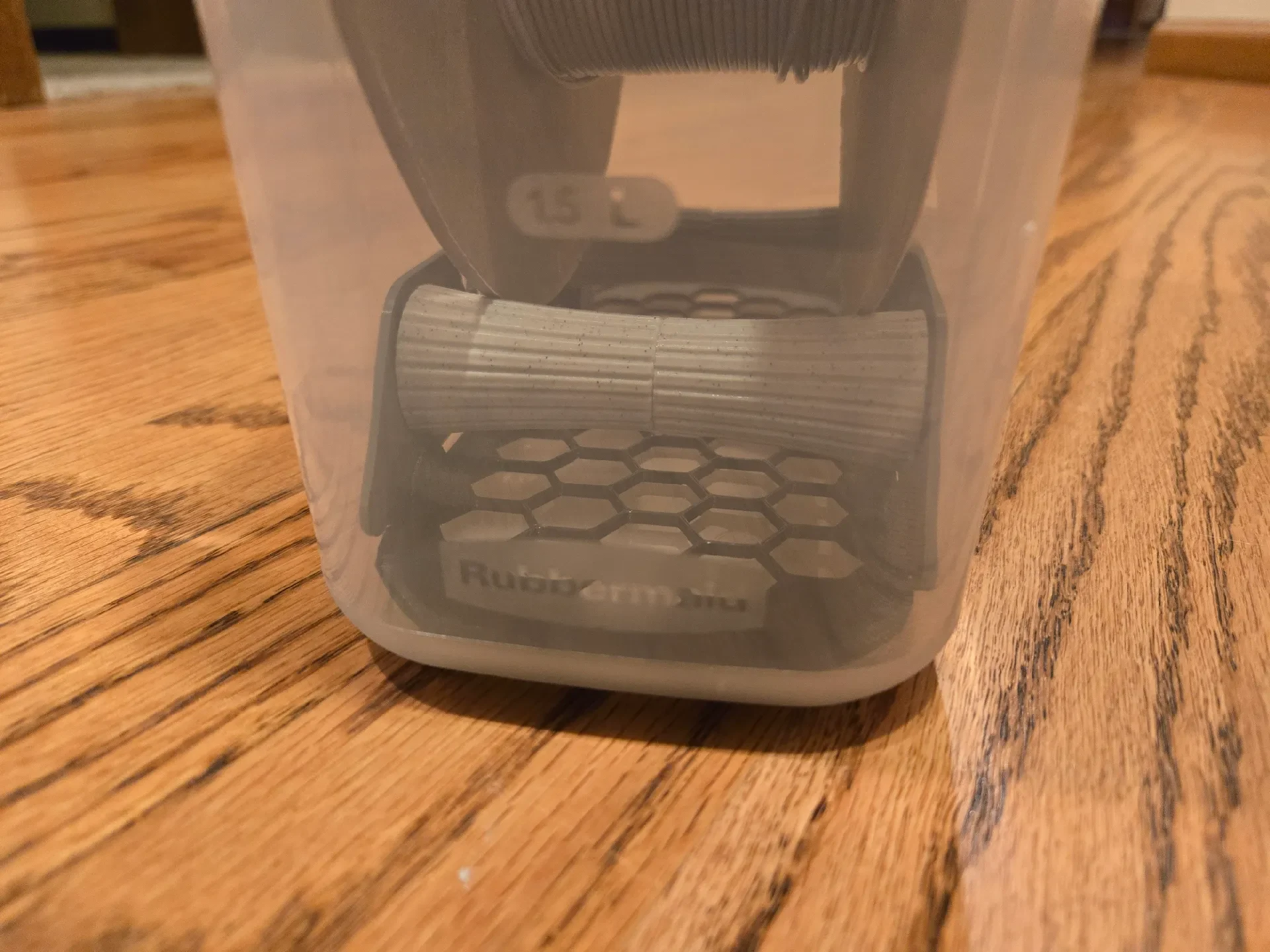

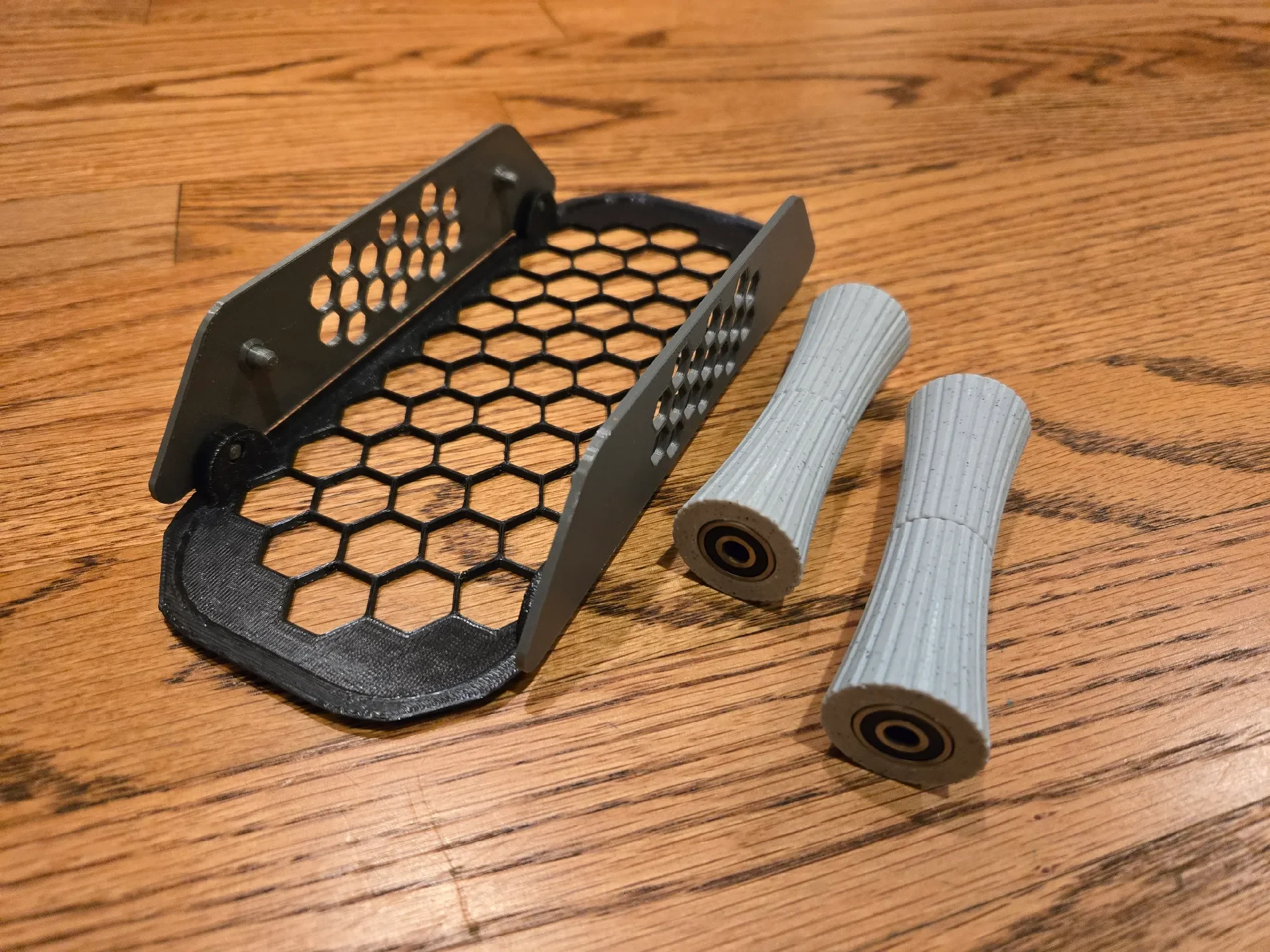

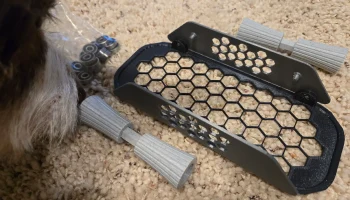

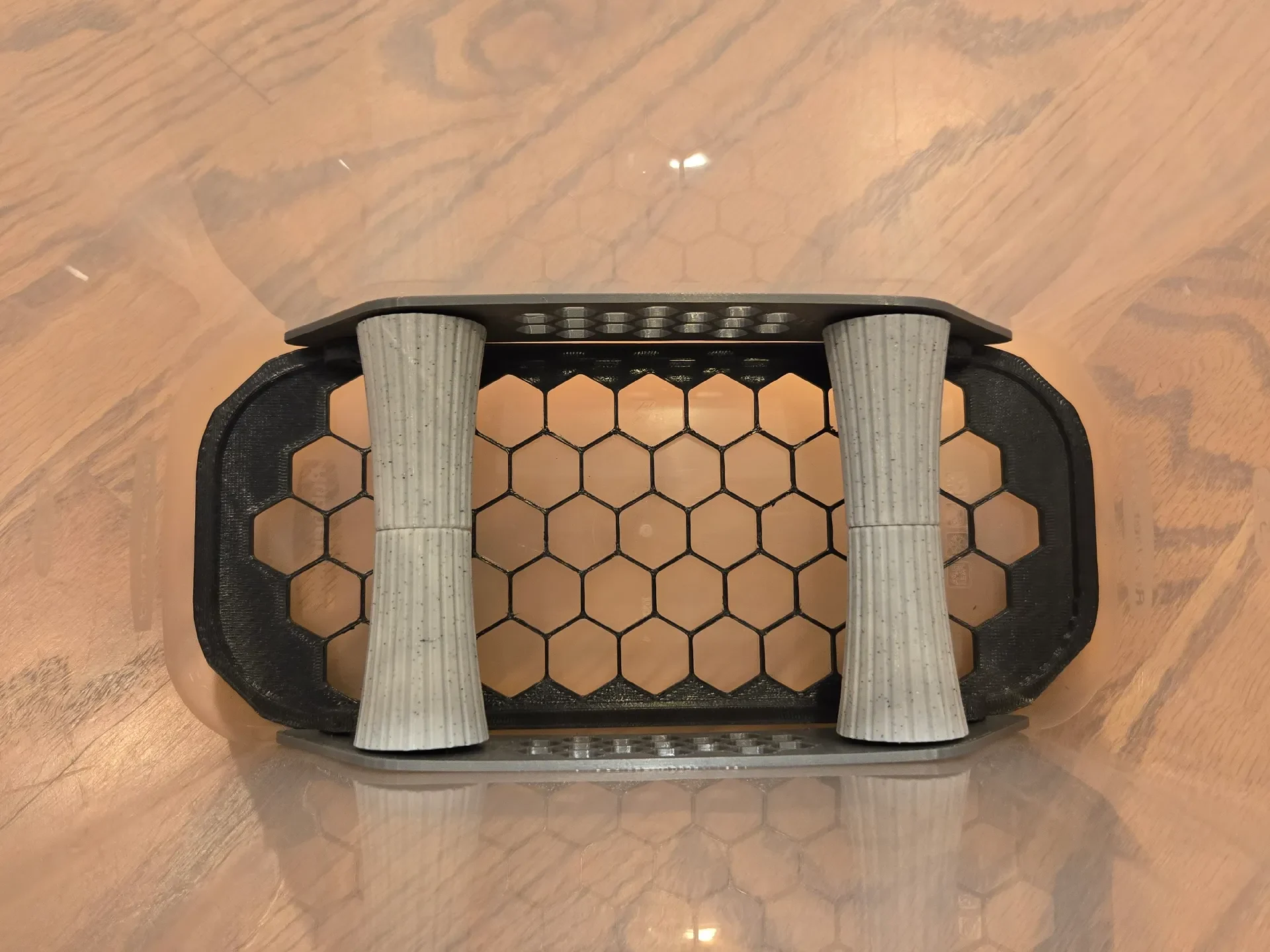

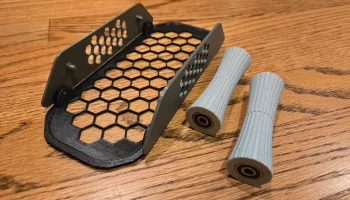

Этот роликовый узел был модифицирован так, чтобы он помещался в нижней части этих контейнеров, обеспечивая зазор для катушки до откидной крышки, и все это можно печатать на печатной платформе Mini+ 180x180 мм. Вам нужно всего лишь запрессовать четыре шарикоподшипника 625-2RS размером 5x16x5 мм в концы роликов, сжать ролики вместе с помощью печатных шестигранных штифтов, установить ролики между боковыми пластинами и прижать боковые пластины к опорной пластине.

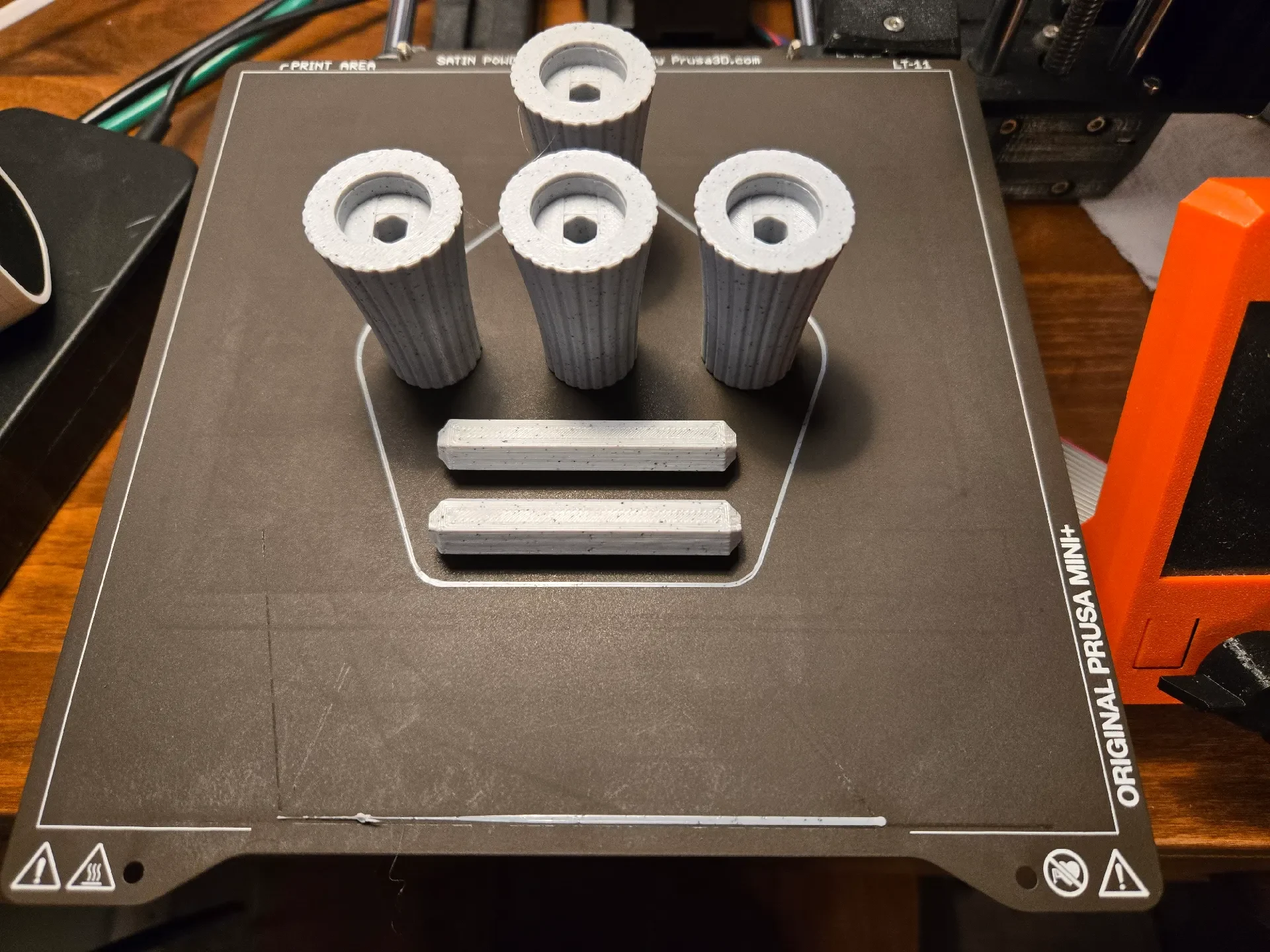

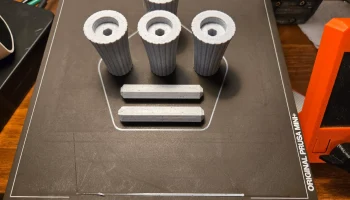

Никакой поддержки печати или дополнительного оборудования не требуется. Я воспроизвел последовательные перемычки в гнез��ах подшипников, но напечатал ролики гнездами подшипников вверх, поэтому перемычки вообще не требуются. Горизонтальные отверстия для штифтов в основании печатаются достаточно хорошо без опор, поэтому я не стал их отрывать.

Я планирую спроектировать вставку для откидной крышки, чтобы нить можно было подавать прямо из контейнера для хранения в принтер.
