Корпус часов BCD для ESPHome

Я хотел создать часы BCD, похожие на те, которые я получил от ThinkGeek.

Я использовал 24 светодиода со скоростью 60 ppm в четырех полосах по шесть пикселей. На задней панели имеется канал вместе со светодиодными «центральными маркерами».

Все соединения выполняются с помощью магнитов 6х3 мм.

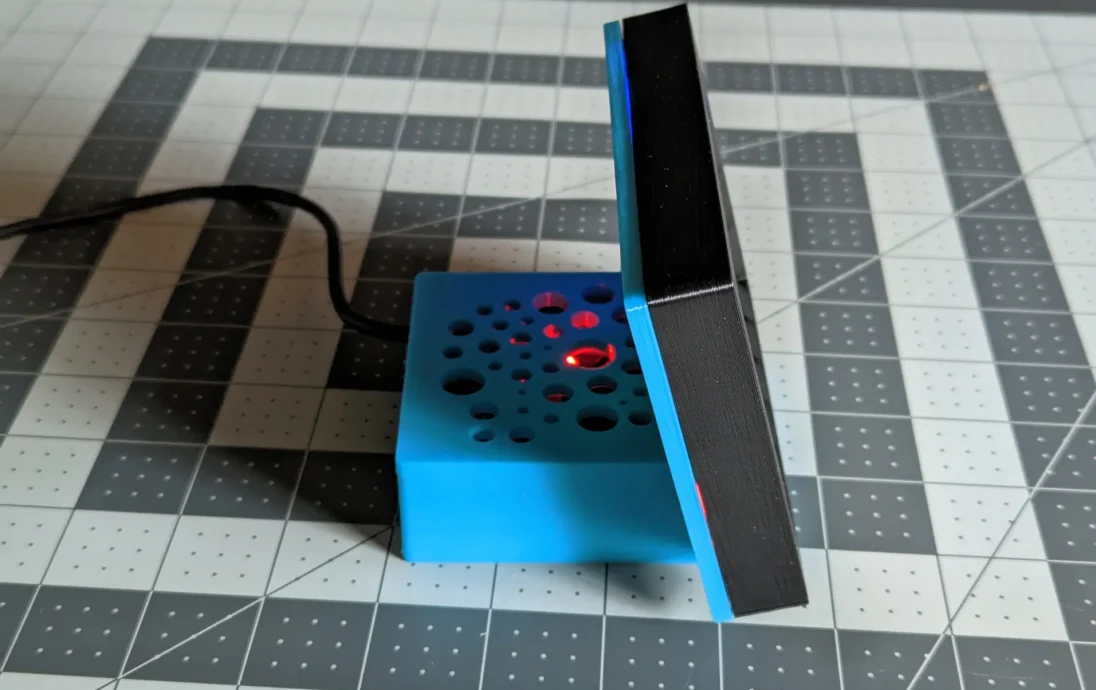

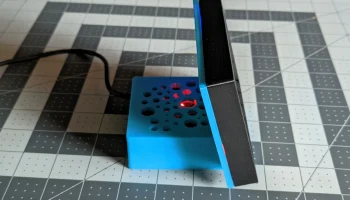

В комплект подставки не входят стойки для печатных плат. Возможно, вы захотите добавить свой собственный.

Код ESPHome для часов можно найти на Github.

Я включил экспорт Fusion 360. Это **в основном** обусловлено параметрами пользователя. Я сгруппировал логические части и дал им имена. Тем не менее, вам будет полезно изучить, как это делается, прежде чем пытаться внести изменения. Никаких гарантий, что я все сделал «правильно» ;)

Подробности печати и постобработки
Распечатайте в предусмотренной ориентации.
Я напечатал все с высотой слоя 0,3 мм, примерно 20% заполнения.

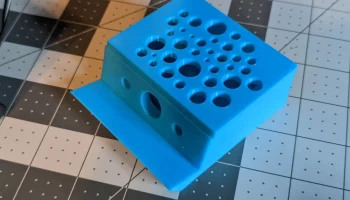

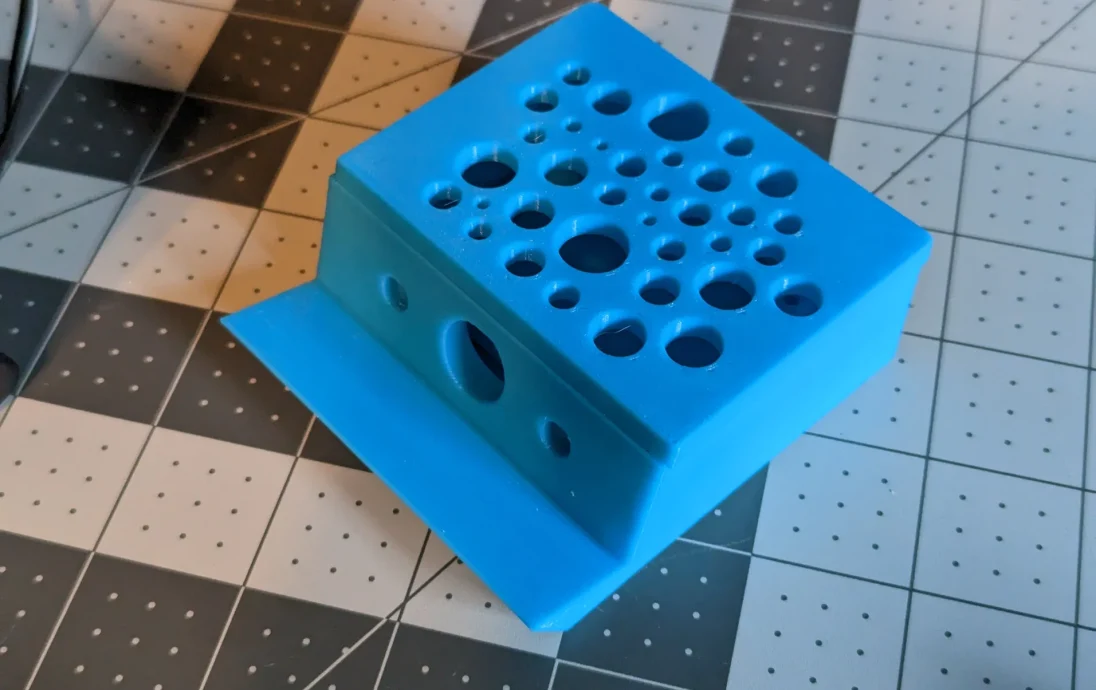

Подставки предназначены для входа питания и отверстий для магнитов (спереди) на корпусе подставки.
Поддержки полезны для магнитных карманов на нижней стороне панели Back.

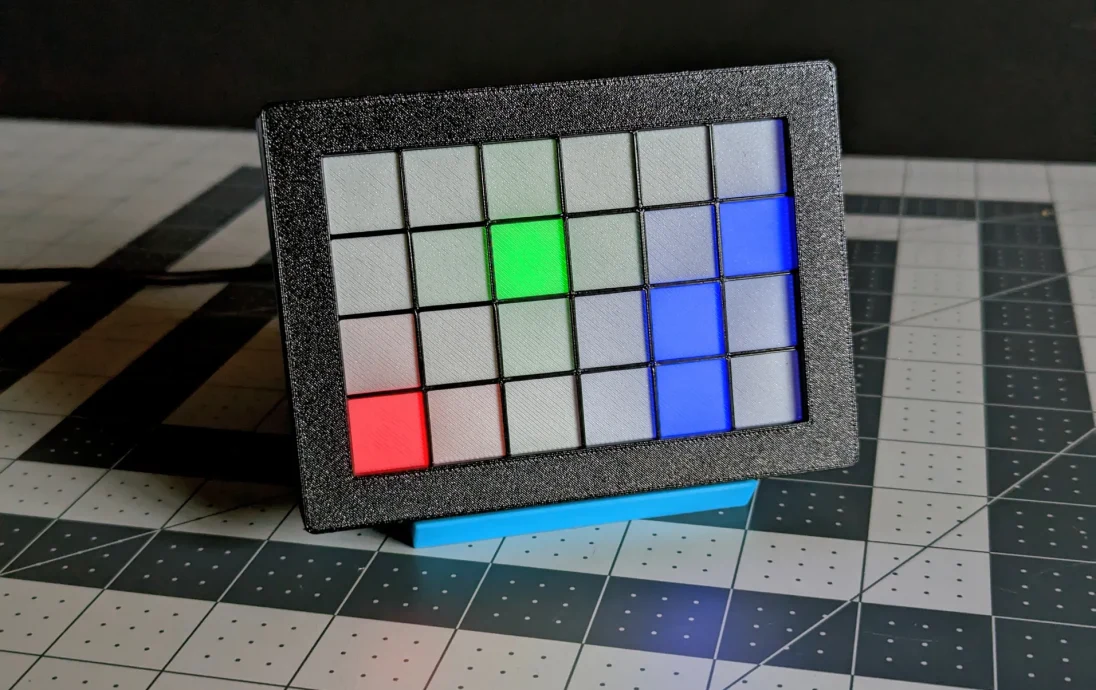

Я предпочитаю диффузор толщиной 0,5 мм, напечатанный белым цветом, хотя стандартная модель диффузора Geetech Transparent тоже выглядела довольно круто.
Я бы порекомендовал напечатать Light Channel Grill черным цветом, чтобы уменьшить растекание цвета (хотя при печати белым растекание цвета выглядит круто).
Используйте суперклей, чтобы прикрепить магниты.

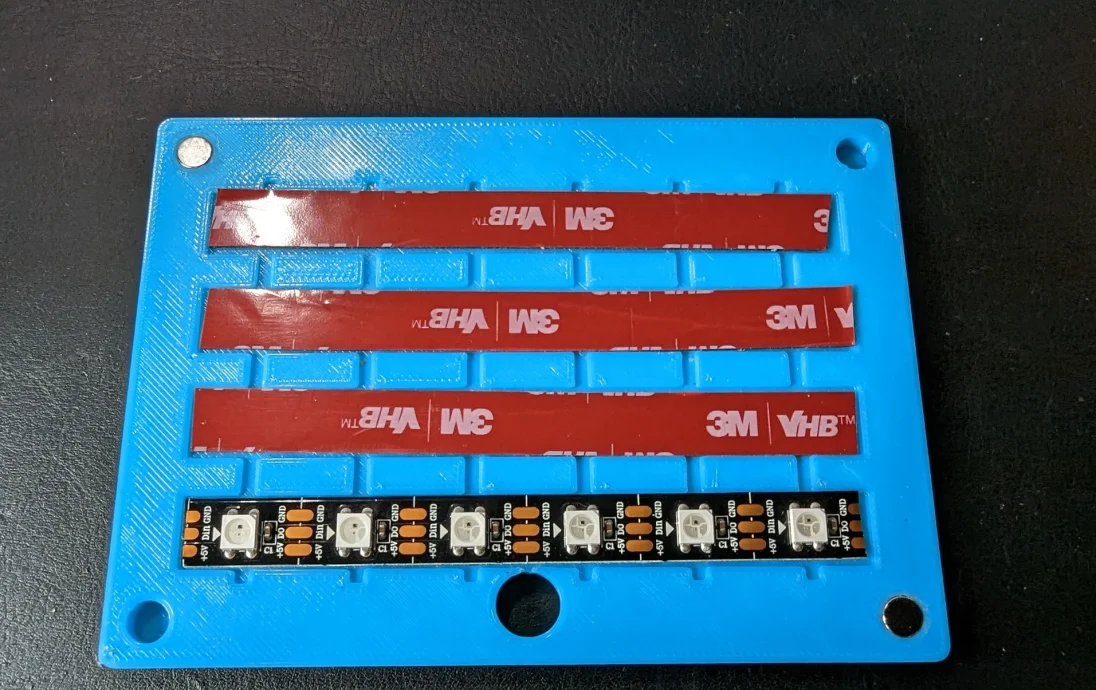

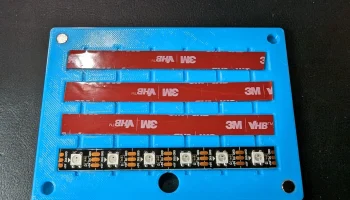

Я использовал 0,4-дюймовую ленту VHB, чтобы прикрепить светодиодные ленты к задней панели панели.
��ля подключения светодиодных лент я использовал одножильный провод сечением 24 AWG.
