машина случайного позиционирования, клиностат........

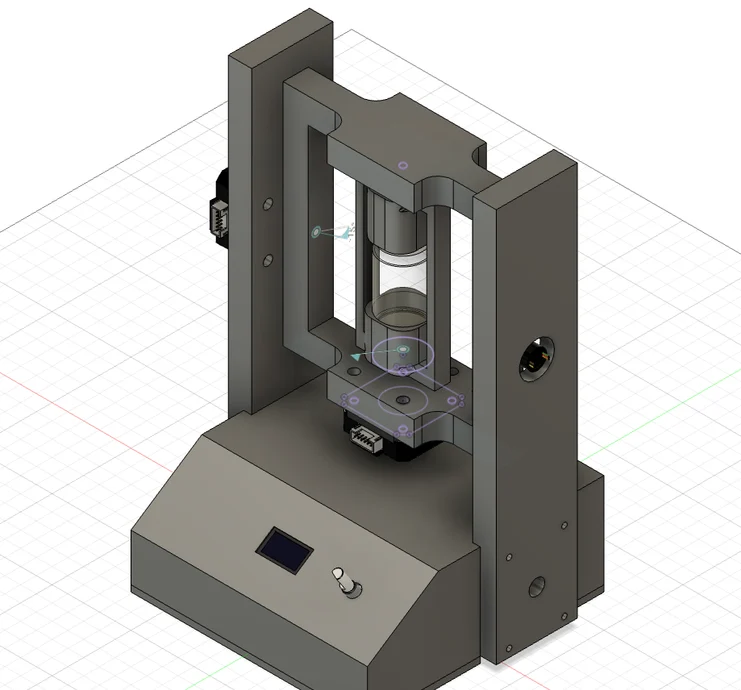

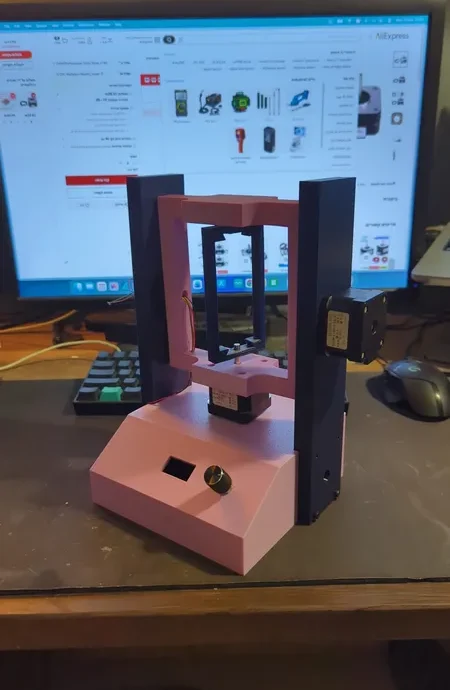

Клиностат, напечатанный на 3D-принтере, предназначенный для моделирования микрогравитации. В этом устройстве используется механизм контактных колец, обеспечивающий непрерывное вращение без спутывания.

Спецификация материалов (BOM)

Электроника

Контроллер: Ардуино Уно.

Двигатель: шаговый двигатель Nema 17

Драйвер: модуль шагового драйвера A4988.

Дисплей: SSD1306 OLED-экран (0,96 дюйма)

Вход: поворотный энкодер (с кнопкой)

Возможности подключения: скользящее кольцо 22 мм (6 каналов)

Питание: источник питания постоянного тока 12 В

Аппаратное обеспечение

Крепежи: Винты М3 (разной длины).

Вставки: термофиксированные резьбовые вставки M3 (стандартная латунь)

Настройки печати

Принтер: Бамбу Лаборатория X1C

Материал: ПЛА

Заполнение: 20 % (для жесткости конструкции рекомендуется использовать сетку или гироид)

Поддерживает: [Требуется/Не требуется — выберите один]

Высота слоя: рекомендуется 0,2 мм.

Проводка: 6-канальное контактн��е кольцо необходимо для передачи мощности и сигнала через вращающуюся ось к держателю образца.

Код: Скетч Arduino управляет скоростью и направлением с помощью драйвера A4988, а система меню отображается на OLED-дисплее.
