Совет разработчиков модульной электроники

Существует множество настроек доски разработки, которые имеют определяемую пользователем раскладку для определенных устройств.
Это здорово, если вам нужен именно этот. Однако, если вам нужно изменить его на другое устройство или контроллер, вы немного застряли или вам придется перепечатать.

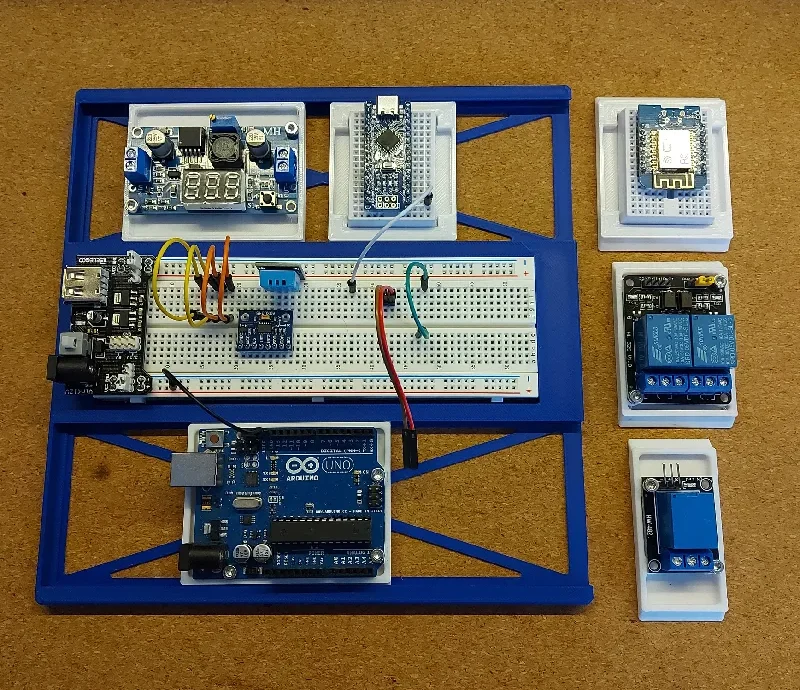

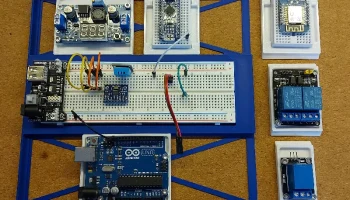

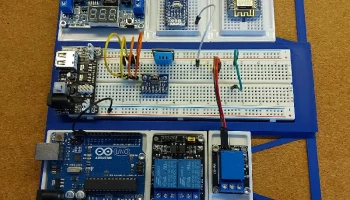

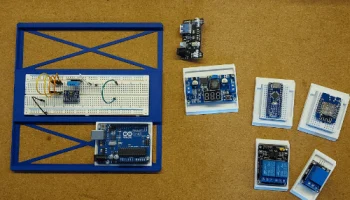

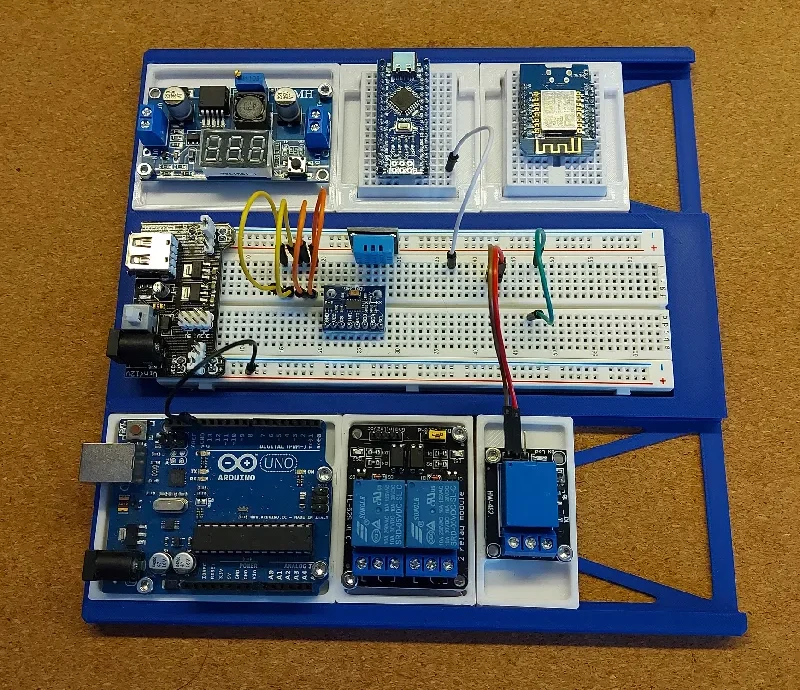

Я сделал следующую модульную установку.
Вам нужно распечатать основной держатель, а также есть держатель для хранения.

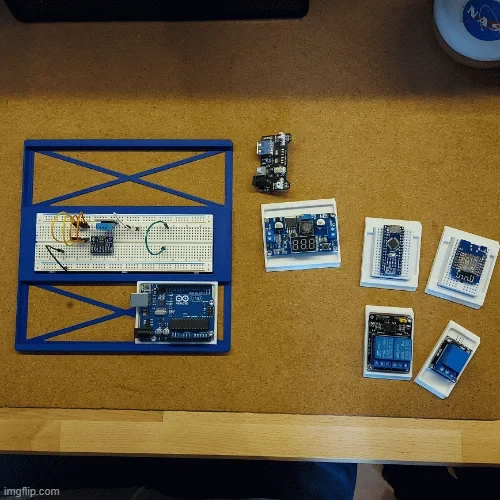

Затем распечатайте нужную вам плитку и вставьте ее. (Допуск не является жестким, поэтому людям не придется беспокоиться о том, что плитки застрянут)
Прикрепите макет посередине и вперед.

Пожалуйста, оставьте комментарий в комментариях, чтобы узнать больше, я буду загружать по мере необходимости или по запросу.

При этом используются винты M3 без резьбовых вставок, поскольку размер монтажного отверстия у них слишком велик. Размер отверстия составляет 2,9 мм и может быть достаточным в зависимости от допусков вашего принтера.

Включенные файлы на данный момент:

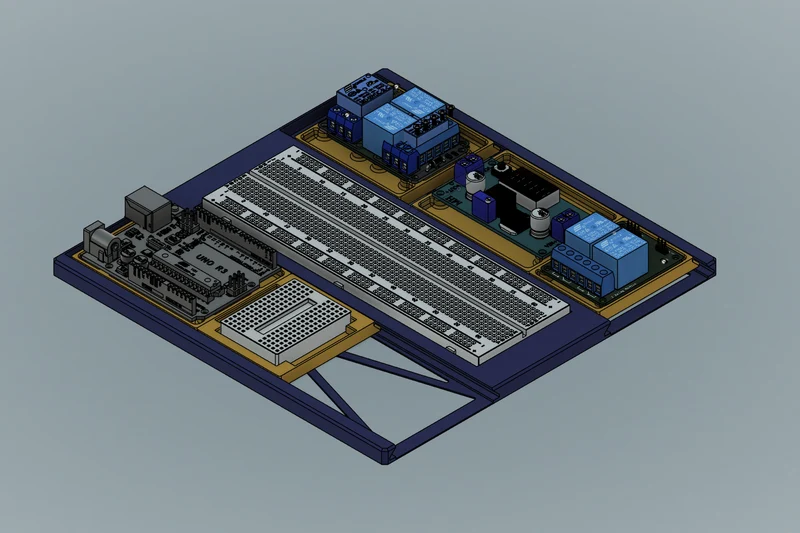

Мультиборд
Запасная стойка
Плитка

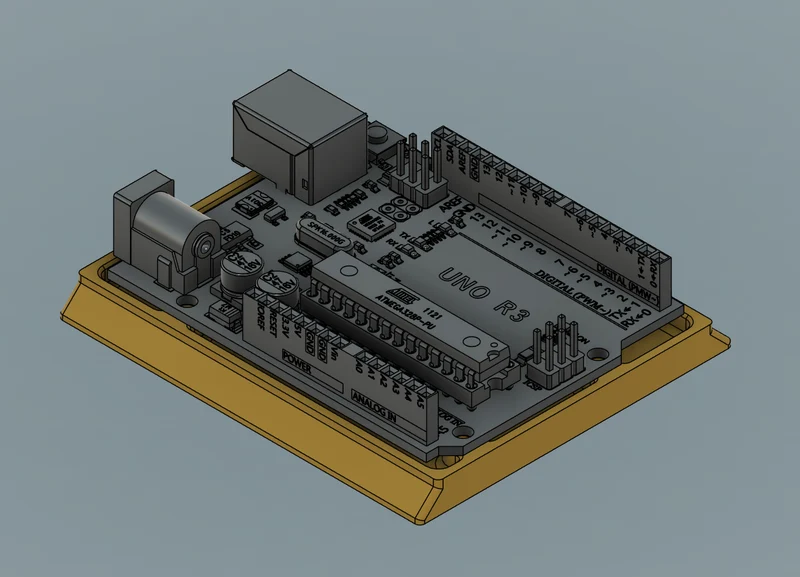

Ардуино УноР3
Маленькая хлебная доска (0 и 90 градусов)

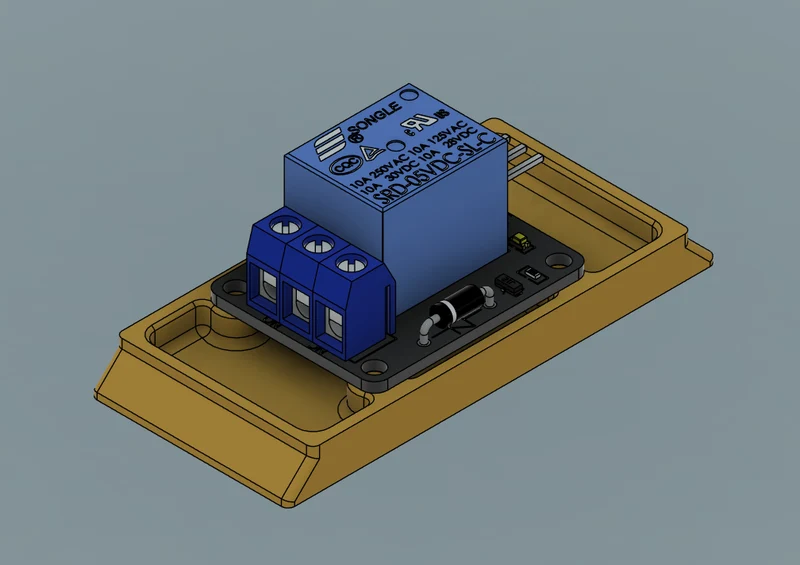

Одиночное реле

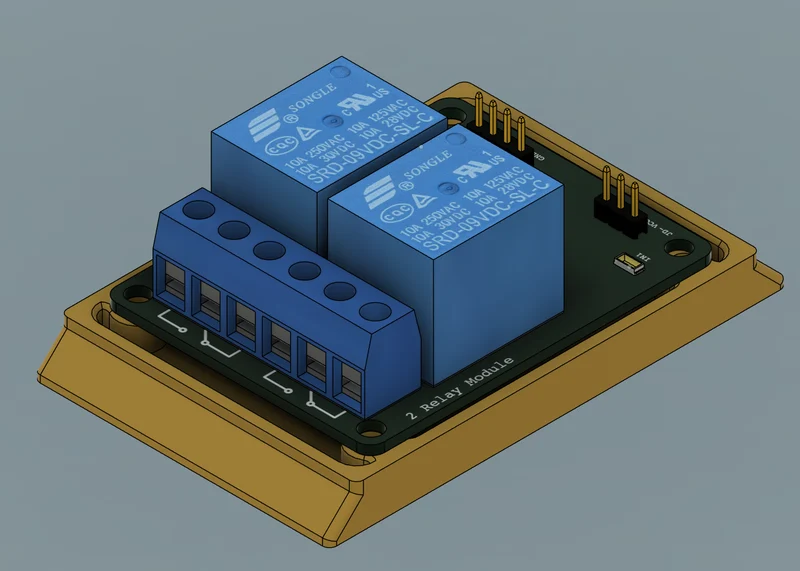

Двойное реле

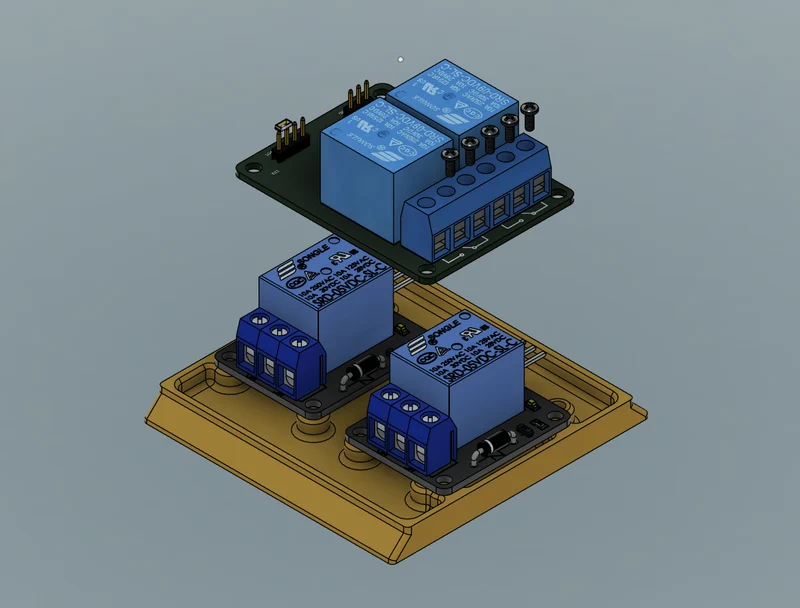

2x одинарный и 1x двойной на одной плитке
Здесь не хватает одного винта, который мешает штырям под платой.

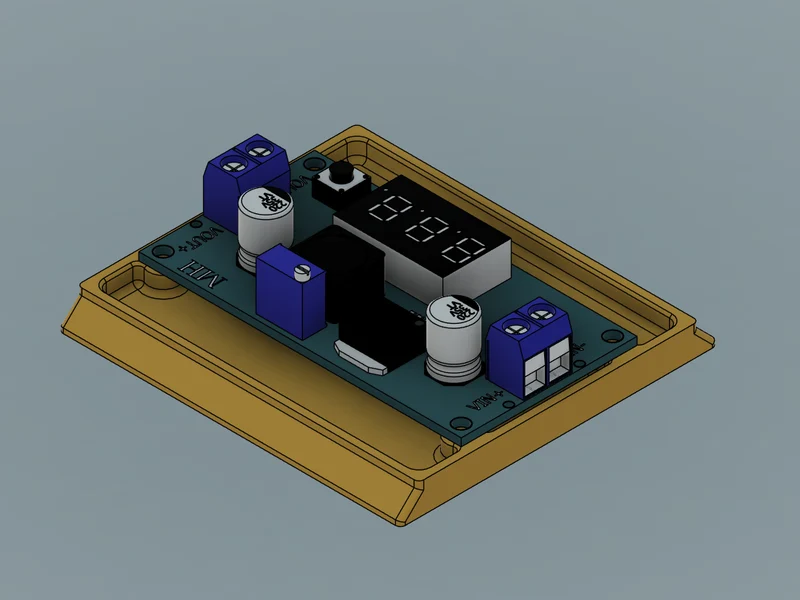

Понижающий преобразователь DCDC
