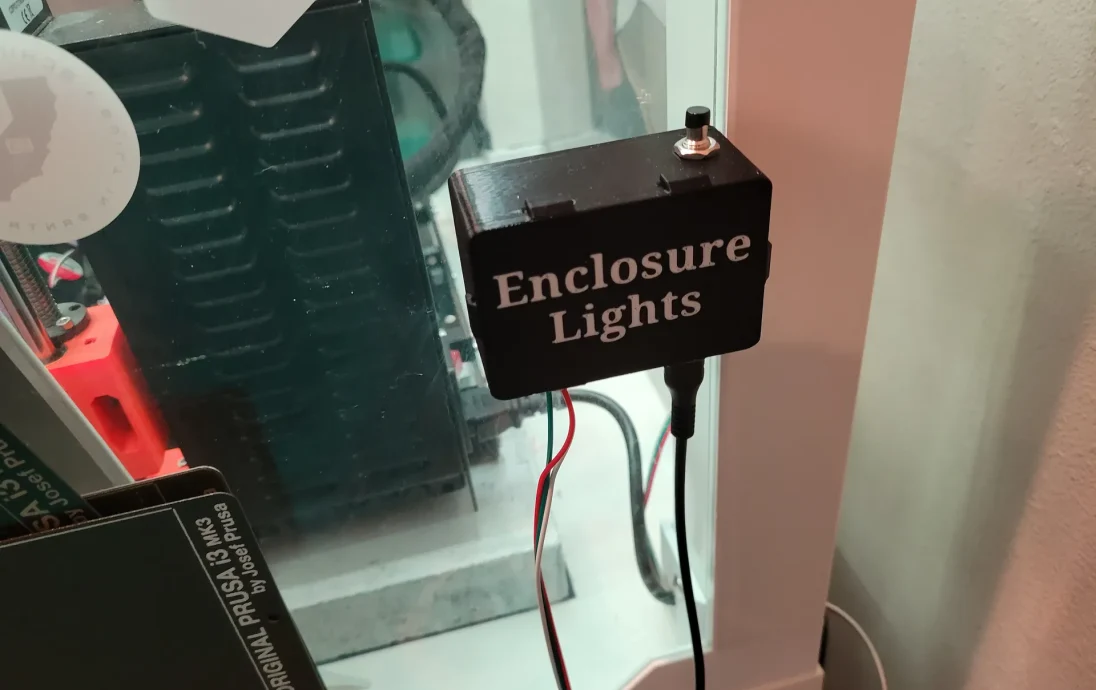

Управление освещением корпуса с защелкивающейся крышкой....

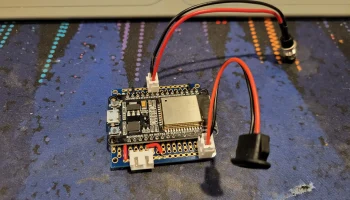

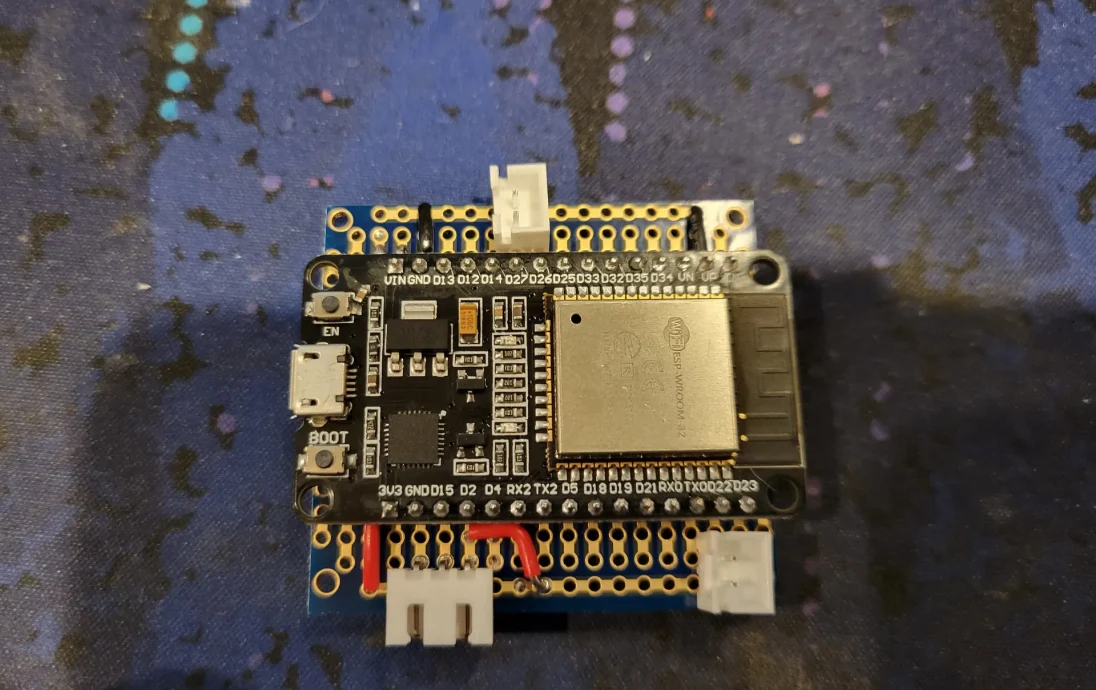

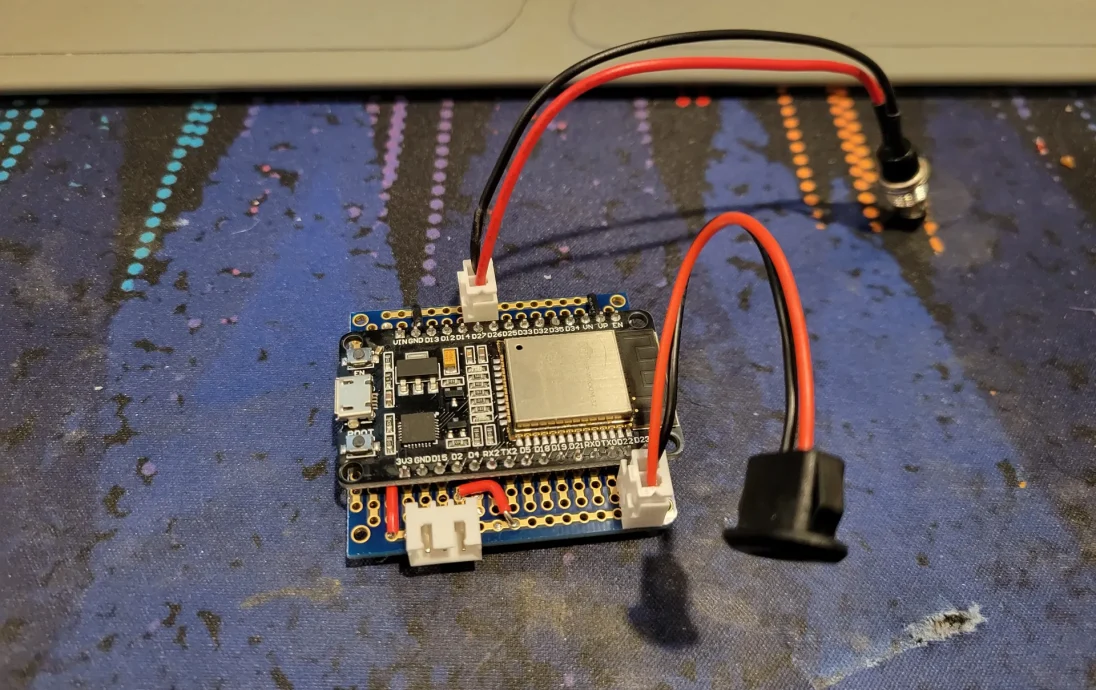

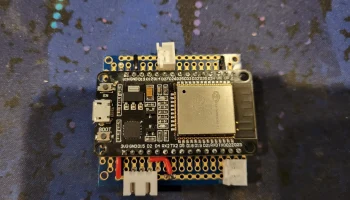

Это корпус для платы esp32 (работающий под управлением esphome), которую я придумал для управления освещением моего корпуса Prusa Enclosure v2. При этом это можно использовать для любого контроллера, на котором используются аналогичные светодиоды для других случаев использования. На плате имеются разъемы для питания, питания кнопок и светодиодов, заземления и сигнала.

Я использовал esphome для прошивки моего контроллера, чтобы позволить мне настроить автоматизацию, которая прослушивает события принтера и включает/выключает подсветку корпуса. Кроме того, кнопка действует как бинарный датчик, который можно использовать для включения/выключения освещения вручную.

Не стесняйтесь обращаться ко мне с вопросами по дизайну платы или конфигурации Esphome. Мне пришлось удалить некоторые контакты из микроконтроллера, чтобы все поместилось в таком крошечном форм-факторе. Я бы подробно рассказал о т��м, как я спроектировал и спаял свою плату, но я искренне верю, что часть работы производителя — это решение проблем для себя, чтобы вы накапливали свои знания и могли создавать более сложные вещи.

Обратите внимание: эта конструкция посылает сигналы 3 В на светодиодную ленту, которая использует 5 В. Традиционно для других конструкций я использовал четырехуровневый переключатель от 3 до 5 В, но обнаружил, что сигнал 3 В по-прежнему работает нормально и позволяет мне разместить все в такой маленькой компоновке. Если вы хотите действовать «правильно», то вы можете найти хороший переключатель уровня от adafruit здесь: https://www.amazon.com/gp/product/B014QZNC1S

Компоненты, использованные в этой конструкции:
Кнопка: https://www.amazon.com/gp/product/B07RPS2ZY3
Плата прототипа: https://www.amazon.com/gp/product/B081R45KN8
Микроконтроллер: https://www.amazon.com/gp/product/B08D5ZD528
Питание USB-C: https://www.amazon.com/gp/product/B0C7CPYL79
Светодиодные ленты (подойдет любая WS2812B): https://www.amazon.com/gp/product/B014QZNC1S

Не стесняйтесь повозиться: https://www.tinkercad.com/things/jbT02RkD6w2-enclosure-lights-box-enclosure.

Распечатать инструкции

Производитель принтера: Prusa

Принтер: И3 МК3С

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,20

Заполнение: 15-20%
