Моторизованный железнодорожный подъемник........

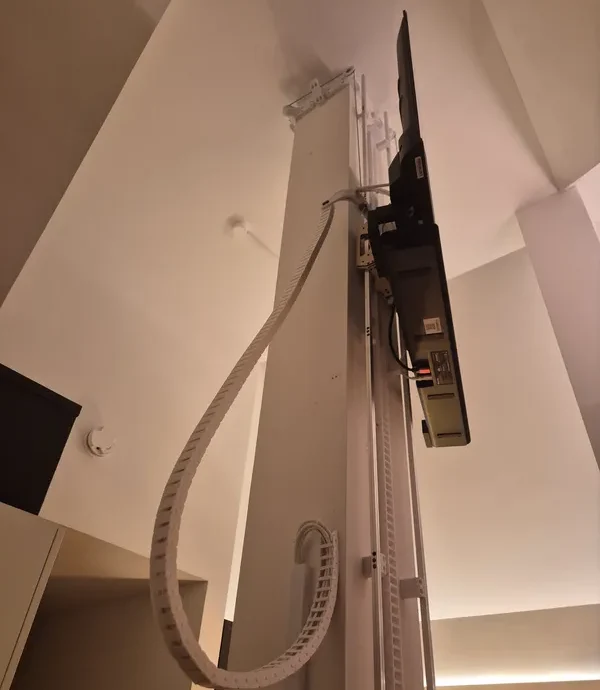

Я сделал этот лифт для своего телевизора, потому что у меня в квартире мало места, но у меня очень высокие потолки. Телевизор перемещается по вертикальной стойке с помощью шестерни, движущейся по стойке, направляемой алюминиевыми направляющими.

Я использовал червячный мотор-редуктор 12 В, 20 об/мин и крутящим моментом 67 кг/см (ссылка ниже), управляемый ESP32 с управлением ESPHome (файл конфигурации прилагается). Телевизор подключен к интеллектуальной розетке, что позволяет си��теме автоматически определять момент включения и соответствующим образом опускать телевизор.

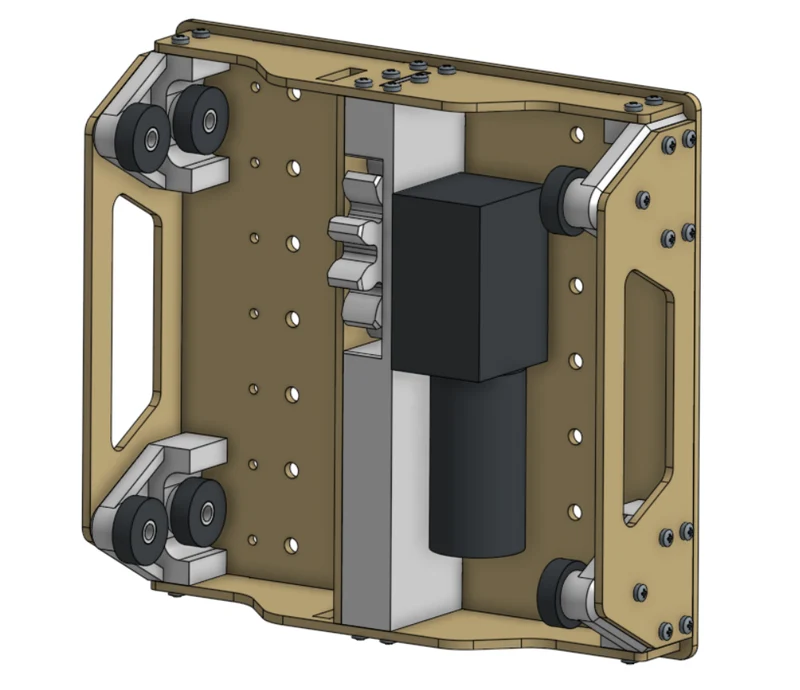

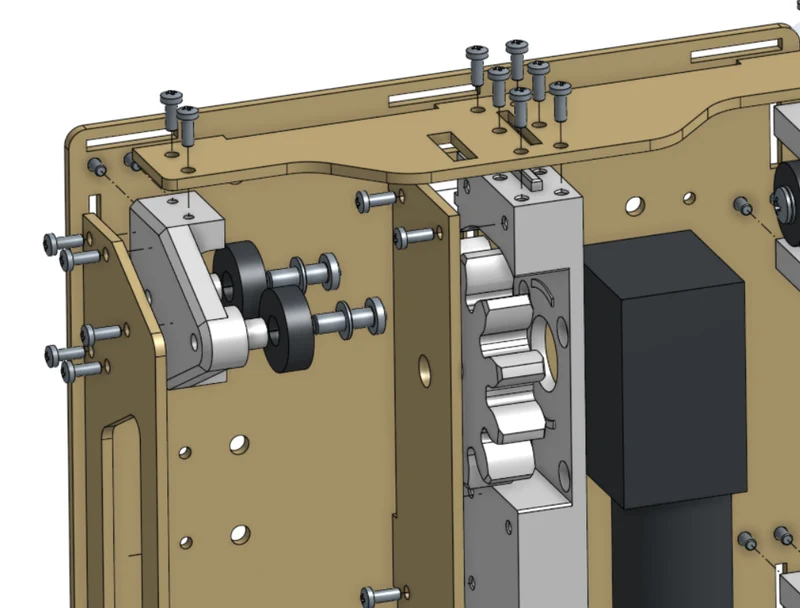

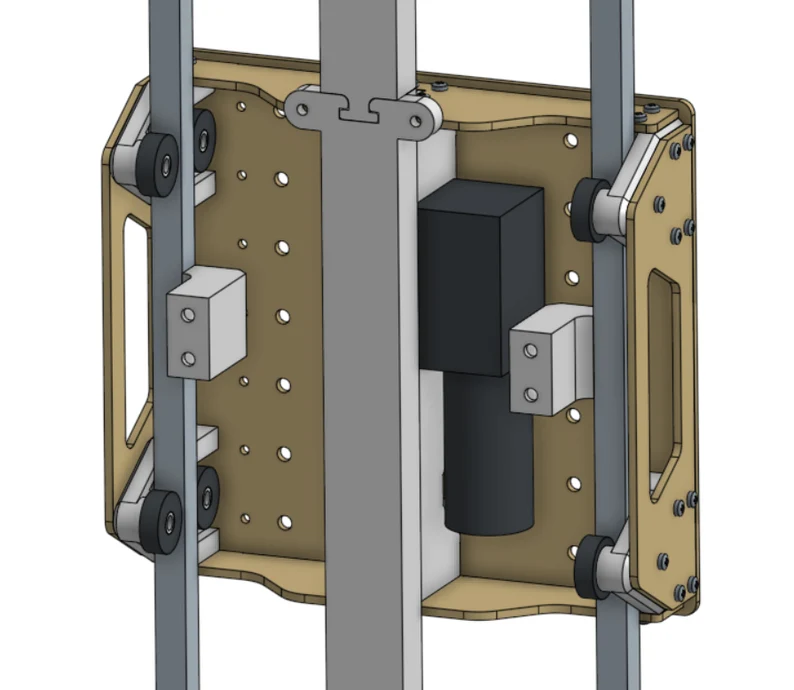

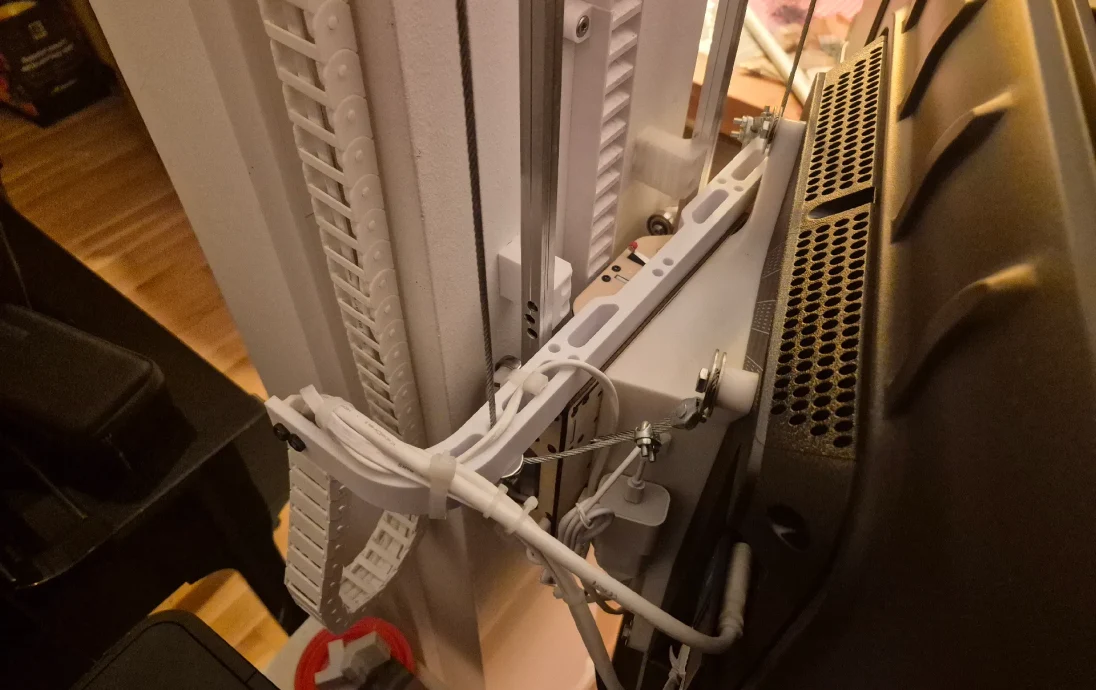

Для направляющих я использовал недорогие квадратные алюминиевые профили с длиной стороны 11,5 мм из местного строительного магазина. Они крепятся к стене с помощью напечатанных «держателей для направляющих». Я просверлил выступы и закрепил их шурупами (см. рисунки). Каретка скользит по рельсам с помощью 8 подшипников (стандартные подшипники для скейтборда диаметром 22 мм).

Этот проект сочетает в себе лазерную резку и 3D-печать, созданную на моей Bambu Lab H2D. Детали, вырезанные лазером, изготовлены из дерева толщиной 3 мм. Я также загрузил файлы STL для этих частей, если вы предпочитаете их распечатать — просто учтите, что я не тестировал печатные версии.

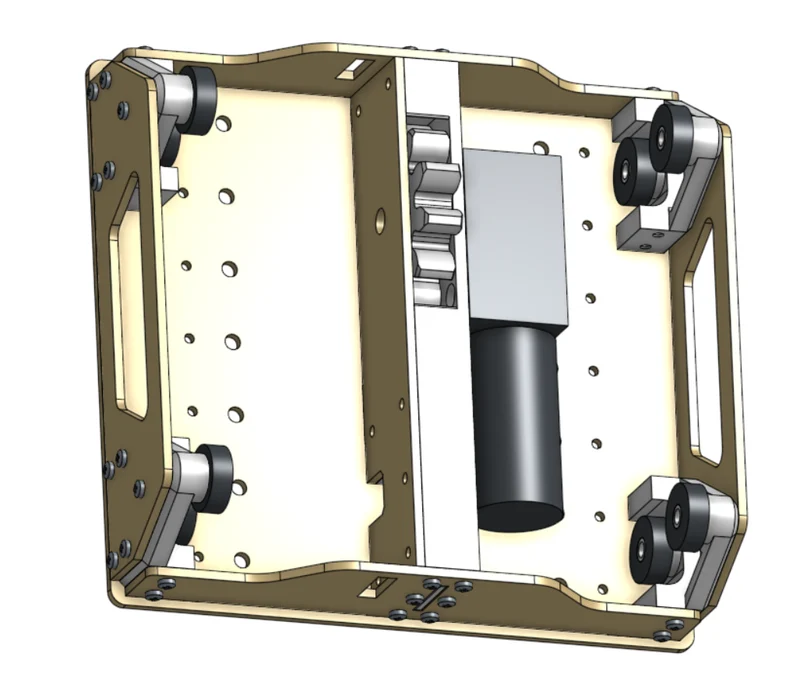

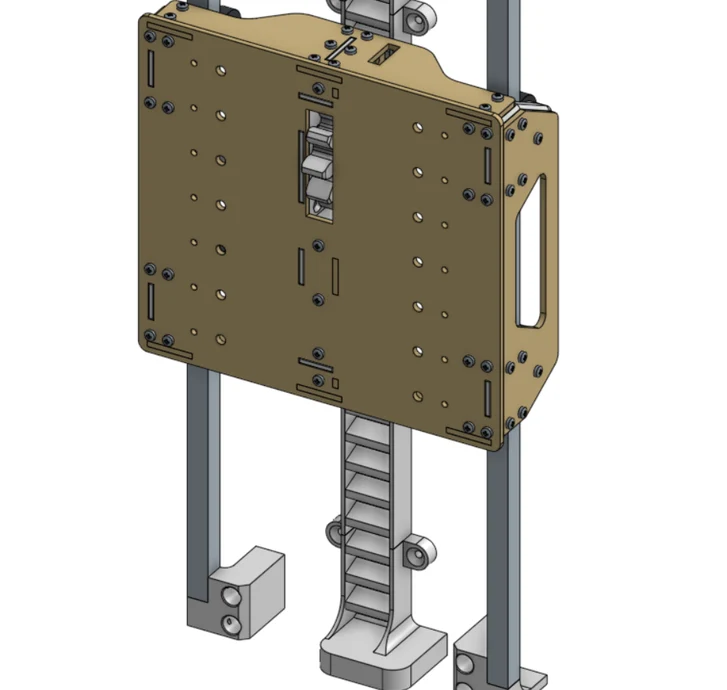

В передней части каретки я предусмотрел несколько монтажных отверстий, чтобы вы могли прикреплять разные устройства, а не только телевизор. Для своей установки я распечатал адаптер VESA, который крепит телевизор под углом. Поскольку этот ракурс специфичен для моего варианта использования, я не включил его в файлы, но вы можете найти его в проекте Onshape.

Основной механизм я напечатал из армированного углеродным волокном PA12, так как он несет на себе полный вес телевизора. Избегайте здесь ломких нитей. Ранее я пытался использовать ПК, но, к сожалению, это привело к потере нового телевизора. :(

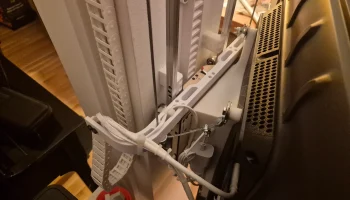

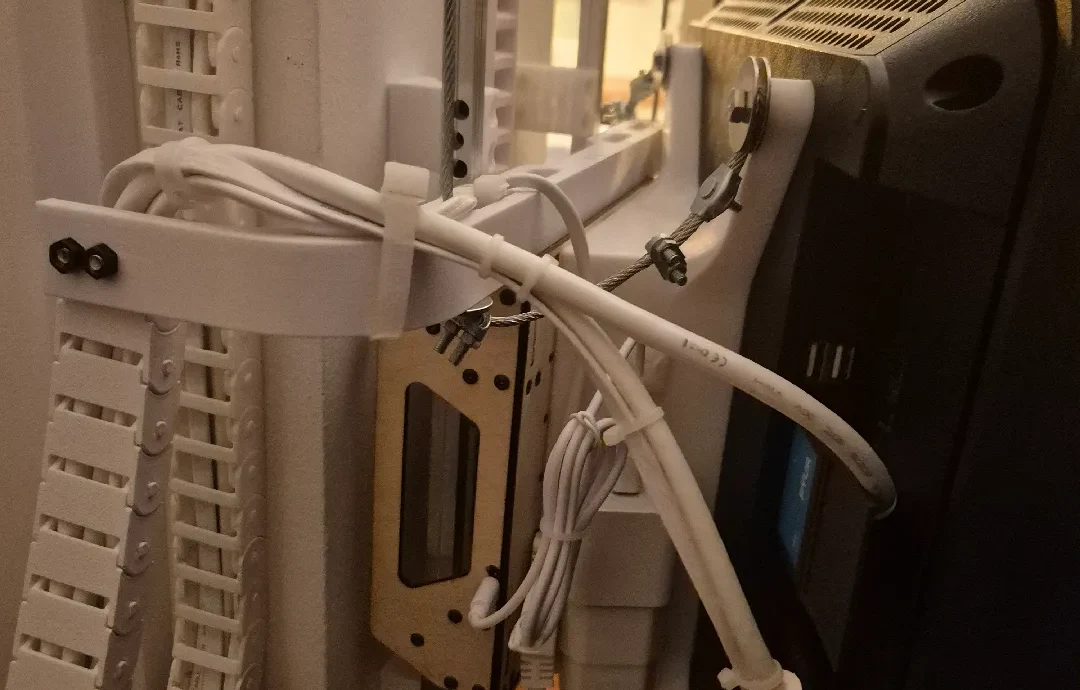

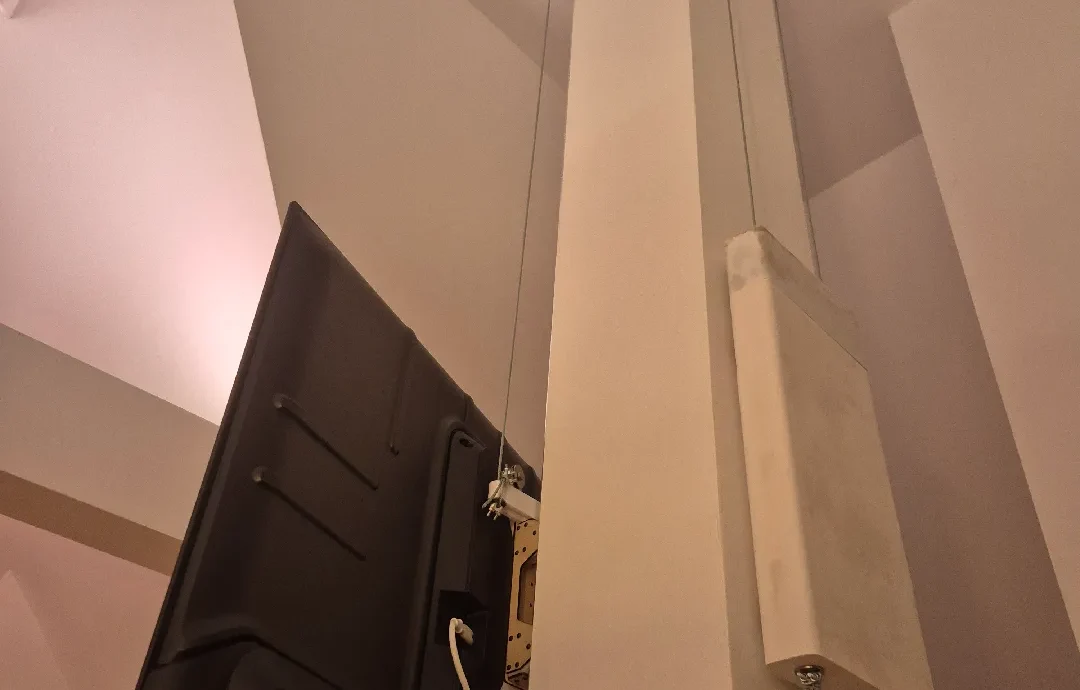

В свою сборку я также добавил тросовую цепь и стальную тросовую систему с бетонным противовесом. Однако, поскольку эта настройка очень специфична для моей установки, я не включил ее в эту загрузку. Если вам интересно, вы можете изучить это в проекте Onshape.

Эта система, особенно без противовесов, работает только с очень легкими телевизорами. Мой весит около 8 кг, и без противовеса мотор едва может его поднять. Противовес также действует как средство безопасности, предотвращая свободное падение телевизора в случае поломки. Обязательно внедрите собственное решение по обеспечению безопасности, если попытаетесь создать аналогичную сборку. Из-за этого проекта я уже потерял один телевизор, и, к счастью, никто не пострадал. Пожалуйста, будьте осторожны. Я не несу никакой ответственности за любой ущерб. Этот проект предназначен только для экспериментов.

Я понимаю, что это очень индивидуальный проект, который, возможно, не получит много скачиваний, но я хотел поделиться им в качестве руководства или источника вдохновения для всех, кто заинтересован в создании чего-то подобного.
