Коробка с выдвижным верхом (настройка для 3D-принтеров и ...

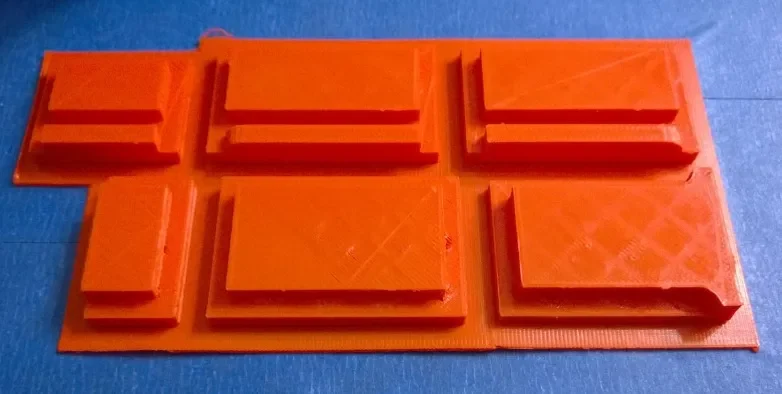

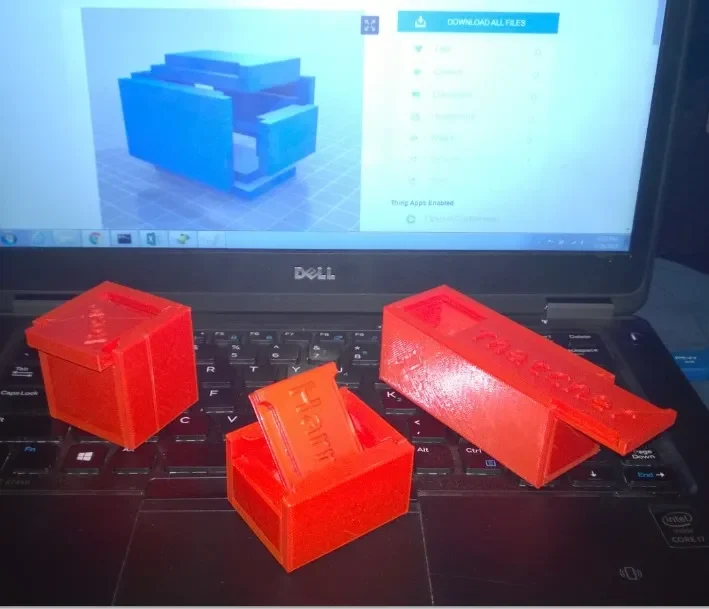

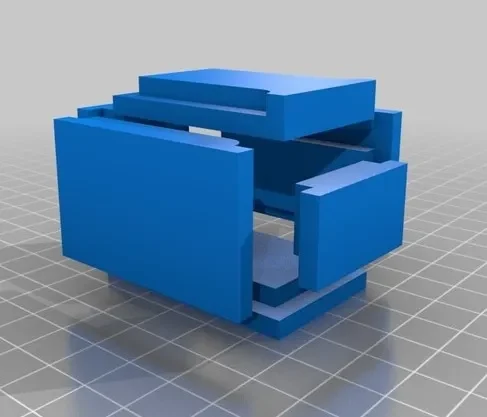

Я создал этот генератор коробок, потому что мне нужен был дизайн, подходящий как для 3D-принтеров, так и для станков с ЧПУ. Этот генератор производит коробки со шпунтовыми соединениями по краям, которые обеспечивают точное выравнивание во время склеивания. Эта конструкция коробки также имеет сдвижную крышку. Для пользователей ЧПУ эта коробка может быть изготовлена путем разрезания с одной стороны и практически не требует отделочных работ.
Вот несколько советов по использованию генератора...
Размеры коробки указаны в миллиметрах и определяют внешние размеры коробки. Если у вас есть требования к размеру внутренней части, вам необходимо будет учесть толщину стены.
Ползунок допуска контролирует неплотность прилегания крышки. Это числовое значение, представляющее процент толщины материала. Допуск по умолчанию в 4 процента для коробки с толщиной стенок 8 мм обеспечит допуск крышки 0,32 мм. Вы можете уменьшить допуск до нуля, но вполне вероятно, что фланец вашей крышки не войдет в паз без некоторой шлифовки. Допуск для крышки достигается за счет расширения приемной прорези для крышки, а не за счет утончения фланца крышки. Это обеспечивает равномерную глубину резания для пользователей ЧПУ.
Значение бита управляет расстоянием между частями макета. При использовании ЧПУ значение бита должно быть больше диаметра режущего инструмента.

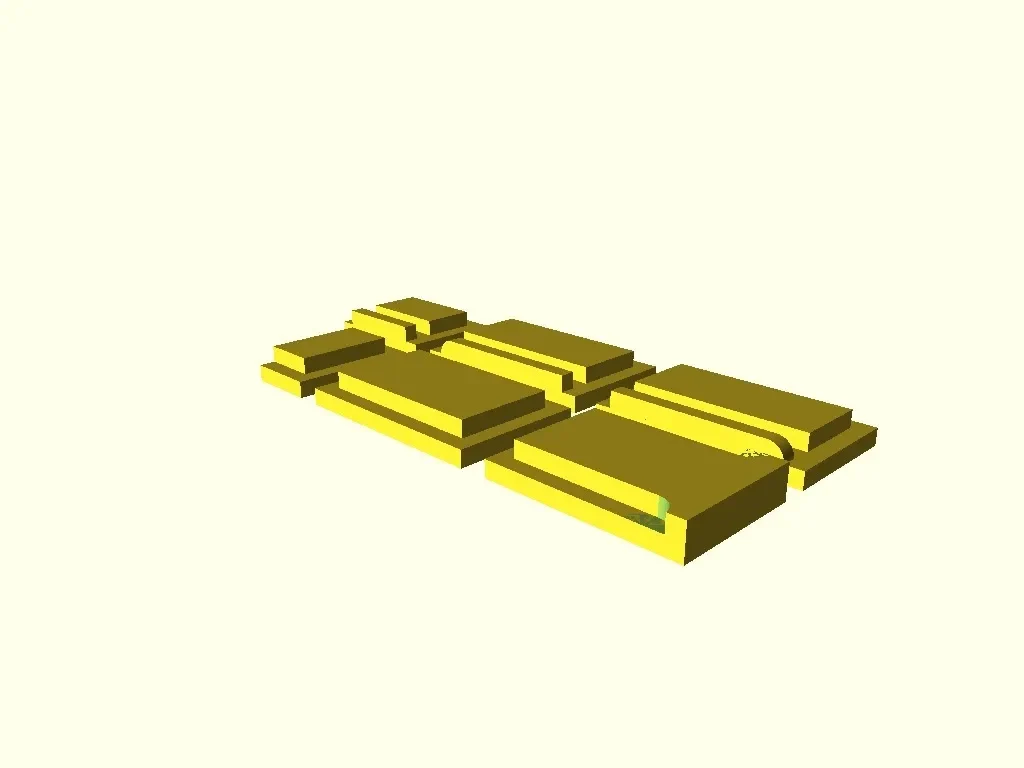

Обычно я использую макет по умолчанию. Другие макеты не гарантированно будут работать. Однако вам следует поэкспериментировать с различными макетами, поскольку в определенных конфигурациях коробок другие макеты могут лучше соответствовать области сборки.

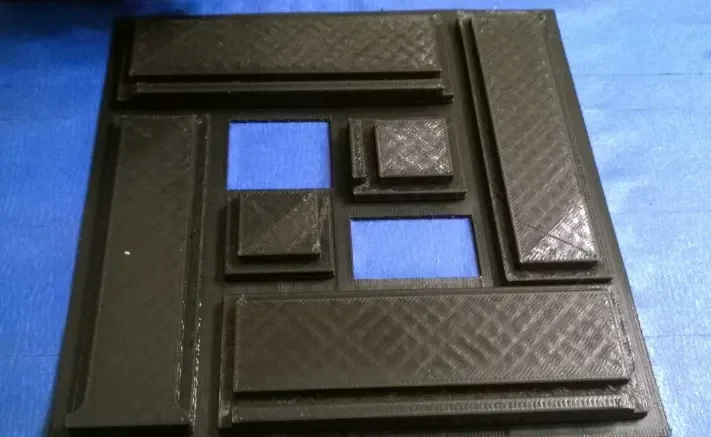

Для работы с ЧПУ я обычно использую плоскую концевую фрезу диаметром 3 мм. Важно, чтобы режущий инструмент был меньше половины толщины материала, иначе прорези для крышки невозможно будет прорезать. Этот генератор блоков выдает выходные данные в формате .STL, которые требуют дальнейшей обработки с помощью программы CAM для создания траекторий резки с ЧПУ. Для этого я использую продукты Vectric, но подойдут и другие CAM-программы с ЧПУ.
