Чехол для ESP Devkit C V4

Arduino и пр.

Чехол для ESP Devkit C V4 0

Чехол для ESP Devkit C V4 1

Чехол для ESP Devkit C V4 2

Чехол для ESP Devkit C V4 3

Источник:

www.printables.com

Дело ESP32_Devkitc_v4

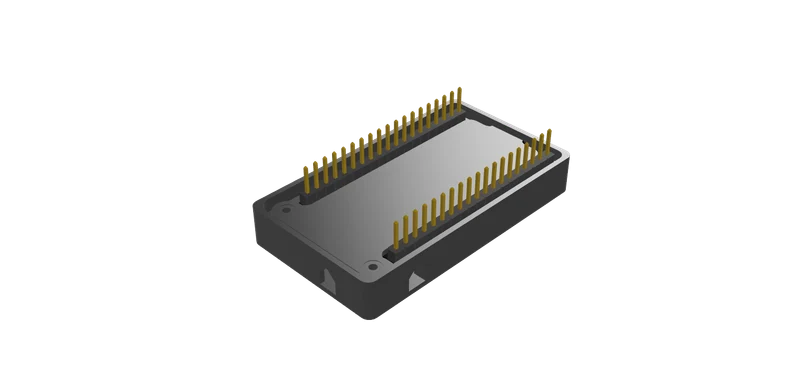

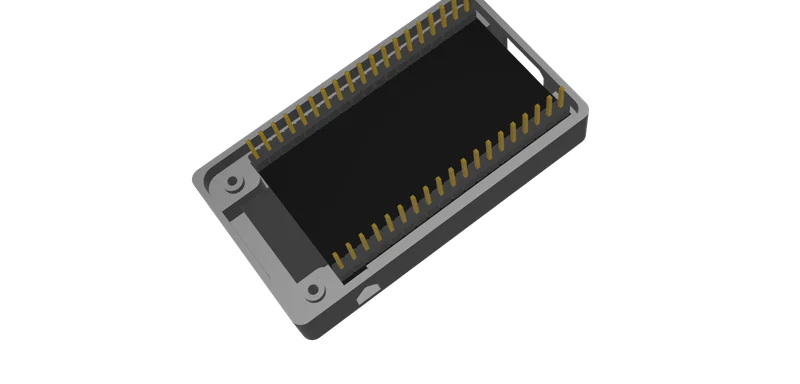

Это случай ESP32_Devkitc_v4 (печатная плата 28X48 мм), на которой можно разместить ESP32 с печатной антенной или внешней антенной UFL.

Печать:
Нет опор
Протестировано с PLA и PLA-CF.
Хорошо откалиброванный принтер. Допуски жесткие, а вылет составляет 50 градусов.
Для открытых контактов:
Распечатайте основание и держатель плоской стороной вниз. Обратите внимание на ориентацию держателя: хвостовик имеет угол.
Соедините держатель с помощью 2 винтов с головкой под торцевой ключ 2x4 мм и шайб или приклейте
Для закрытых контактов:
Распечатайте основу и обратную сторону плоской стороной вниз.
Подсоедините заднюю часть с помощью 2 винтов с головкой под торцевой кл��ч 2x12 мм.

Файл fusion 360 включен в комплект, поэтому вы можете изменить его в соответствии со своими потребностями.
