Крышка крышки аквариума

════════════════════════════

АНГЛИЙСКИЙ — (Deutsch weiter unten)

════════════════════════════

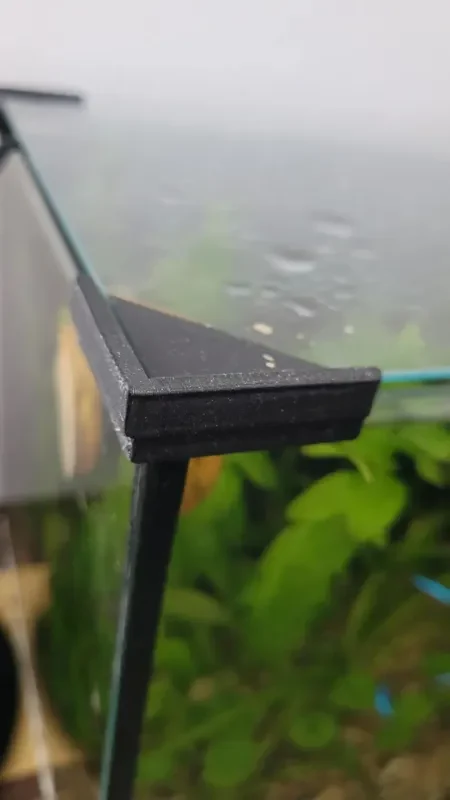

Угловой держатель/зажим для крышек аквариумов. Он устанавливается на стеклянный угол под углом 90° и вставляет крышку в паз. Полностью переработанный в Fusion 360 и полностью параметрический — каждый соответствующий размер можно настроить.

Какой файл мне нужен?

Выбирайте исходя из толщины стекла вашего резервуара и желаемой толщины опорной плиты. Шаблон файла: Aquarium_lid_cover_[GLASS]_glass_[PLATE]_body.stl

— Стекло 4 мм → 4мм_стекло_1мм / 4мм_стекло_2мм / 4мм_стекло_3мм

— Стекло 6 мм → 6мм_стекло_1мм / 6мм_стекло_2мм / 6мм_стекло_3мм

— Стекло 8 мм → 8мм_стекл��_1мм / 8мм_стекло_2мм / 8мм_стекло_3мм

Толщина стекла = толщина стекла вашего резервуара в углу. Толщина пластины = толщине плоского основания (если сомневаетесь, выберите 2 мм). Aquarium_lid_cover.f3d = Файл Fusion 360, чтобы настроить его самостоятельно.

Основные характеристики

— Площадь/ограничительная рамка: 37,1719 × 37,1719 мм.

— Общая высота: 13,5 мм (для версии 3 мм)

— Форма: прямоугольный равнобедренный треугольник, открытая гипотенуза (обращена к центру резервуара)

⚙ Параметры (Слияние: Изменить → Изменить параметры)

— канте = 40 мм — Длина ножки. ПРИМЕЧАНИЕ. Получается ограничивающая рамка размером 37,1719 мм, поскольку угловое скругление R2 обрезает угол (40 − 2·√2 ≈ 37,1719). Не путайте его с ограничивающей рамкой!

— plattendicke = 3 мм — Толщина опорной пластины (1/2/3 мм)

— o_breite = 3,414 мм — Ширина верхнего обода

— o_hoehe = 4 мм — Высота верхнего обода

— u_breite = 2,5 мм — Ширина нижнего ребра

— u_hoehe = 6,5 мм — Высота нижнего ребра (вниз)

— u_versatz = 2 мм — Смещение нижнего ребра внутрь (внешняя ступенька)

— glasspalt = 6,1 мм — Ширина прорези для стекла = толщина стекла + зазор 0,1 мм

-block_dicke=2.5 мм — Толщина нижних упорных блоков

-block_wandabstand = 13,3 мм — Зазор от задней части блока до внутренней поверхности ребра (место для силиконового шва)

Общая высота = Платтендике + o_hoehe + u_hoehe (3 + 4 + 6,5 = 13,5 мм)

Настройте его

— Разная толщина стекла? → установите glasspalt = толщина стекла + 0,1 мм

— Разная толщина пластины? → поменять Платтендике

— Разный размер угла? → изменить канте (ограничивающая рамка = канте − 2,83 мм из-за углового скругления)

— Затем экспортируйте STL (*Файл → Экспорт → STL*) или откройте f3d непосредственно в слайсере.

Печать заметок

— Отпечатки без подставок, ровно уложенные на верхнюю грань пластины.

— Высота слоя 0,2 мм, PLA или PETG

— При необходимости отрегулируйте стеклянную прорезь на ±0,1-0,2 мм (стекло) для вашего принтера.

════════════════════════════

ДОЙЧ

════════════════════════════

Eckhalter / Lippenklammer für Aquarium-Abdeckungen. Das Teil sitzt auf einer 90°-Glasecke und nimmt mit seinem Schlitz die Abdeckscheibe auf. Комплектация Fusion 360 для настройки и изменения параметров — это важно, если вы не хотите использовать это устройство.

Welche Datei brauche ich?

Wähle nach Glasdicke определяет аквариумы и Gewünschter Grundplatten-Dicke. Dateiname-Schema: Aquarium_lid_cover_[GLAS]_glass_[PLATTE]_body.stl

— Стекло 4 мм → 4мм_стекло_1мм / 4мм_стекло_2мм / 4мм_стекло_3мм

— Стекло 6 мм → 6мм_стекло_1мм / 6мм_стекло_2мм / 6мм_стекло_3мм

— Стекло 8 мм → 8мм_стекло_1мм / 8мм_стекло_2мм / 8мм_стекло_3мм

Glasdicke = Dicke deiner Aquarienscheibe an der Ecke. Plattendicke = wie dick der flache Boden ist (im Zweifel 2 мм). Aquarium_lid_cover.f3d = Fusion-360-Datei zum selbst anpassen.

Экдатен

— Grundfläche / Ограничительная коробка: 37 1719 × 37 1719 мм.

— Gesamthöhe: 13,5 мм (для версии 3 мм)

— Форма: rechtwinklig-gleichschenkliges Dreieck, Hypotenuse offen (zeigt zur Aquarienmitte)

⚙ Параметр (Слияние: Ändern → Параметры ändern)

— канте = 40 мм — Kathetenlänge. ACHTUNG: эргибт ограничительной коробки 37,1719 мм, weil die R2-Eckrundung die Ecke abnimmt (40 − 2·√2 ≈ 37,1719). Ничего с ограничивающей рамкой!

— plattendicke = 3 мм — Dicke der Grundplatte (1/2/3 мм)

— o_breite = 3,414 мм — Breite des oberen Stegs (Anstoßkante)

— o_hoehe = 4 мм — Höhe des oberen Stegs

— u_breite = 2,5 мм — Breite des unteren Stegs

— u_hoehe = 6,5 мм — Хёэ
