Батарейные блоки типа АА/ААА

Простые аккумуляторы! — АА/ААА

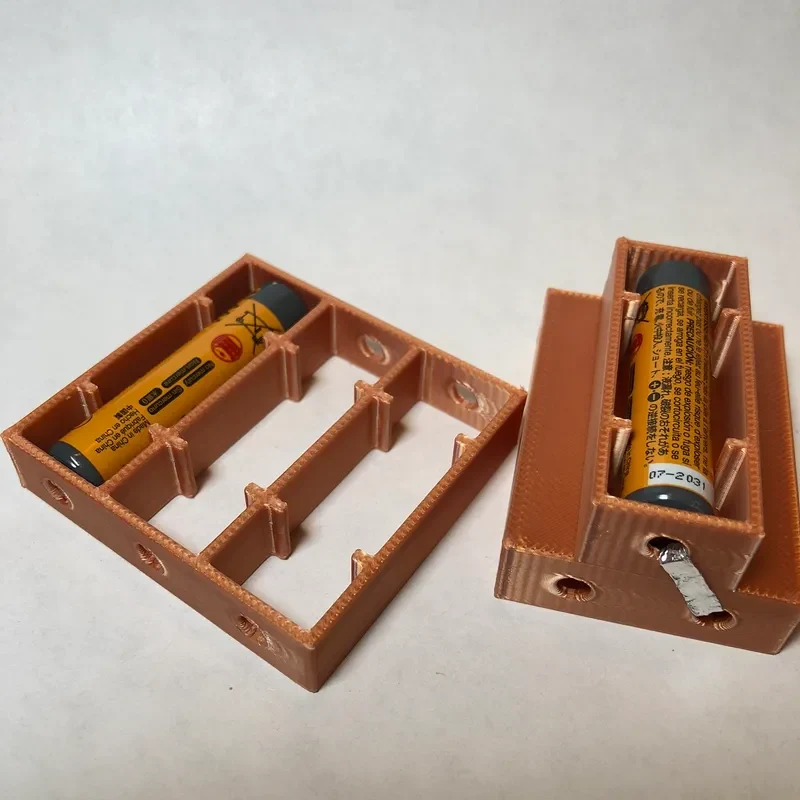

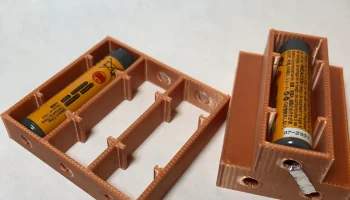

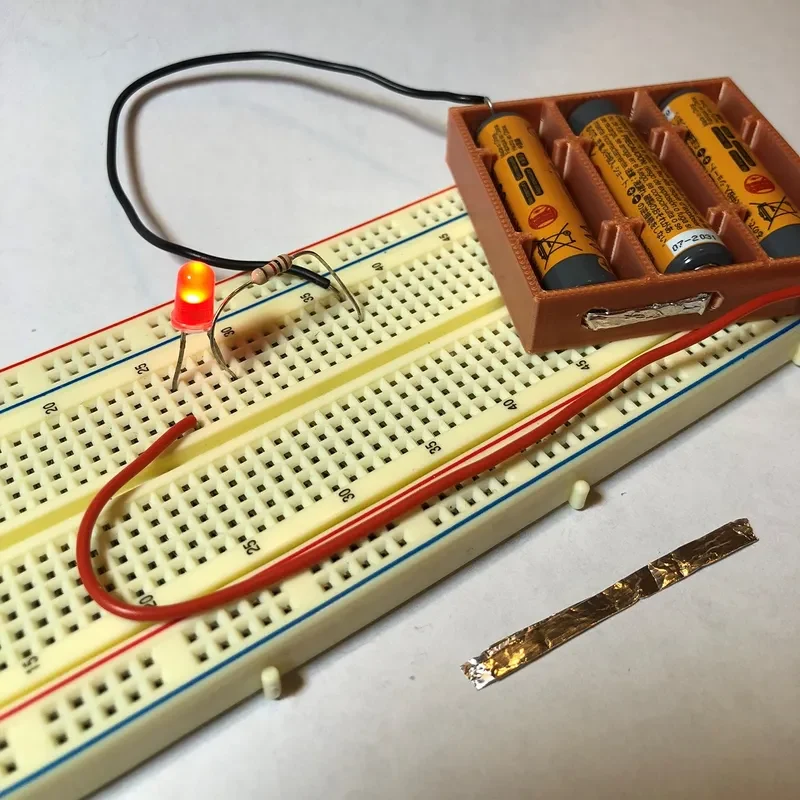

Это простой аккумулятор для быстрой печати, в котором используется одножильный провод 22 калибра и алюминиевая фольга, предназначенный для питания макетных плат или небольшой электроники. После закрепления проводов материал слегка прогибается, удерживая батареи на месте.

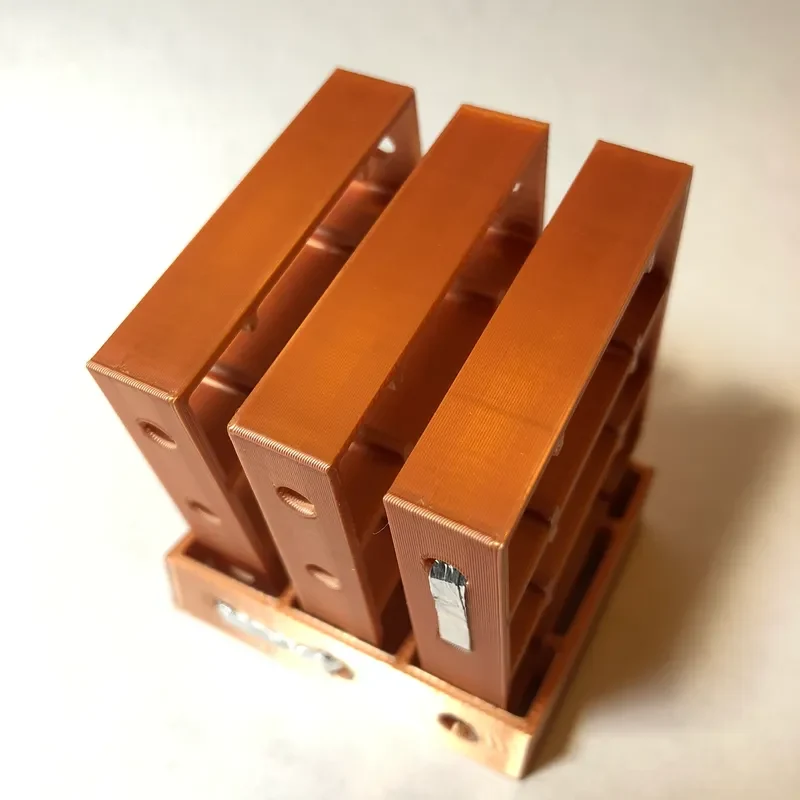

Дизайн минимален и гибок: распечатайте несколько штук и сложите их вместе или поэкспериментируйте с различными конфигурациями проводки. А если распечатаете слишком много, можно просто соединить их и сделать небольшую экспозицию

Я использовал PLA, поскольку это все, что у меня было, но подозреваю, что PETG может работать лучше.

Сборка

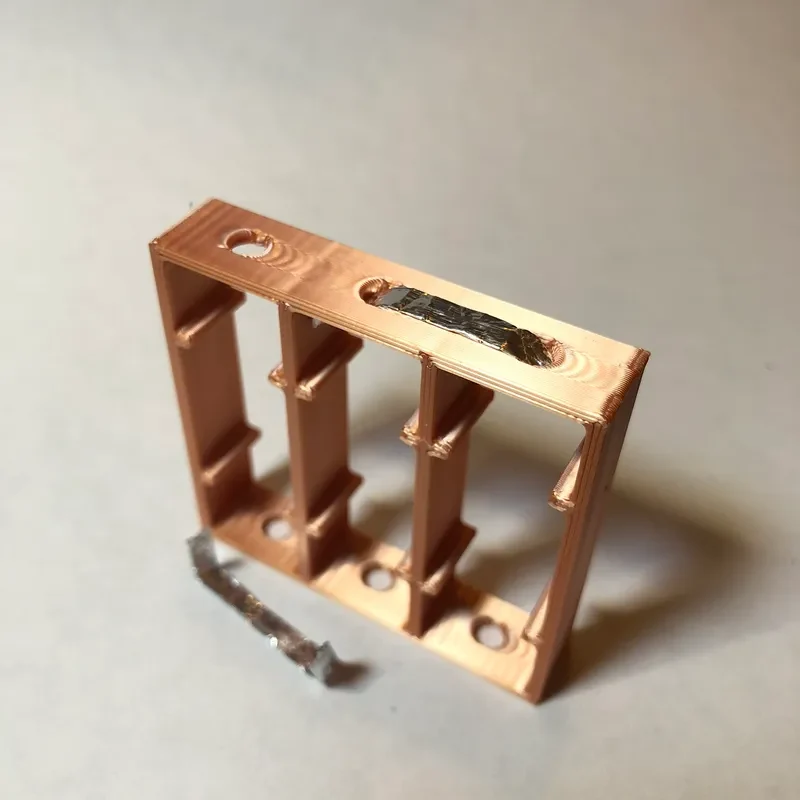

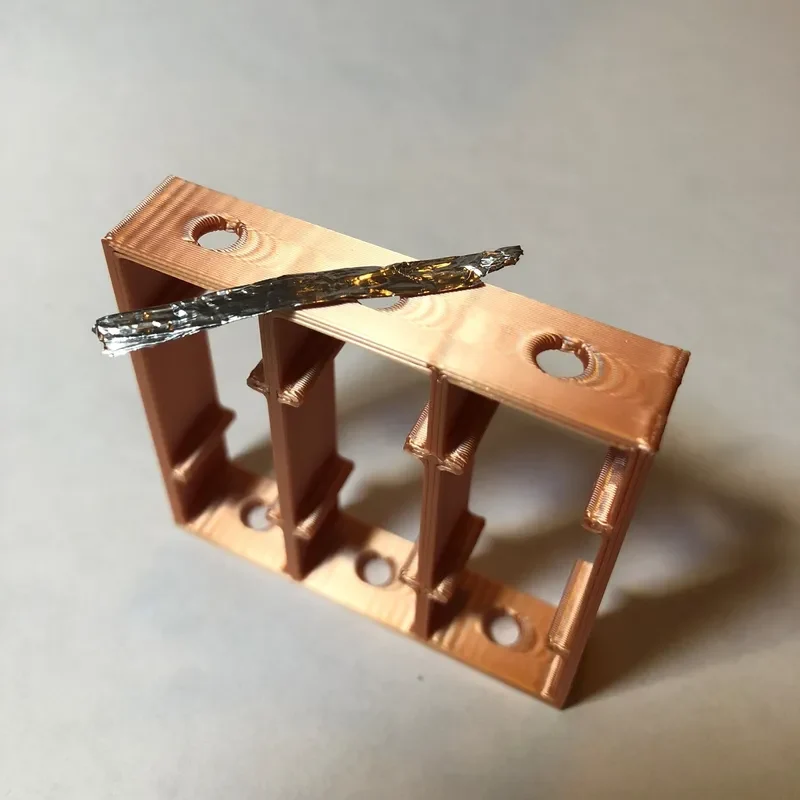

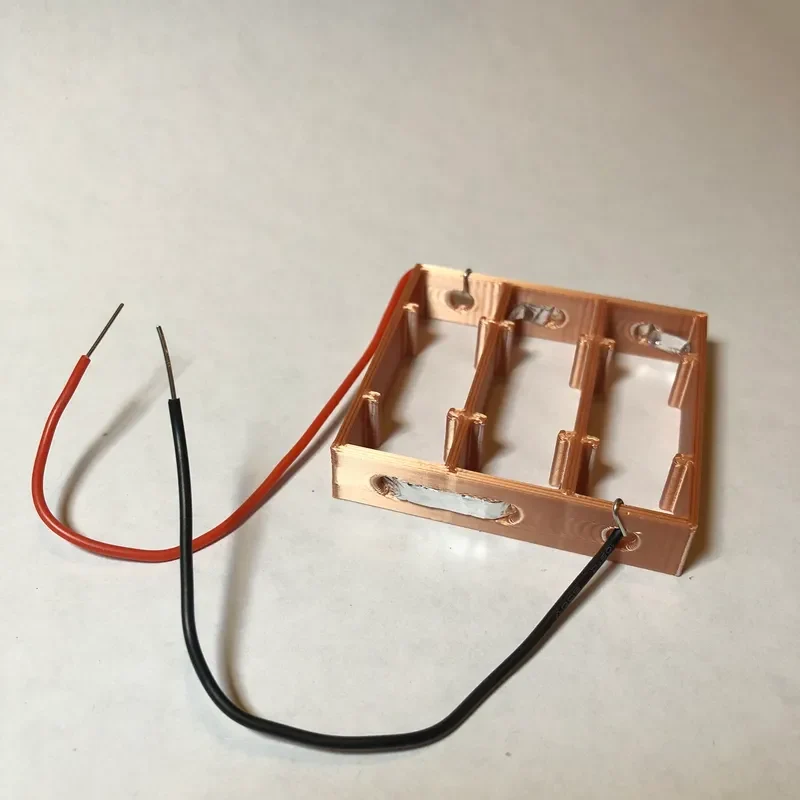

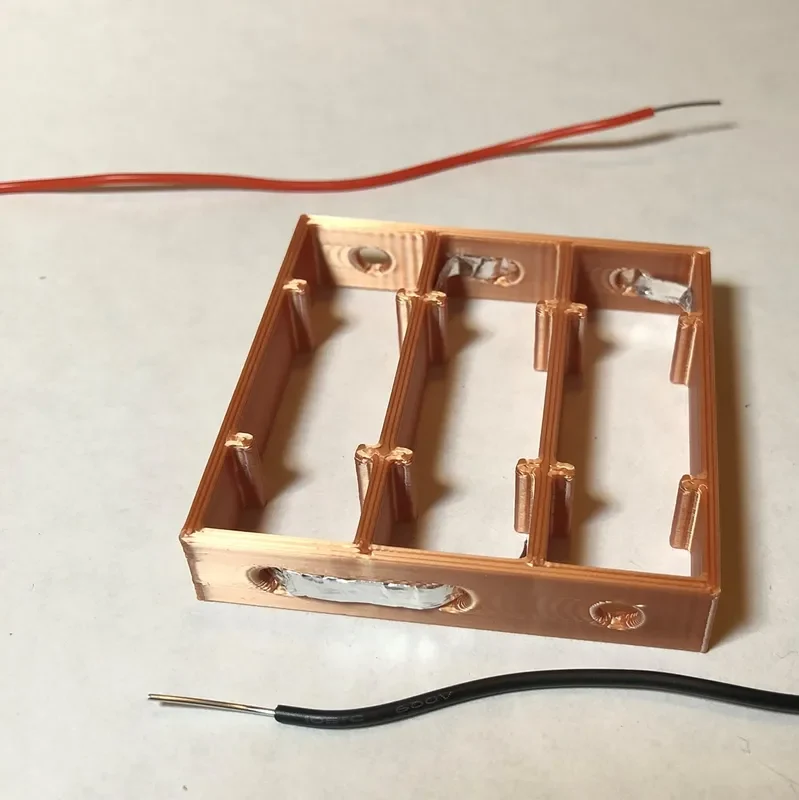

Оберните проволоку калибра 22 вокруг внешних отверстий модели — я рекомендую плоскогубцы, чтобы прижать проволоку к стенкам корпуса. Затем сверните и вставьте оловянную фольгу между другими отверстиями так, чтобы они соприкасались с клеммами батарей. Для подачи фольги может помочь карандаш или что-то подобное. При желании можно заклеить внешние стенки скотчем, чтобы скрыть открытую фольгу.

В этой конструкции вы можете подключить их последовательно или параллельно.

Проще всего сначала заряжать батарейки положительным наконечником.

Если вам нужны дополнительные скобы для крепления аккумуляторов, используйте прилагаемый OpenSCAD, чтобы увеличить размер аккумуляторного блока.
