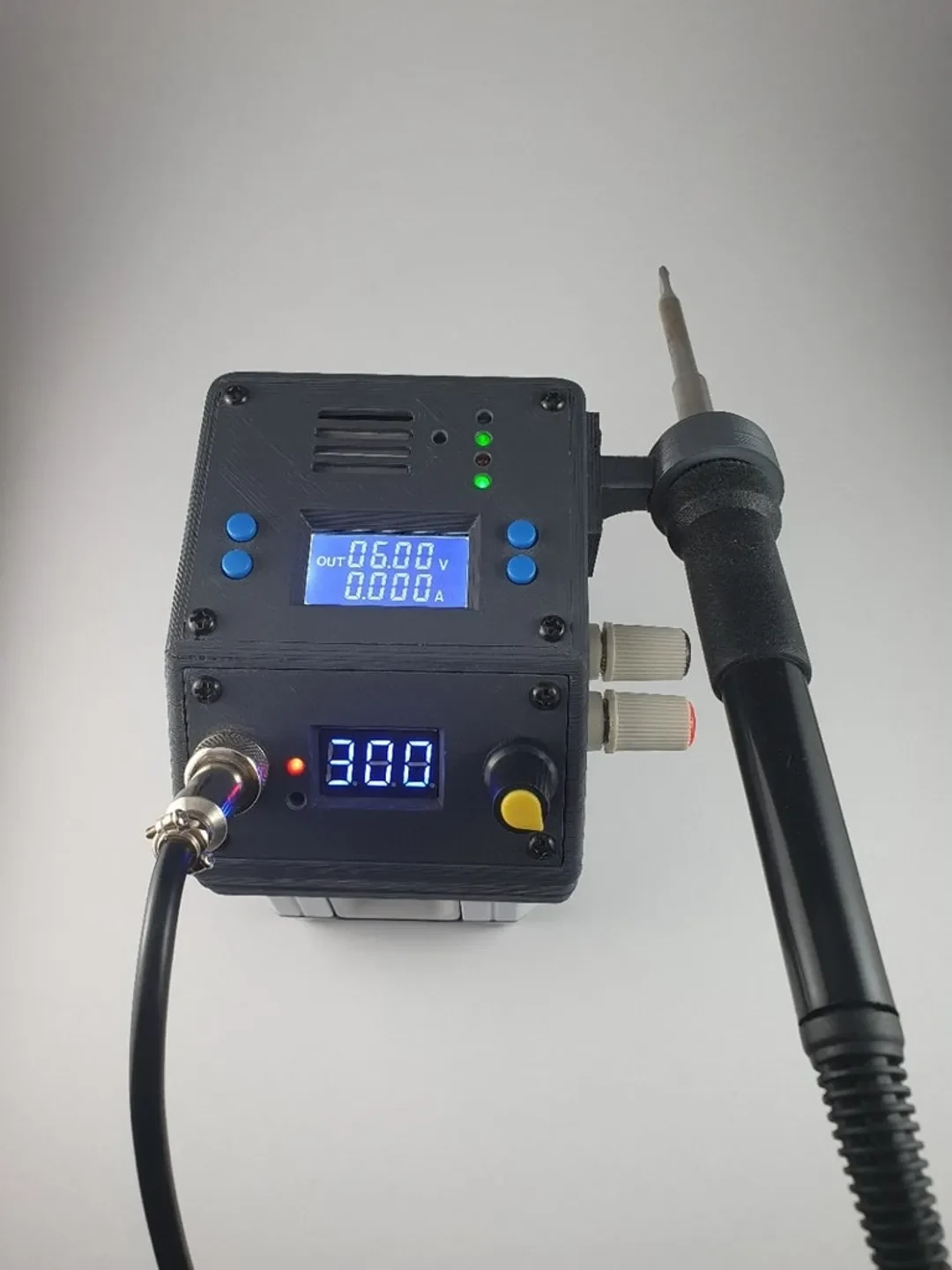

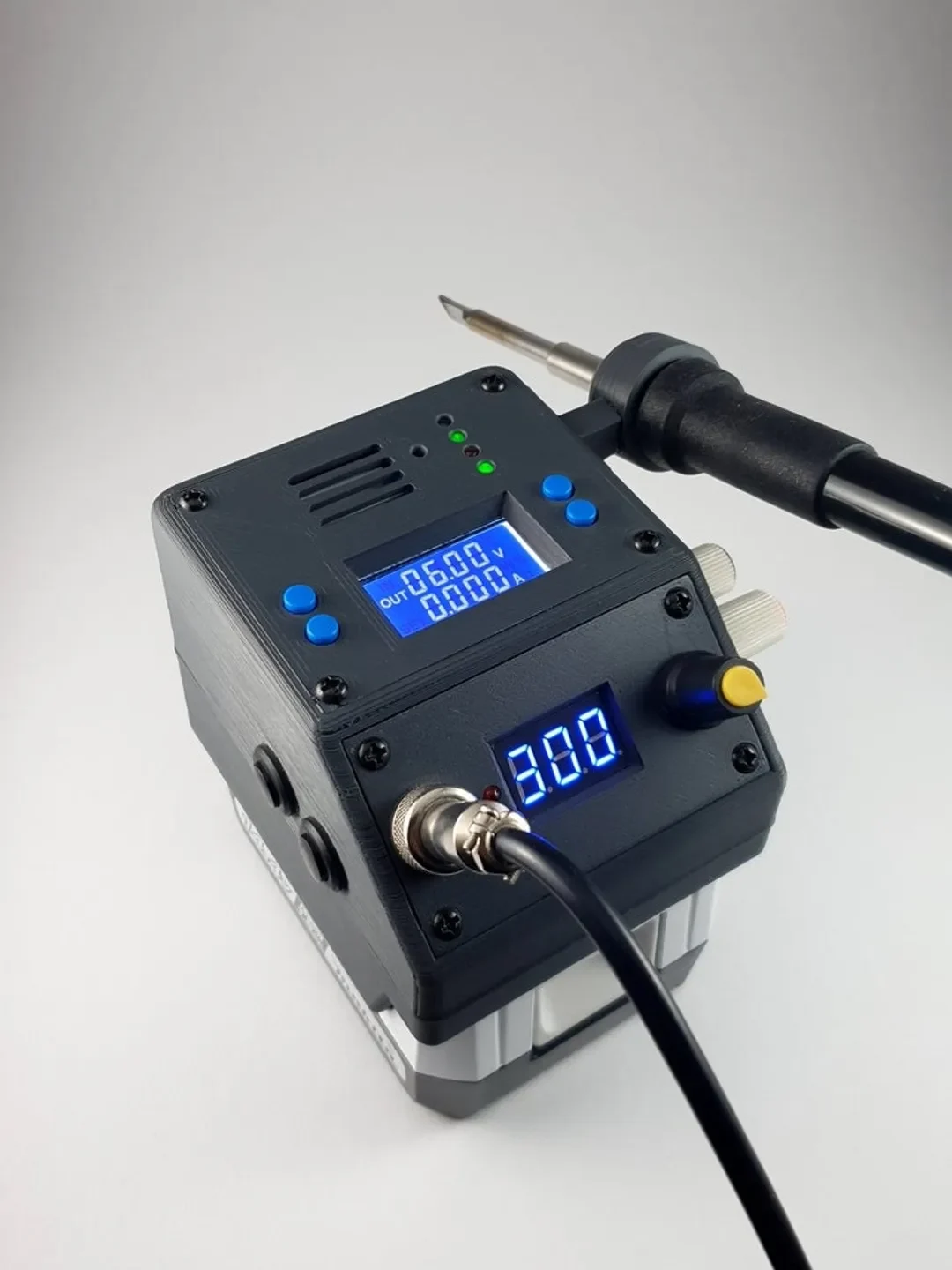

Мобильная паяльная станция и блок питания на аккумулятор...

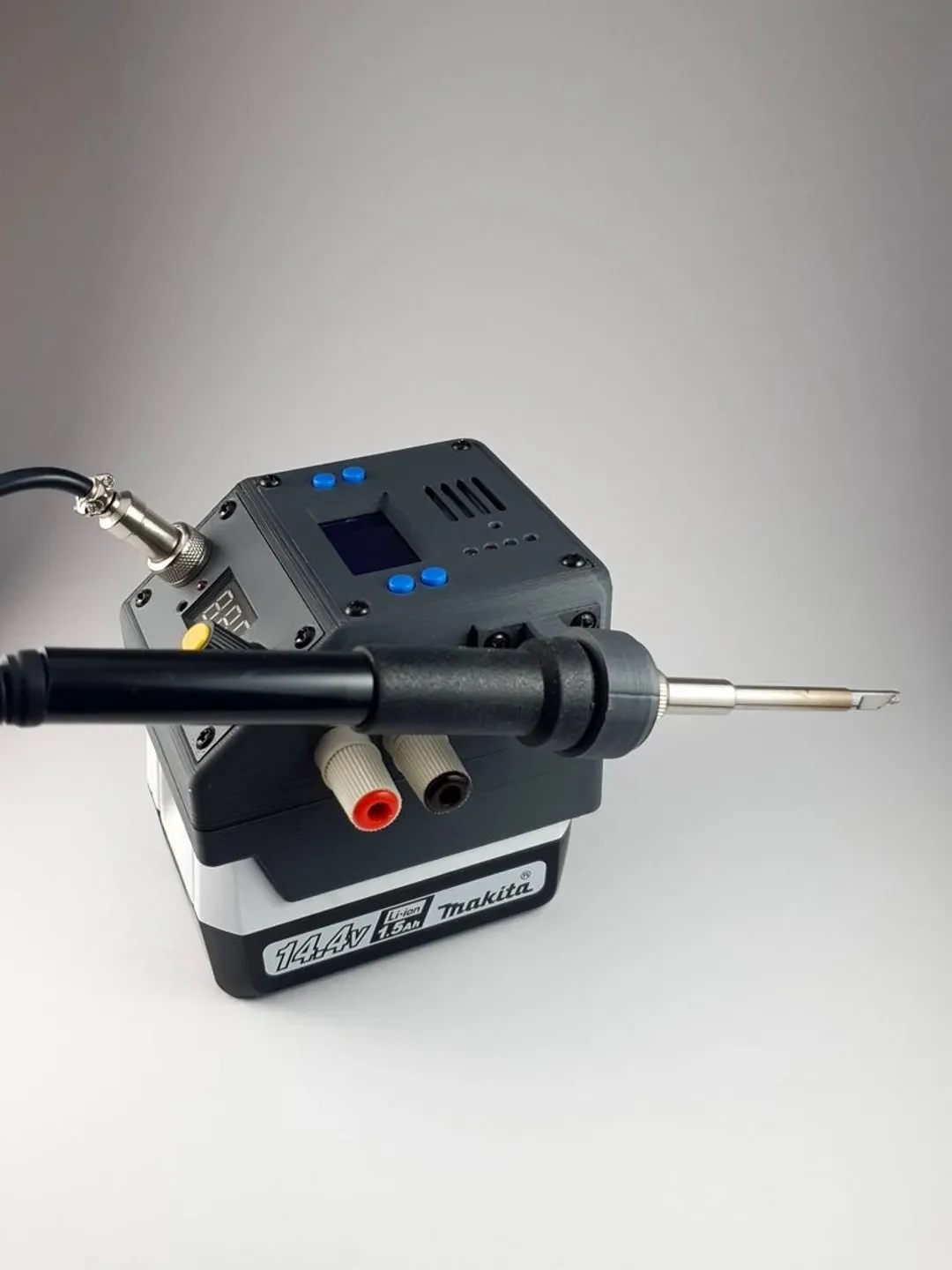

Это продолжение моего адаптера для аккумулятора Makita 14,4 В: 3905835,

Корпус для понижающего преобразователя постоянного тока в постоянный и клона паяльника Hakko T12,
это очень практичная мобильная рабочая станция для проектов в области электроники. Утюг очень хорош за свою цену, а блок питания обеспечивает считывание напряжения и силы тока, контроль напряжения и тока, а также включение и выключение выхода. В этой конфигурации он может обеспечивать напряжение от 15 до 0 В и силу тока до 3 А. Он также имеет опцию считывания входного напряжения, чтобы вы могли проверить, хорошо ли заряжен аккумулятор.

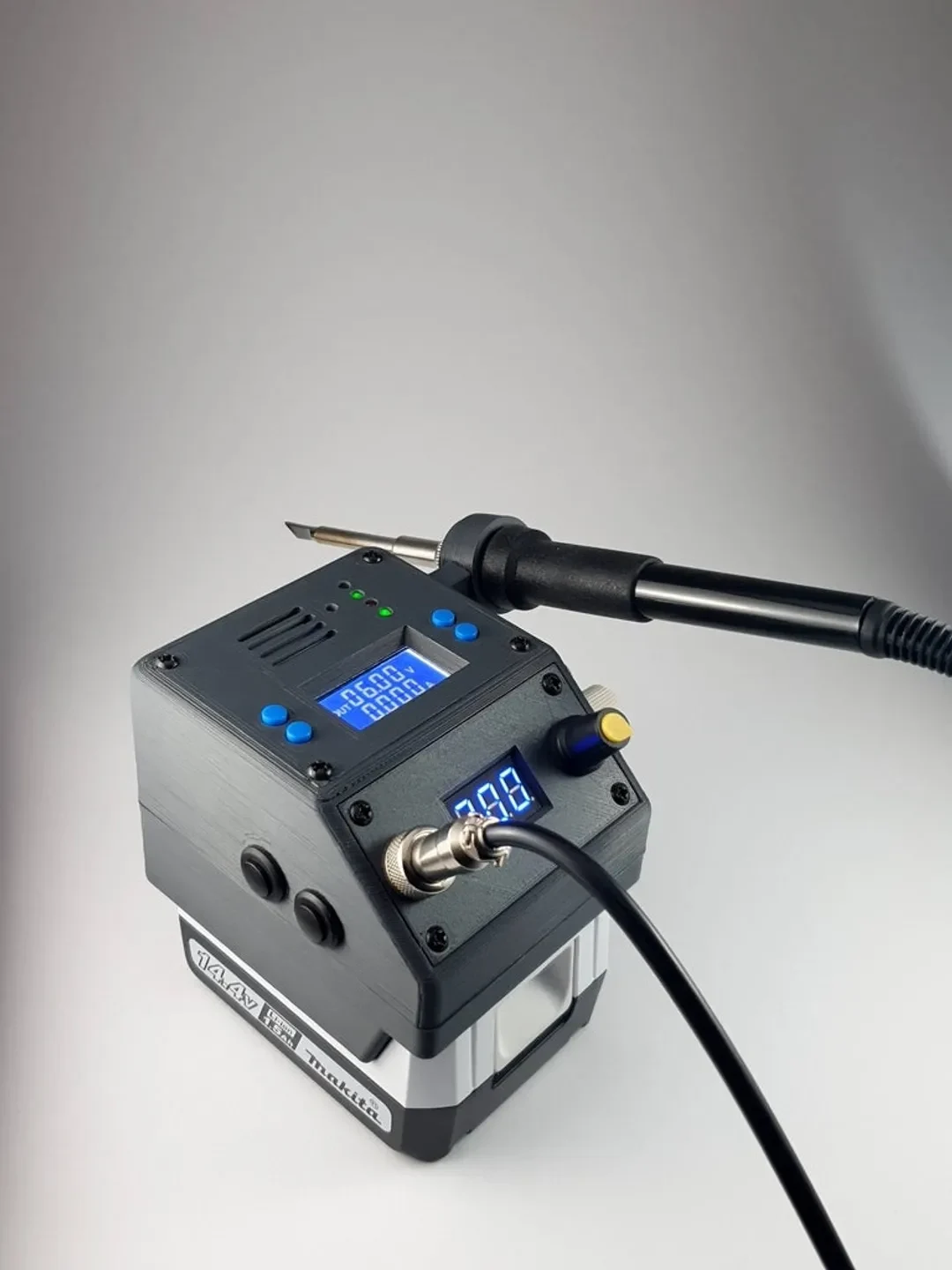

Сбоку расположены 2 кнопочных переключателя питания и паяльника.

Он крепится сверху адаптера аккумулятора с помощью винтов. Все используемые винты имеют размер M3, а опционально можно использовать вставки с резьбой M3. Отверстия для штекеров-бананов и держателя утюга не включены в файл, но их можно легко просверлить после завершения печати.

Я не фотографировал внутреннюю часть, потому что там довольно много проводов, но если кому-то интересно, я могу разобрать его и взять немного.

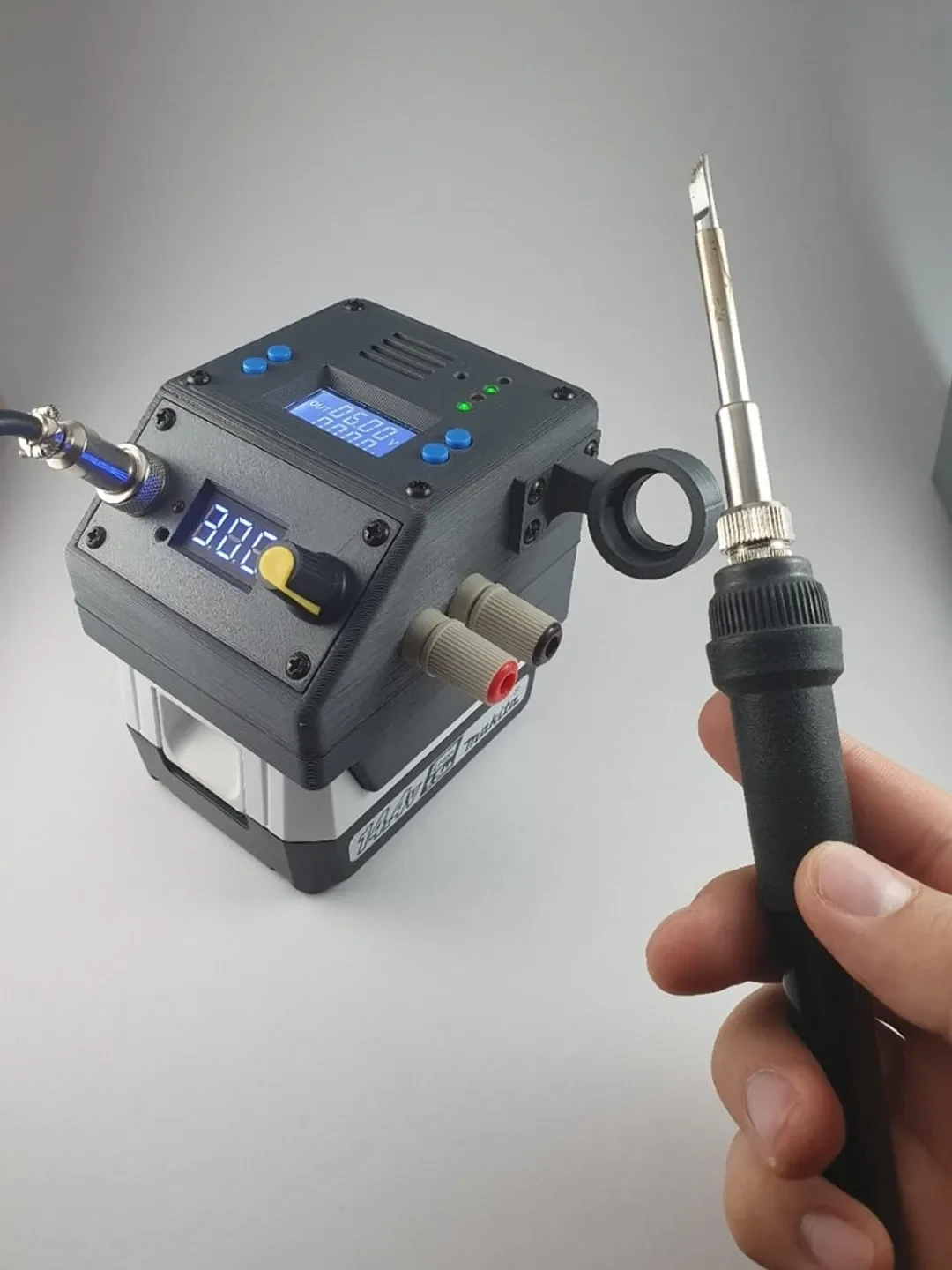

Я разработал его на Fusion 360, а держатель для железа представляет собой небольшой ремикс: 2154905.

Части, которые я использовал:
Блок питания: 5A DC-DC Down CC CV ЖК-блок питания
Паяльник: Цифровая паяльная станция Hakko T12
Банановые вилки: серые гнездовые клеммы типа «банан»
Переключатели: 12-миллиметровый кнопочный тумблер с защелкой

Блок питания и паяльная станция очень хорошего качества (перепробовал много подобных товаров разного качества), очень рекомендую. (Также хочу отметить, что не следует потреблять от БП более 3 Ампер в течение длительного времени, чтобы он не перегревался)

Кроме того, я использовал несколько 3-миллиметровых светодиодов для перемещения индикаторов состояния блока питания с печатной платы на пластину. Я использовал очень тонкий провод для подключения светодиодов к блоку питания и силиконовый провод 18AWG для подключения питания от адаптера батареи к переключателям и платам.
