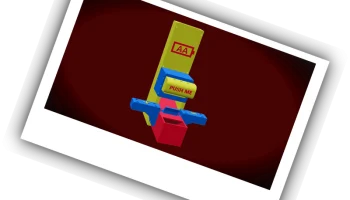

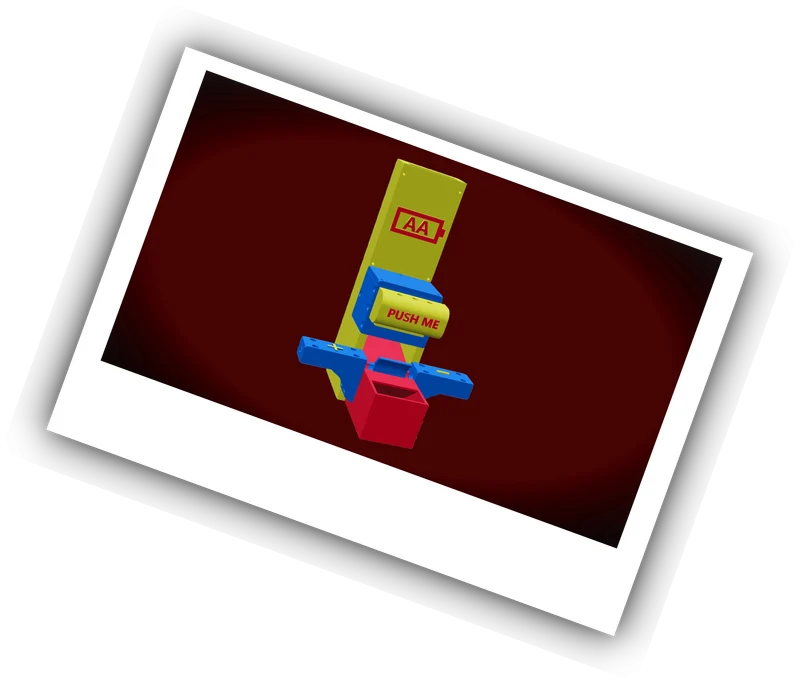

Диспенсер и устройство для проверки батареек АА

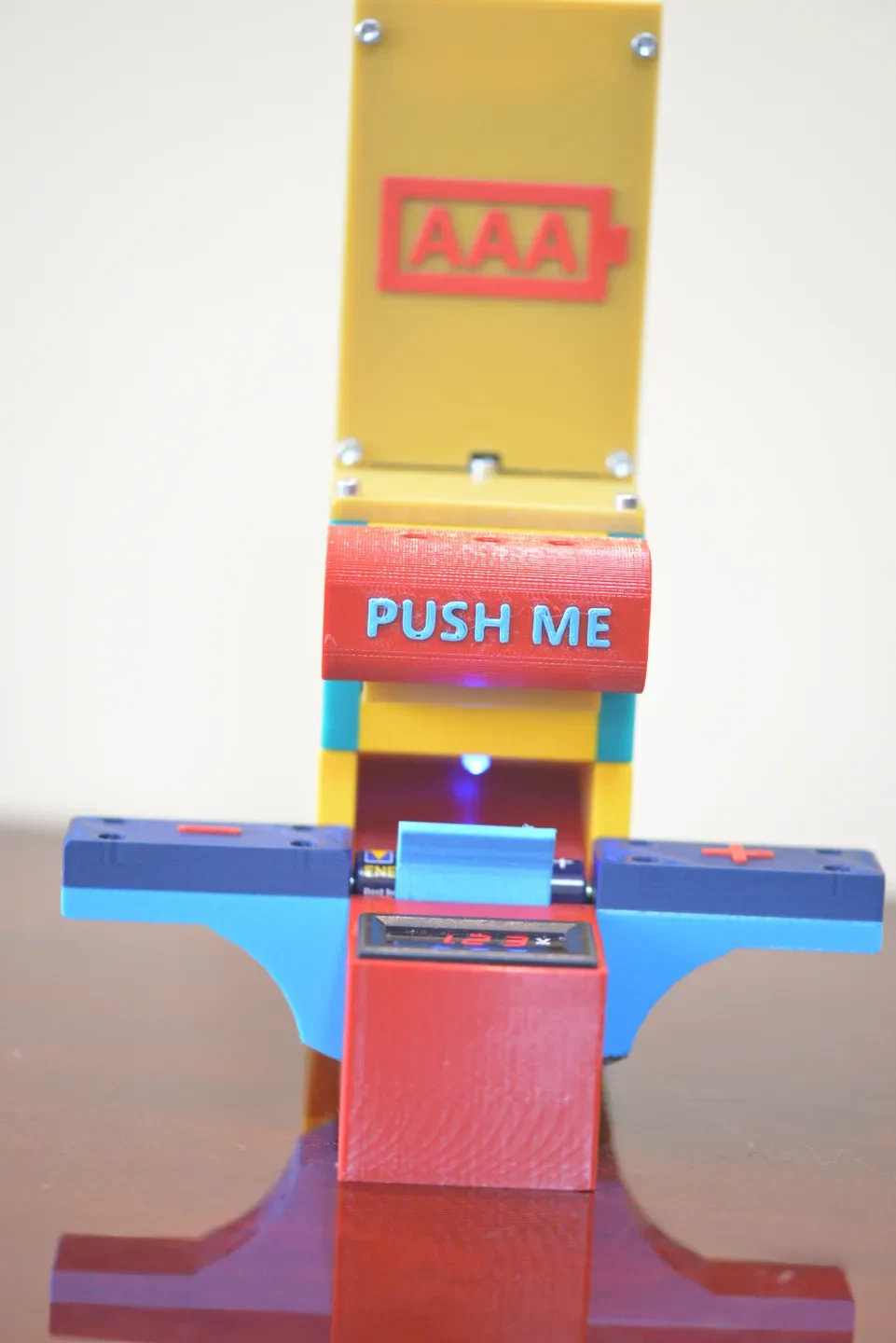

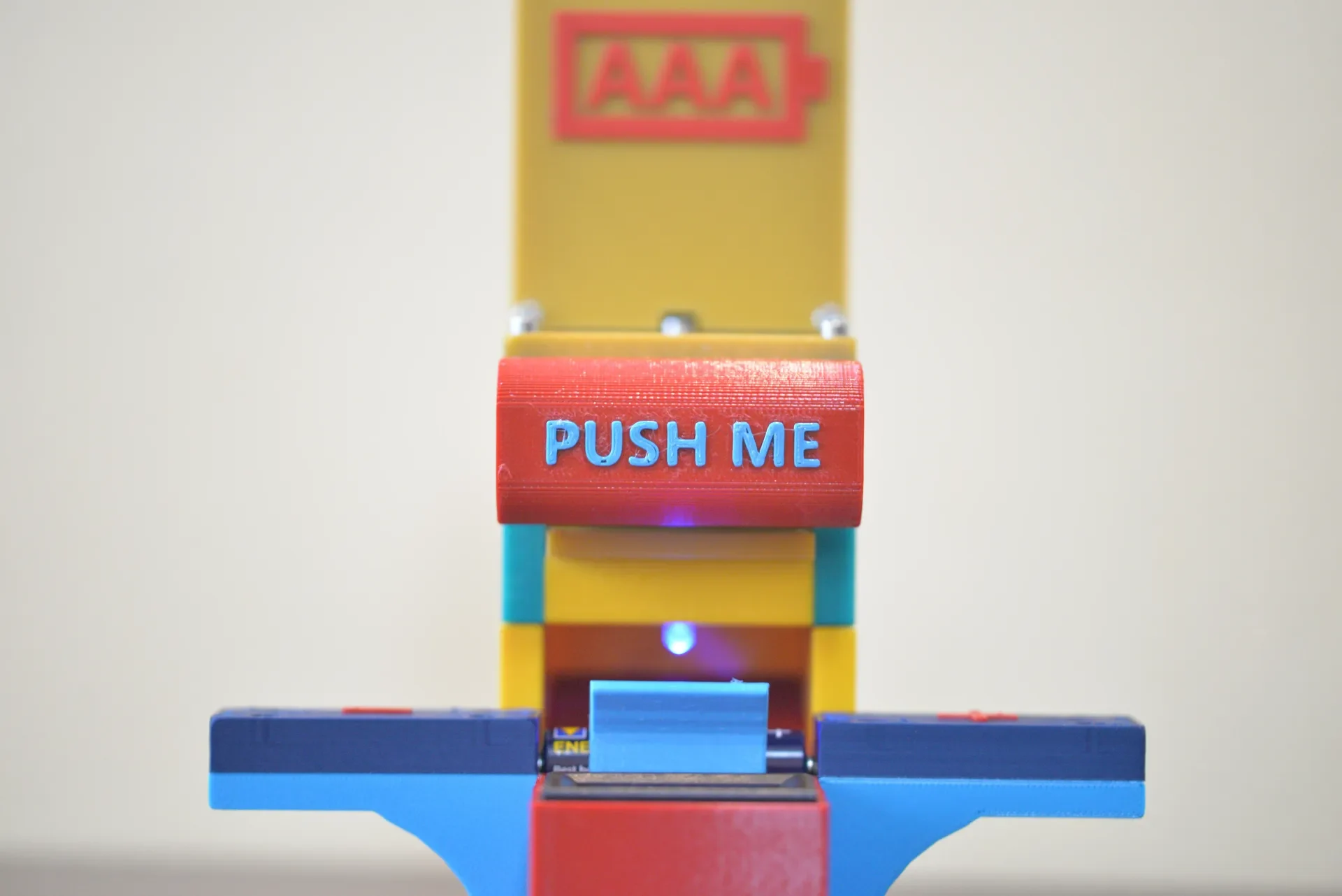

Это дозатор батареек типа АА, который выдает батарейки при нажатии кнопки, автоматически измеряет уровень заряда батареи и зажигает светодиод, если батарея пригодна.
Распечатать инструкции
Что это
Это дозатор батареек, который измеряет напряжение батареек типа АА при нажатии кнопки утилизации.
Он имеет емкость 10 батареек АА и работает безупречно, я не видел ни одного отказа батарейки при нажатии кнопки.

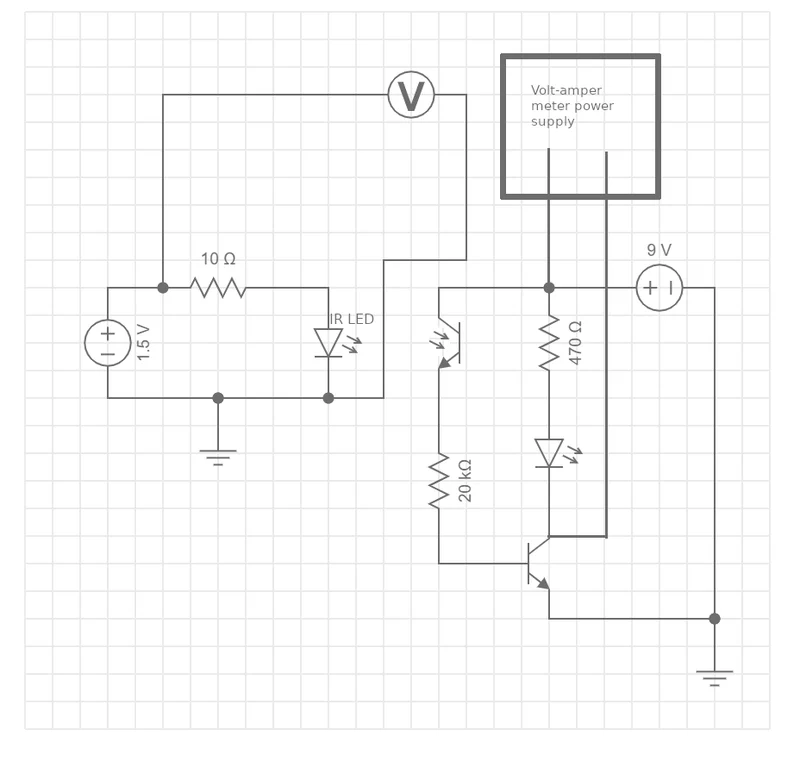

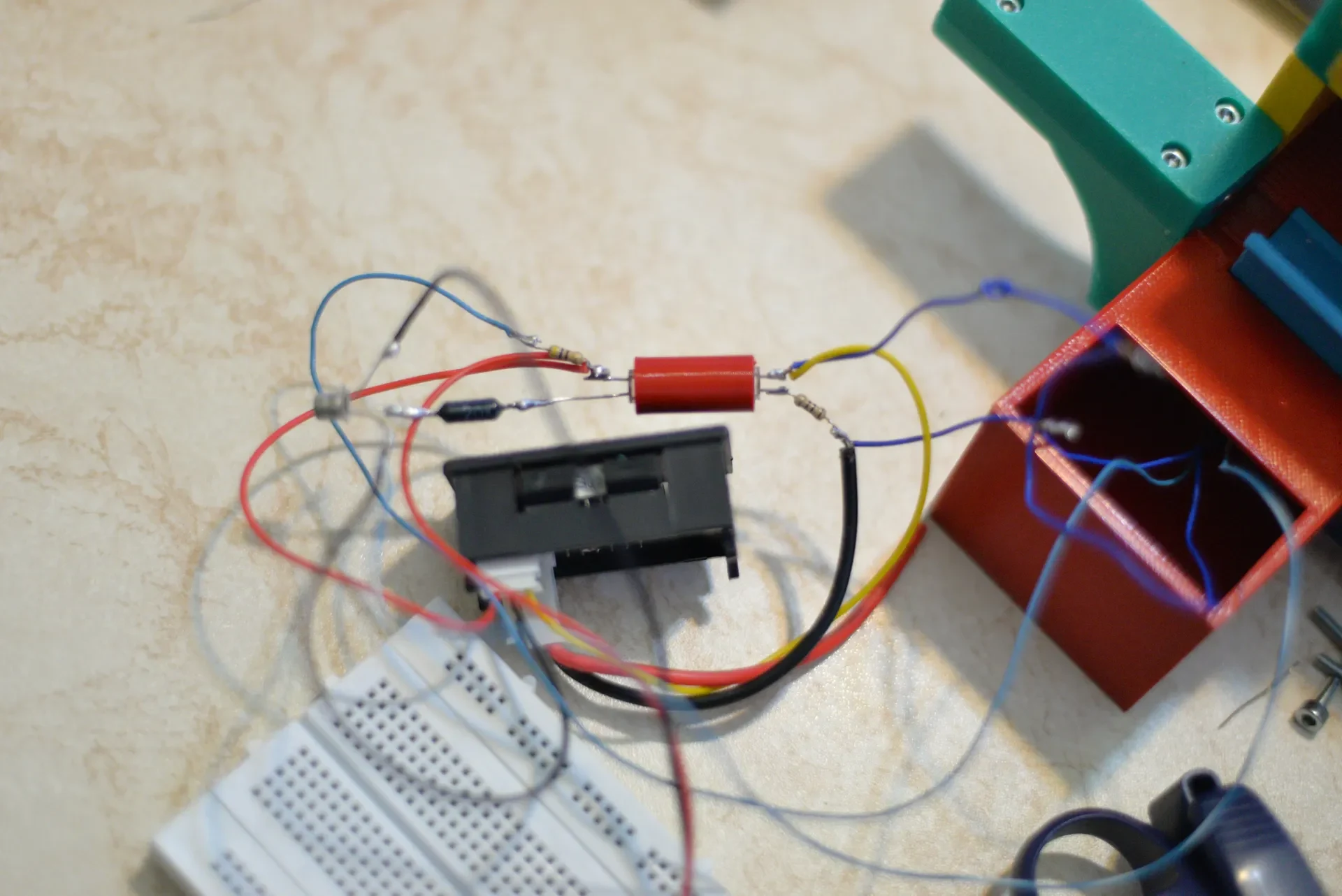

Принцип прост: при нажатии кнопки батарея упадет и переместится в «специальное место», где встретится с 4 магнитами, которые заставят батарею занять определенное положение. Два из этих магнитов образуют электрический контакт и активируют ИК-светодиод, ИК-светодиод активирует фототранзистор, фототранзистор активирует транзистор, а транзистор активирует светодиод и вольт-амперметр, который будет измерять напряжение батареи.
При извлечении батареи вся цепь автоматически замыкается.
Видео вы можете найти здесь: https://youtu.be/W0bwB60_FJU
Инструменты, которые вам нужны
пинцеты
мягкий молоток (молоток, не изготовленный из металла, возможно, деревянный молоток — я использовал молоток с пластиковой головкой, изображение вы можете увидеть в шаге 1)
плоскогубцы для перерез��ния проводов
плоскогубцы
отвертка
паяльник
3D-принтер
измерительное устройство (для непрерывности...)
Материалы, которые вам нужны

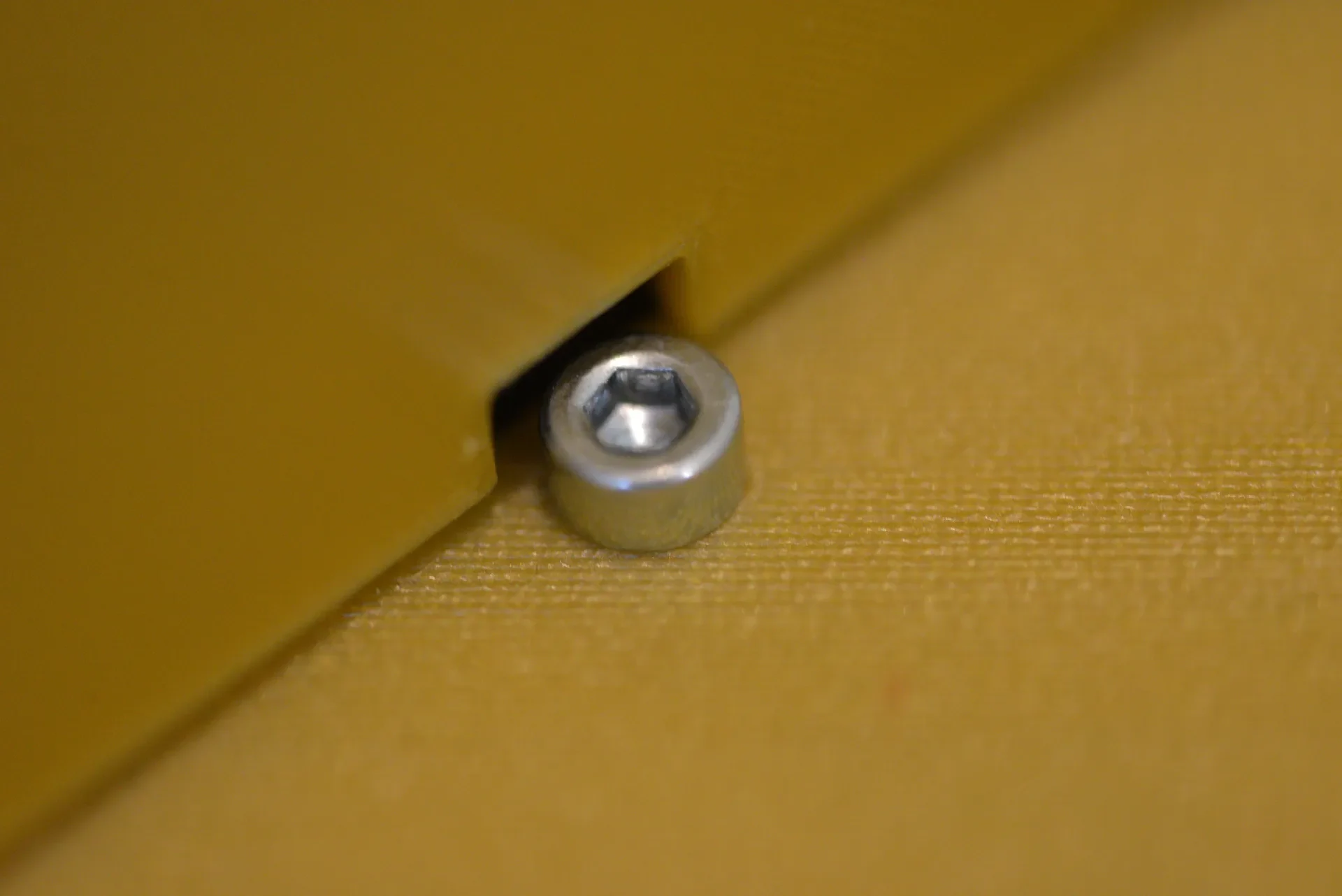

Винты 3 мм, плоские, с круглой головкой, длиной 8 мм, 10 мм, 20 мм. Головка этих винтов имеет длину 3 мм и диаметр 6 мм.
3D-принтер
Нить PETG, некоторые детали не будут хорошо работать с PLA, даже не пытайтесь.
4 неодимовых магнита высотой 3 мм, радиусом 3 мм.

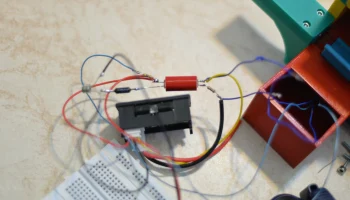

Электронные компоненты:
а) 1 х ИК-светодиод
б) 1 х фототранзистор
в) резистор 1 х 10 Ом
г) резистор 1 х 20 КОм.
в) резистор 1 х 470 Ом
г) светодиод 1 х 5 мм.
д) 1 х транзистор 2N2222A
е) 10 батареек типа АА
г) 1 батарея 9 В
h) 1 контакт батареи 9 В
и) вольт-амперметр вот такой: https://www.aliexpress.com/item/4000035398329.html?spm=a2g0o.productlist.0.0.450a155f63nuw6&algo_pvid=cd1358b0-1a28-4754-80f2-c9e486513483&al go_expid=cd1358b0-1a28-4754-80f2-c9e486513483-4&btsid=0bb0624016113185477647942ec5e3&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
к) электрические провода — я использовал провод от кабеля UTP, провод с одножильным кабелем внутри, чтобы быть более жестким, так как вам придется просовывать провод через небольшое отверстие.
k) 3 небольшие пружины растяжения диаметром 5 мм и длиной 1 см.
Распечатайте кусочки
Распечатайте все детали в соответствии с опубликованными мной кодами GCode, используя нить PETG. Если вы используете STL, вам необходимо добавить опоры только к элементу Battery_remover, а также добавить изменение цвета в файлы face.stl, button.stl, Lateral_module_upper_part_plus.stl и Lateral_module_upper_part_minus.stl.
Установите магниты
Для этого вам понадобится молоток, длинный болт с плоской головкой, 2 болта (диаметром 3 мм, длиной 10 мм) и детали с именами Battery_remover, ir_led_and_phototransistor_cylinder и Screw_and_magnet_socket.
Вставьте винт в Screw_and_magnet_socket, как показано на изображении.
Вставьте оставшуюся часть болта в ir_led_and_phototransistor_cylinder. На данный момент вы просто будете использовать ir_led_and_phototransistor_cylinder, это не конечный пункт назначения.
Поместите винт_and_magnet_socket с болтом и ir_led_and_phototransistor_cylinder на мягкую поверхность, я использовал шестиугольную гантель, наполненную песком, и забил магниты.
Проверьте целостность цепи между магнитом и винтом. Возможно, вам придется извлечь и вставить магнит несколько раз, так как остатки пластика могут застрять между магнитом и головкой винта.
Используйте длинный болт и наденьте магнит на головку, поместите устройство для удаления батареи на мягкую поверхность и забейте длинный болт, чтобы вставить магниты.
См��нтируйте все детали

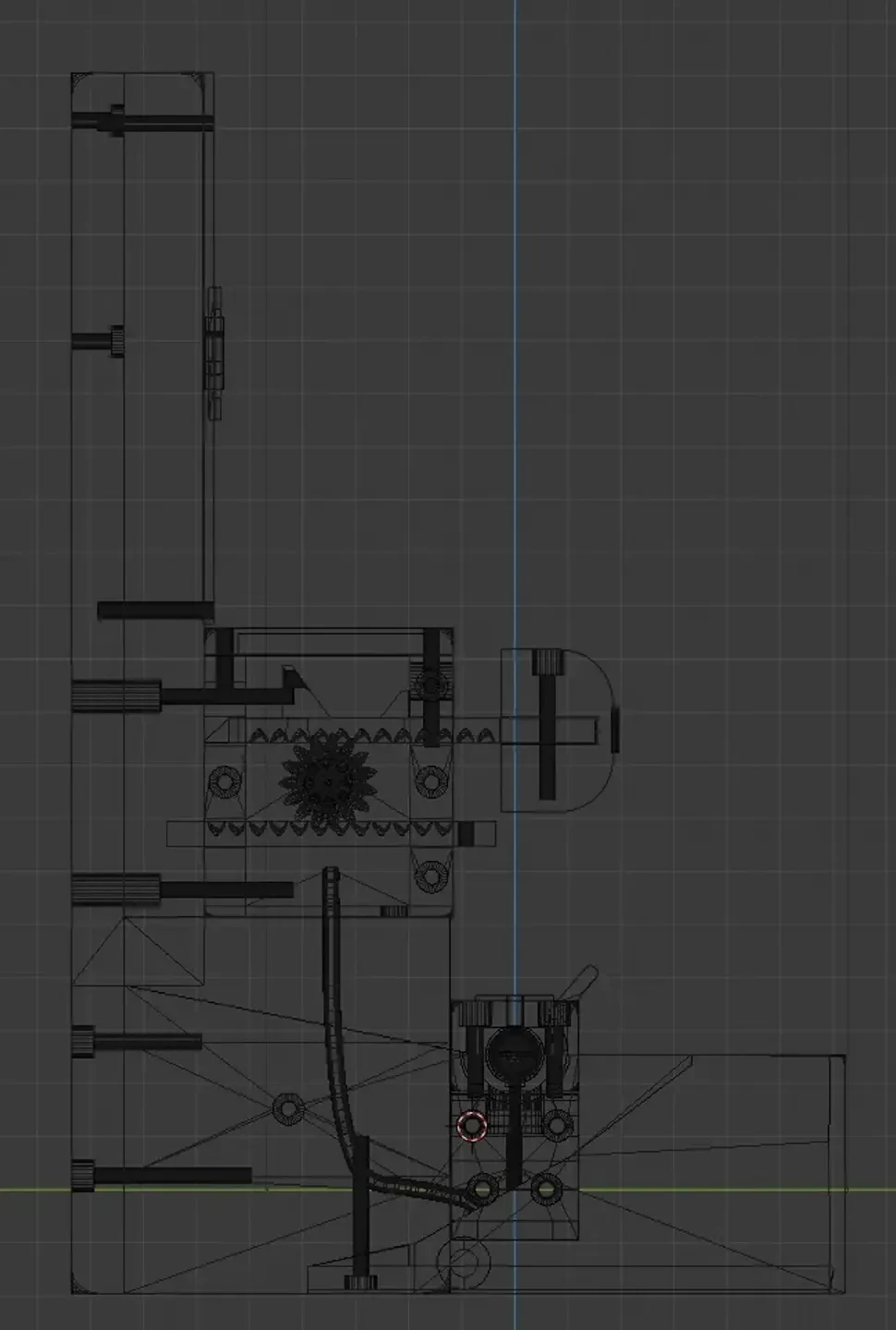

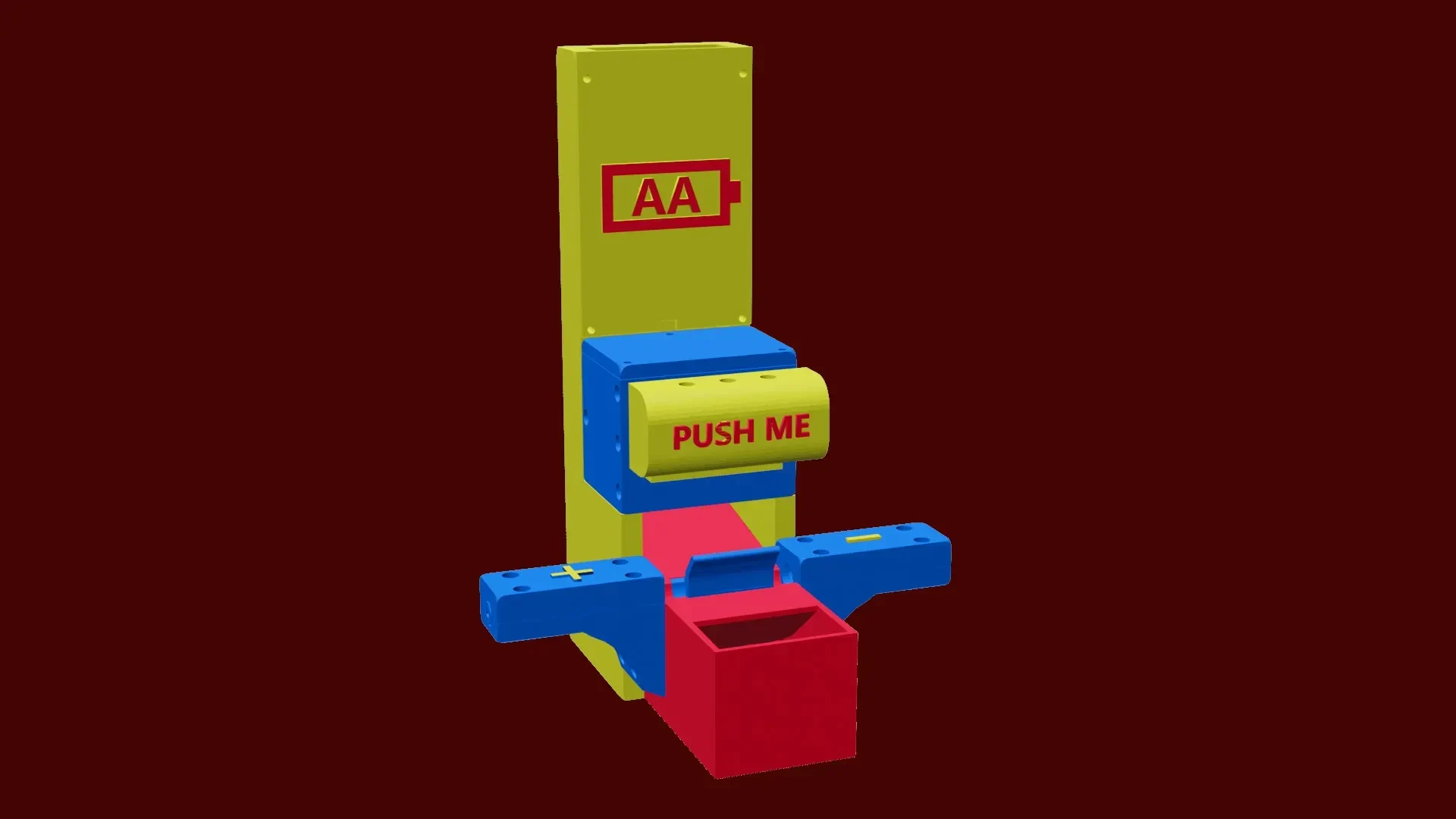

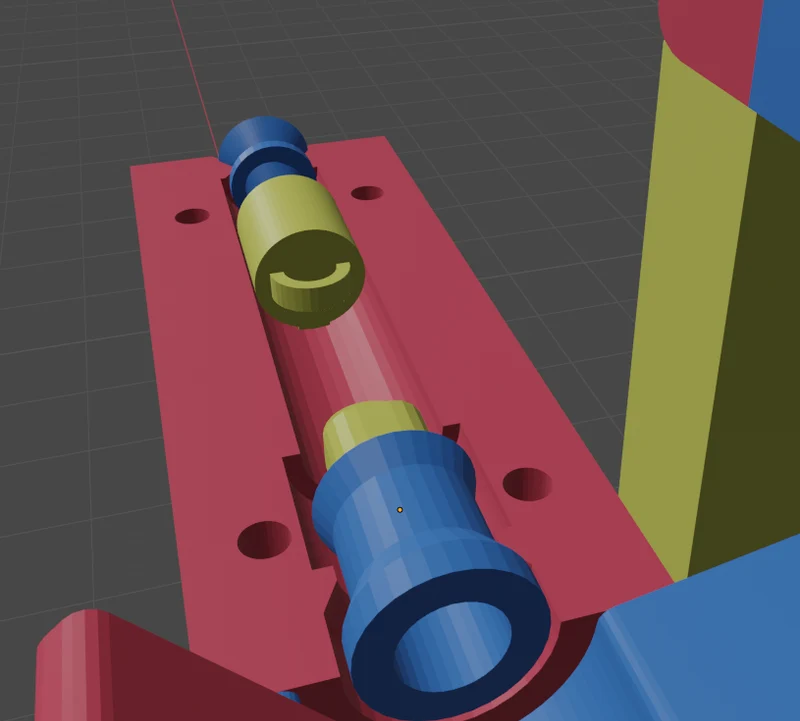

Смонтируйте все части как в файле блендера.
Поместите пружины растяжения диаметром 5 мм и длиной 10 мм между деталями contact_hook и Screw_and_magnet_socket. Вы можете найти эти имена в файле блендера, в группе «3D-принтер».
Винтами М3х10 зафиксируйте «нижнюю часть бокового модуля с дугой» с помощью «l».
