Аккумуляторная плата для макетной платы 5 В, 9 В, 12 В
Если я не буду использовать внешние устройства для проверки оборудования, то я найду аккумуляторную упаковку для ненадежного полюса. Комплект повышающих устройств с вольтовым выходом 5-9-12 В, надежно защищен. Используйте этот модуль и схему. Батарея была использована для электронных сигарет. Позор! Необходимо установить напряжение повышающего модуля (5 В, 9 В, 12 В). Шаг вверх положен над пршепиначем.
------------------------------------------------------------------------------------------------------------

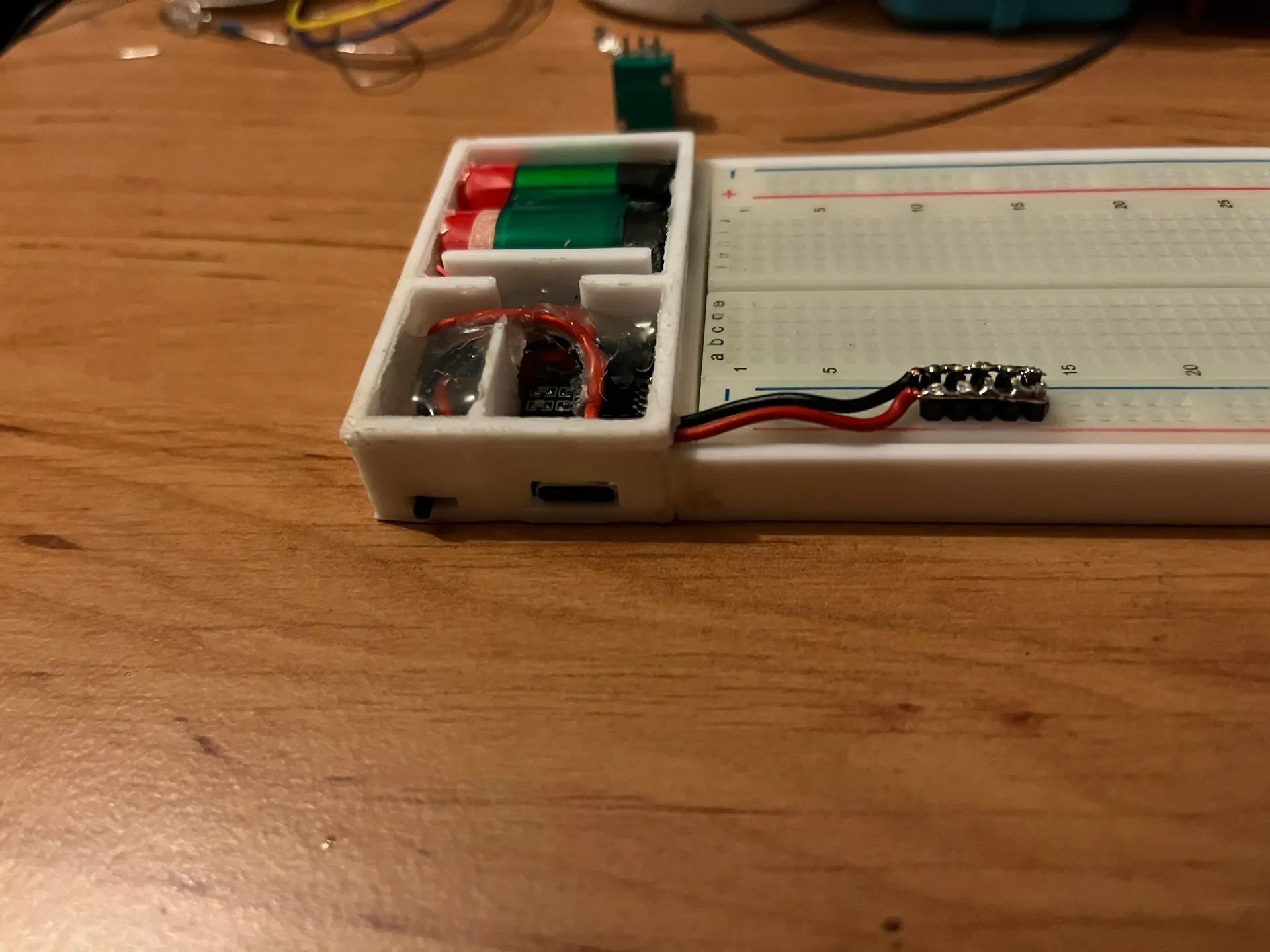

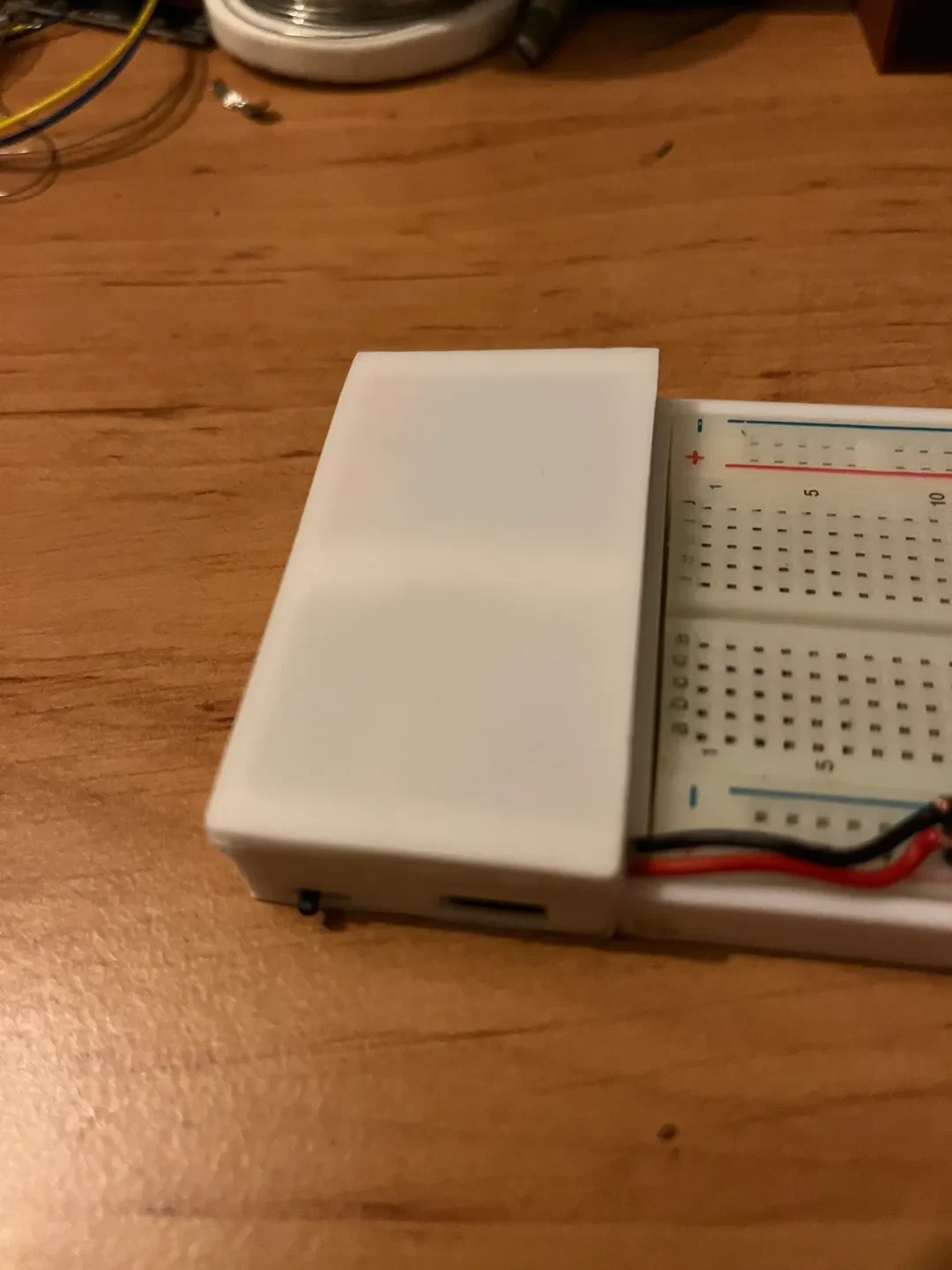

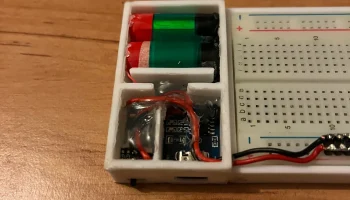

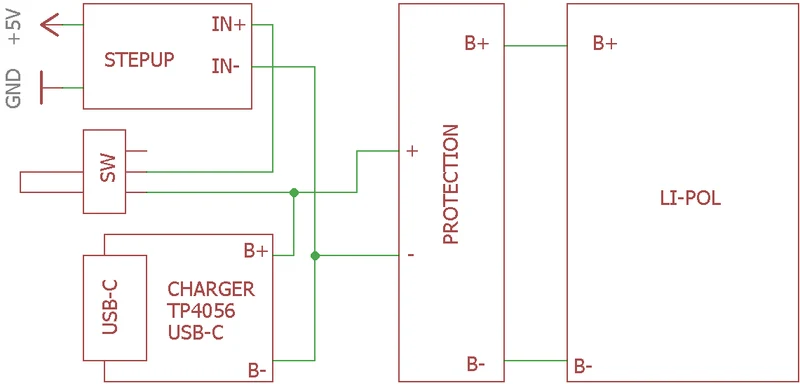

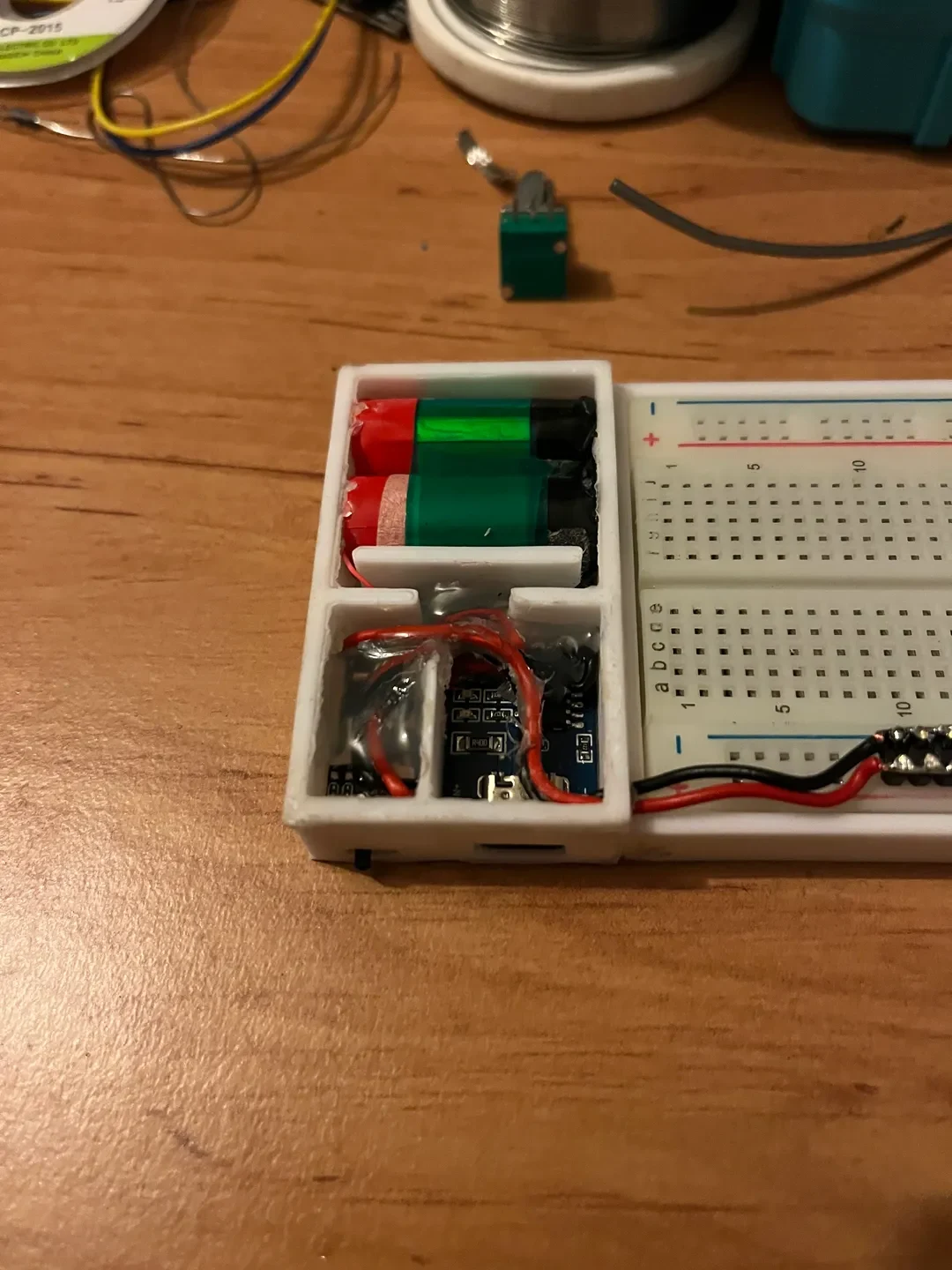

Иногда мне не хотелось использовать источник питания при тестировании схем, поэтому я спроектировал аккумулятор для макета. В комплект входит повышающий преобразователь с дополнительным выходом 5-9-12 В, зарядное устройство и защита. Во вложении модули и схема. Я использовал батарейки от электронных сигарет. Внимание! Вам необходимо выставить нужное напряжение на повышающем модуле (5В, 9В, 12В). Повышающий расположен над выключателем.
------------------------------------------------------------------------------------------------------------
Použité dily / б/у детали:

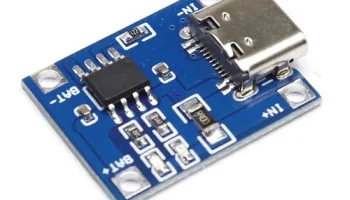

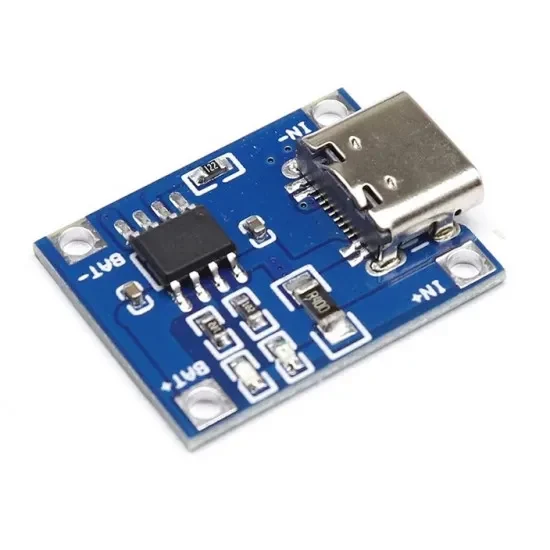

— Зарядное устройство TP4056 USB-C
— Мини-Boost-Modul повышающая плата 5В/8В/9В/12В 1,5 А

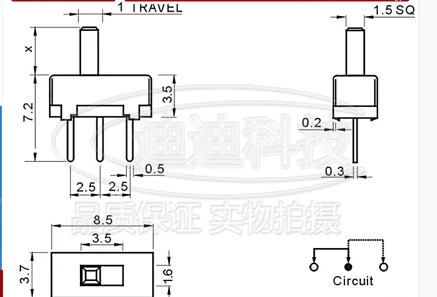

— Минивыключатель 0,3А 50В пост. тока 3,7х8,5х3,5 мм
— Плата защиты LI-ION аккумулятора (3,7 В, 3 А)
— Несколько проводов
— Горячий клей
— штифтовая головка 2x5
------------------------------------------------------------------------------------------------------------
Instrukce pro tisk / Распечатать инструкции
— není třeba podpor / Опоры не нужны
— výplň libovolná / Любое заполнение
