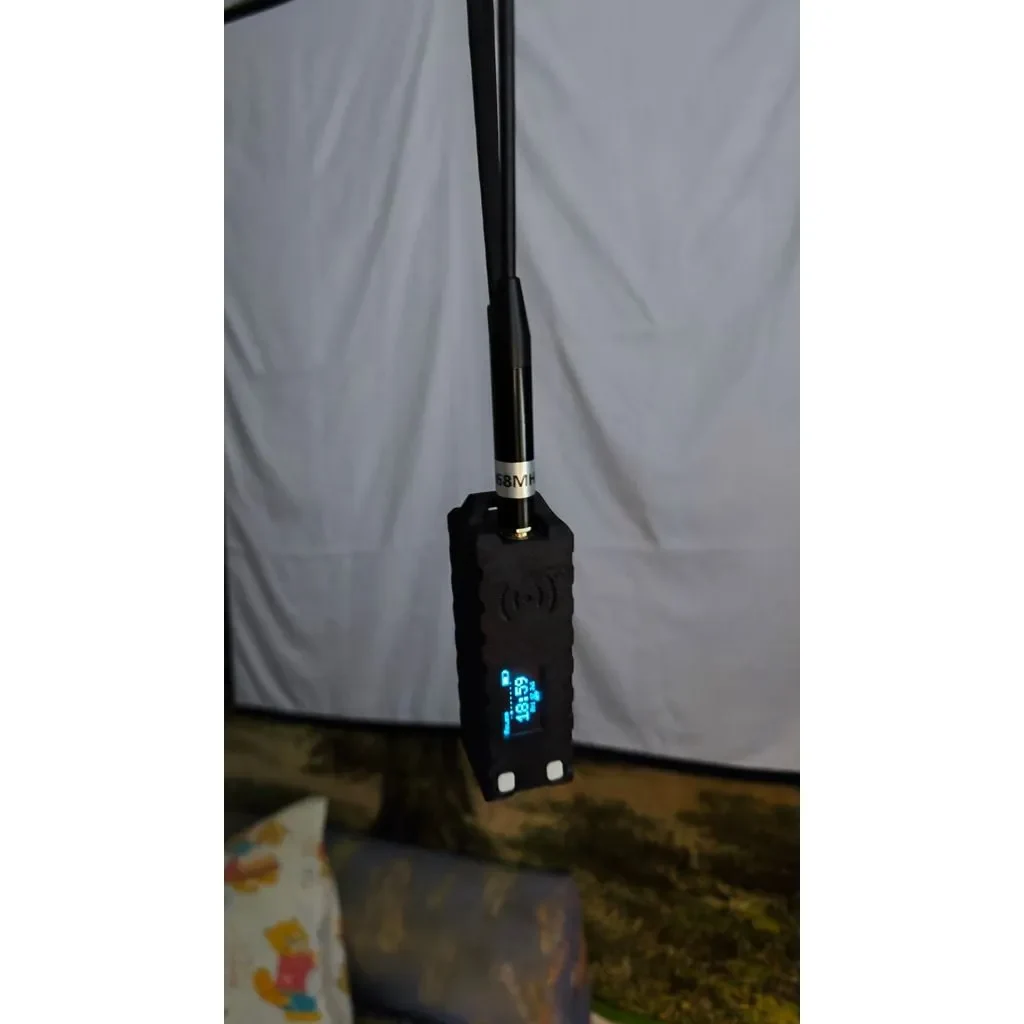

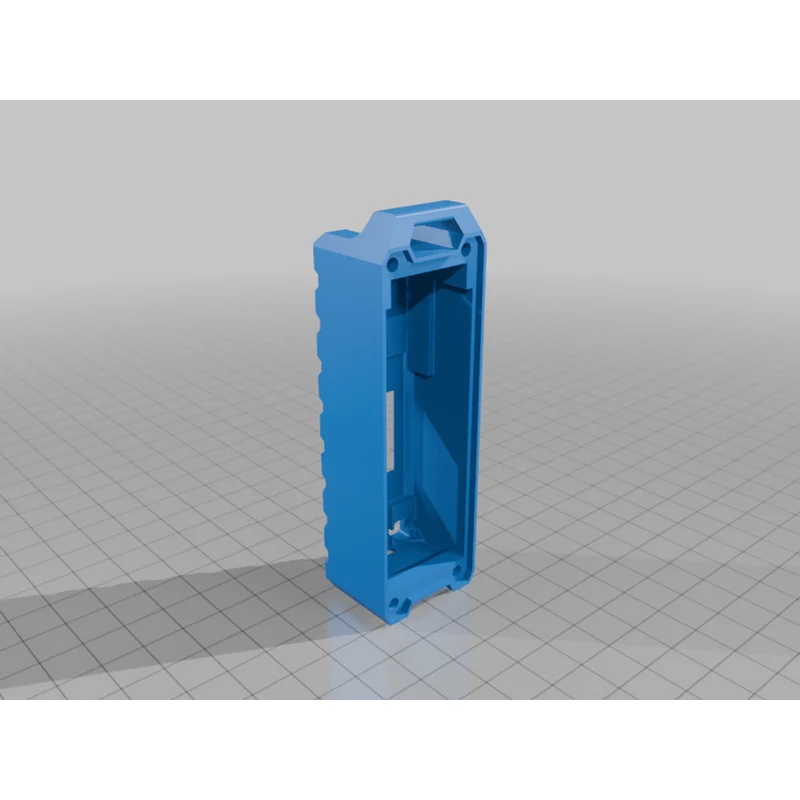

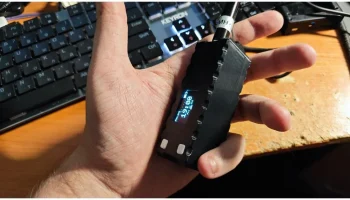

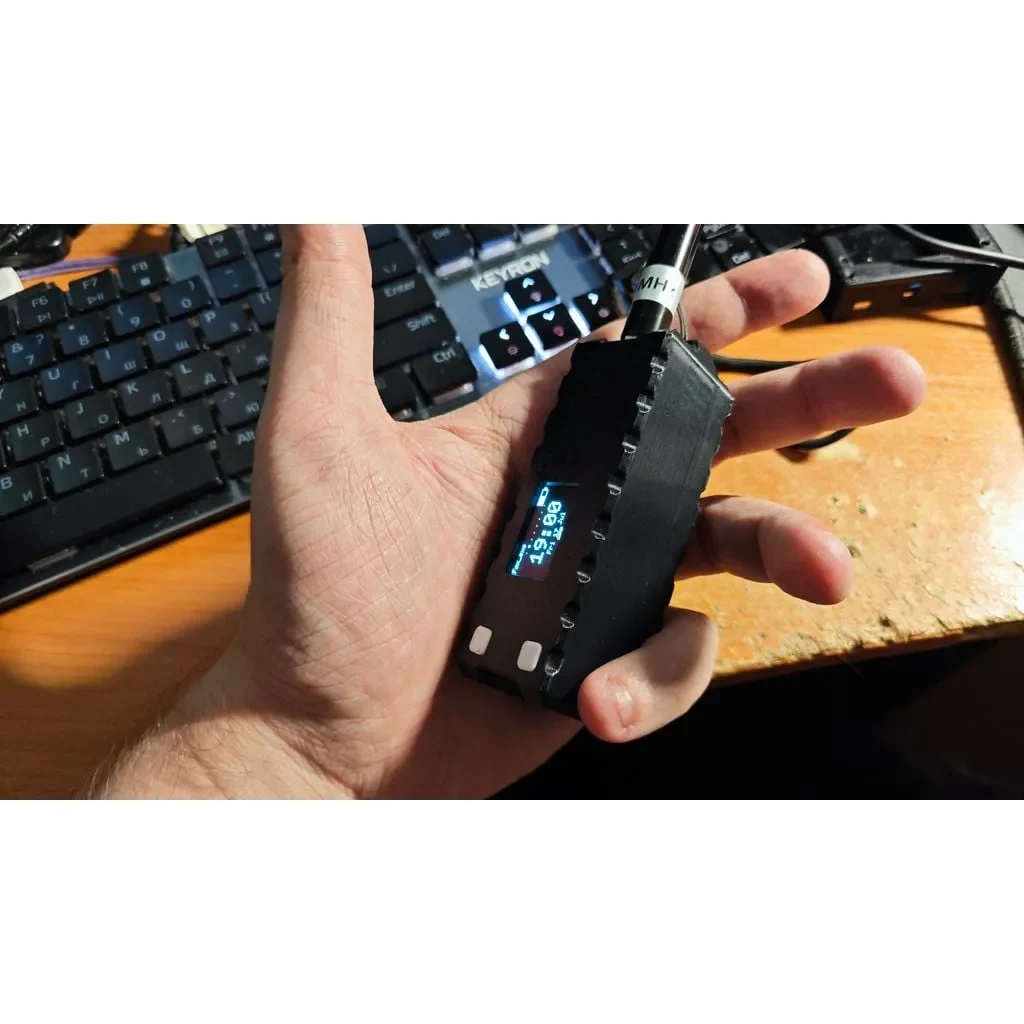

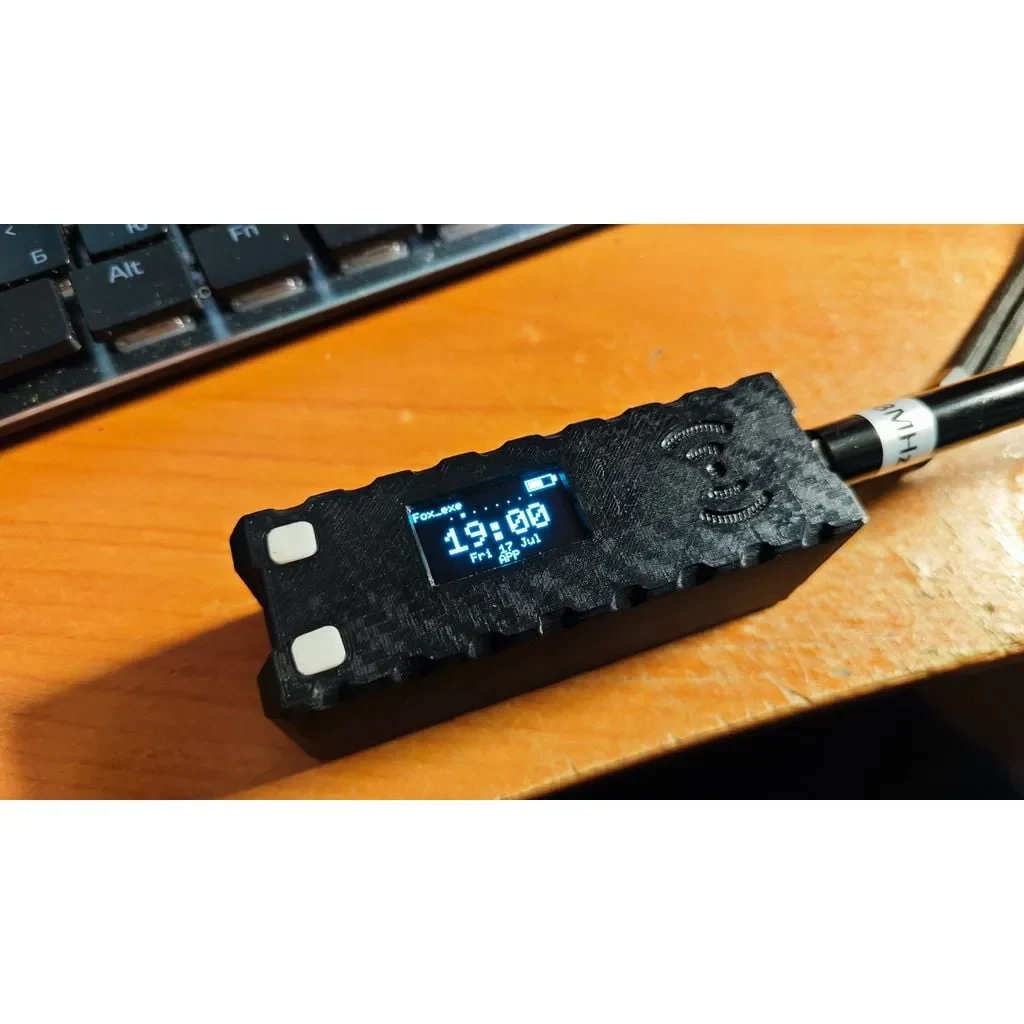

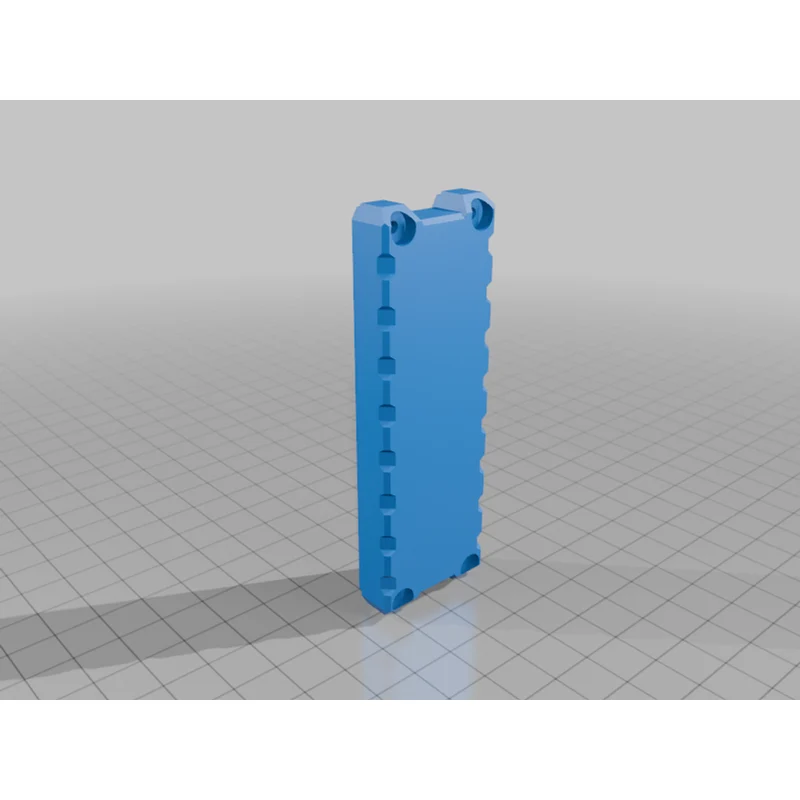

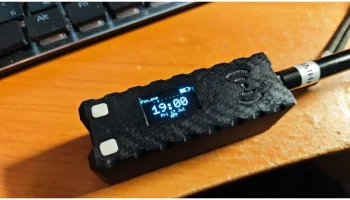

Чехол для Heltek V3 с аккумулятором 18650 или 21700

Чехол для Heltek V3

Подходит для Heltec V3 с припаянными контактами!

Требуется: 4 винта M2x10 мм и 4 латунные термофиксированные вставки M2.

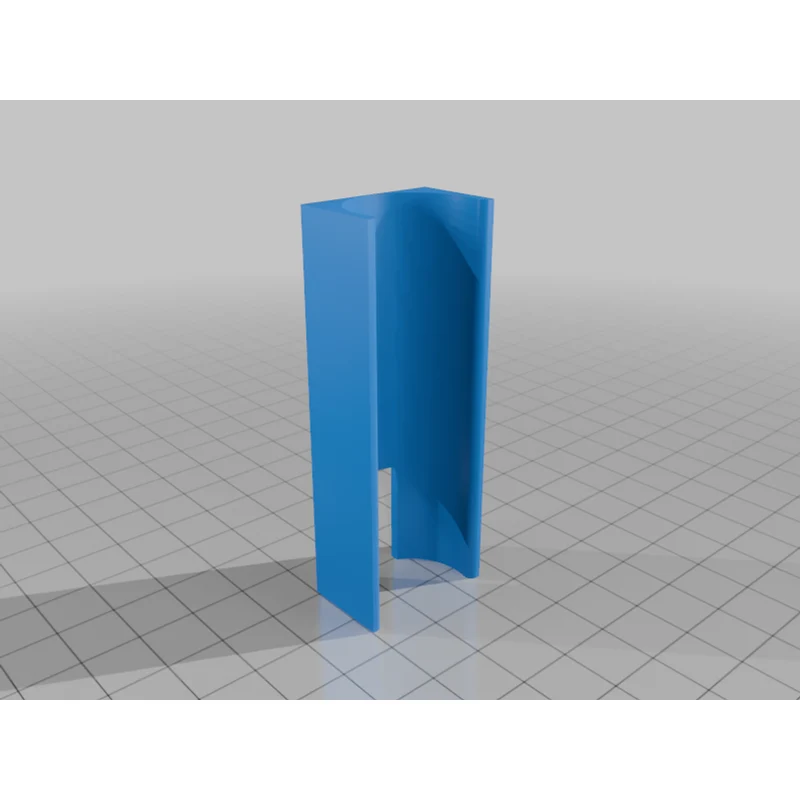

Аккумулятор: рассчитан на аккумулятор 21700. Для аккумулятора 18650 необходимо добавить мягкую прокладку (прокладку).

Требуется BMS: необходимо использовать плату защиты аккумулятора (BMS). Heltec не имеет защиты от глубокого разряда и разряжает батарею при напряжении ниже 2 В, что приводит к ее повреждению.

Кнопки: используйте прозрачный пластик для кнопок, чтобы сквозь них светил светодиод.

Зарядка: Встроенный зарядный ток Heltec составляет всего 150-200 мА. Аккумулятор будет заряжаться очень медленно.

Потребляемая мощность:

ESP32-S3: ~120 мА (в режиме ожидания) или ~30-50 мА с оптимизированной прошивк��й.

SX1262 (LoRa): ~5 мА (в режиме ожидания/прием) и до 140 мА при 22 дБм во время передачи пакета (длится менее секунды).

Будущее обновление: будущая версия корпуса может включать внешнюю плату зарядки с BMS (например, модуль TP4056). Внутри для этого уже есть немного свободного места.

Доступны исходники FreeCAD! Отредактируйте его под свои нужды!
