Настольный чехол Heltec V3 - совместимость с батареями ем..

Мне понравилась концепция HD_Creator, но не понравилась верхняя крышка и дизайн кнопок. Он был слишком мал для моих батарей, поэтому я перепроектировал его с нуля.

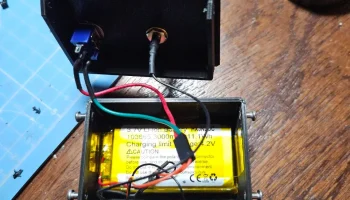

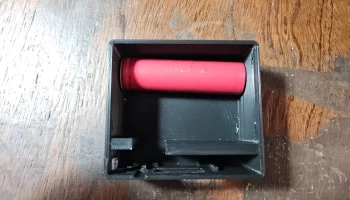

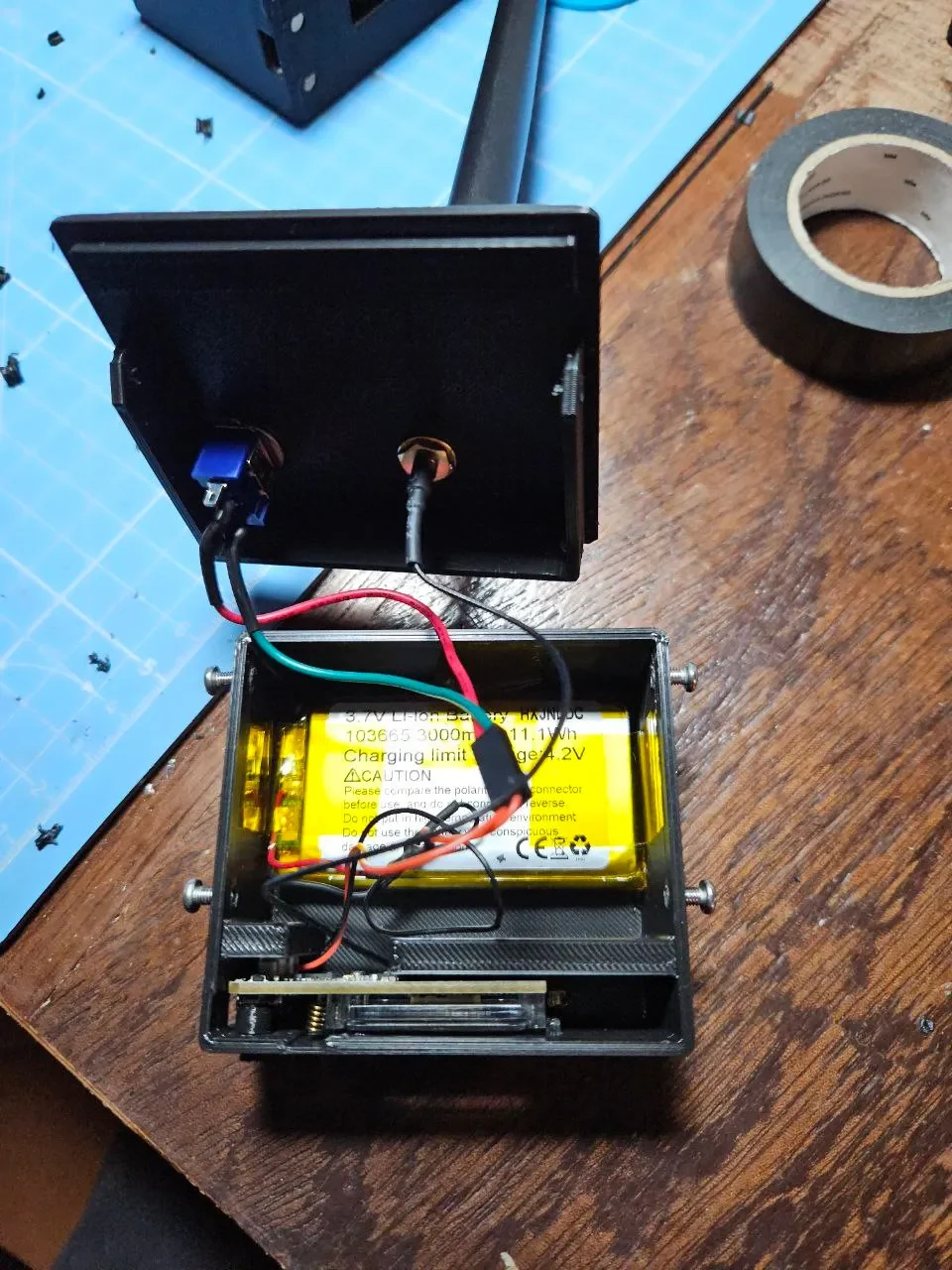

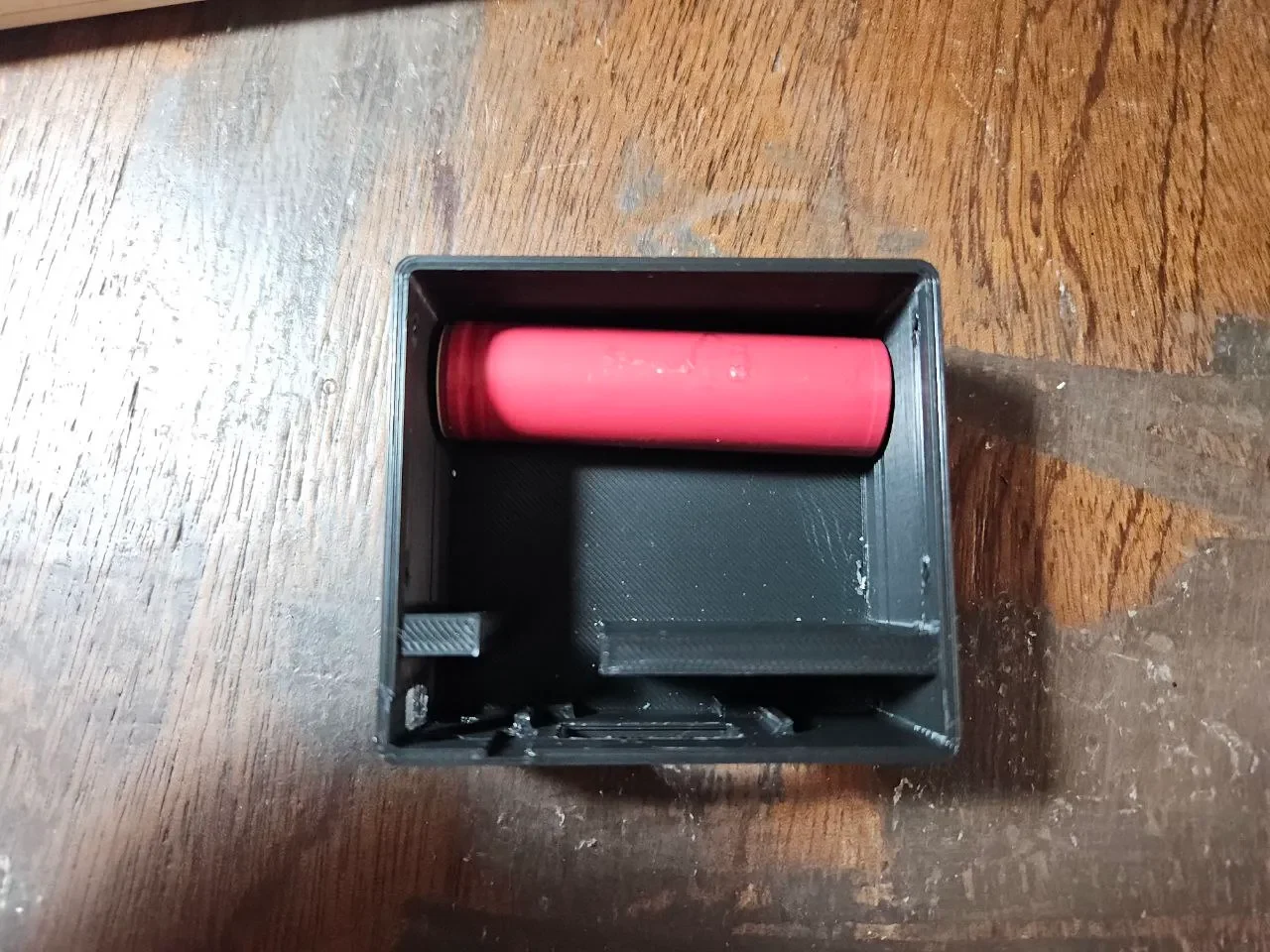

Доска теперь закреплена на месте стенами позади нее, а кнопки являются автономными. Батарейный отсек позволяет установить аккумулятор 103665 емкостью 3000 мАч или до 2x 18650 (без держателя аккумулятора) и даже дополнительную плату GPS + антенну, которую можно установить поверх аккумуляторов (не тестировалось).

Соединение между USB-портом и самой верхней кнопкой немного тугое, в зависимости от допусков вашего принтера вам, возможно, придется слегка подрезать кнопку, чтобы можно было вставить плату.

Вам понадобятся 4 болта М3 длиной минимум 5 мм каждый. Они прикручиваются непосредственно к пластику. Прежде всего проверьте их на предмет удобства обращения.

Используйте такой стандартный кулисный переключатель для включения или выключения аккумулятора.

Не нужно сгибать антенну Wi-Fi/Bluetooth, чтобы она поместилась внутри корпуса.

В зависимости от используемой антенны (особенно для монополей с длиной волны ¼ длины волны, которые входят в комплект поставки Heltec, а не для таких диполей, как у меня), провод длиной около 10 см, прикрепленный скотчем к верхней внутренней стороне крышки и подключенный к заземлению SMA, улучшит прием. См., например, фотографии модели HD_Creator.

Используйте скотч, чтобы зафиксировать батарею на месте.

Настройки печати:

Коробка: пополнить, активировать поддержки
Крышка: вверх дном, активировать опоры
Кнопки: 2x, широкой стороной вниз, подставки не требуются.

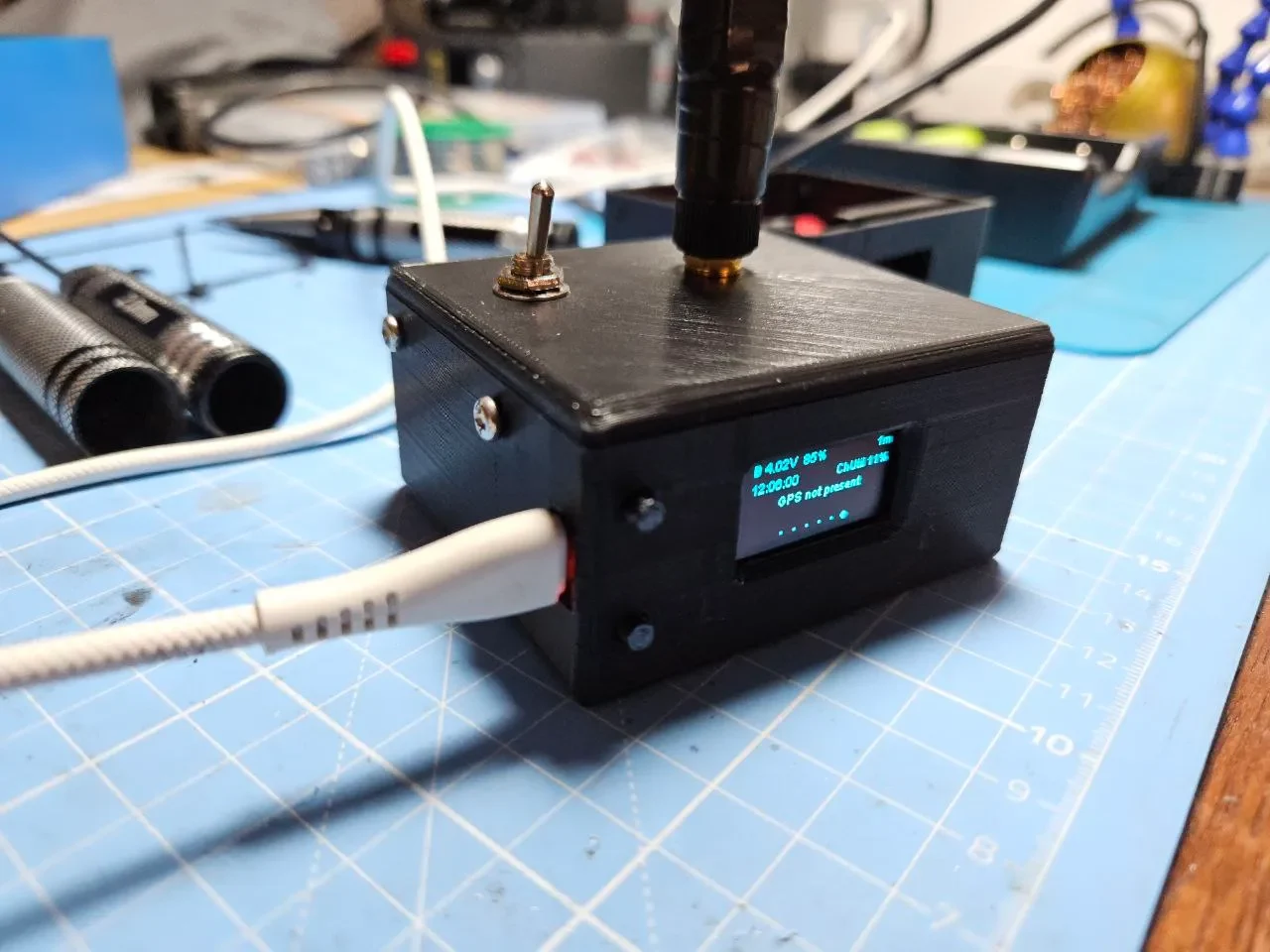

Модель по фотографиям, выполненная на черном PLA, заполнение 15%, 2 периметра.
