Чехол для музыки ᴡᴏʀᴋꜱ Base Uno/Duo + Super IO........

ВАЖНО, читайте инструкцию по сборке, НЕ ПРИКЛЕИВАЙТЕ OLED-экран к основанию или OLED-кронштейну!

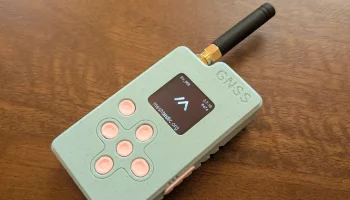

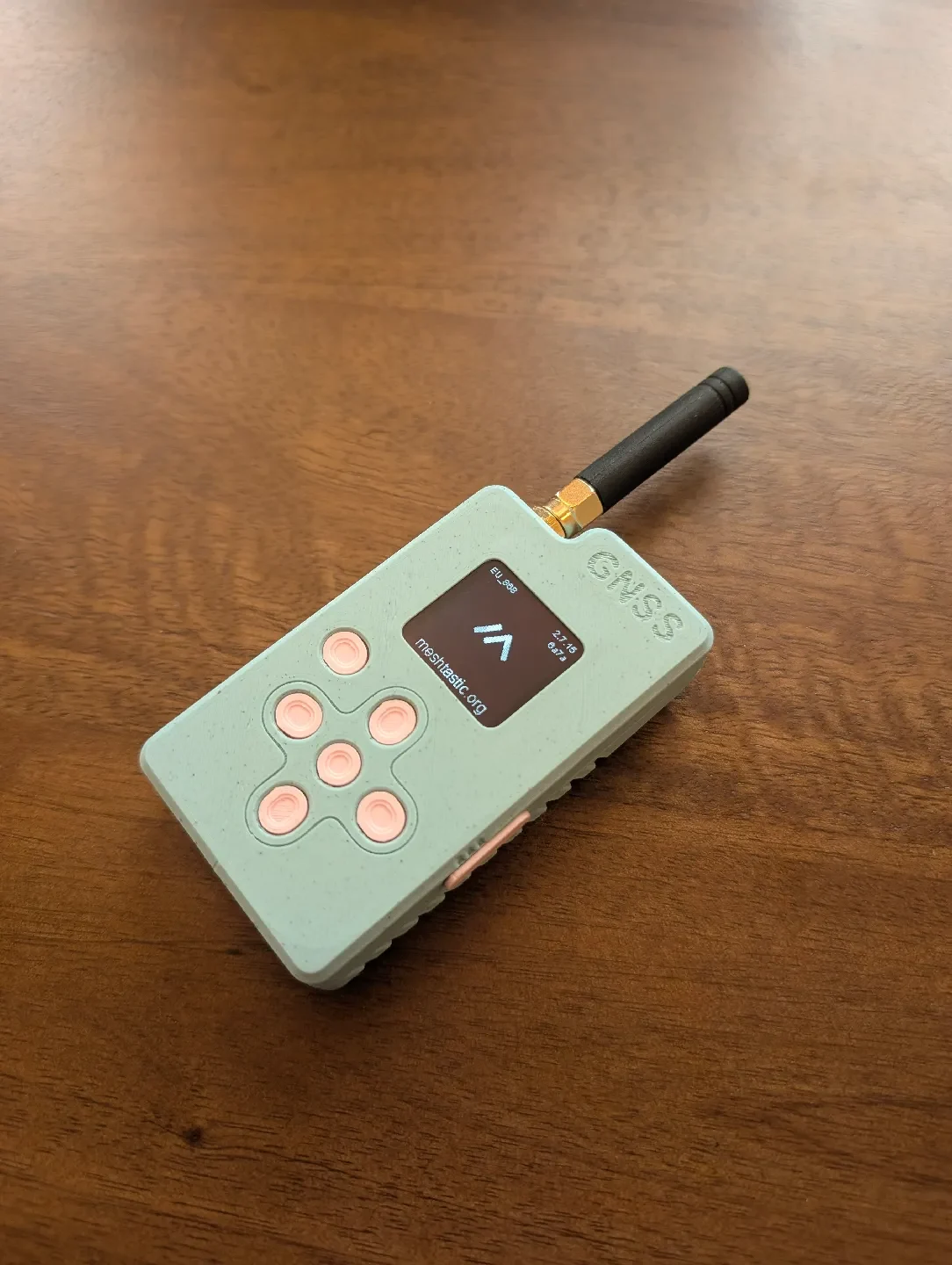

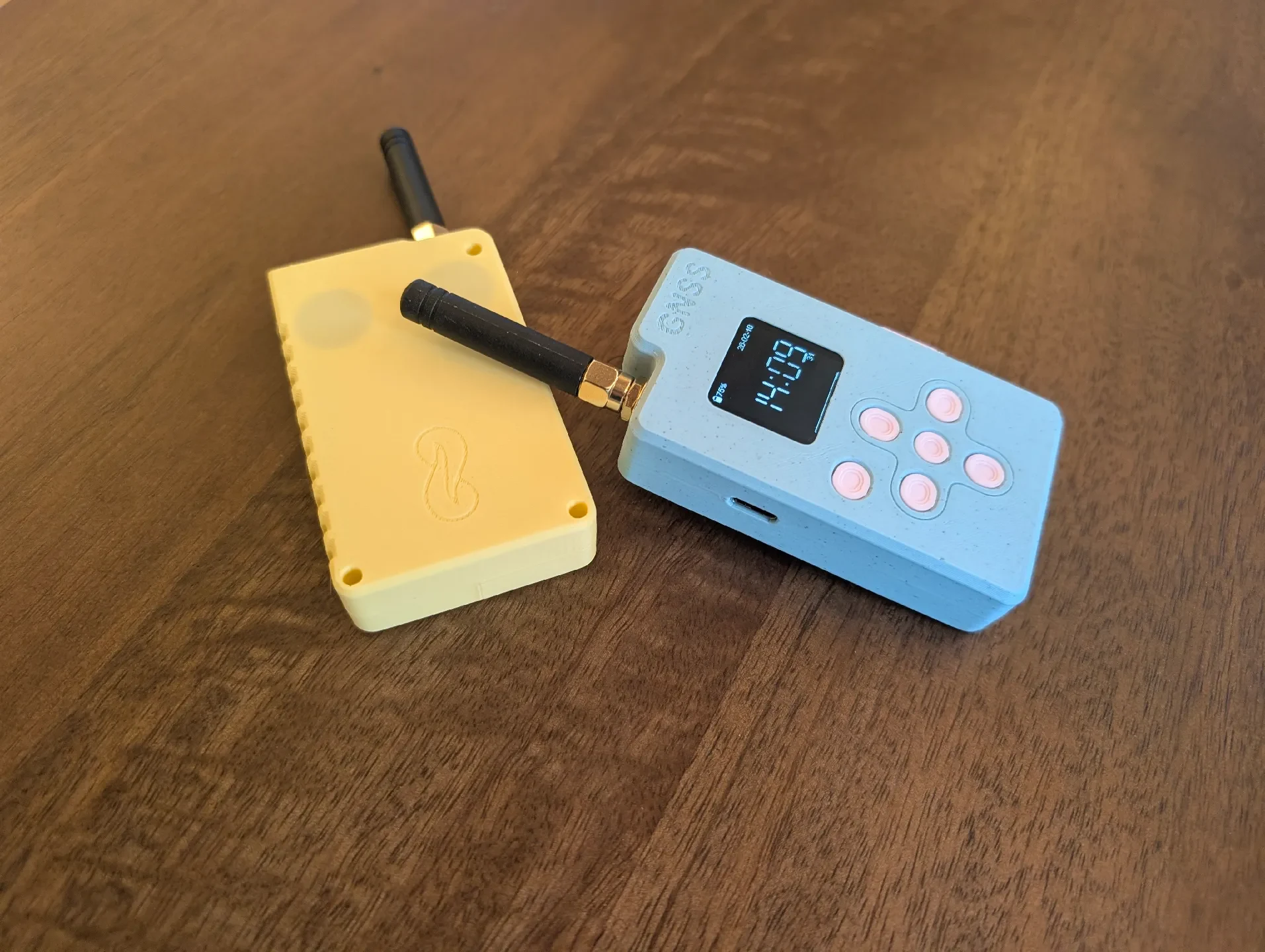

Это чехол/корпус для Base Uno/Duo и платы расширения Super IO от muzi ᴡᴏʀᴋꜱ.

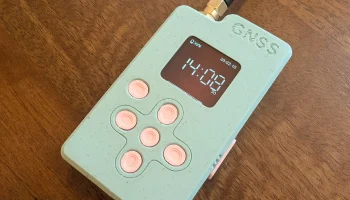

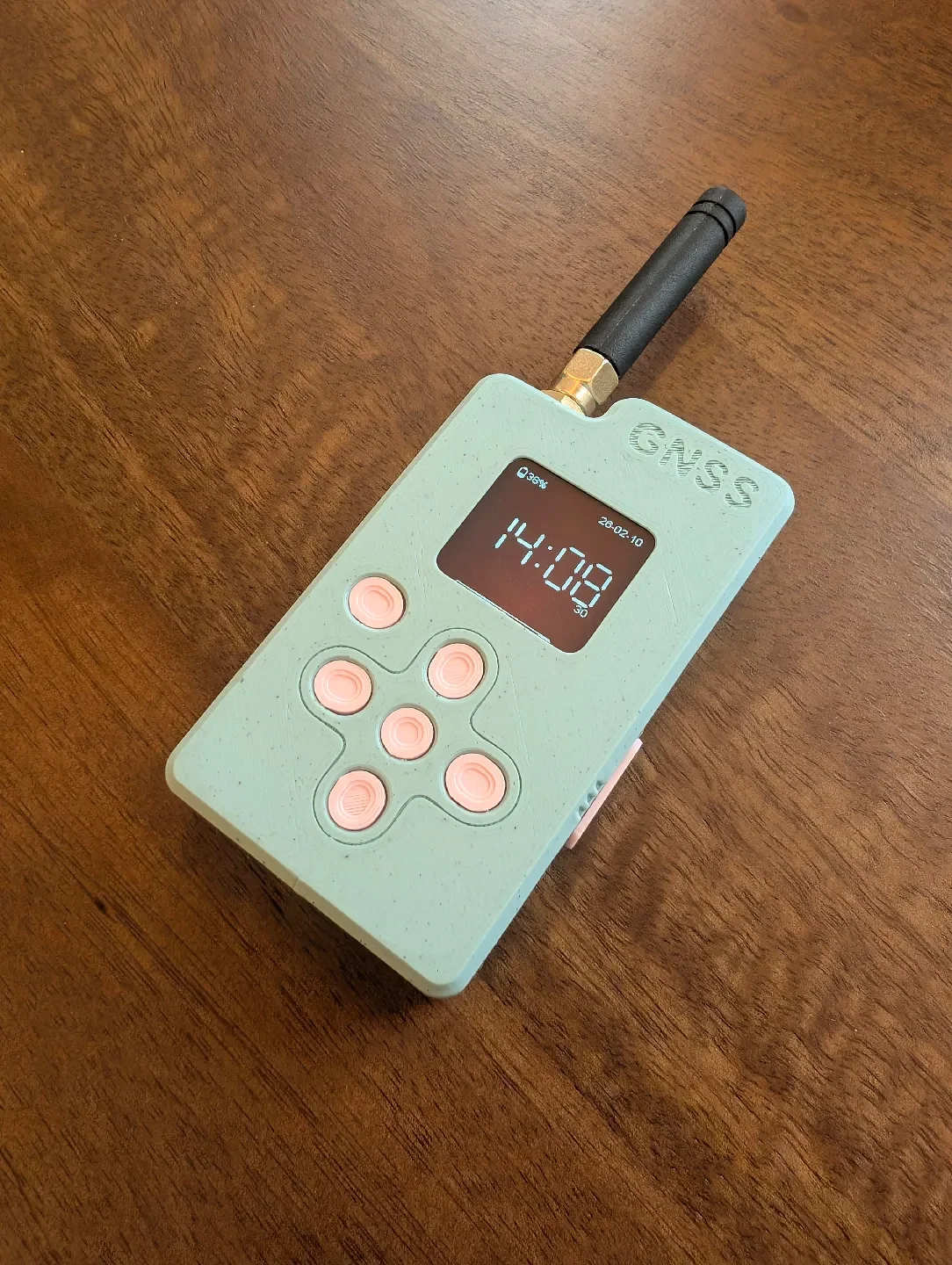

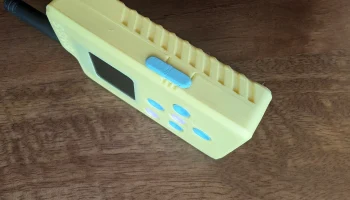

Корпус оснащен скользящим переключателем включения/выключения, кнопками D-pad, местом для установки GPS-антенны, местом для 15-миллиметровых магнитов и может быть собран без дополнительного оборудования.

Инструкции по сборке:

Выбросьте прилагаемый кронштейн для OLED-экрана.

Распечатайте все детали, я предлагаю распечатать кнопки и ползунок акцентным цветом, а две половинки корпуса — основным цветом.

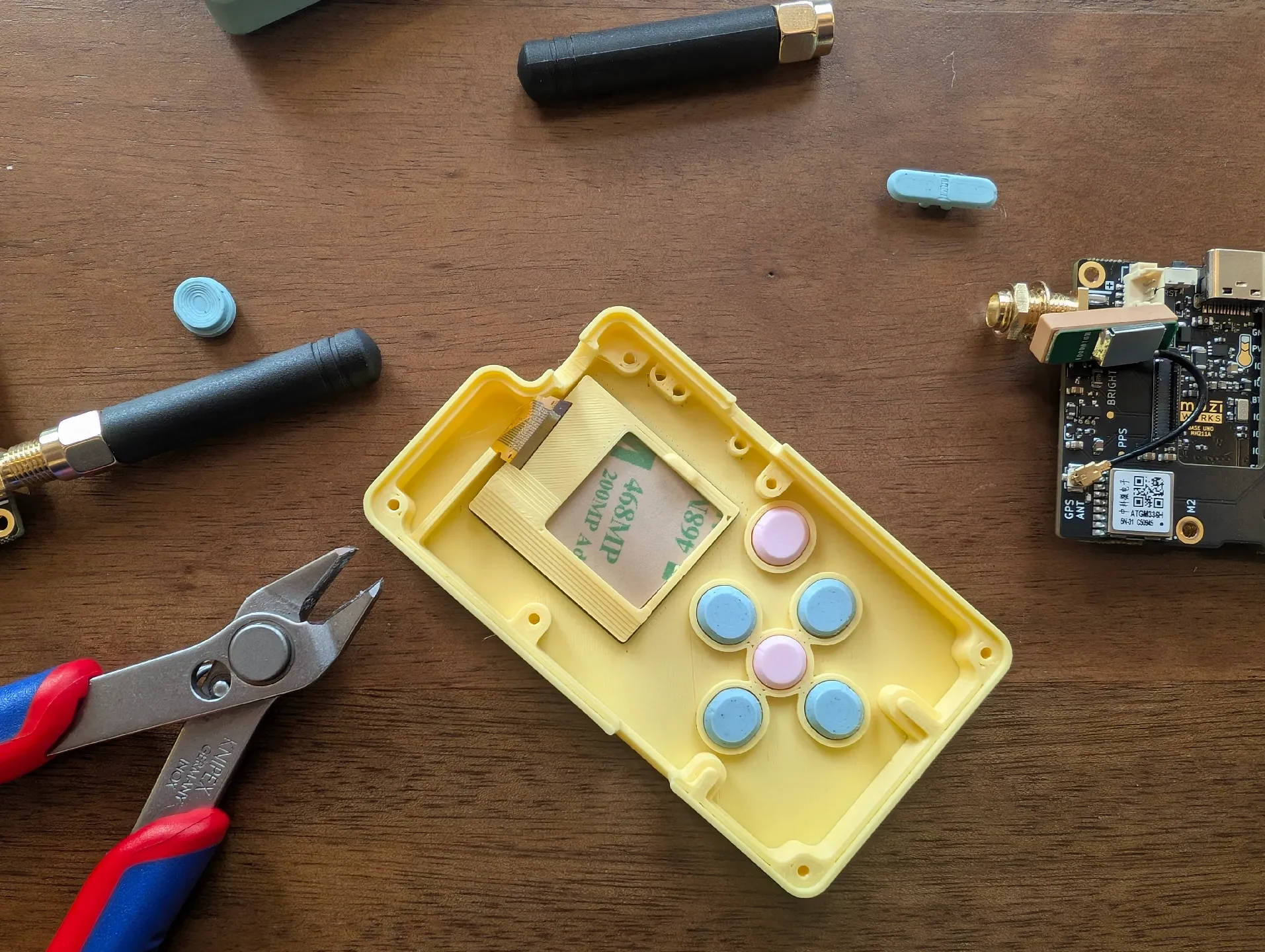

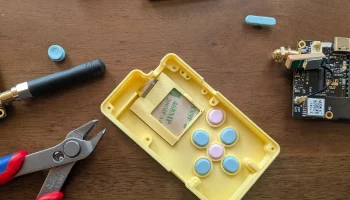

Разместите экран и кнопки в верхней половине корпуса:

Поместите модифицированный кронштейн OLED на экран. При желании можно снять защитную пленку с двустороннего скотча:

Поместите базу Super IO + на кронштейн. Разъем антенны должен защелкнуться на своем месте, но будьте осторожны, чтобы не сломать OLED, он хрупкий. Применяйте давление только в том случае, если вы уверены, что OLED сидит в вырезе заподлицо. Если вы не планируете снова разбирать корпус, я рекомендую вклеить OLED в вырез на шаге 3.

Вставьте плоский гибкий кабель в разъем.

Поместите GPS-антенну �� отсек, убедитесь, что кабель не может быть защемлен чехлом:

Используйте два прилагаемых винта, чтобы прикрутить плату к верхней половине:

Установите крышку ползунка переключателя

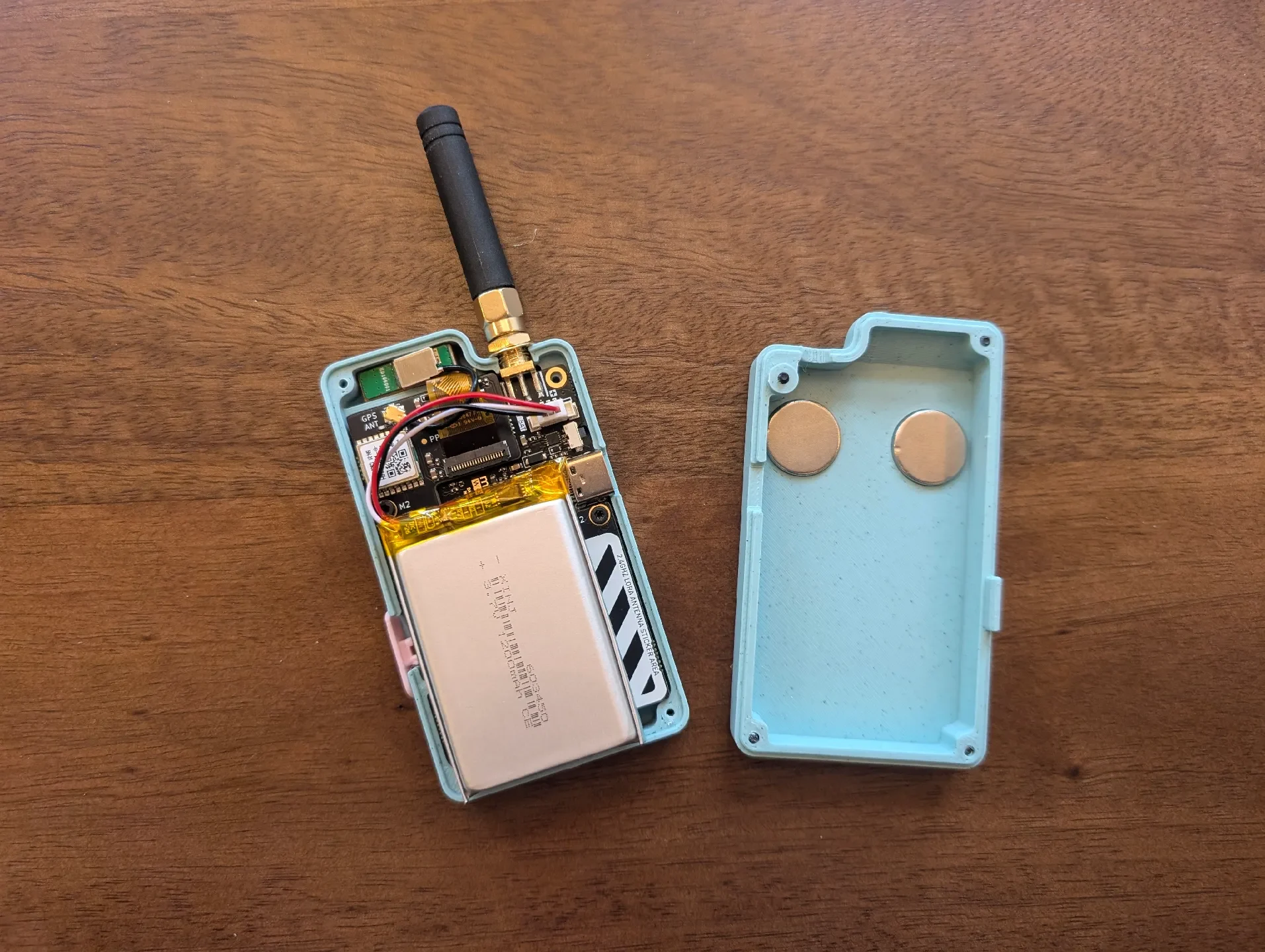

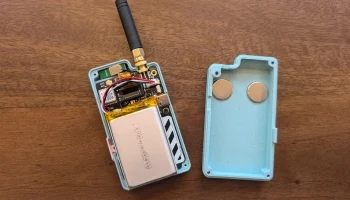

(Необязательно) приклейте два магнита диаметром 15 мм в нижнюю половину корпуса.

Установите LiPo в нижнюю половину с помощью двустороннего скотча.

Используйте 4 оставшихся винта, чтобы з��крыть корпус.

Затяните гайку на разъеме антенны.
