Встроенная антенна Wio L1 Tracker

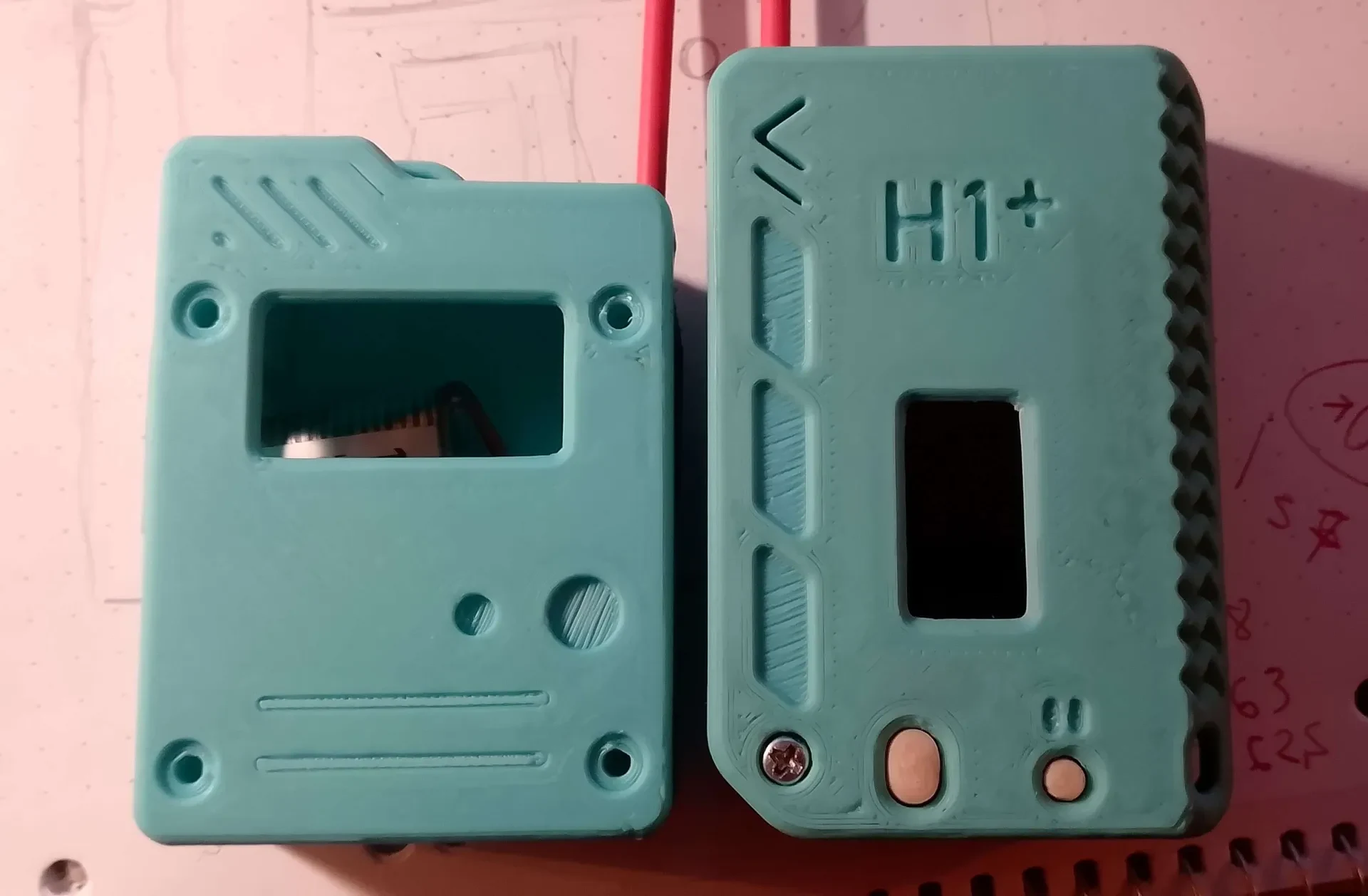

Я постарался максимально точно воссоздать оригинальный дизайн. на самом деле оригинальная передняя панель все равно должна подойти.

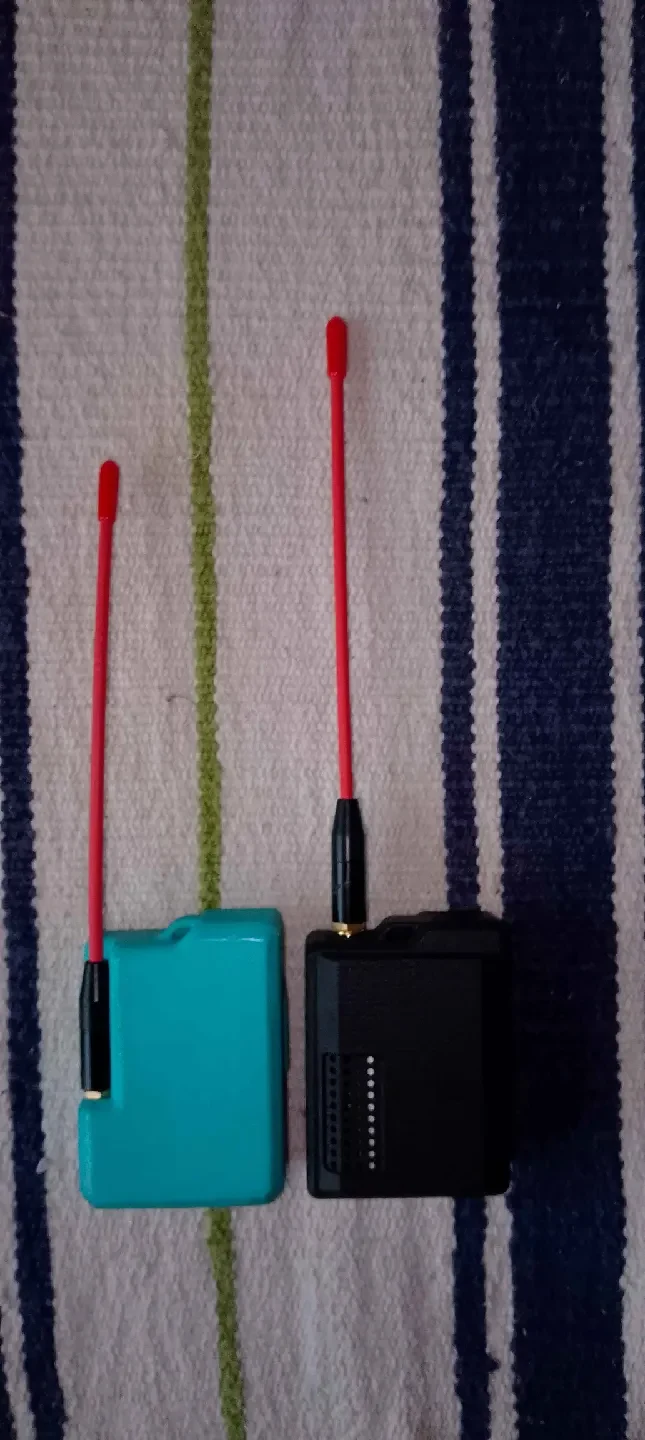

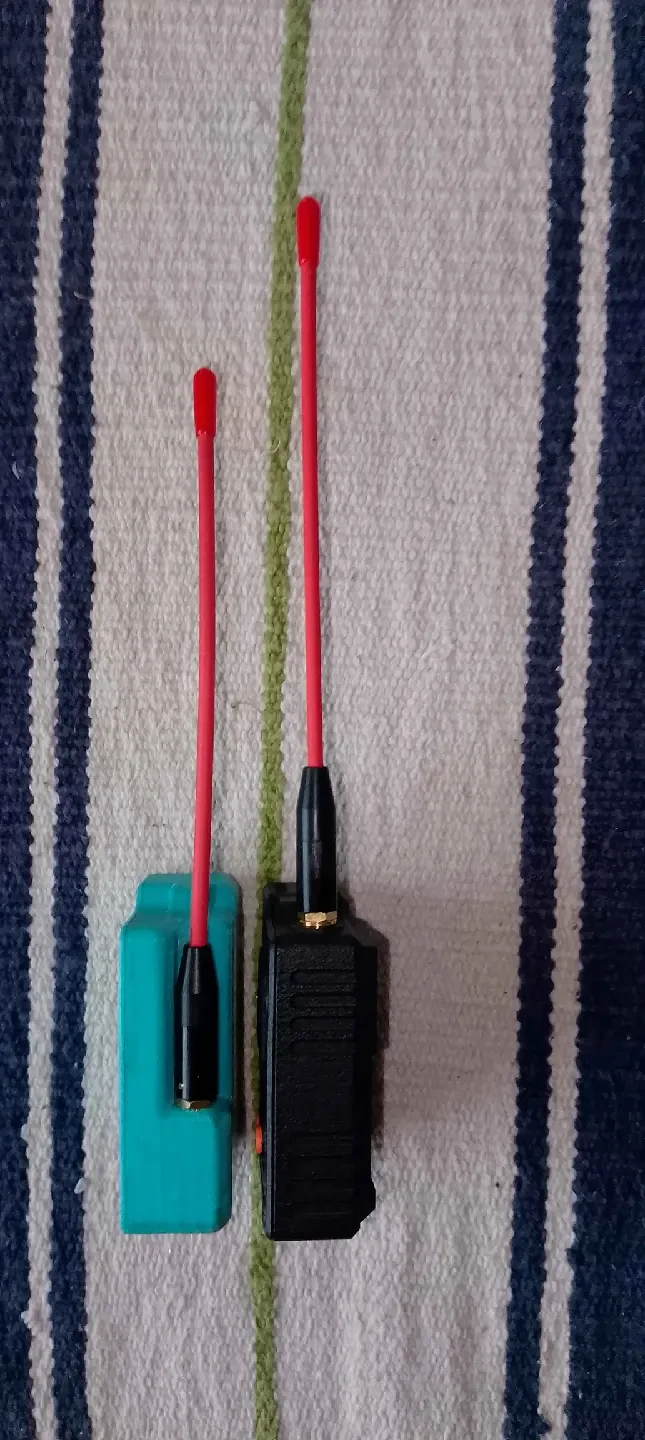

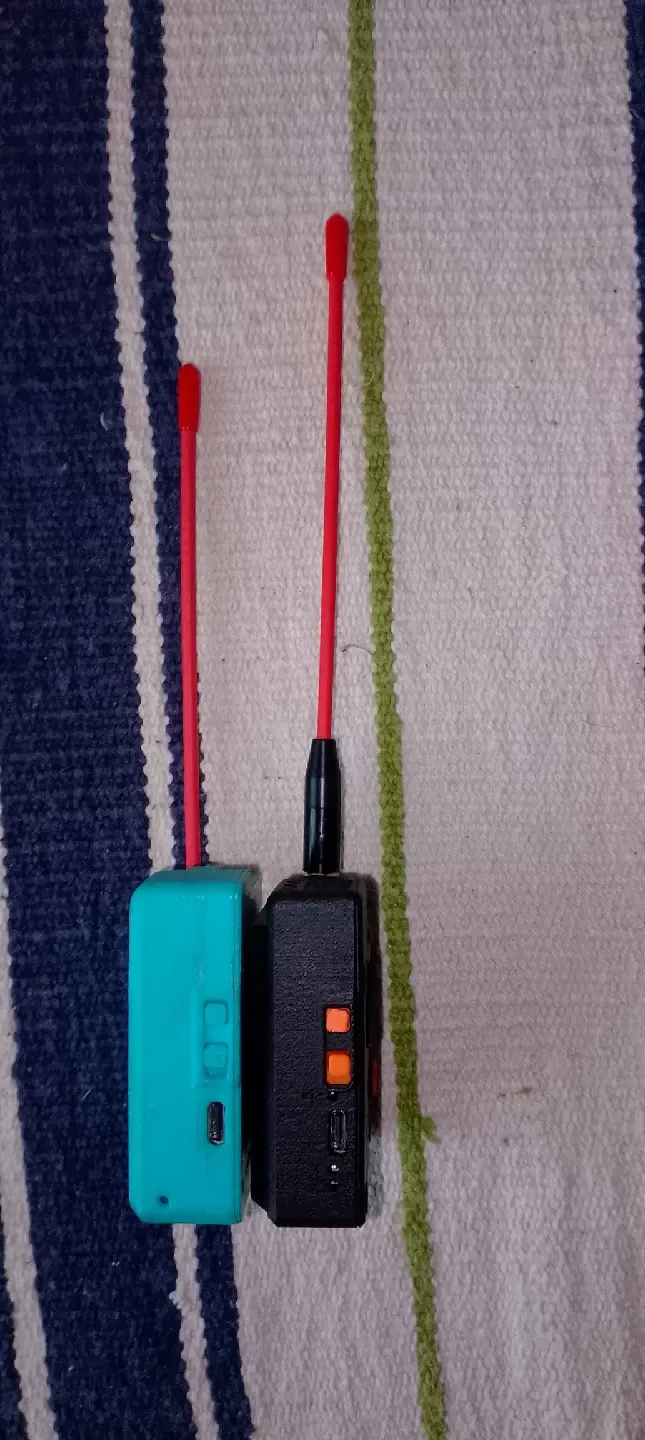

Снаружи он на 1 миллиметр глубже и на два миллиметра выше. но гораздо больше внутри.

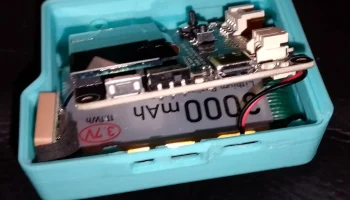

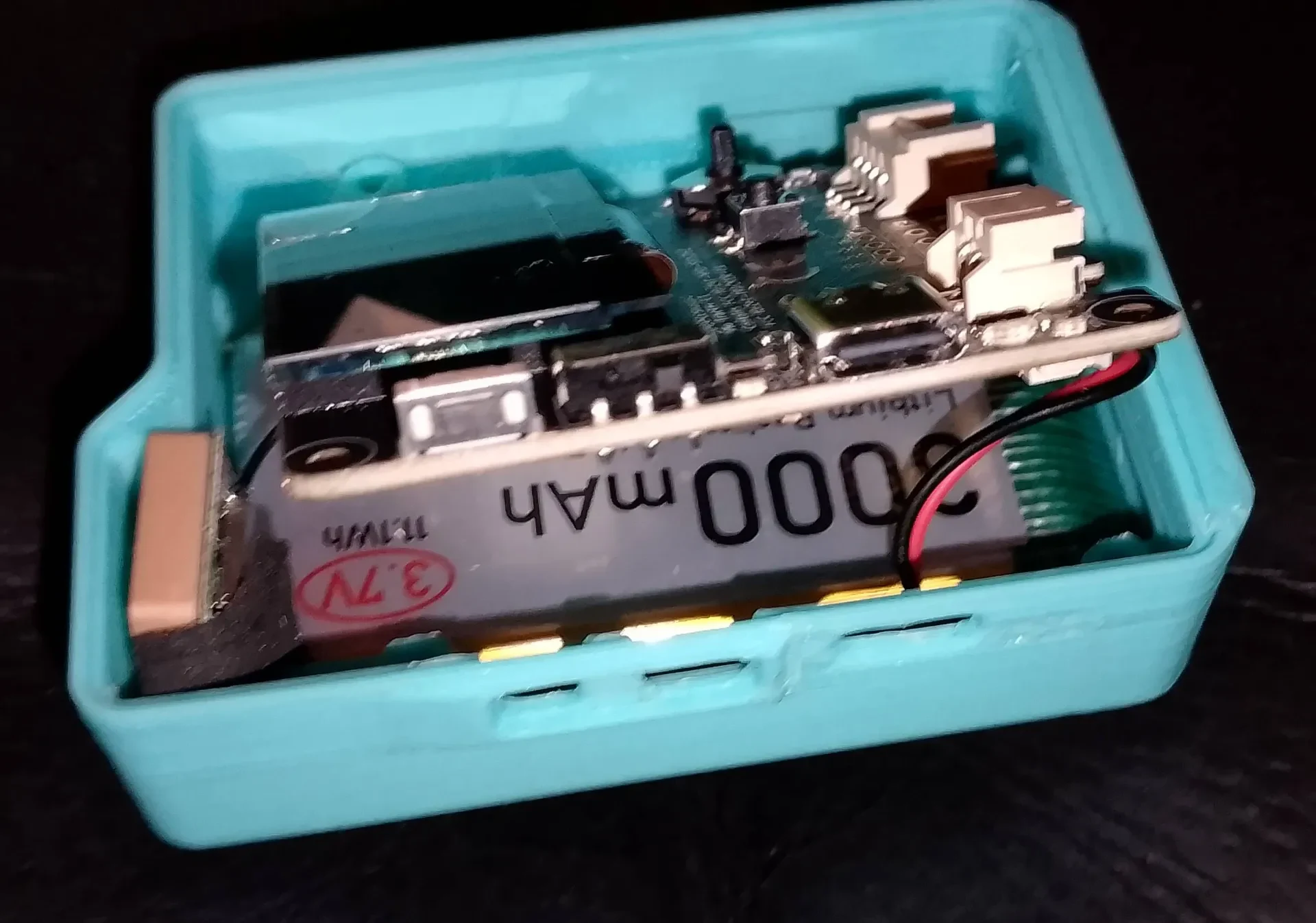

Подходит для аккумулятора емкостью 3000 мАч! (65*35*10), надеюсь, еще есть место для маневра.

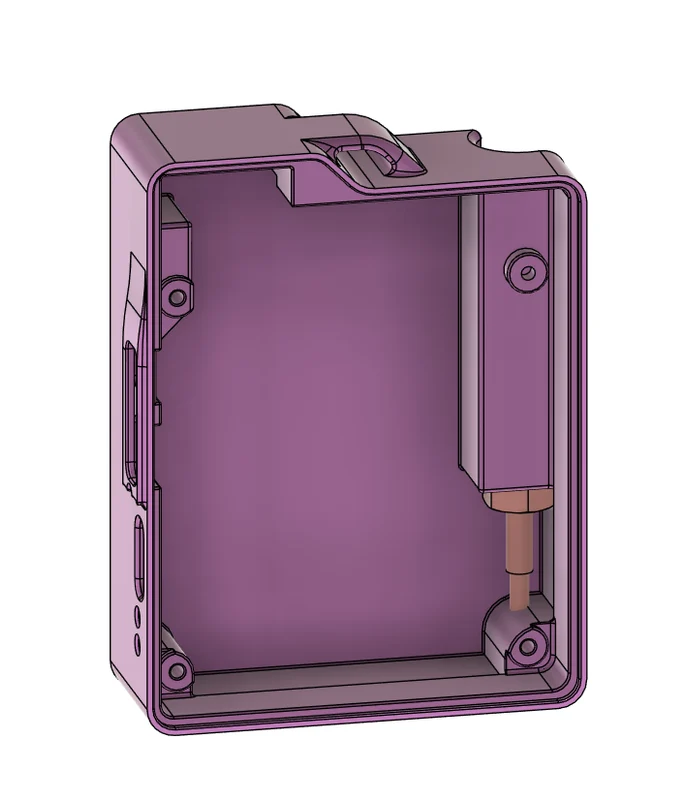

Все, условно говоря, осталось на том же мес��е, но антенна аккуратно спрятана и теперь есть место для аккумулятора побольше.

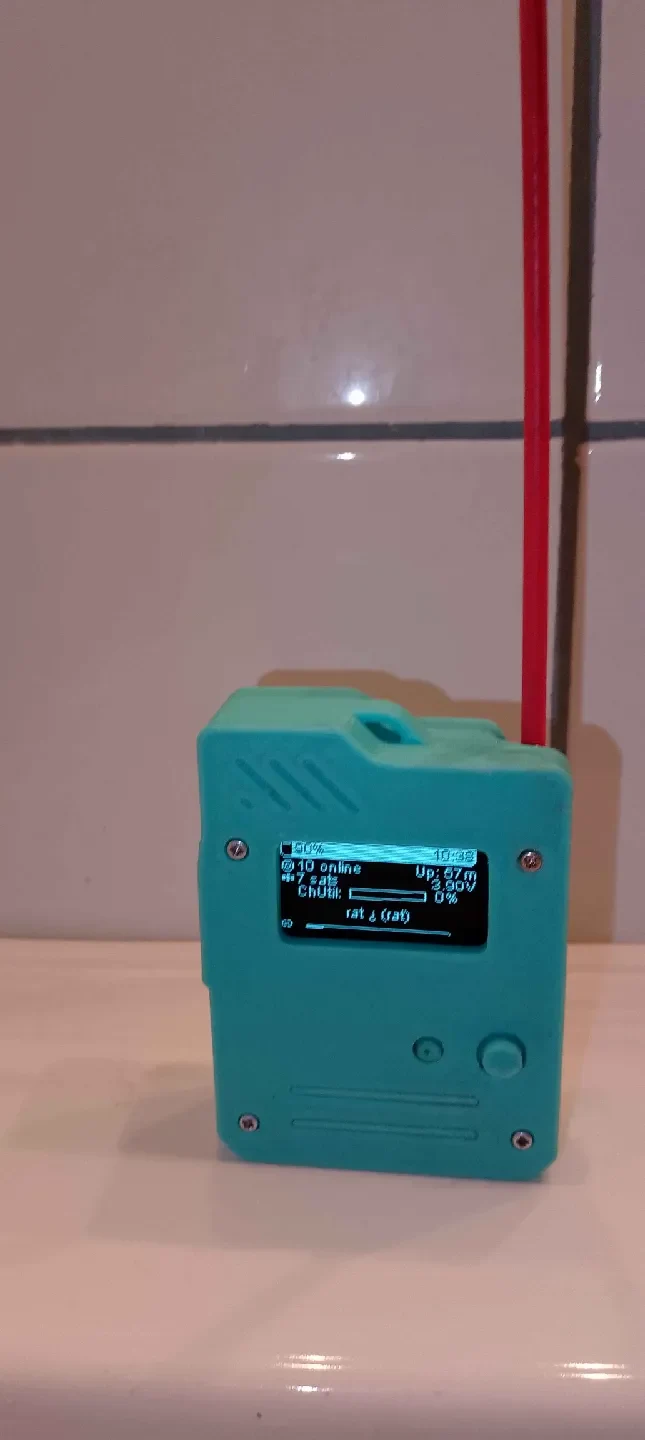

задняя часть скруглена по углам, чтобы ее было удобнее держать в руке, но на столе она все равно должна хорошо стоять.
Нужны винты М2, потому что отверстия в плате очень маленькие.

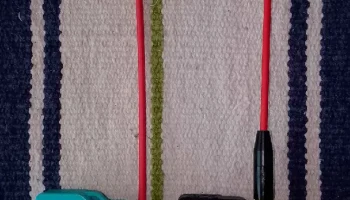

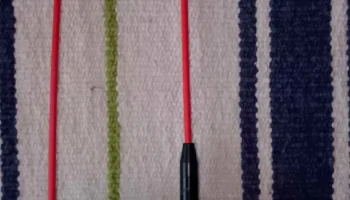

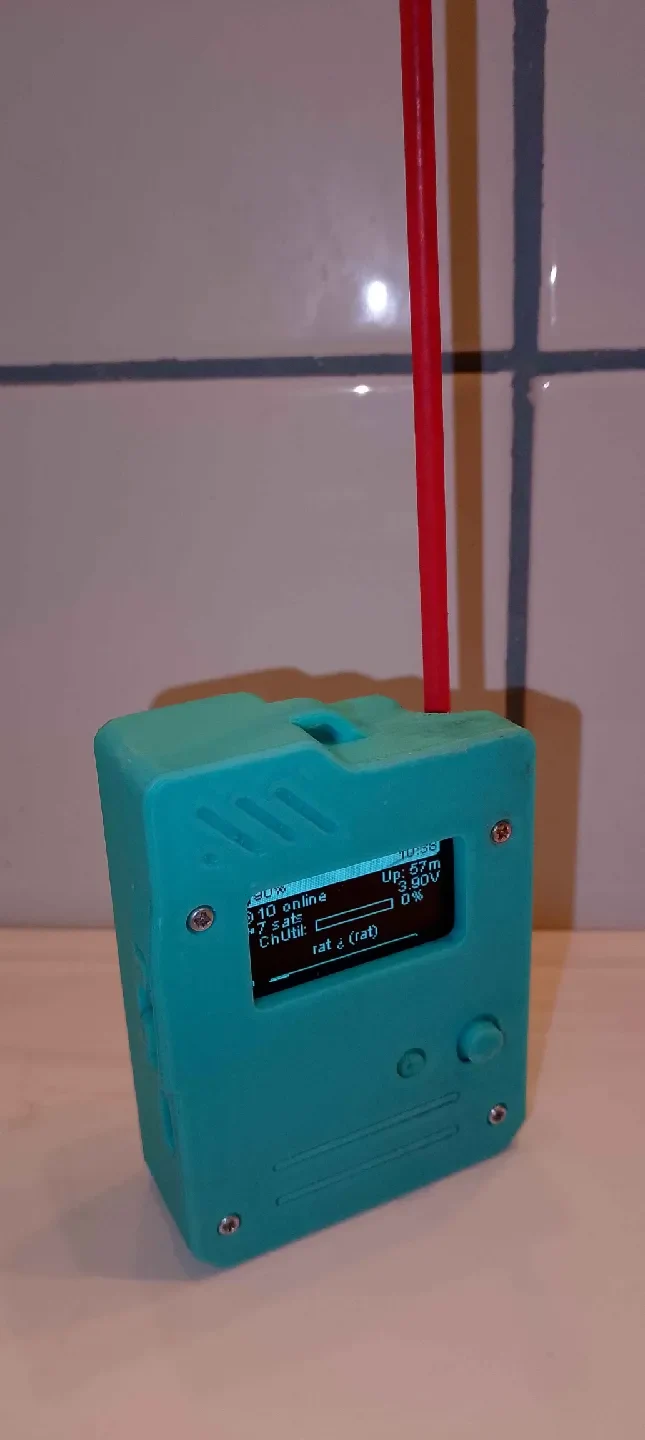

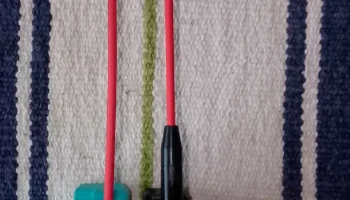

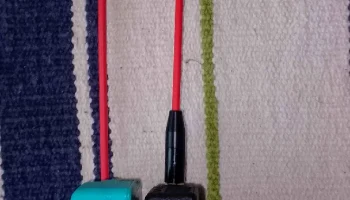

На данный момент подходит только для антенны диаметром 10 мм. (есть отличный кнут, как на фото, или огрызки тоже подойдут)
Обратная связь приветствуется. Если у кого-то есть предложения по изменениям, они тоже приветствуются.
Вернитесь за оптимизированными кнопками. а пока оригинал подходит.

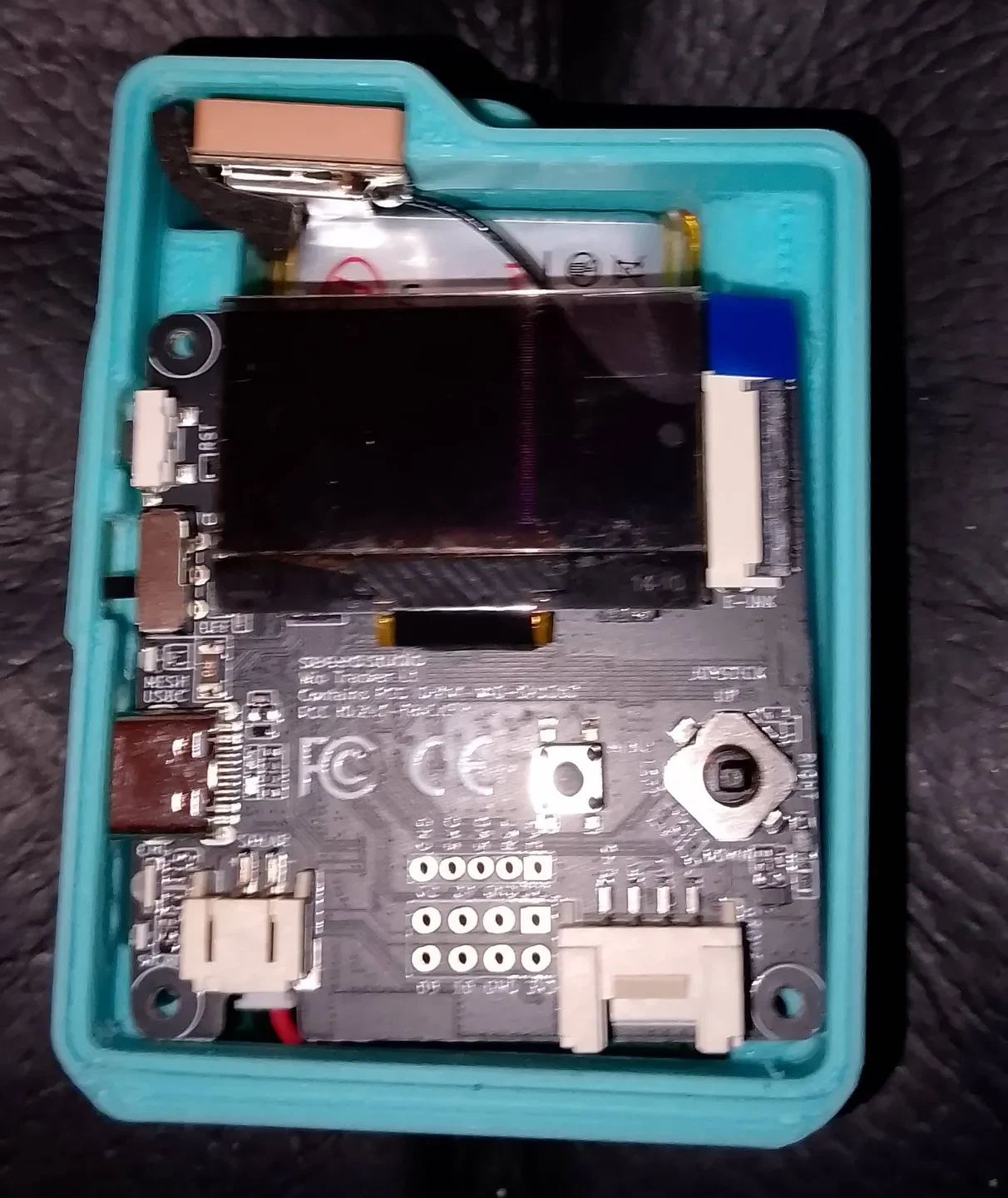

Инструкция по сборке: Порядок важен.
* сначала косичка. убедитесь, что отверстие разъема направлено на вас.
* второй аккумулятор. вам нужно сначала зафиксировать его внизу, а затем осторожно нажать наверх. посадка очень плотная.
* третье: GPS. Вам нужно переместить резиновую прокладку, как на картинке, которую я добавил, чтобы она не дребезжала.

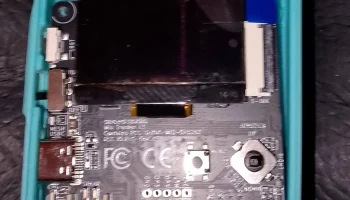

* кнопки и доска. отсюда должно быть очевидно.
