Компактный электрошокер

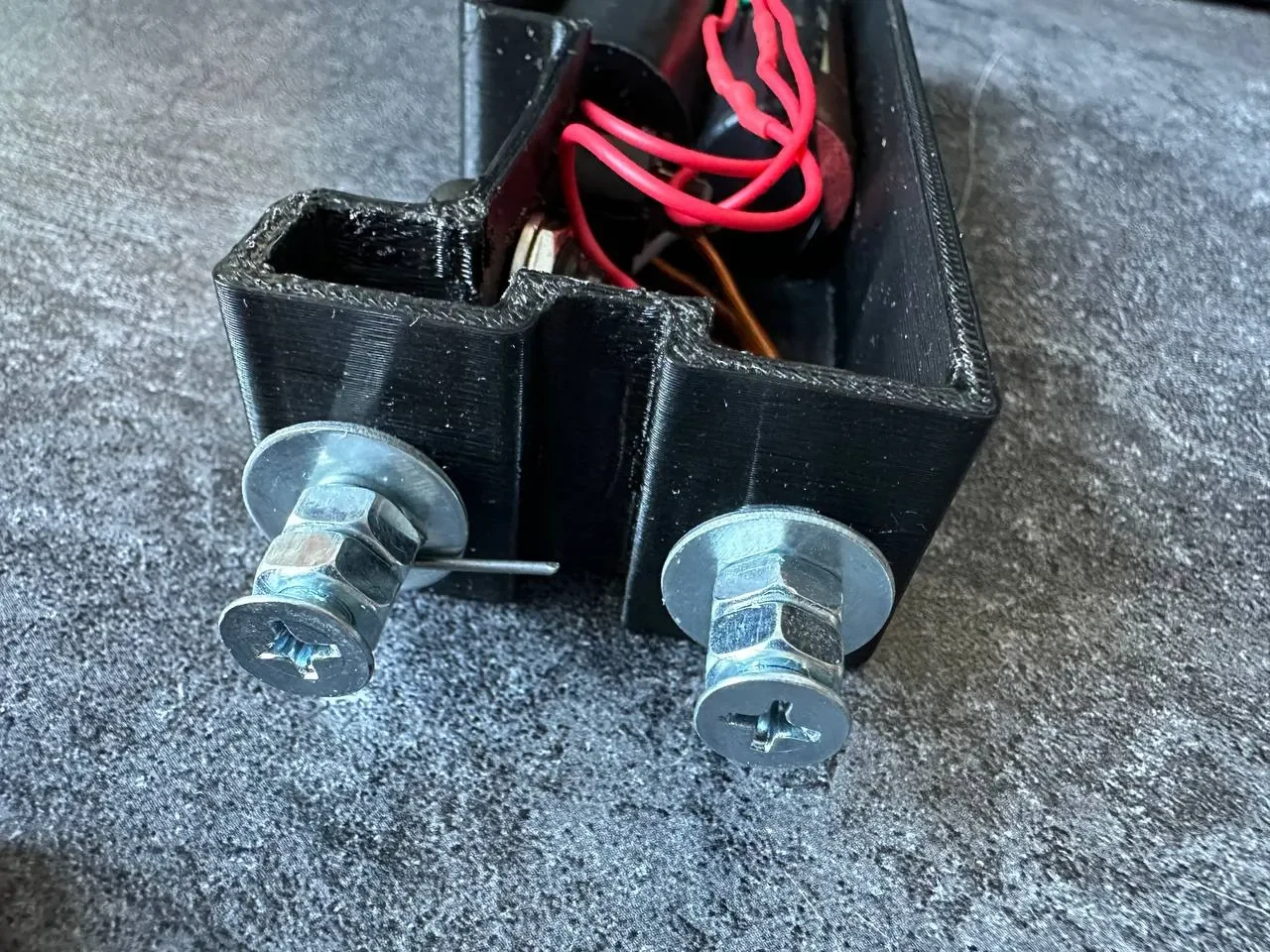

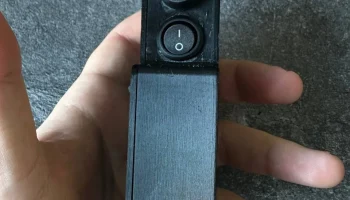

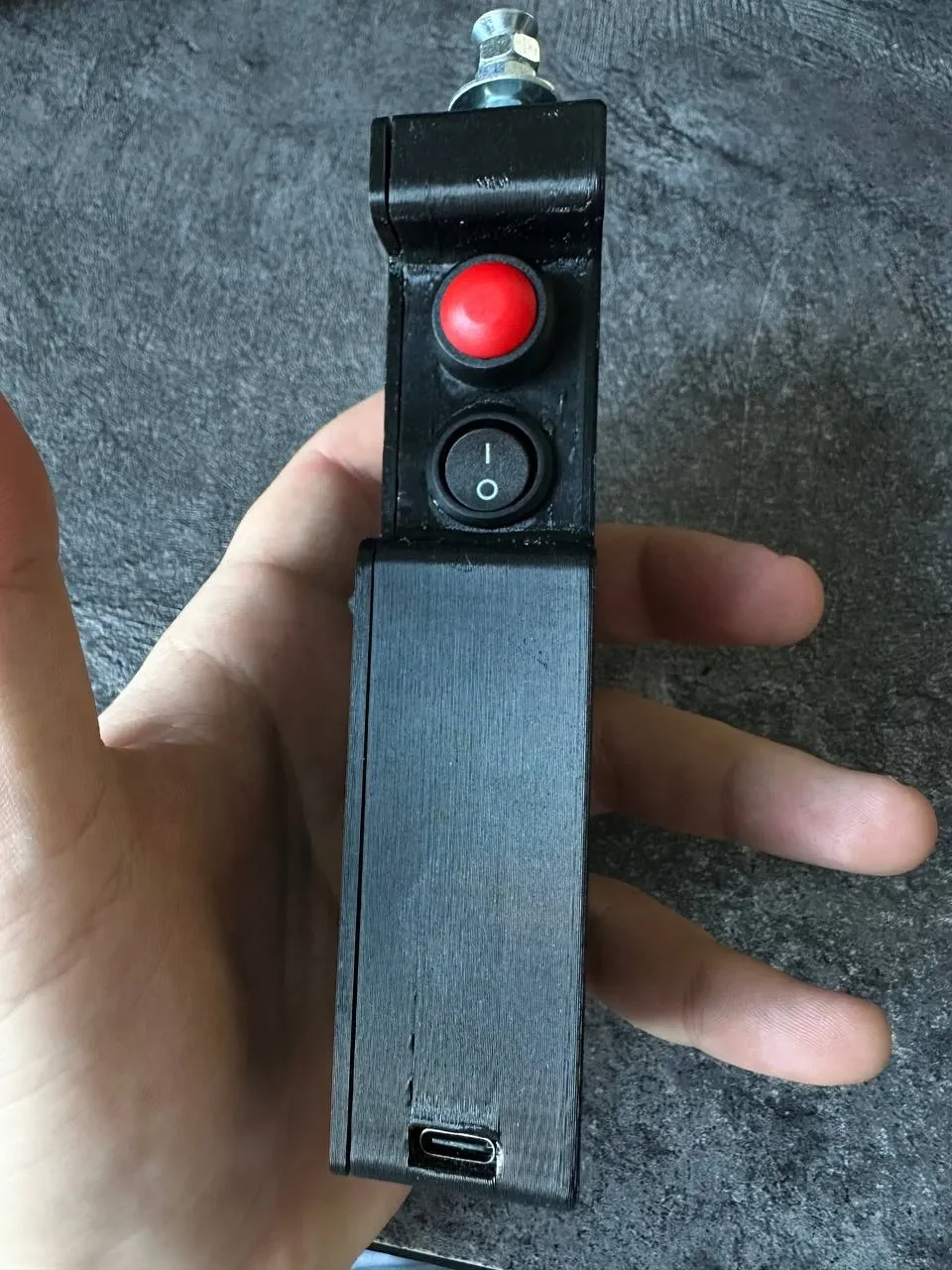

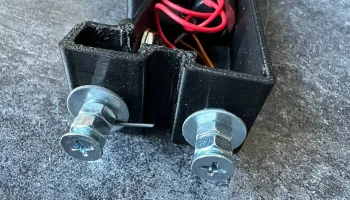

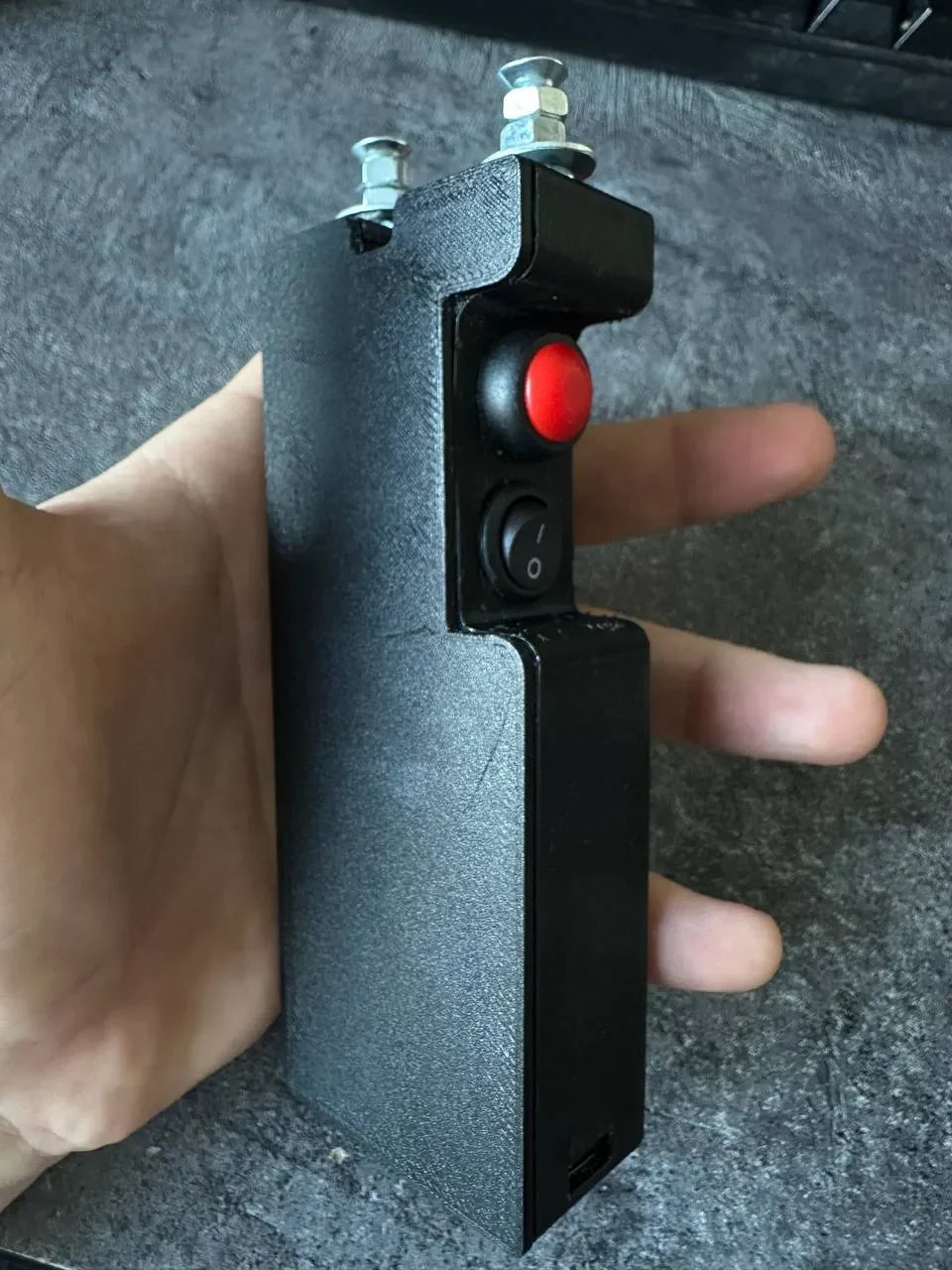

Компактный корпус, напечатанный на 3D-принтере, для проекта электрошокера своими руками, предназначенный для аккуратной сборки и надежного размещения стандартных компонентов. В корпусе предусмотрены специальные отверстия для кулисного переключателя, кнопки и порта зарядки, внутренние крепления для аккумулятора 18650 и точки крепления для двух винтов M5×25 с большими шайбами и гайками. Зарядная плата TP4056 фиксируется горячим клеем для надежной фиксации; Каналы для проводки поддерживают порядок внутри.
Это первая версия — ориентированная на прочность, простоту сборки и аккуратный внешний вид. Будущие изменения сделают корпус более компактным, эргономичным и еще более удобным в использовании, сохраняя при этом конструктивную надежность. Текущая компоновка балансирует внутреннее пространство и внешнюю площадь, чтобы упростить размещение компонентов во время сборки.

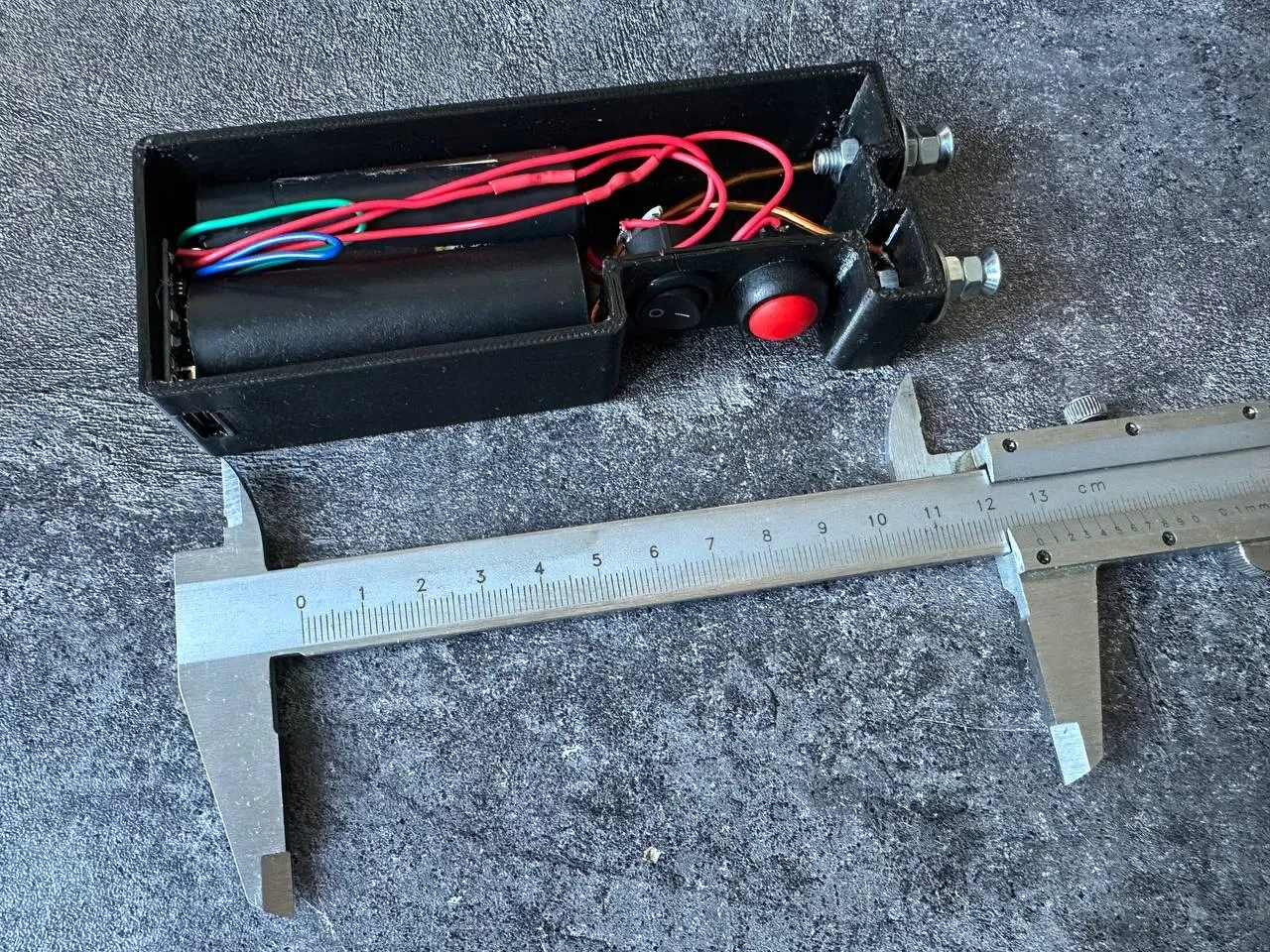

В комплект входят компоненты, использованные для этой конструкции: одна батарея 18650, один кулисный переключатель, одна кнопка, зарядный модуль TP4056 (горячеклеенный), высоковольтный преобразователь, два винта M5×25, две шайбы увеличенного размера, восемь гаек и проводка.
Рекомендации по печати: печатайте в PETG с заполнением 60%. Используйте опоры для деревьев, чтобы обеспечить чистые свесы, и ориентируйте модель основанием вниз. PETG обеспечивает хорошую прочность и незначительную гибкость для плотного прилегания компонентов; рассмотрите возможность включения охлаждающего вентилятора на низкой мощности, чтобы улучшить детализацию мелких функций. Зазоры отверстий рассчитаны на стандартное метрическое оборудование, но перед окончательной сборкой проверьте установку небольших компонентов.
Замечания по сборке: закрепите модуль TP4056 горячим клеем, как показано на модели; проложите провода через предусмотренные каналы и закрепите аккумулятор в отсеке перед окончательной затяжкой винтов М5 и шайб. Проверьте полярность и изоляцию на всех высоковольтных соединениях; обеспечить надежное механическое крепление преобразователя высокого напряжения.
Безопасность и законность: предназначено только для пользователей от 21 года и старше и строго для демонстрационных и образовательных целей. Автор и загрузчик не несут ответственности за неправильное использование. Соблюдайте местные законы и правила безопасности при обращении с высоковольтной электроникой и аккумуляторами. Используйте защитное оборудование и убедитесь, что устройство выключено и разряжено во время сборки и обслуживания.
