Чехол H1 iv для Heltec V4 (модифицированный Muzi Works H1..

Оригинальная модель Heltec V3 от Muziworks: https://www.printables.com/model/741974-h1-case-for-heltec-v3-running-meshtastic

Это модифицированная версия оригинального чехла H1 от Muziworks. Я хотел поиграться с Heltec V4 из-за более высокой мощности передачи, но перенесенное питание и разъемы GPS сделали его не полностью совместимым с H1.

Другие люди переделали более крупные версии корпуса H1, чтобы они подходили для батарей большего размера, но мне нравится небольшой минималистский размер H1.

К сожалению, из-за контактов GPS/GNSS тонкая 8-миллиметровая батарея не помещалась заподлицо с задней частью оригинального корпуса, поэтому мне пришлось удлинить ее на 2,7 мм, чтобы контакты GNSS прилегали к батарее.

Спецификация материалов:

Heltec v4 https://www.amazon.com/Heltec-Development-ESP32-S3-Meshtastic-Communication/dp/B0FS1R4HXH
Переходник U.FL на SMA https://muzi.works/products/u-fl-to-sma-pigtail-cable-10cm
Антенна 915 МГц https://muzi.works/products/stubby-antenna или https://muzi.works/products/whip-antenna-17cm
Аккумулятор емкостью 1000-1200 мАч толщиной 8 мм с разъемом Molex PicoBlade диаметром 1,25 мм https://muzi.works/products/h1-battery
Винт М3х16

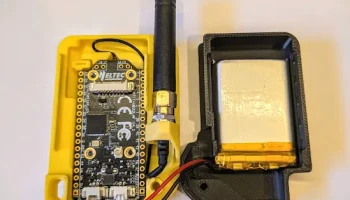

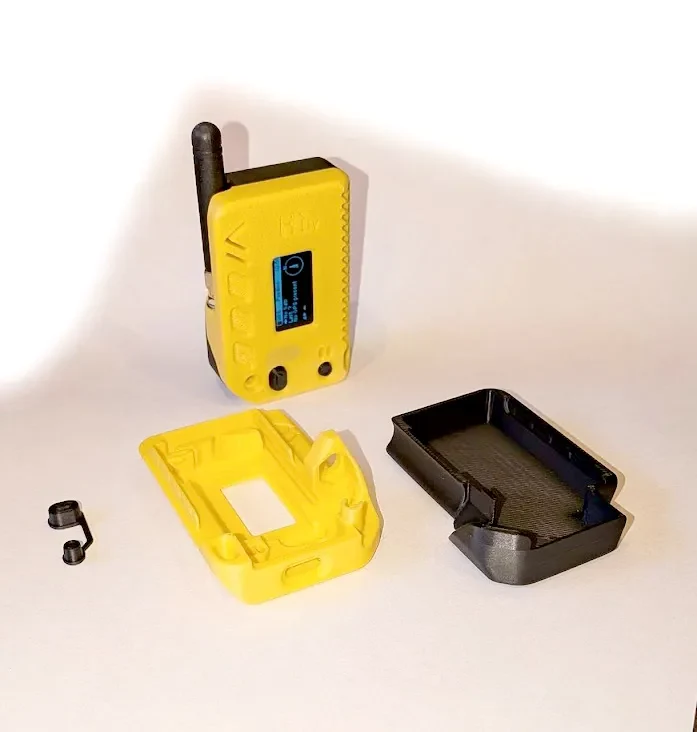

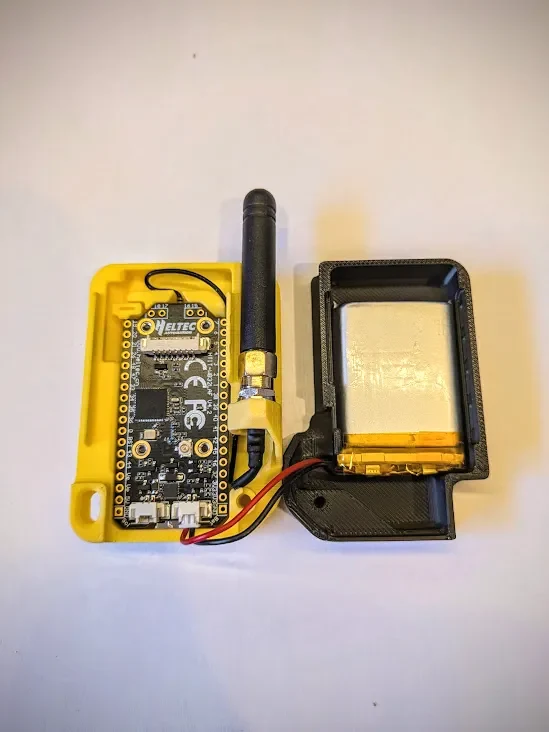

Печать с опорами для деревьев, самой плоской стороной к кровати. На фото — желто-черный PLA Elegoo.
