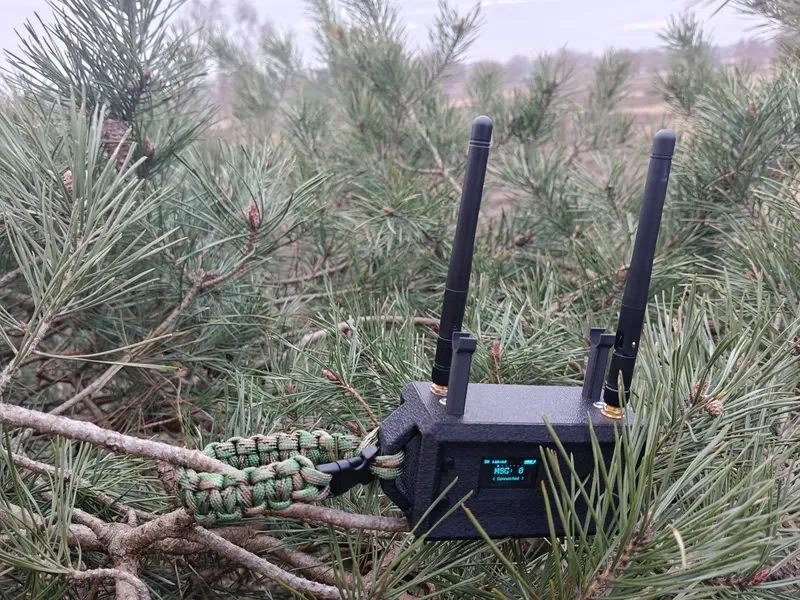

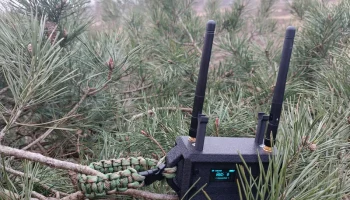

Военный кейс Heltec V4
Основным источником вдохновения для этой модели послужил узел Haven от @DataSlayer_1802073.

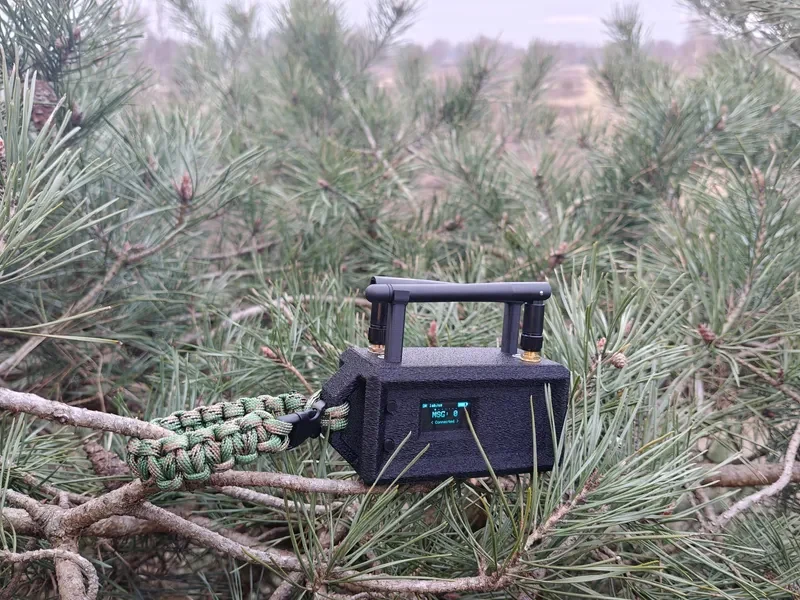

Основное шасси состоит из трех частей, которые соединяются друг с другом, а детали заклиниваются между ними. Все крепится двумя болтами М4. Зажимы антенны прикручиваются небольшими шурупами. Тип не имеет значения, если он подходит.
печать с нечеткой кожей снаружи для лучшего качества поверхности.
Чтобы использовать внешнюю антенну Wi-Fi, вам нужно будет переместить крошечный резистор SMD на печатную плату. Это требует профессиональных навыков пайки, и высока вероятность непоправимого повреждения печатной платы. В будущем выпущу модель без отверстия для антенны wifi.
Обычный вариант поддерживает батареи размером до 60 x 38 x 8 мм.
Вариант XL поддерживает батареи размером до 70 x 46 x 12 мм. Подходит для аккумулятора MakerHawk емкостью 3000 мАч и других типов.
Вы можете найти версию без экрана здесь:
