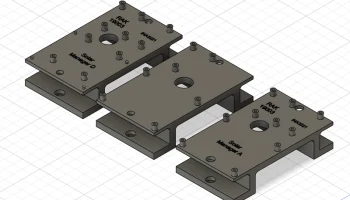

Компактное крепление RAK19003 для солнечных модулей MPPT...

Сетчатый узловой кронштейн для корпуса IP67 150 × 100 × 70 мм.

✅ Совместимость

Подходит для корпуса: Специально разработан для корпуса IP67 размером 150 × 100 × 70 мм от Aliexpress. Я рекомендую использовать его, поскольку он идеально подходит для наружного применения. Водонепроницаемый прозрачный корпус IP67, распределительная коробка из АБС пластика, уличная распределительная коробка питания Чехлы для электронных инструментов АлиЭкспресс

Этот тип корпусов предпочтителен благодаря надежным верхней и нижней крышкам, которые защищают внутреннее уплотнение от механических воздействий, что особенно важно при установке на открытом воздухе.

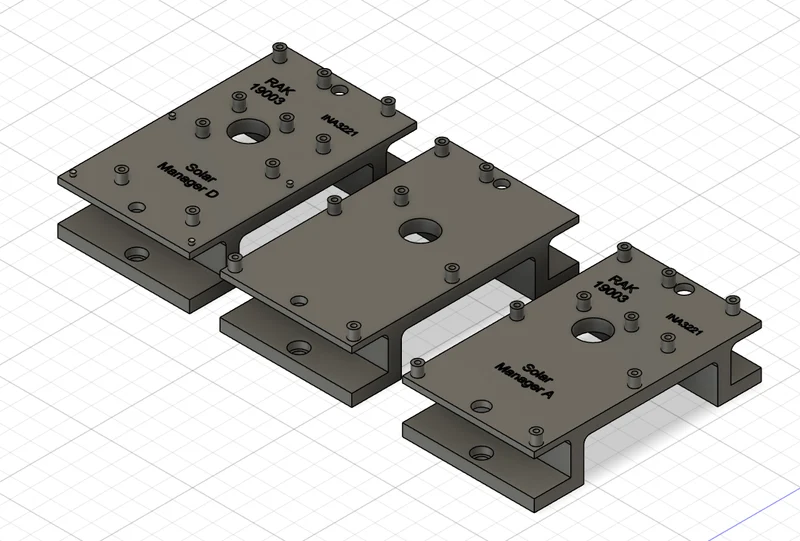

Совместимость плат: точки крепления мини-базовой платы RAK19003 с радиочастотным модулем RAK4631 и опциями для трех различных зарядных устройств MPPT и двух разных датчиков тока.

Дизайн и функциональность

Монтаж датчика:

INA219 1-канальный датчик тока

INA3221 3-канальный датчик тока

Поддержка солнечной зарядки: Совместимость с популярными солнечными зарядными устройствами MPPT малой мощности:

Менеджер солнечной энергии Waveshare (A) (6 В мин.)

DFRobot Solar Manager V1.1 (5 В)

(Примечание: использование Waveshare (D) не рекомендуется из-за потребляемого тока до ≤30 мА и несовместимого держателя батареи, который не помещается в корпус.)

ВАЖНОЕ ОБНОВЛЕНИЕ:

Поскольку плата DFSolar Manager летом перегревается из-за воздействия прямых солнечных лучей на мою крышу, а микросхема CN3065 представляет собой линейное зарядное устройство, которое рассеивает избыточную солнечную энергию в виде тепла, плата в конечном итоге перешла в режим теплового отключения и перестала заряжать батарею, что привело к отключению узла. Сейчас я перешел на солнечное зарядное устройство CN3791 MPPT, которое работает более эффективно и обеспечивает лучшую производительность при ярком солнечном свете.

Использование с 5 В
Для использования солнечной панели 5 В рекомендуется использовать версию зарядного модуля на 6 В и убедиться, что выходная мощность панели достаточна для обеспечения тока от 1 А до 1,5 А. Затем модуль будет питать подключенную литиевую батарею 3,7 В и нагрузку 4,2 В.

Детали крепления

Батарейный отсек: пространство под кронштейном вмещает до 3х18650 литий-ионных элементов (в соответствии с подходом @Jimmy_67261, ознакомьтесь с его коллекцией).

Рекомендуемые настройки печати

PETG благодаря температурной стабильности

30% заполнение с поддержкой

Варианты использования

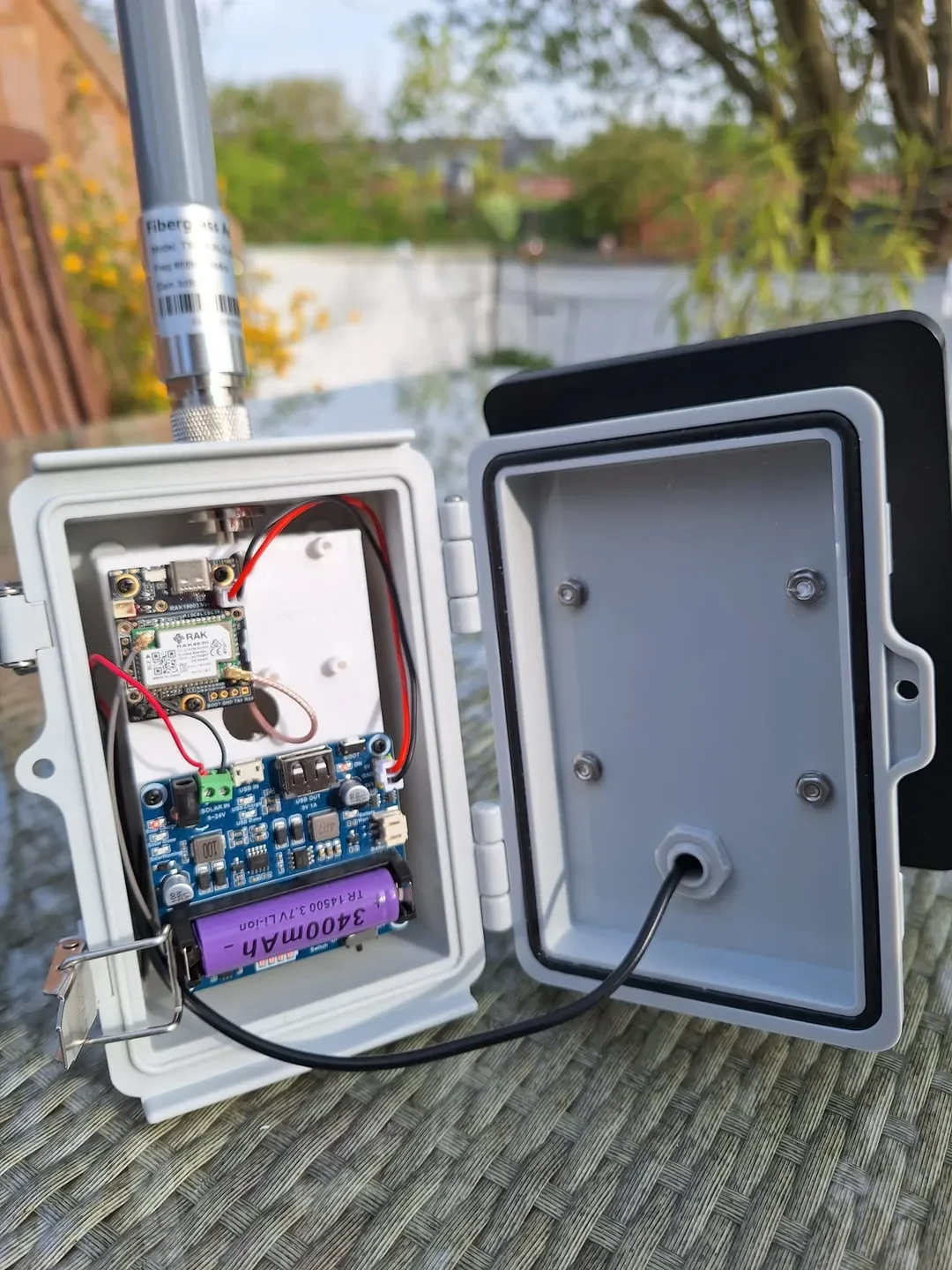

Наружный Meshtastic узел с солнечным питанием.

Всепогодная установка с защитой IP67.

Надежная работа даже в плохую погоду благодаря подходящей солнечной панели и батареям 3×18650.

Лучше всего работает с креплением для солнечной панели под углом 67°, разработанным для оптимальной работы зимой (смещение по горизонтали +15°).

Список материалов для интерьера

Мини-базовая плата RAK19003 + RF-модуль RAK4631 + антенна

Подходящий контроллер заряда солнечной батареи (сначала проверьте необходимое напряжение)

кабели для подключения

Корпус 150×100×70 мм IP67

Батарейки по необходимости

Необязательно:

Датчик тока INA219 или INA3221 (при необходимости)

Примечание. Если вы выберете DFRobot Solar Manager V1.1, обязательно добавьте к модулю радиатор, чтобы обеспечить стабильную работу при постоянном солнечном свете.

Похожие модели в моей коллекции

Крепление для солнечной панели под углом 67° для зимнего использования:
Крепление для солнечных батарей с наклоном 67° для зимнего солнца (подходит для винта с резьбой для фото 11 мм) | Printables.com

Ознакомьтесь с другими моими разработками, связанными с Meshtastic, в моем профиле, а также с креплением на столб, созданным Rinodods.

Справочные технические данные

Доля волны:
Менеджер солнечной энергии, модуль управления солнечной энергией, для солнечных панелей 6-24 В

ДФРобот:
Менеджер солнечной энергии 5 В — DFRobot

Датчики тока Texas Instruments

Технический паспорт NA219, информация о продукте и поддержка | TI.com

Технический паспорт INA3221, информация о продукте и поддержка | TI.com

РАКБеспроводная связь:

RAK19003: Базовая плата WisBlock Mini — держатель для модуля WisBlock Core MCU

CN3791 MPPT Solar Akku Laderegler Lithium Lion Зарядное устройство Модуль 6В 9В 12В 2А 4,2В

Дополнительная информация

См. прилагаемые справочные изображения для размещения оборудования и внутренней компоновки — скоро появится дополнительная информация.

Если вы заинтересованы в ремиксе или настройке кронштейна, обращайтесь — я буду рад поделиться файлами 3MF или Fusion 360 по запросу.
