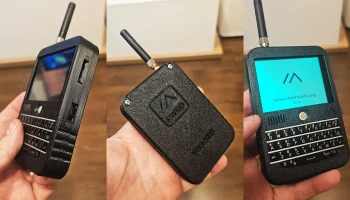

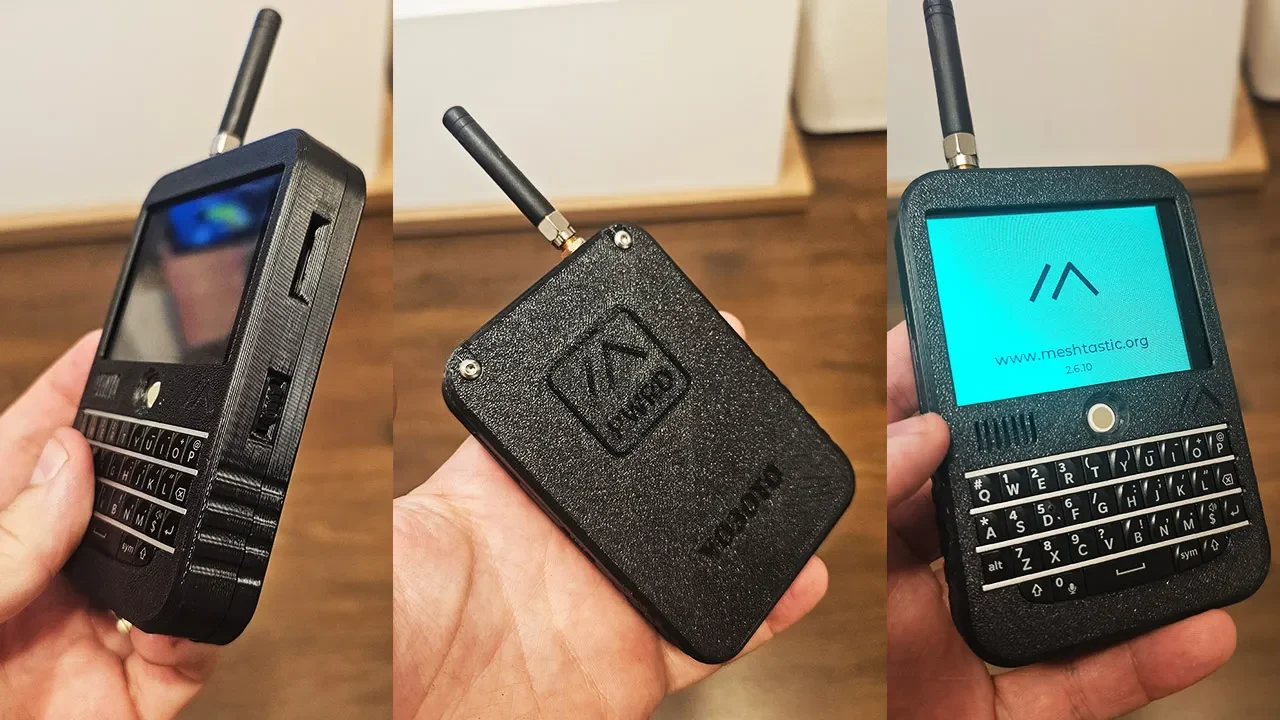

Плотный чехол LilyGO T-Deck

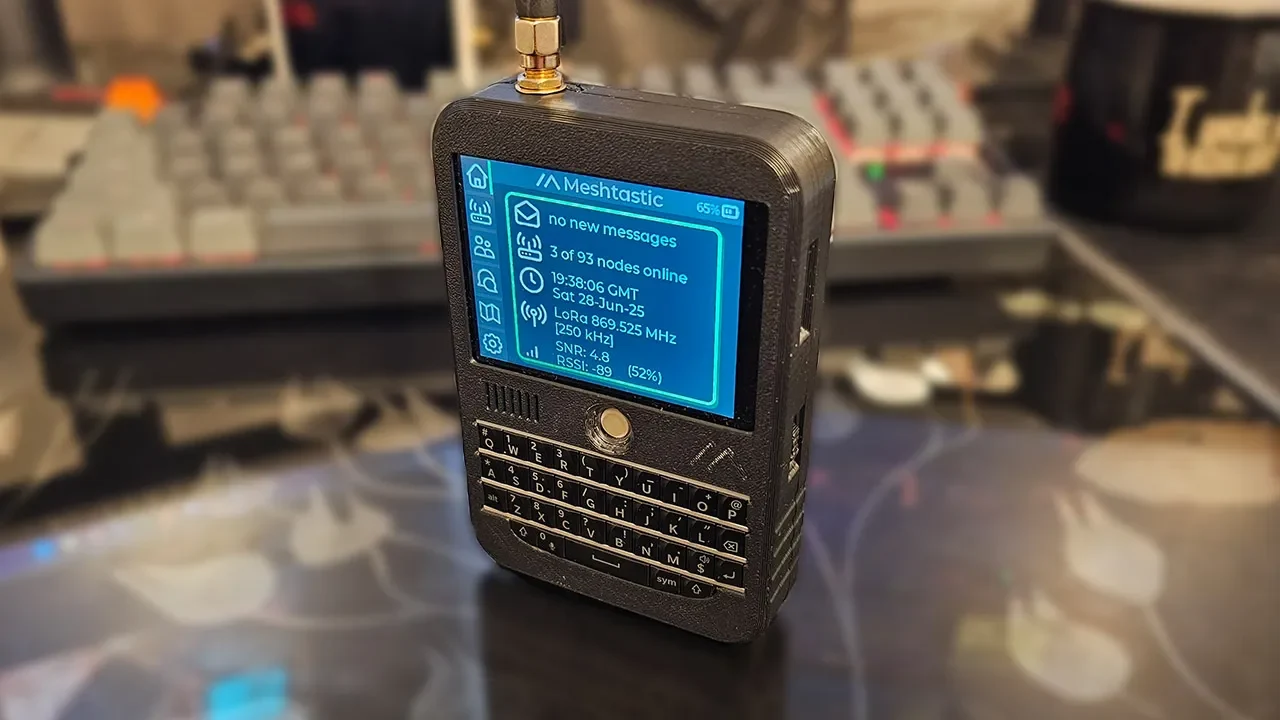

Основная цель дизайна заключалась в том, чтобы он мог стоять на столе вертикально. Во-вторых, я хотел, чтобы он был более симметричным (у T-Deck по умолчанию экран, клавиатура и трекпад смещены и выглядят шатко). Мне также не понравилась прозрачная часть вокруг трекпада с дурацкой наклейкой под ней.

Я включил файлы дизайна Fusion 360, но будьте осторожны, это беспорядок. Некоторые части я взял за основу из файлов .step, предоставленных LilyGO, и мне пришлось изрядно с ними повозиться, чтобы все заработало и подошло.

Я разработал его для оригинальной батареи Samsung (номер детали GH82-28813A), НО вы можете отрезать выступы, удерживающие ее на концах, и просто вставить любую подходящую батарею. Батарейку я использовал размером 65x87x5 мм. Если вы собираетесь купить эту батарею, имейте в виду, что она поставляется с плоским гибким кабелем, и вам придется где-то отрезать его и припаять несколько проводов. Не поджигайте свой дом..

Это плотная конструкция корпуса. В зависимости от допусков вашего принтера вам, возможно, придется подпилить некоторые детали на 0,1-0,2 мм, чтобы все подошло по размеру.

ОСТЕРЕГАТЬСЯ! В этом случае необходимо полностью снять клавиатуру с прозрачного держателя клавиатуры. Это означает, что вам придется повозиться с плоским гибким кабелем, идущим от клавиатуры. Не злоупотребляйте им, так как при неправильном изгибе он может треснуть. Вы можете использовать немного изопропилового спирта, чтобы ослабить двустороннюю ленту, удерживающую его, она не прилипла слишком сильно.

Дополнительные биты:

2шт. Винты М3

2шт. Резьбовые вставки М3

1шт. Разъем SMA с пигтейлом U.FL (IPEX) длиной не менее 80 мм.

1шт. Батарея
