чехол для переноски версии 1A для Heltec Wireless Stick L..

Простой плоский чехол для переноски платы Heltec Wireless Stick Lite (v3) LoRa; Busy Bee Digital 903063 3,7 В, 1800 мАч липо-аккумулятор; Антенна дрона 915 МГц; кнопочный переключатель с защелкой.

Смоделирован в PLA на базе Sovol SV07+.

Семейство плат WSL не имеет экрана и, следовательно, не нуждается в окне в мир. Это сделано для того, чтобы вы могли носить устройство в сумке или в большом кармане. Я хотел, чтобы переключатель и антенна были тщательно закрыты от внешнего мира, чтобы они не повредились.

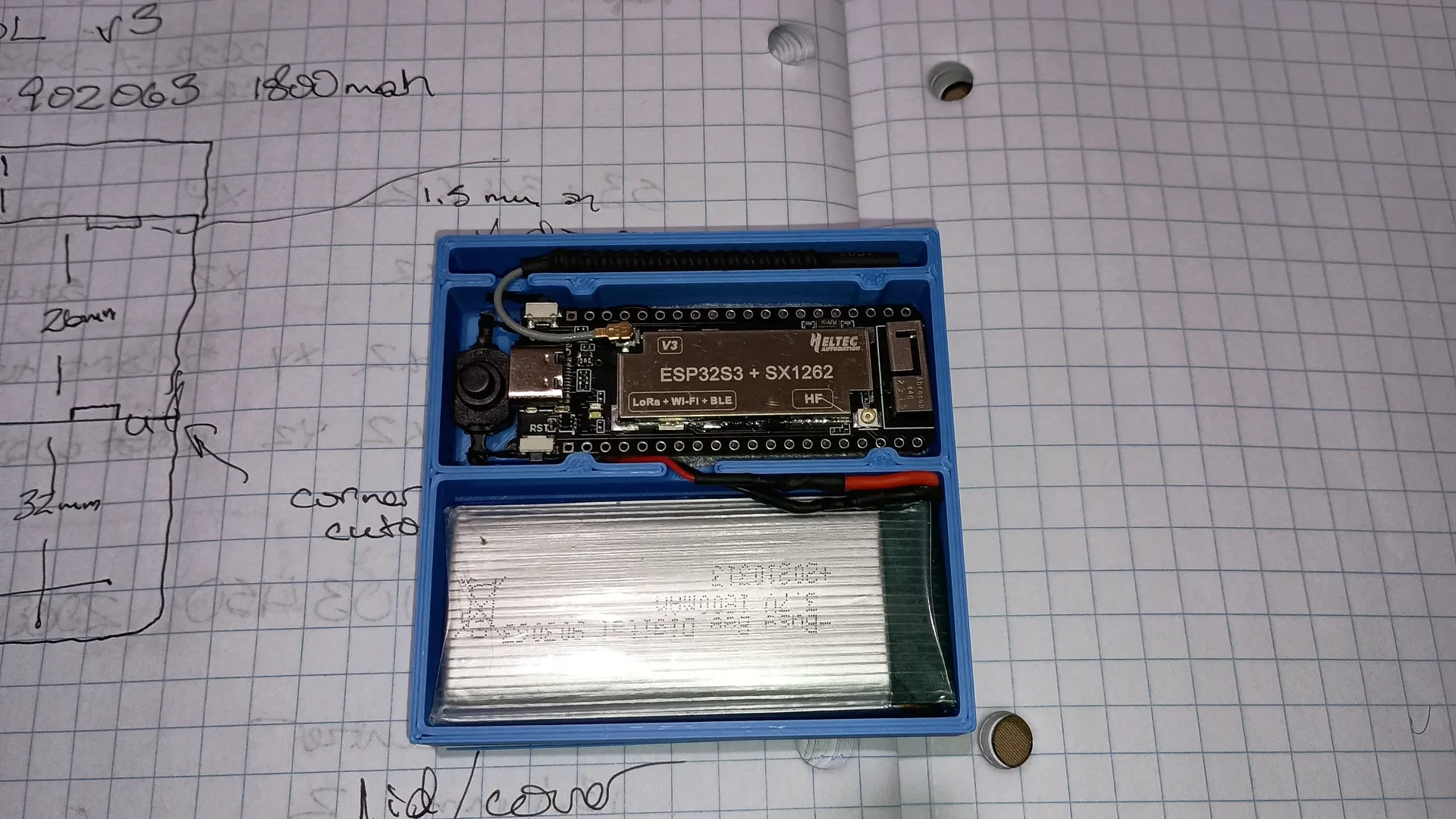

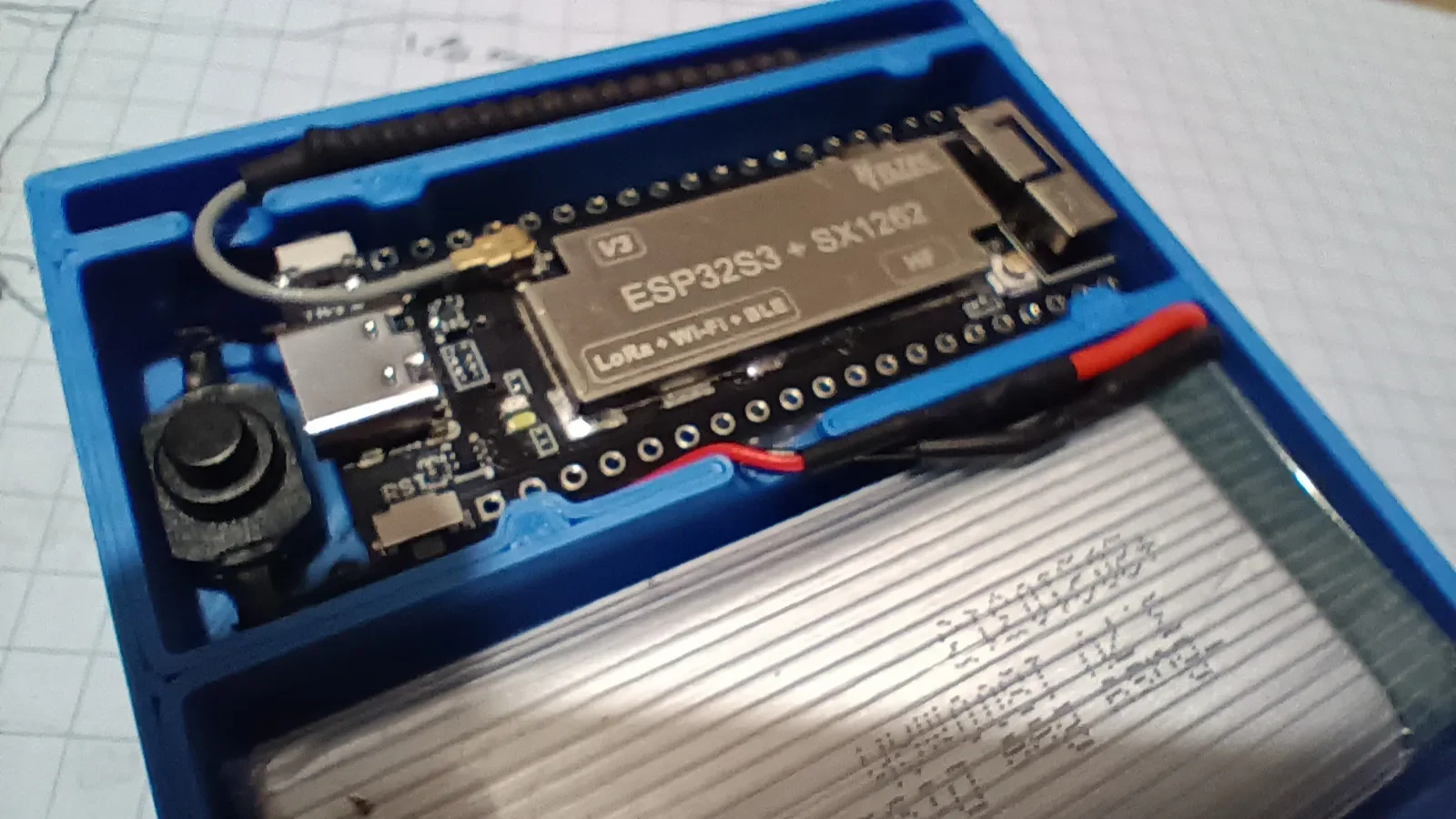

Планировка такая, как показано на фото. Вам нужно будет укоротить несколько проводов и сделать жгут, содержащий батарею, переключатель и разъем JST, который питает плату. Heltec поставляет разъем вместе с платой. Я приклеил переключатель на место, а затем покрыл голые металлические части жидкой изолентой, чтобы предотвратить случайный контакт с платой.

Если у вас есть какие-либо вопросы о том, как управлять этим устройством, посетите основную группу разногласий Meshtastic. У Энди Кирби на YouTube есть несколько хороших видеороликов на эту тему. Используемая здесь антенна представляет собой небольшую антенну типа дрона, по его словам, она чрезвычайно эффективна.
