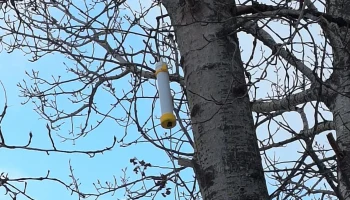

MeshTube - XIAO nRF52840 и Wio-SX1262

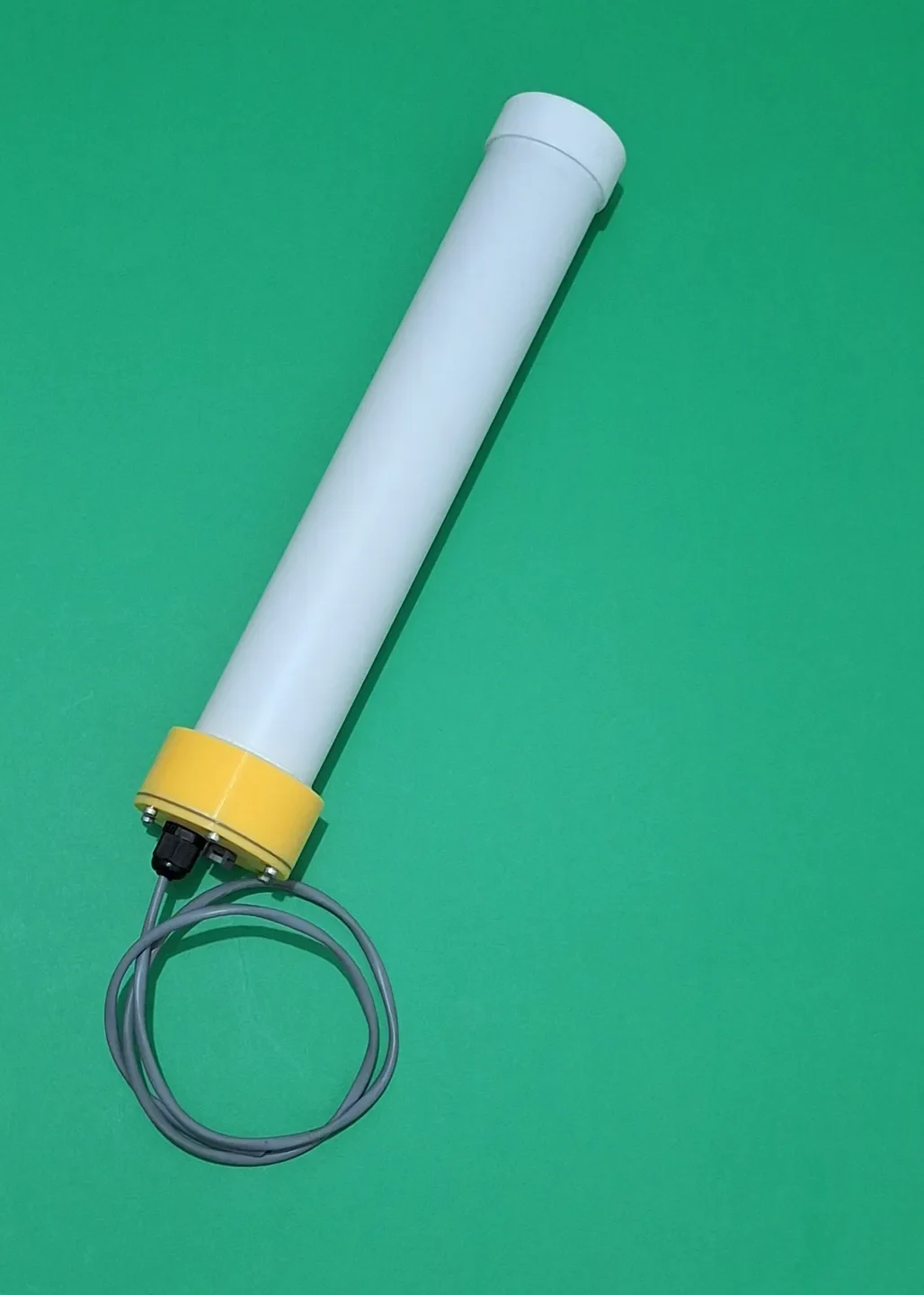

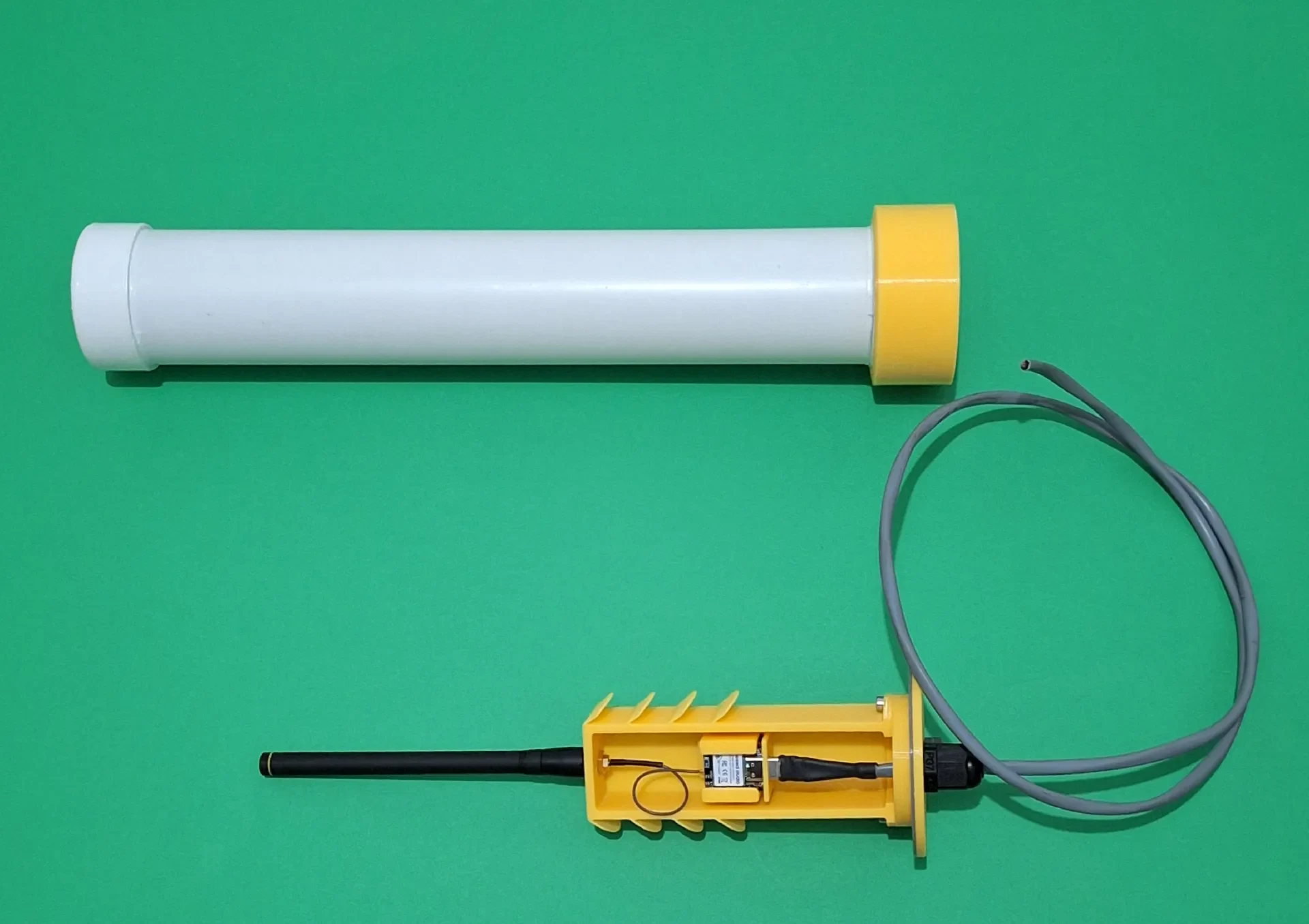

Узел сетки с использованием вакуумной трубки из ПВХ ASTM F2158 и комплекта XIAO nRF52840 и Wio-SX1262.

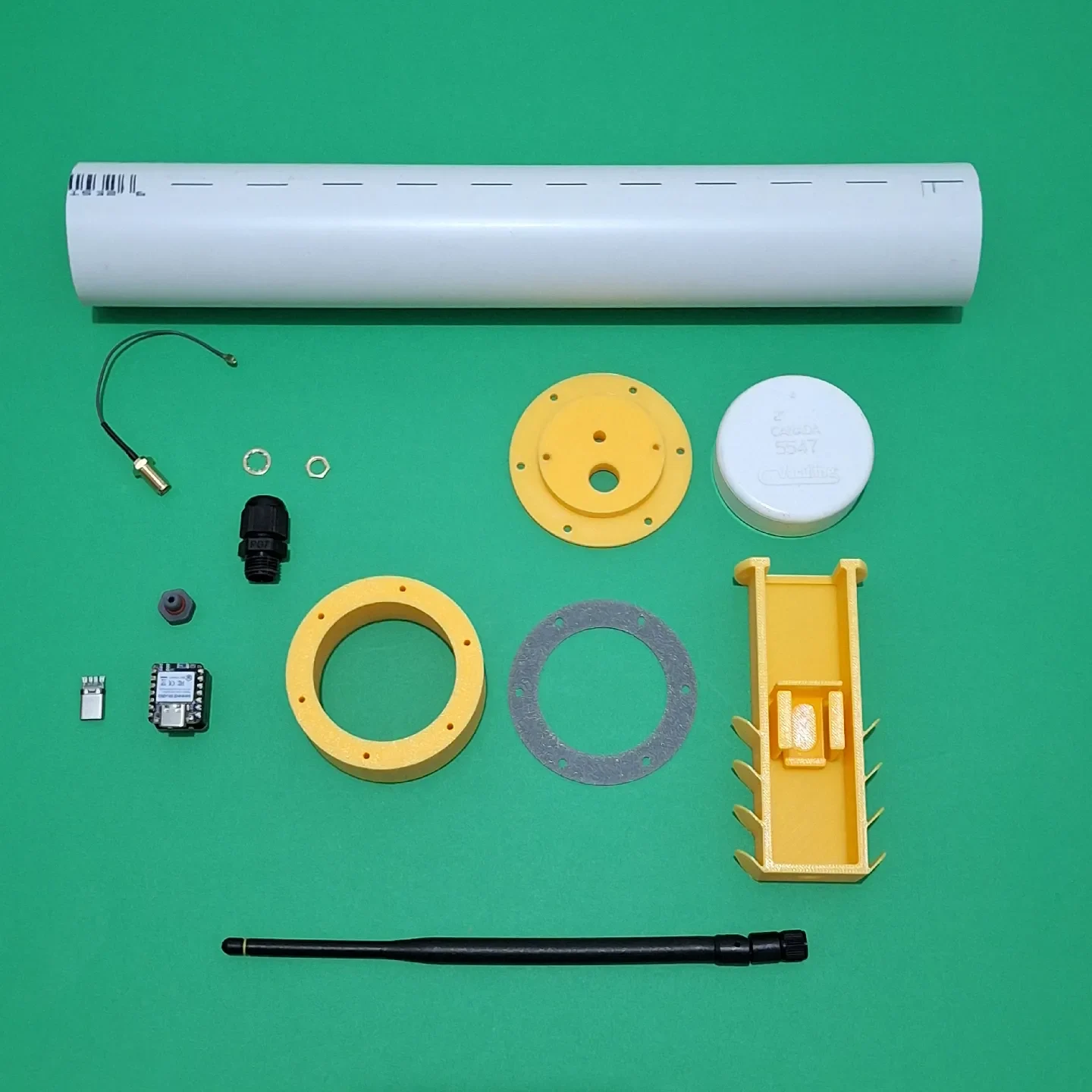

Необходимые детали:

-ASTM F2158 2-дюймовая трубка из ПВХ, обрезанная до 130 мм + длина вашей антенны

— ASTM F2158 2-дюймовая крышка трубки из ПВХ

-6 болтов M3 x 12 мм (нержавеющая сталь)

-2 болта M3 x 8 мм (нержавеющая сталь)

-1 кабельный ввод PG7

-1x вентиляционное отверстие корпуса M6 (Aliexpress)

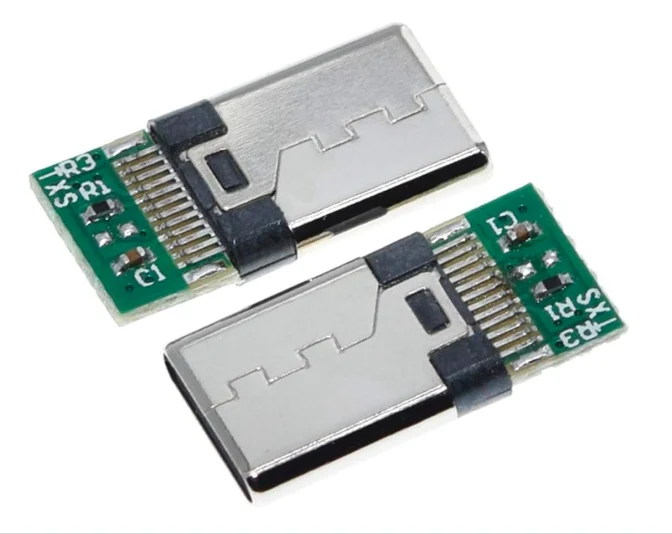

-1 штекерный разъем печатной платы USB Type-C (Aliexpress) или кабель USB Type-C, обрезанный штекерным разъемом.

-1 кабель SMA «папа» — MHF1 (I-PEX) (я использую DH-20G50010)

-1 антенна SMA (я использую ANT-916-CW-HW-SMA)

-1 комплект XIAO nRF52840 и Wio-SX1262

— Переходный клей для ПВХ (для меня хорошо работает с PETG).

-Разъемы и кабель по вашему выбору от узла к источнику питания.

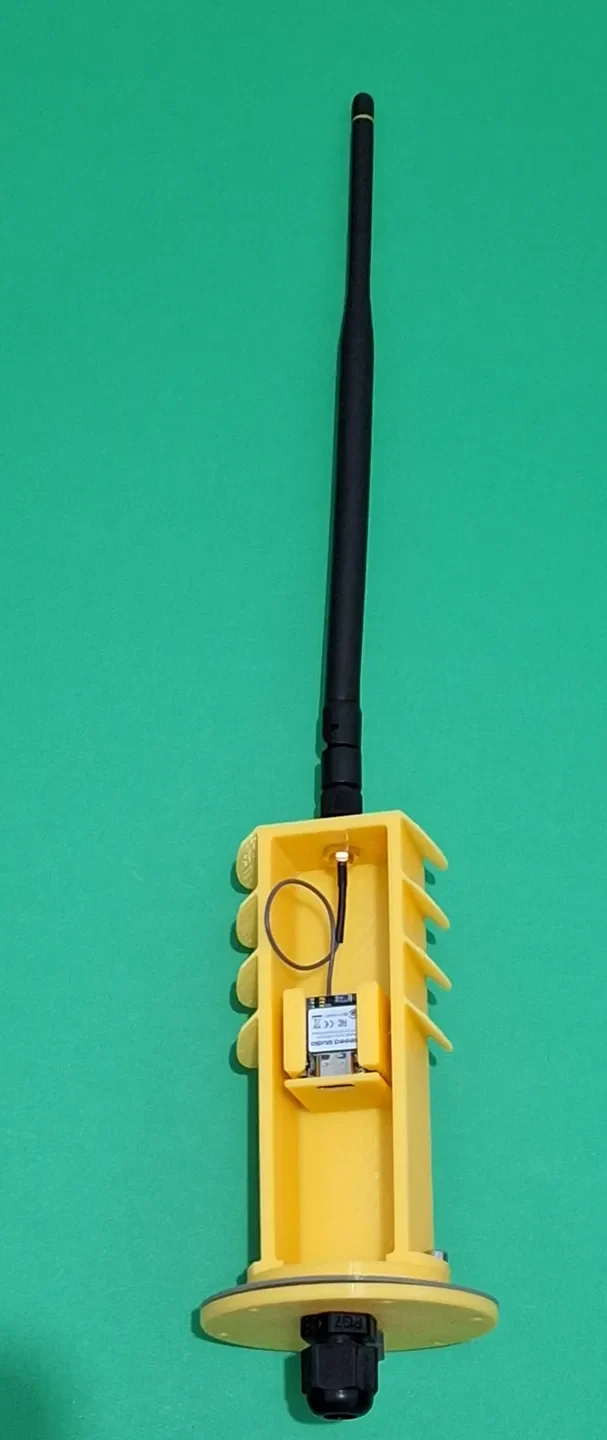

Детали напечатаны из PETG или ASA. Прокладка из ТПУ. Никакие опоры не нужны.

Наслаждаться!
