Heltec V4 - GPS Бастельпроект

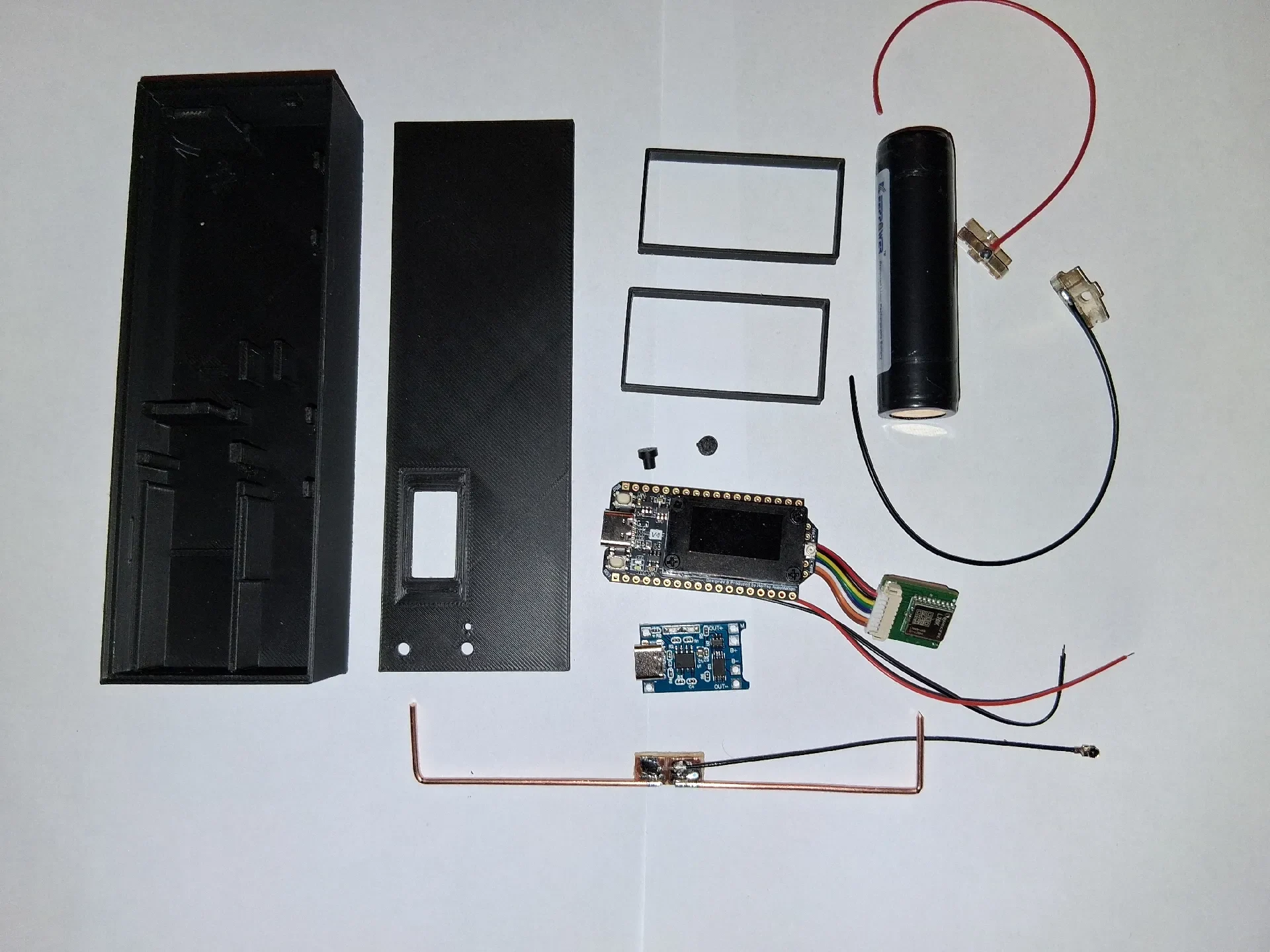

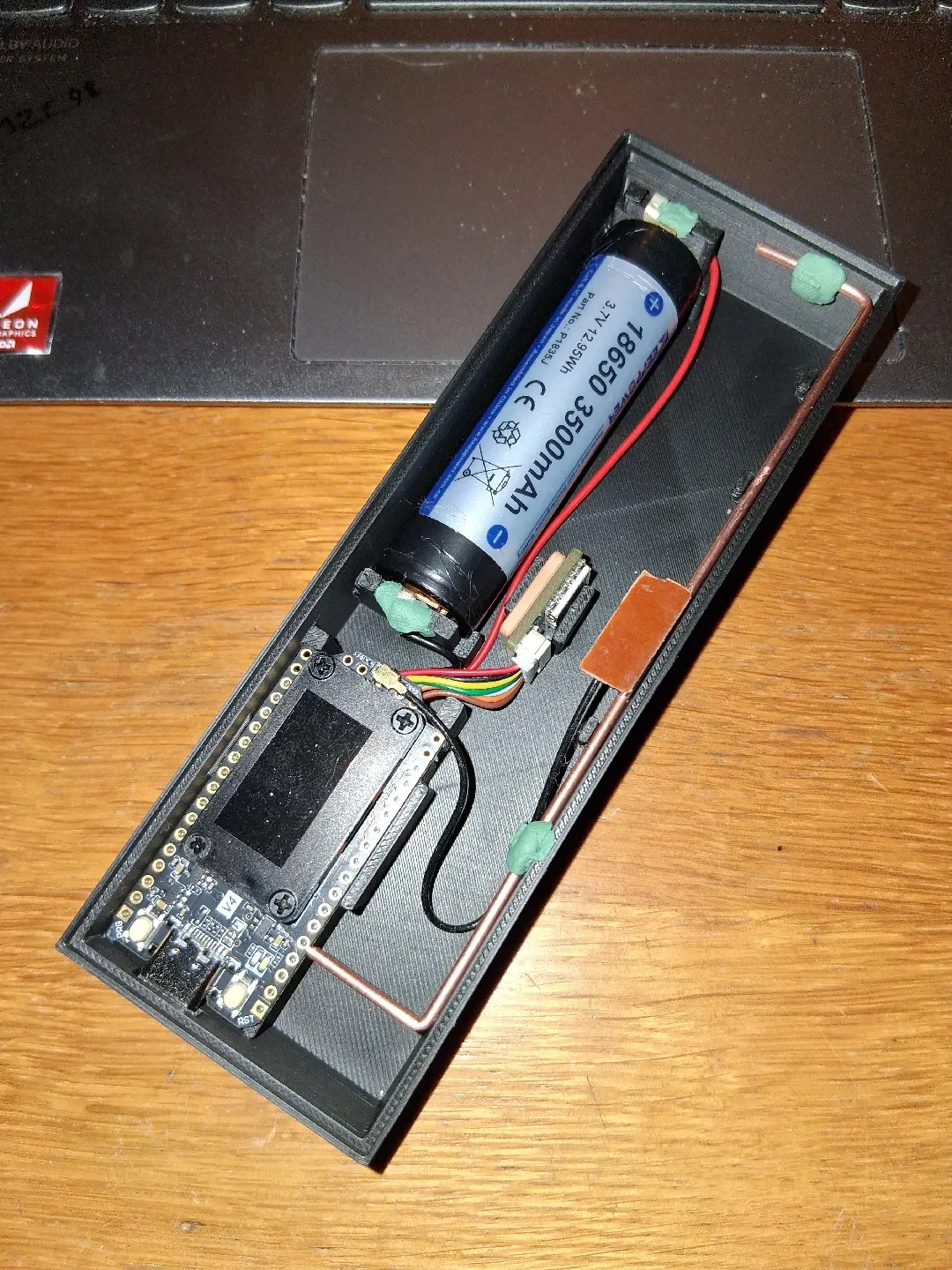

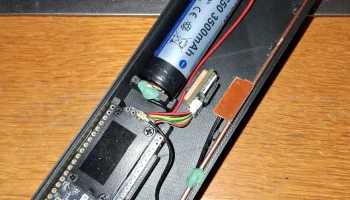

Heltec V4 с GPS, 18650er Akku, Ladeplatine и внутренней дипольной антенной. Der Dipol — это лучший элемент Einer Moxon Richtantenne. Коробка для матрицы подходит для следующих вариантов: диаметр 1, 8 мм, длина (von Drahtmitte des abgeknickten Teils bis zum anderen) 123 мм. Abgeknickte Teile (von Ende bis Drahtmitte des längeren Drahtes) 15 мм. Die Ladeplatine ist vom Typ 4056. Alles benötigte (Draht, Kontakte и т. д.) ist auf einem der Fotos zu sehen. Die grüne Masse, die in der Box zu sehen ist, ist Schreibmaschinentypenreiniger. Ein klebriger Haftgummi, der von den meisten Oberflächen rückstandslos entfernbar ist (Gleiches Material wie «Pritt Hafties»).
Der Dipol имеет косичку с Ipex Stecker. Ich hab die Box komplett bestückt und dann den Dipol IN DER BOX mit nem VNA gemessen und getrimmt (evtl. Kürzen der abgeknickten Drahtenden).
Внутренний дипольный диполь находится на расстоянии, где ее длина может быть увеличена до внешней антенны, и для физического прикосновения (Abknicken) это недопустимо.

Die Maße für den Dipol gelten nur für mich. Vielleicht baut ihr besser order schlechter als ich und die Werte sind daher daneben. Также отсоедините обрезки антенны IN DER BOX.

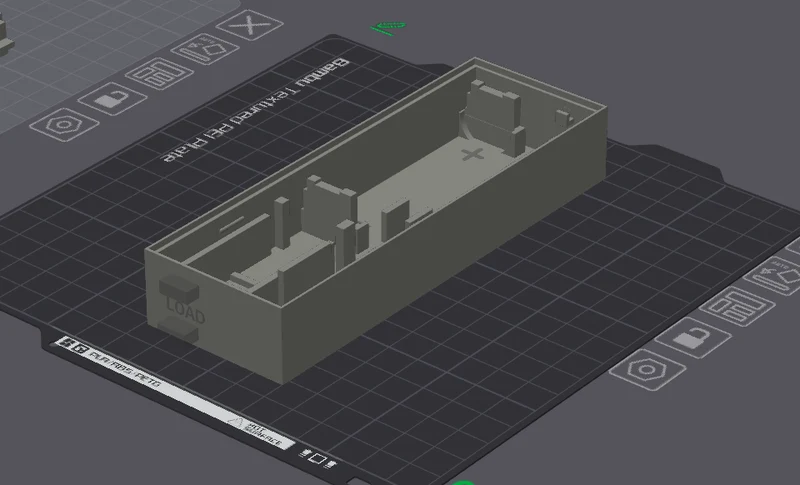

Auf eine der Druckplatten ist noch ein grobes 3D Modell des V4 (muss nicht gedruckt werden)
