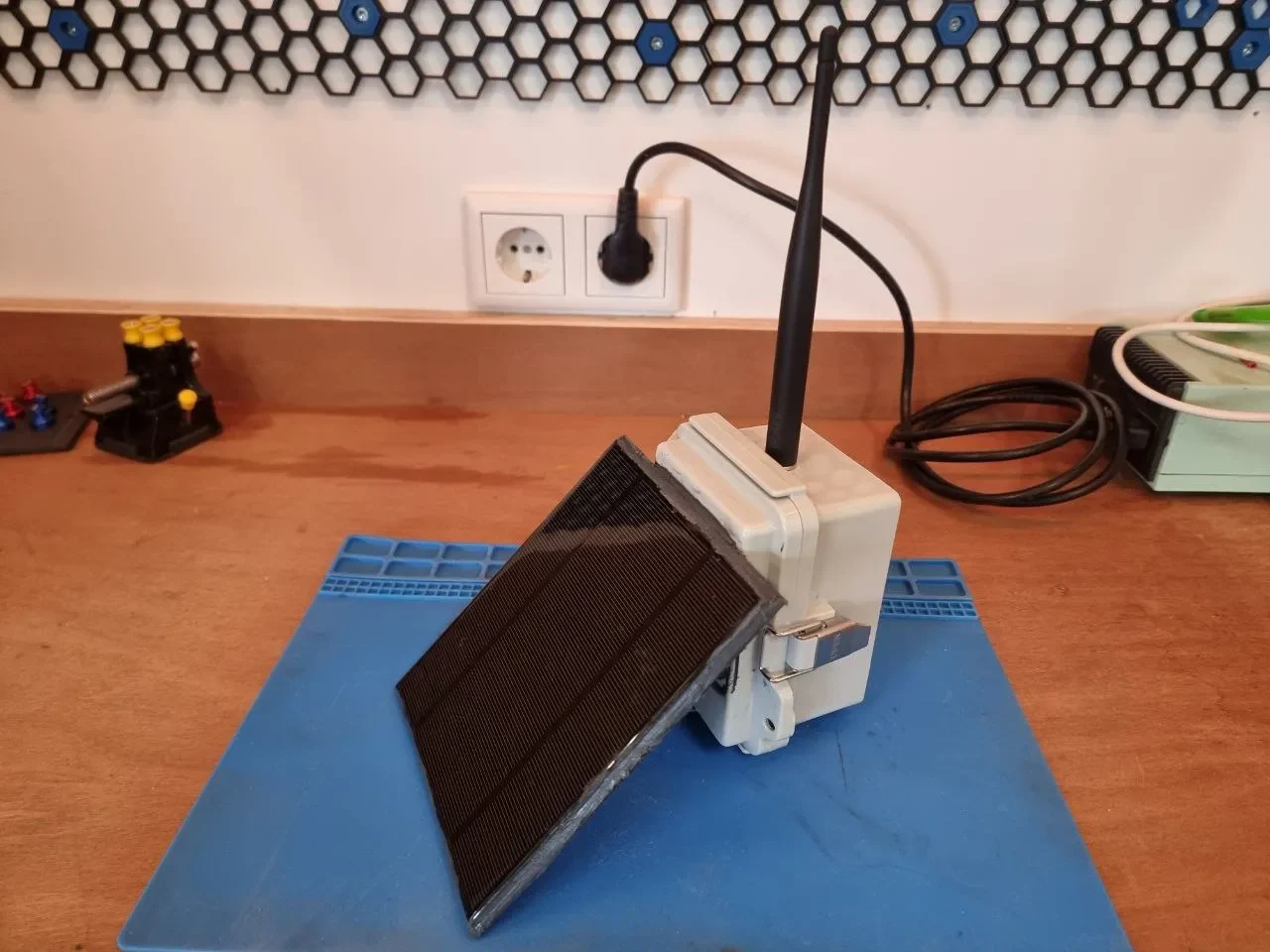

Держатель солнечной панели для наружного чехла на мачте....

Я создал эту модель, чтобы прикрепить солнечную панель к уличному маршрутизатору Meshtastic.

Строительные материалы:

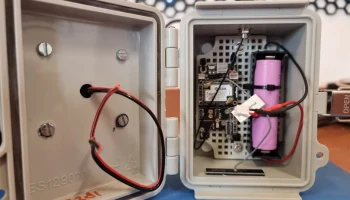

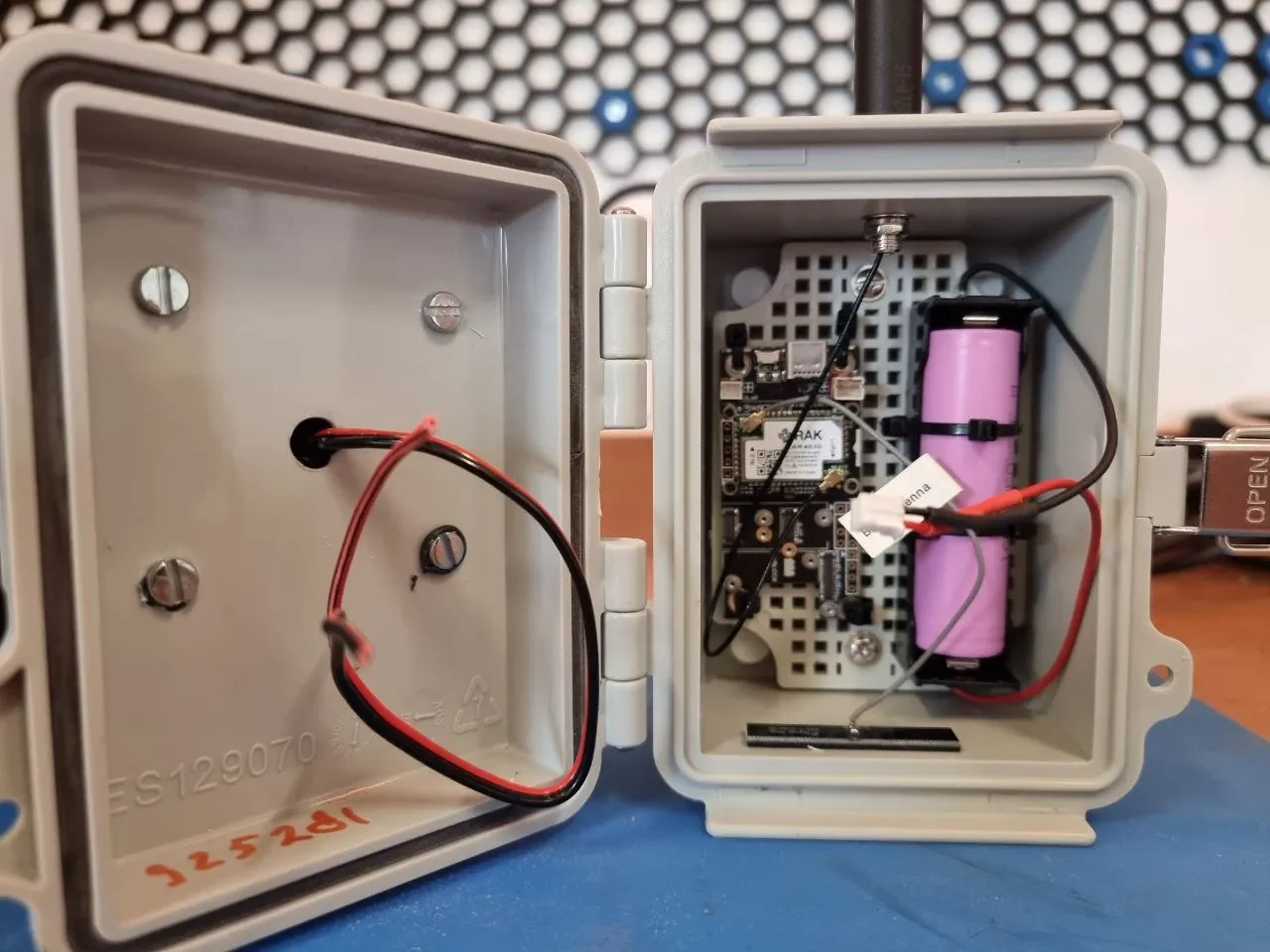

Дешевый уличный шкаф 120х90х70мм.
Зеленый силовой модуль RAK
RAK19007
РАК4631
Большие ремни для крепления мачты
Солнечная панель 12 В — не уверен насчет минимальной мощности, я заказал эту, чтобы попробовать (12 В, 4,2 Вт)
(отредактируйте файл F360 в соответствии с выбранным вами размером солнечной панели)
Батарея (можно 18650 или что-то другое)

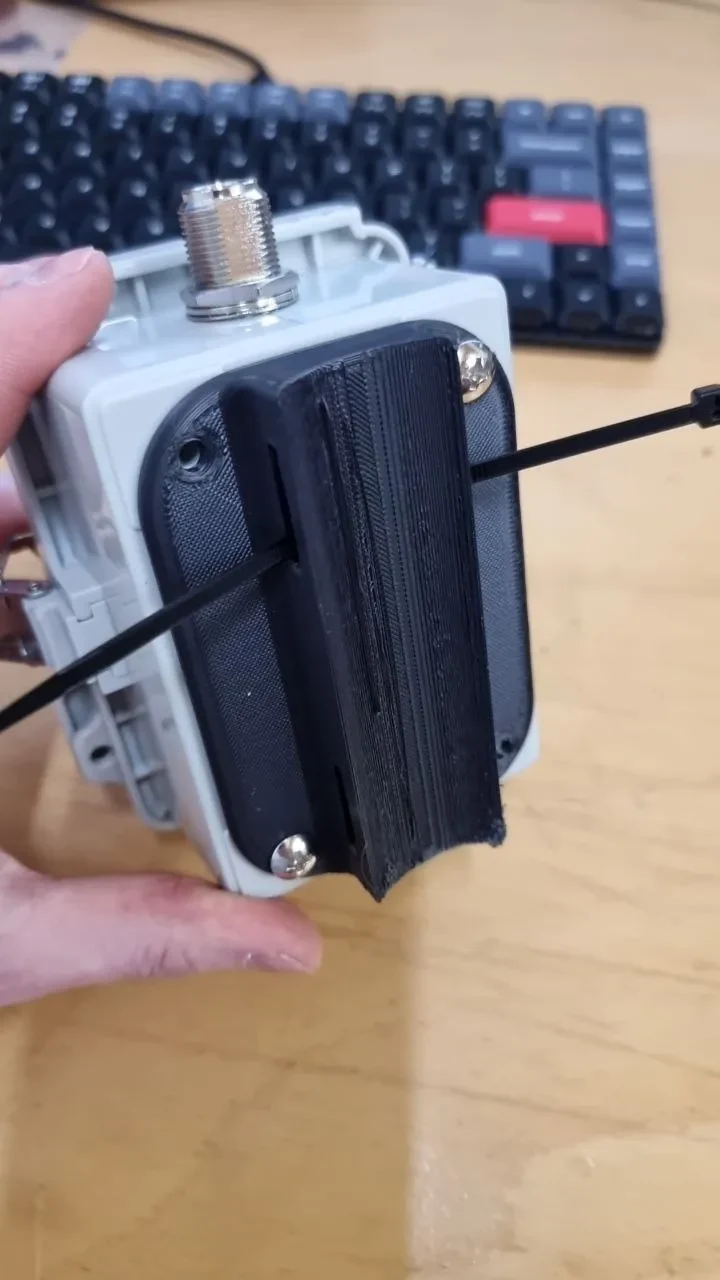

Крепление мачты рассчитано на трубу строительных лесов (48,3 мм).

Советы по сборке:

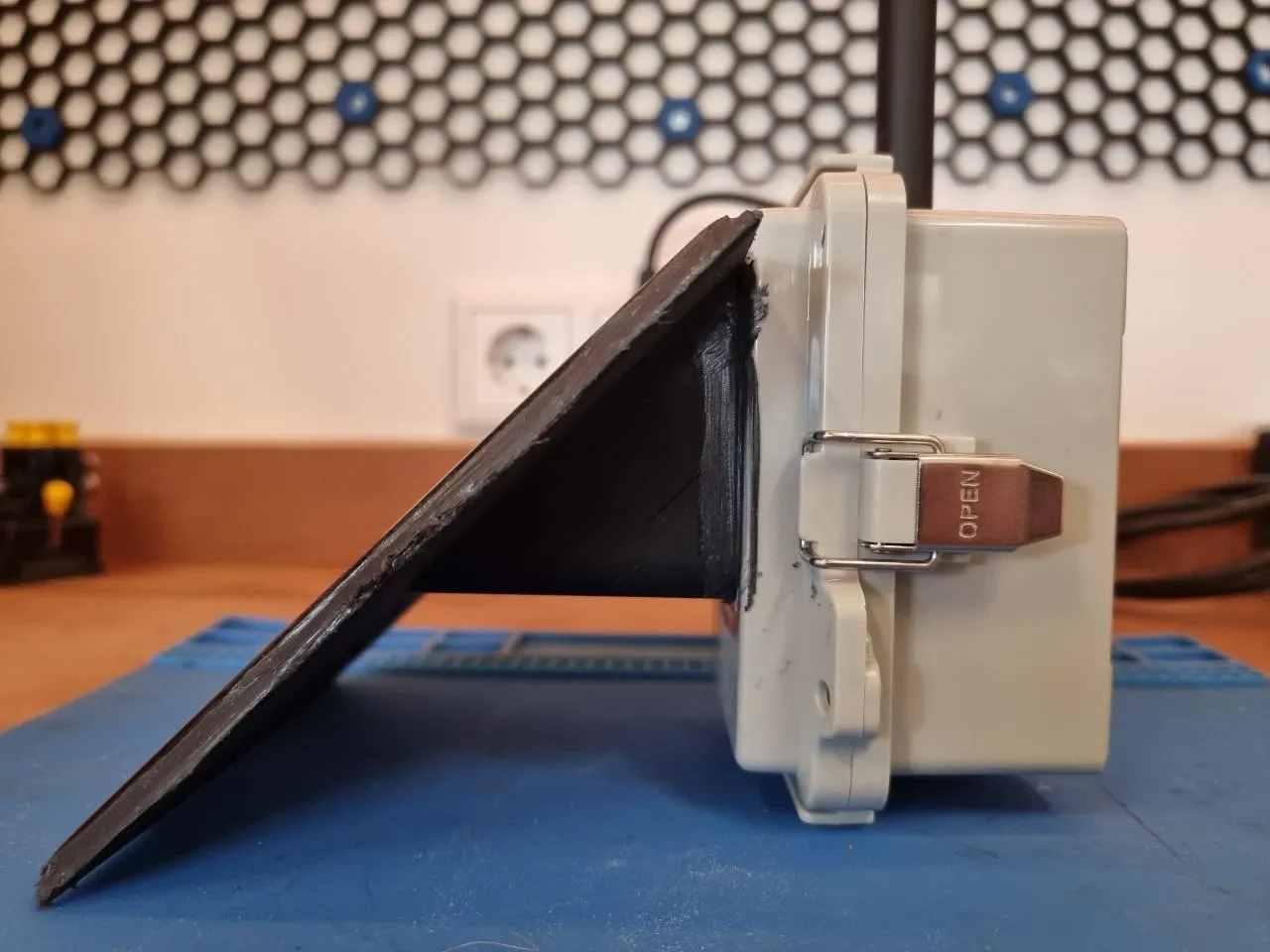

Обязательно используйте какой-нибудь герметик/клей для крепления солнечной панели, так как эти дешевые солнечные панели не выживут, если вы оставите заднюю часть открытой для непогоды. То же самое касается крепления его к корпусу; обезжирьте и используйте наждачную бумагу, чтобы сделать поверхность шероховатой и добиться хорошего сцепления.
Я предусмотрел отверстия для использования с термофиксирующими вставками, чтобы удерживать все это на месте вместе с клеем.
Я объединил это с солнечной панелью на 12 В и зеленым силовым модулем RAK.
Модуль RAK Green Power имеет минимальное входное напряжение 5,3 В для запуска, поэтому я использую солнечную панель на 12 В. Не подключайте солнечную панель напряжением 12 В напрямую к RAK19007. Эта комбинация должна работать даже в пасмурное небо.
Купите прочные нейлоновые (черные) бинты, белые не выдерживают солнца.
Не сверлите отверстия (антенны/проходной втулки) слишком близко к низу, это будет мешать решетчатой ​​панели внутри.
Используйте ABS или ASA или что-то еще, что выдерживает воздействие солнца или улицы.

Размер солнечной панели в Fusion360 является параметрическим, он должен просто адаптироваться к любому введенному вами размеру солнечной панели.

Пожалуйста, не обращайте внимания на мою уродливую работу по конопачению на фотографиях ;-)

История:

Версия 2024.04.03: З�� солнечной панелью добавлено больше места для проводов.
