Мод Sensecap T1000-E USB-C

Meshtastic

Источник:

www.printables.com

Если у вас хватит смелости аннулировать гарантию и открыть корпус T1000-E (очень хорошо проклеенный и эпоксидный), это новый чехол для добавления USB-C. Я обнаружил, что тепловой пистолет + медленное поддевание — лучший способ открыть шахту.

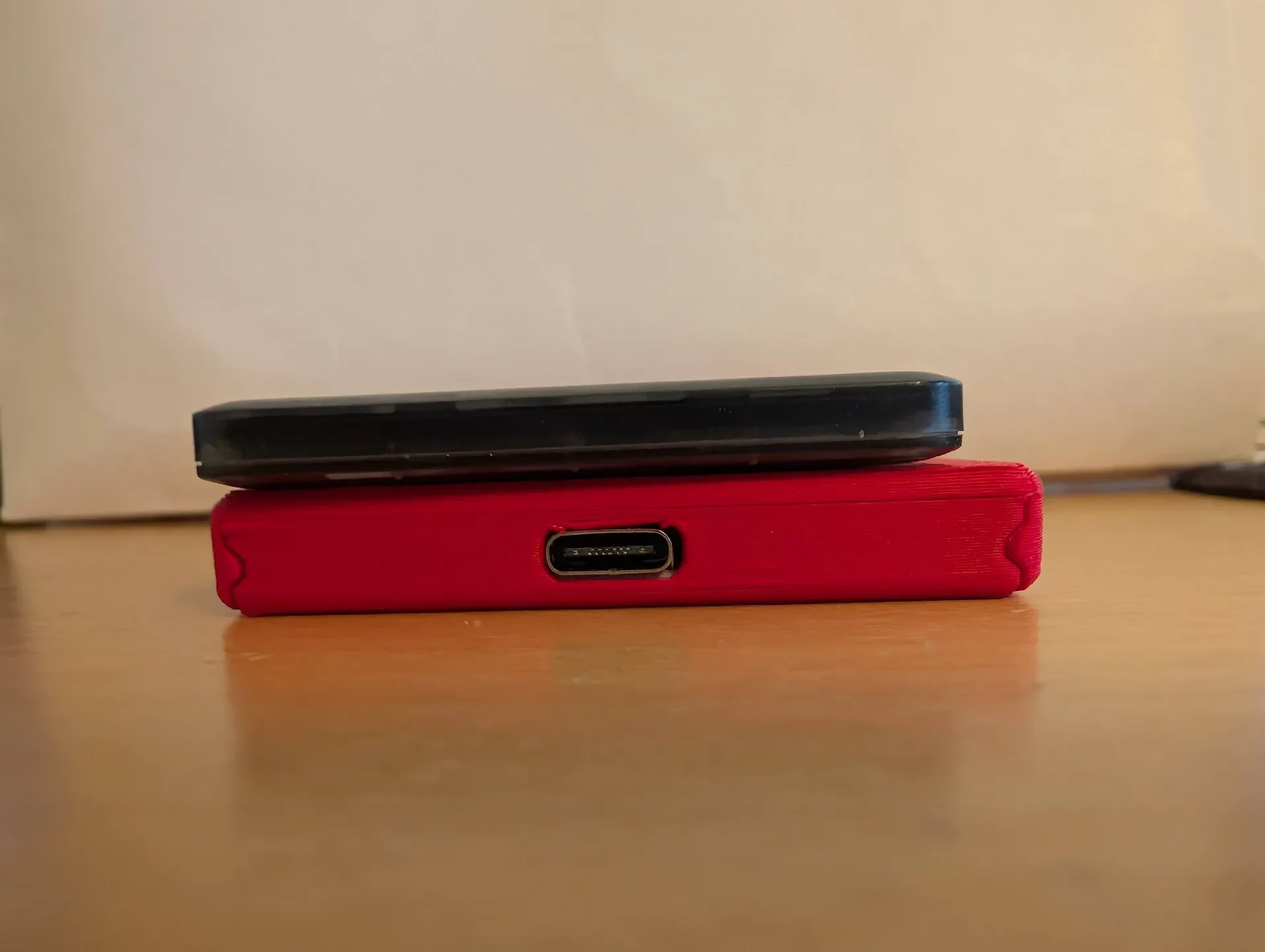

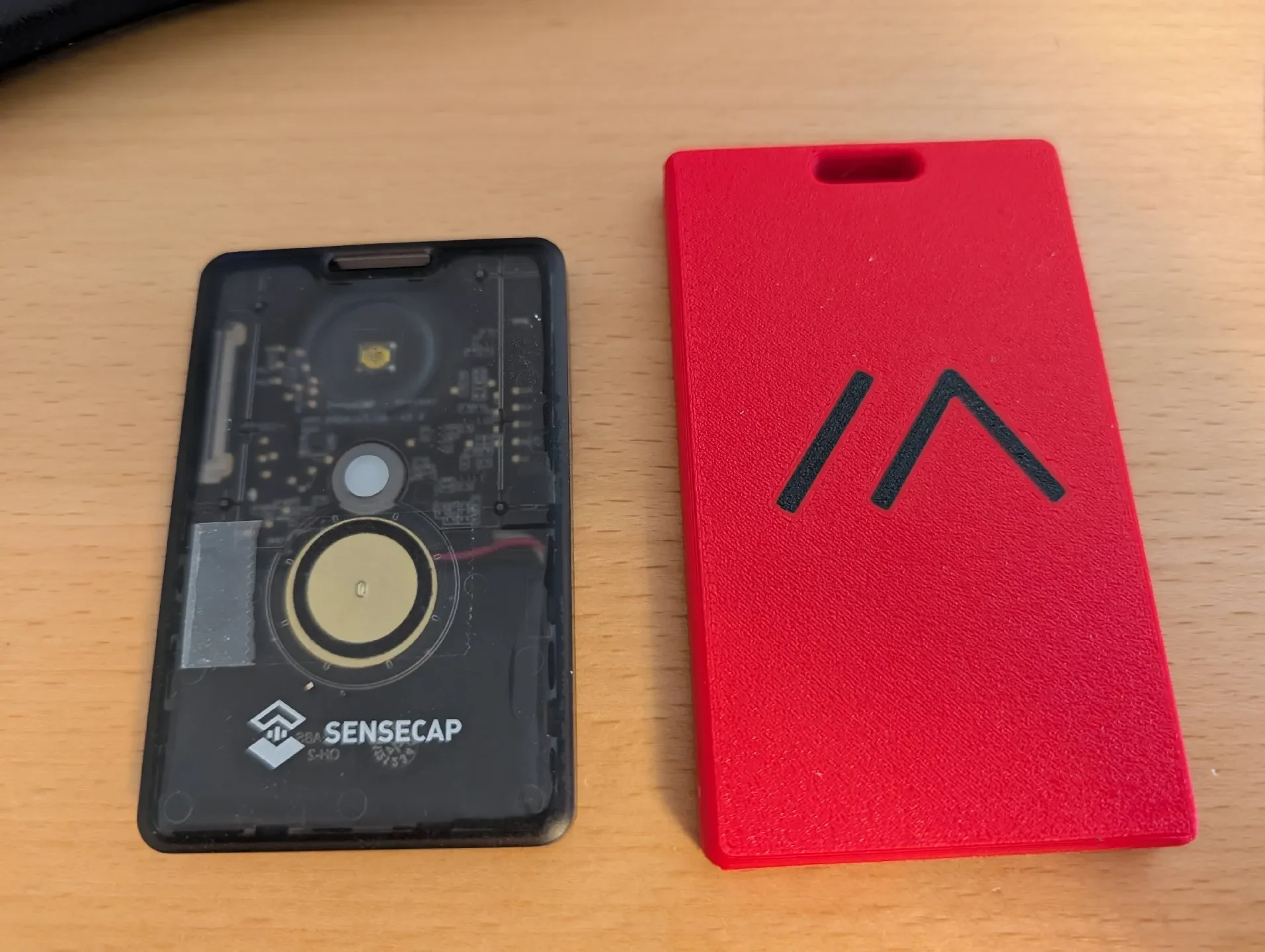

Конечный результат получился более пухлым, чем оригинал, размером 100x60x9,3 мм. Я тестировал более тонкие конструкции, но невозможно получить от 3D-печати такую же жесткость, как у оригинальной отлитой детали.

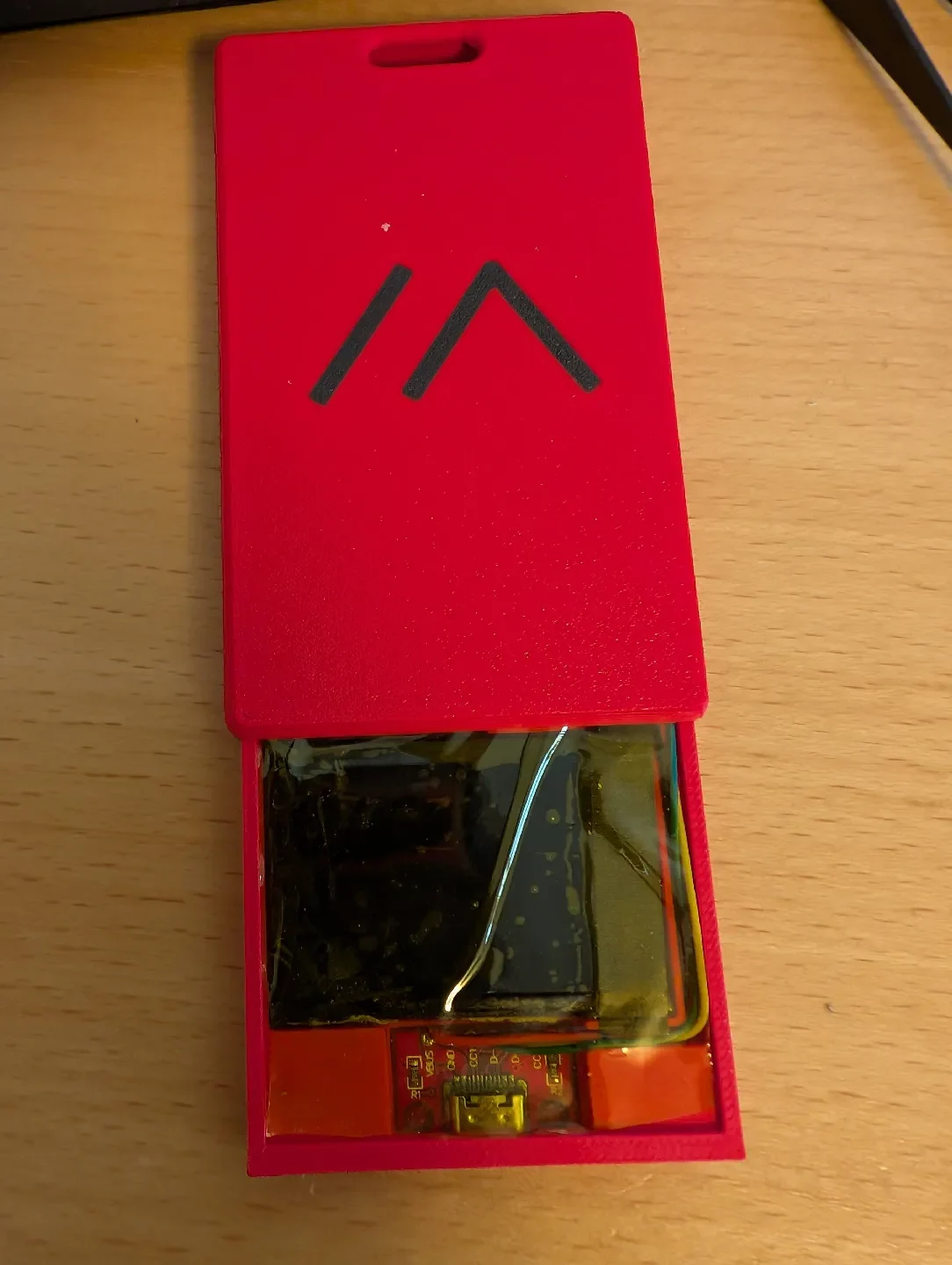

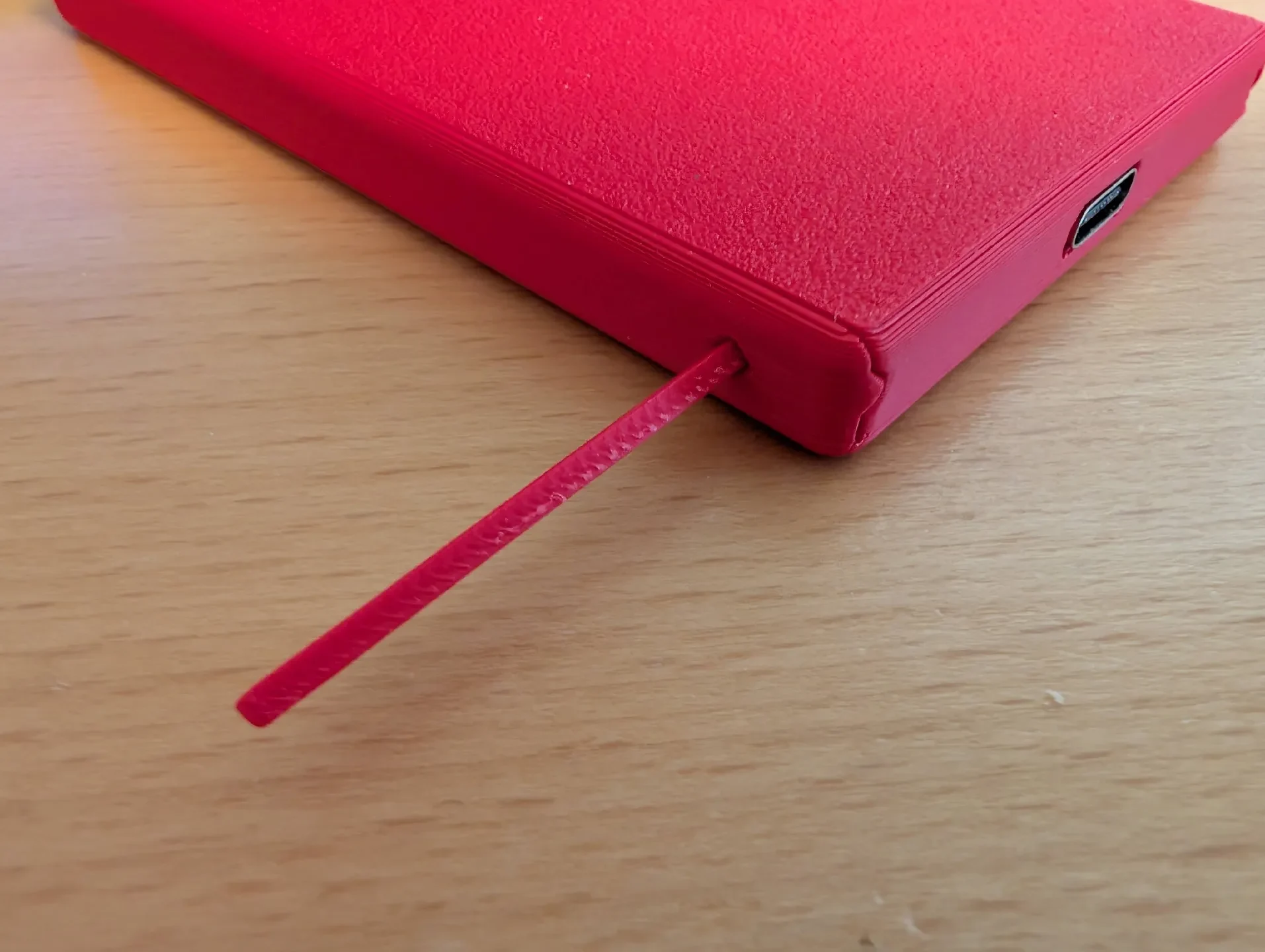

Две половинки скользят вместе, и есть фрикционный штифт, который скрепляет все вместе. Это специально длиннее, чем нужно: вставь и отрежь.

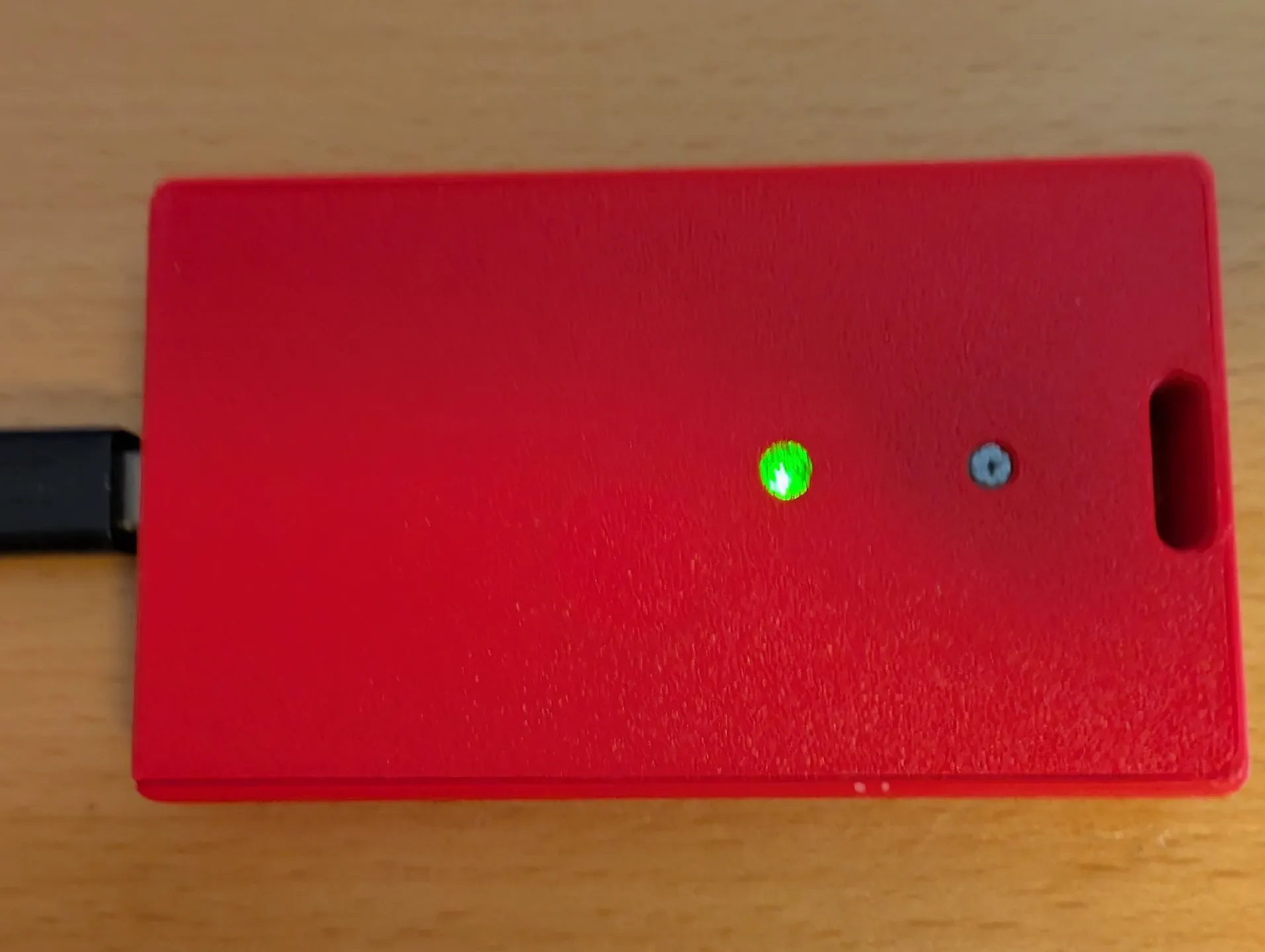

Я напечатал «светодиодную крышку» из прозрачного PETG, но предполагаю, что белый PLA тоже будет достаточно полупрозрачным.

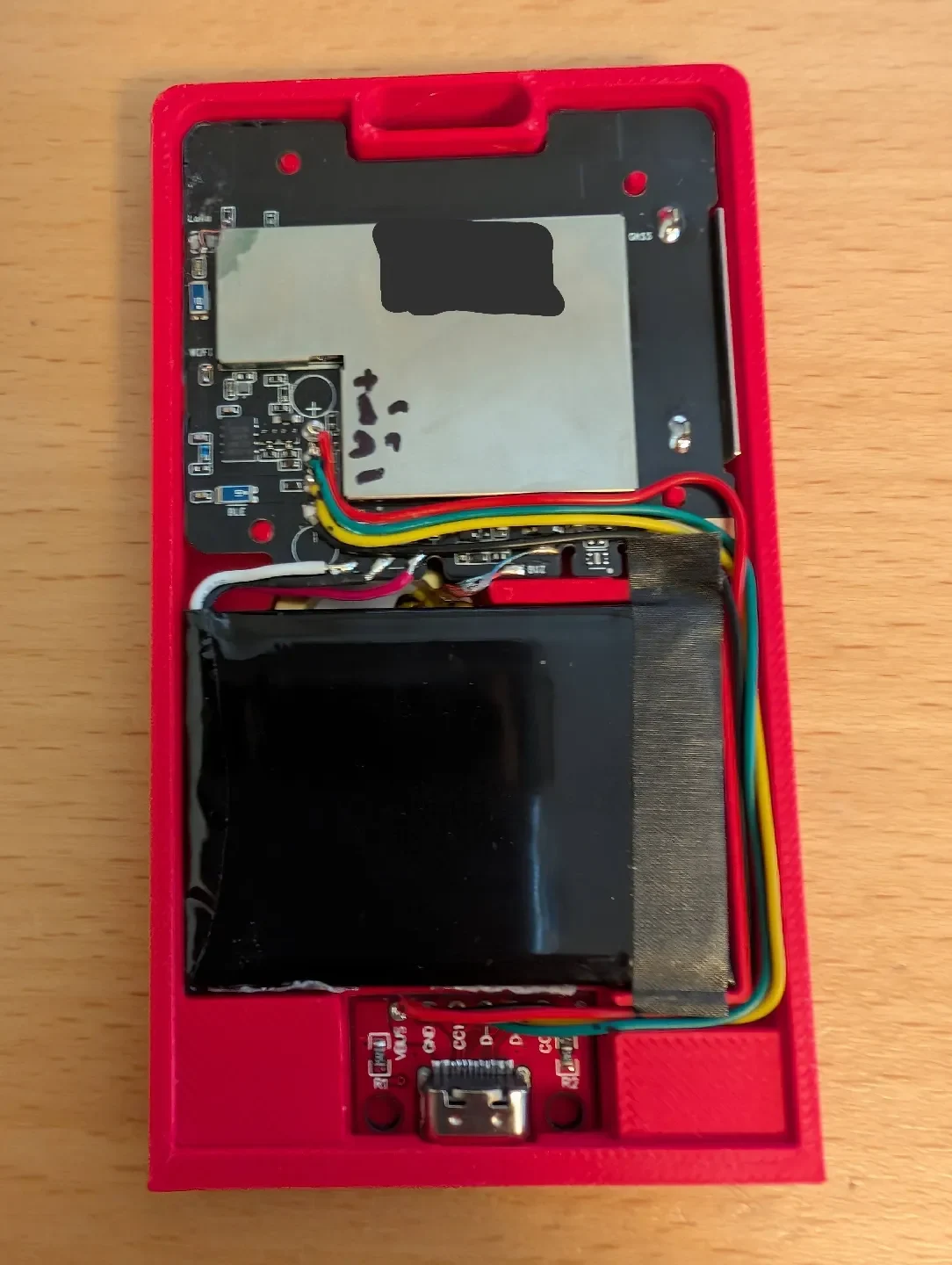

Я использую распространенную коммутационную плату USB-C: amazon.com/dp/B0CB2VFJ54. Они включают в себя резисторы CC1 и CC2 5,1 кОм, необходимые для правильной зарядки USB-C.

Сверху вниз площадки на плате: +5V (VBUS), D-, D+, GND.
