Harbour Breeze RAK WisBlock Солнечная сетка

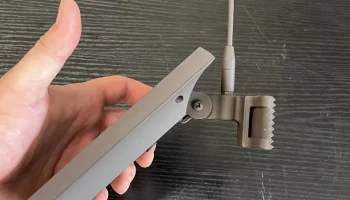

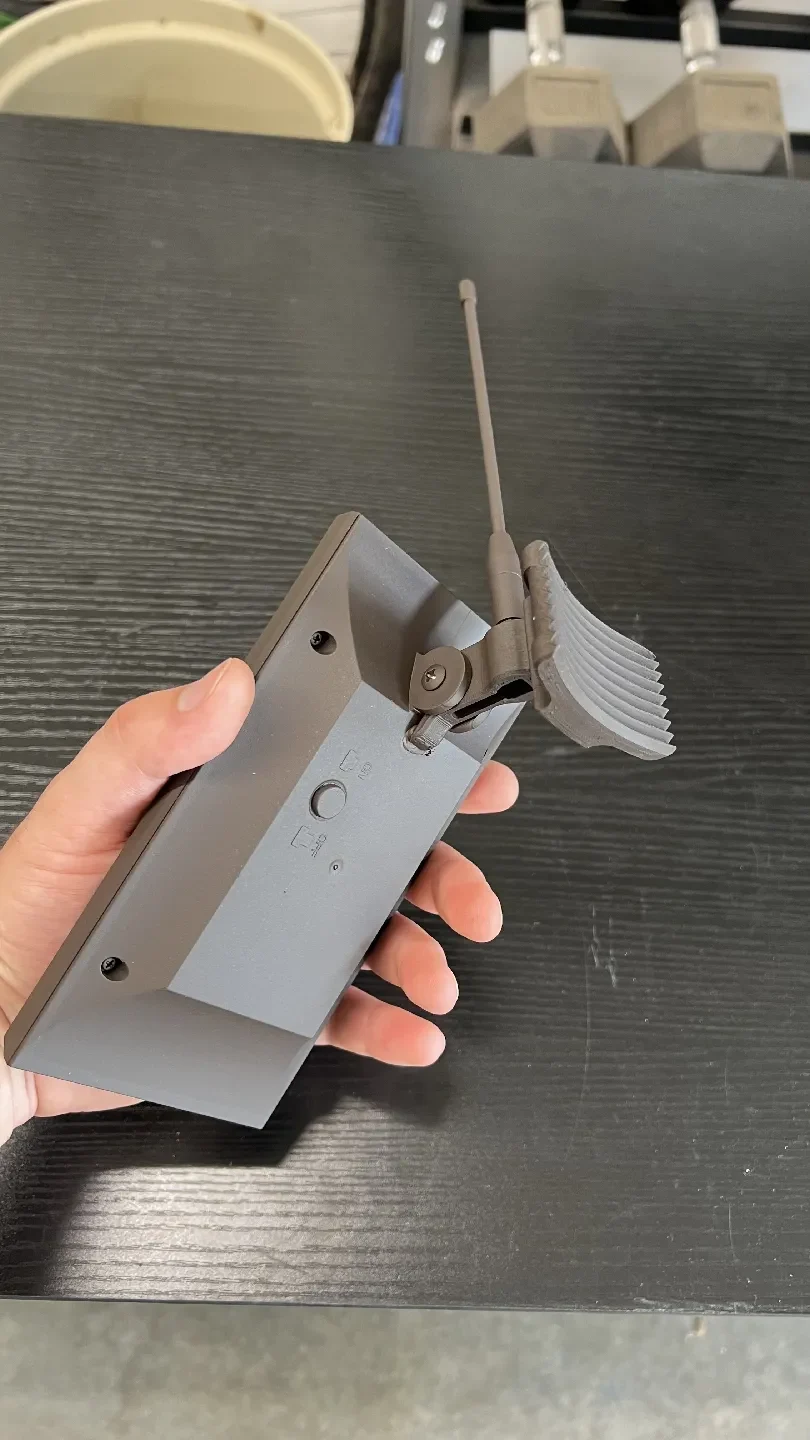

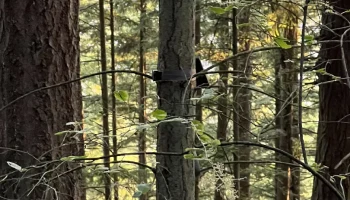

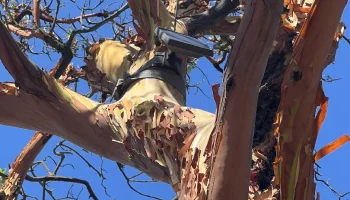

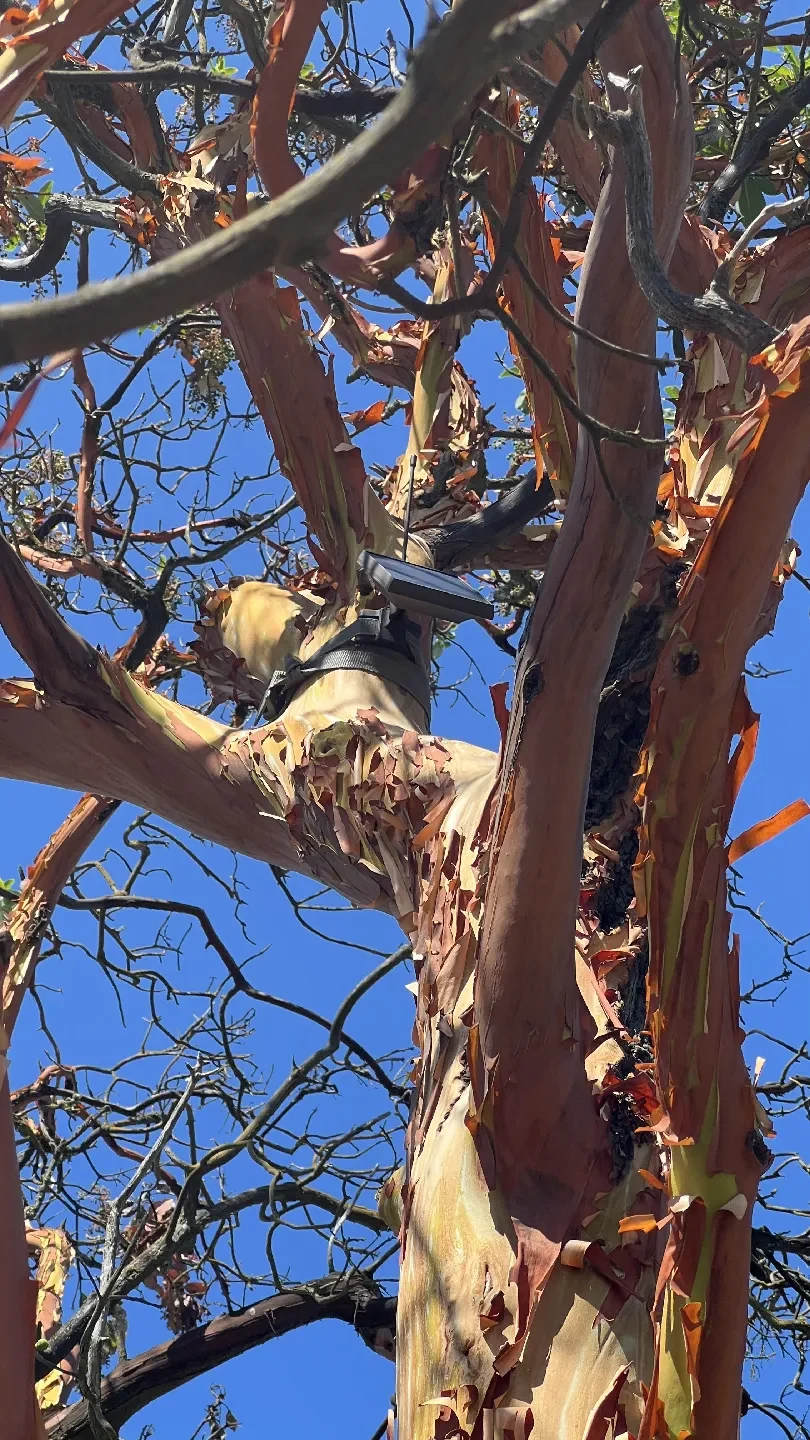

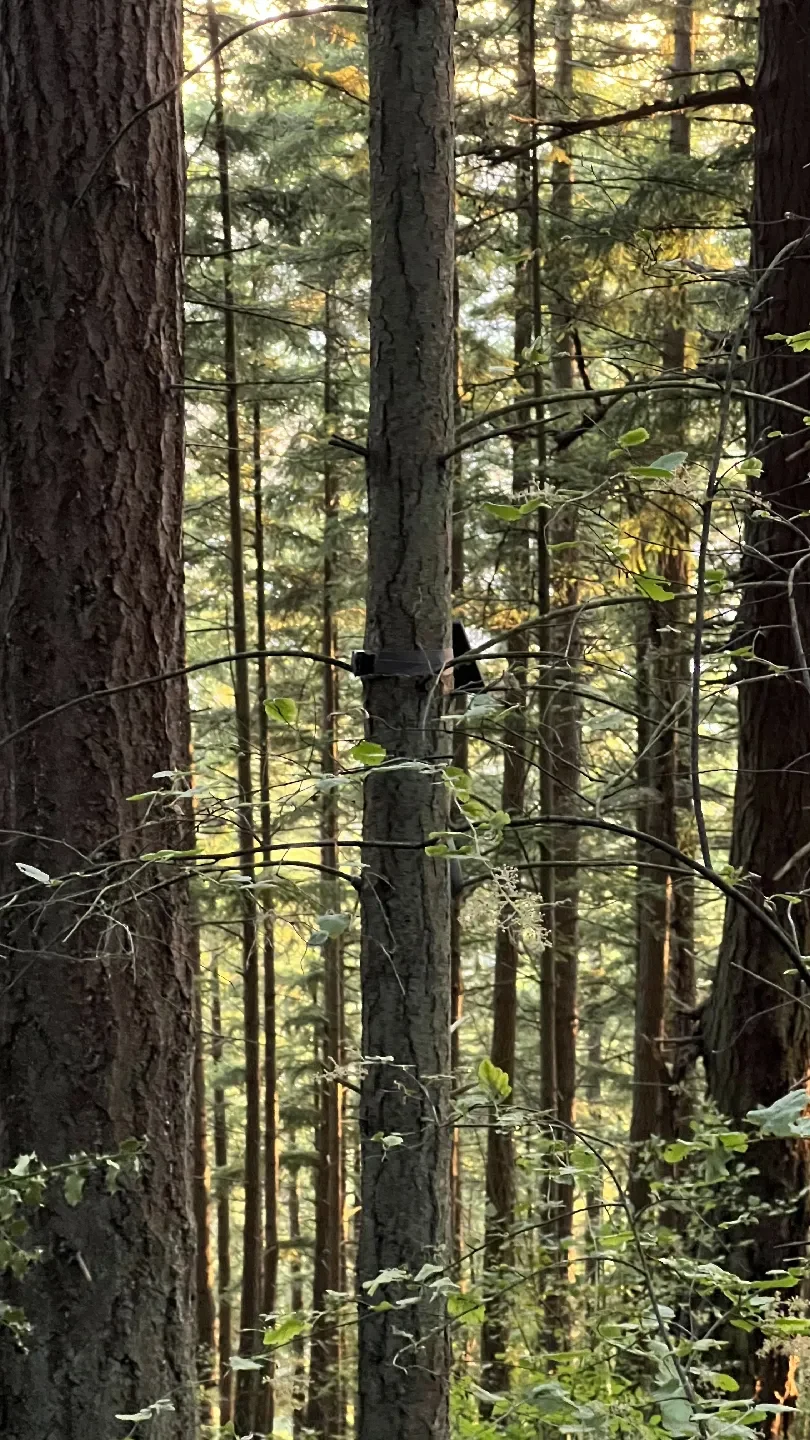

Вдохновленный этим руководством для Meshtastic, этой моделью и модификациями, отмеченными в этом руководстве, я создал крепление для крепления узла солнечной сетки Harbour Breeze к дереву с приспособлениями для крепления прямоугольного разъема SMA и антенны. Также в комплект поставки входит небольшое крепление для базовой платы WisBlock Mini, которое можно приклеить к корпусу, что позволит без разрушения снять радиомодуль и получить доступ к порту USB-C.

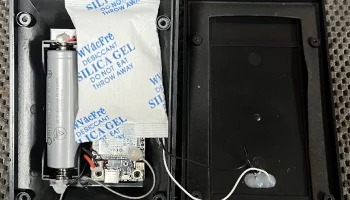

Испытания были ограничены несколькими неделями раз��ертывания при небольшом количестве дождя, поэтому устойчивость к атмосферным воздействиям не может быть гарантирована, но они кажутся многообещающими. Я использовал морской силикон, чтобы герметизировать коаксиальный кабель, проходящий через существующее отверстие, и добавил пакет с влагопоглотителем, но эта конструкция может лучше подходить в долгосрочной перспективе для вентиляционного отверстия или аналогичного устройства, чтобы предотвратить конденсацию и уменьшить проникновение воды.

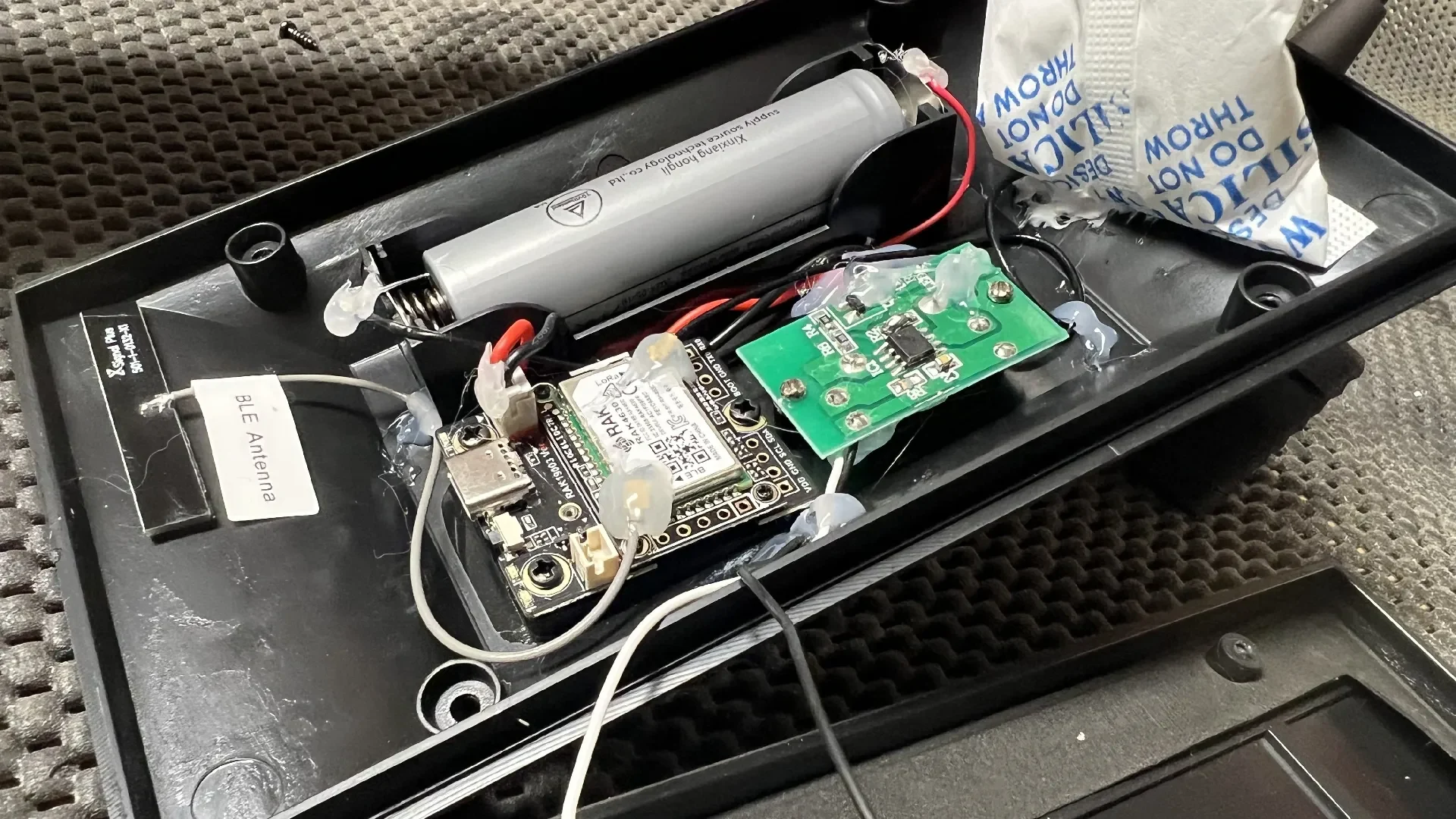

Основываясь на приведенных здесь инструкциях, я удалил несколько резисторов из встроенной платы управления/зарядки аккумулятора, которая сохраняет выходную мощность во время зарядки, и удалила токоограничивающие резисторы с платы. Это сохраняет функции защиты аккумулятора встроенного чипа, поскольку WisBlock не имеет отключения при низком напряжении (я полагаю).

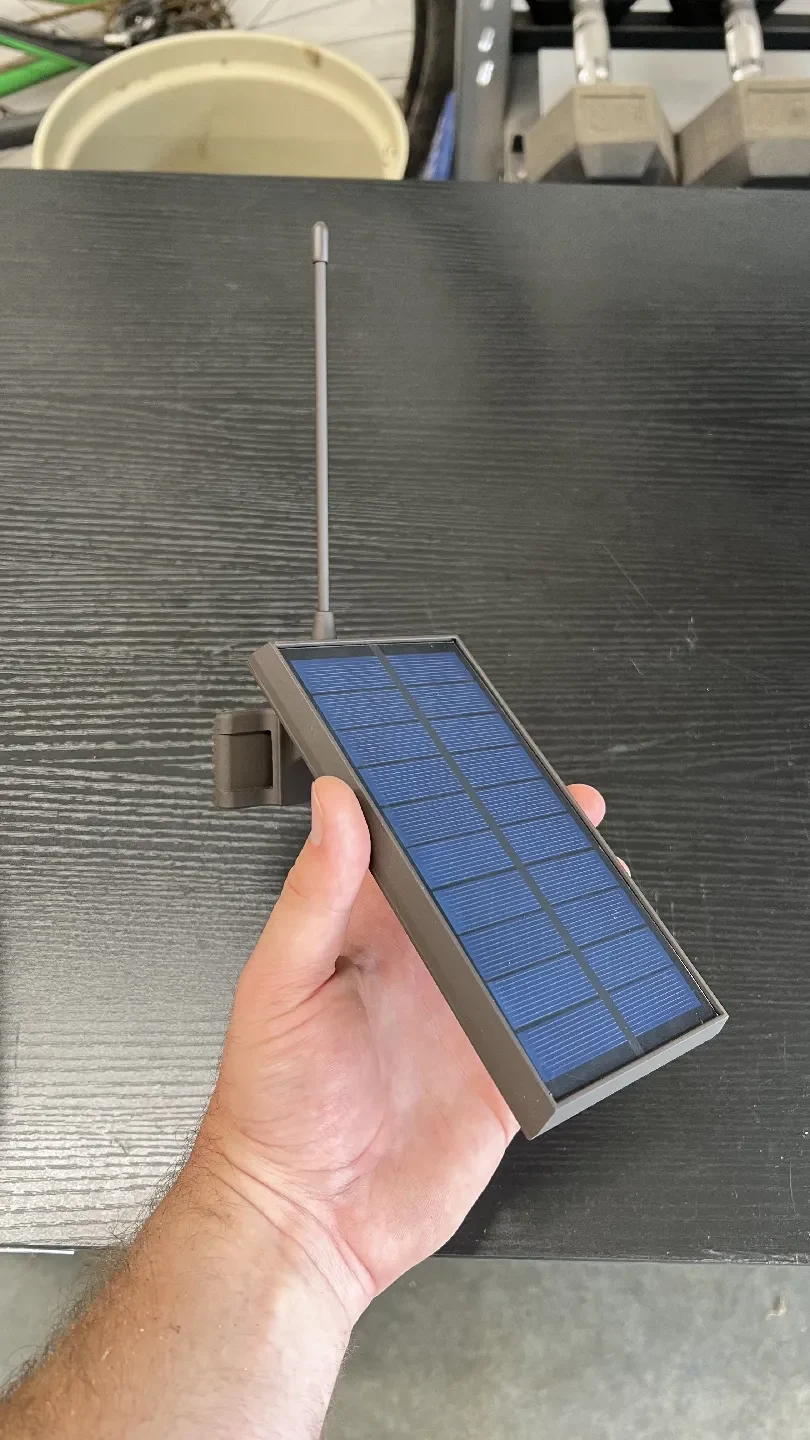

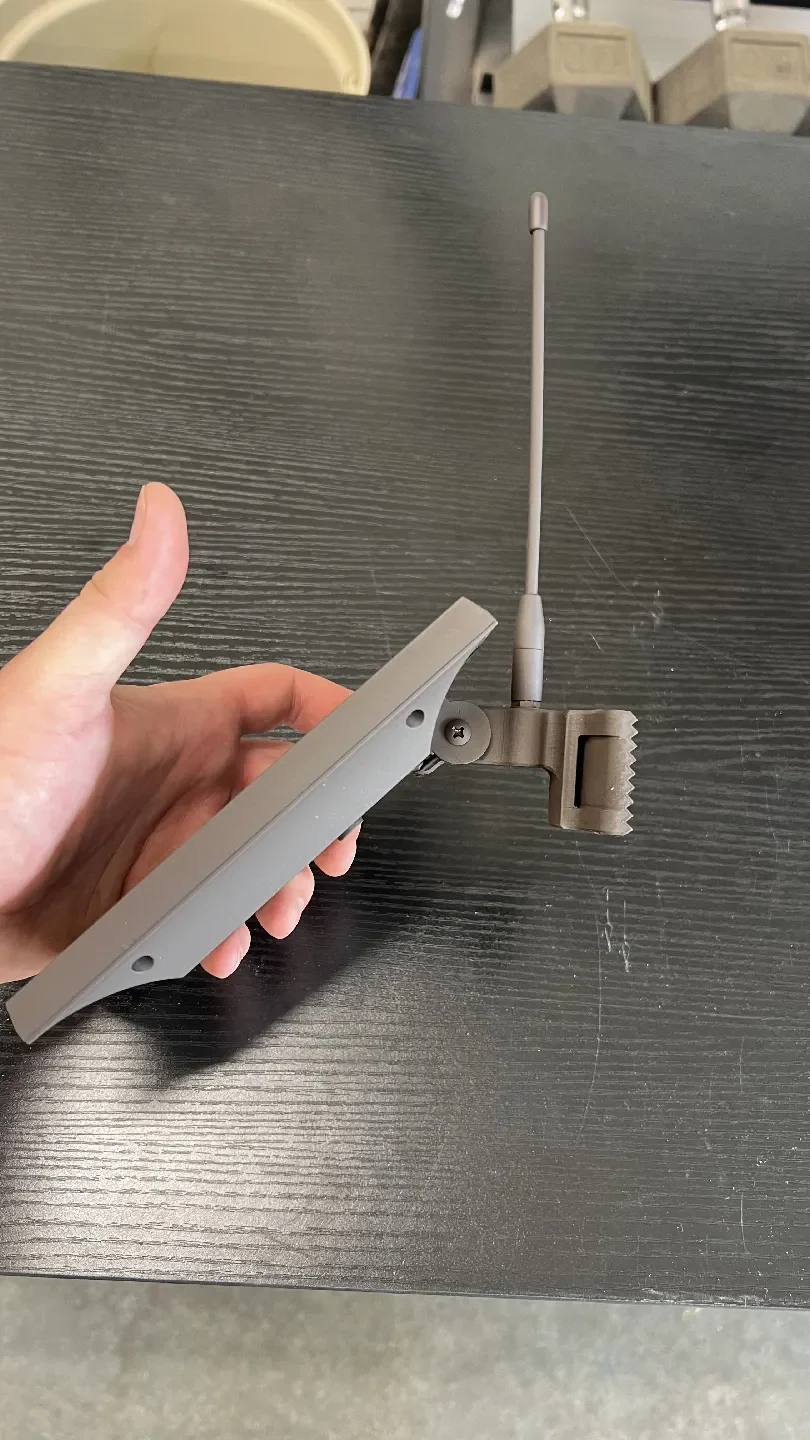

Окрашены коричневой аэрозольной краской, чтобы сделать их менее мешающими и более незаметными.

Примерную спецификацию можно найти здесь.

Печатные детали изготовлены из PETG и не требуют поддержек. ASA может быть более долговечным на открытом воздухе, но краска также помогает защитить от ультрафиолета. Высота слоя 0,2 мм, 5 периметров.
