Примечание. Эта работа находится в стадии разработки и, вероятно, со временем изменится! Все доступные на данный момент файлы проверены и работают. В будущих версиях могут быть исправлены незначительные проблемы или потенциально добавлены новые функции.

-

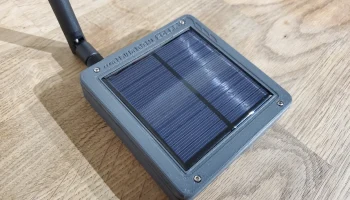

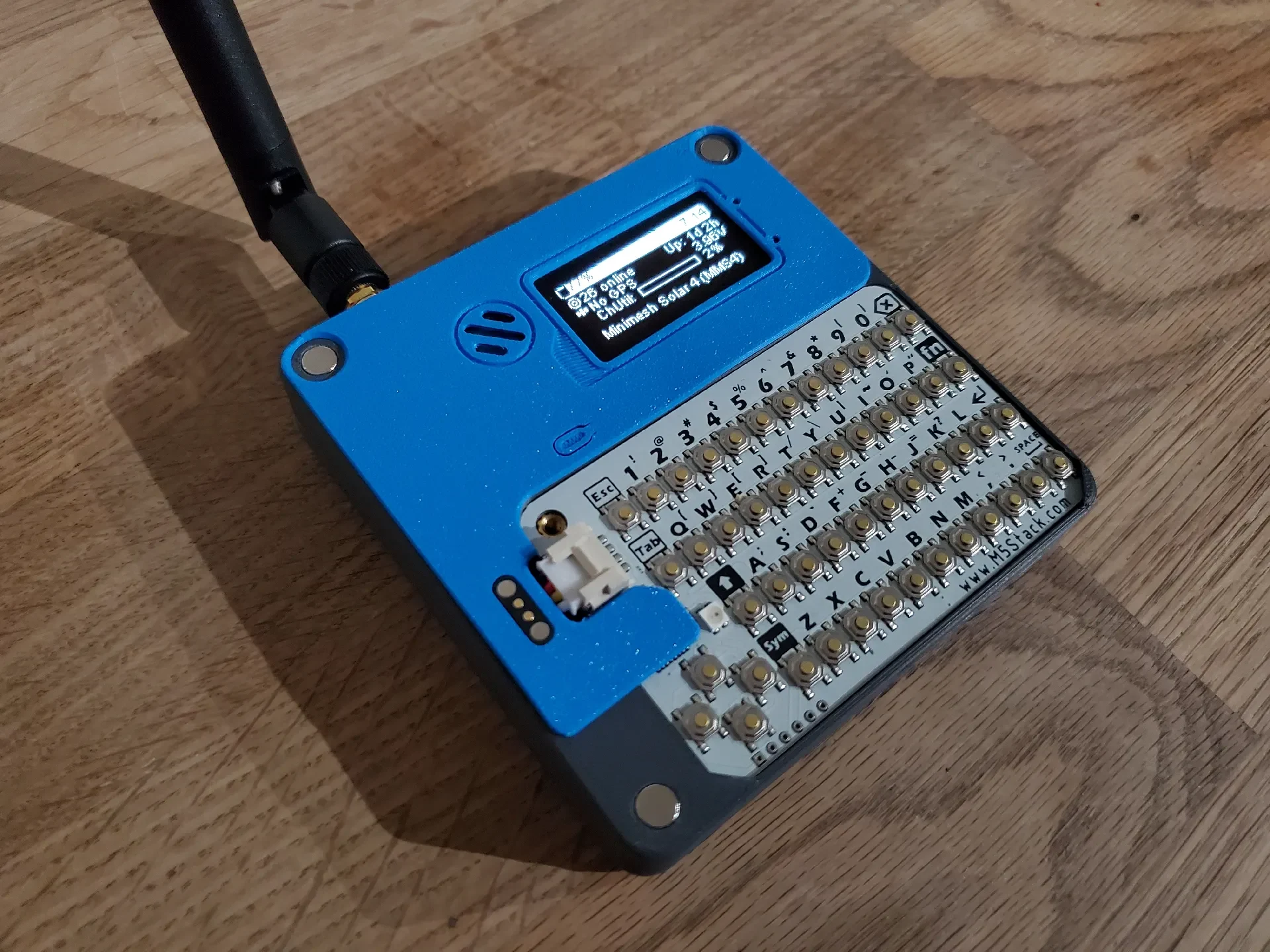

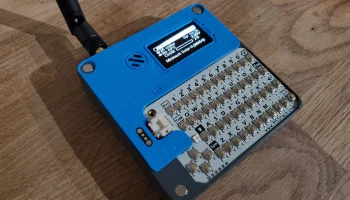

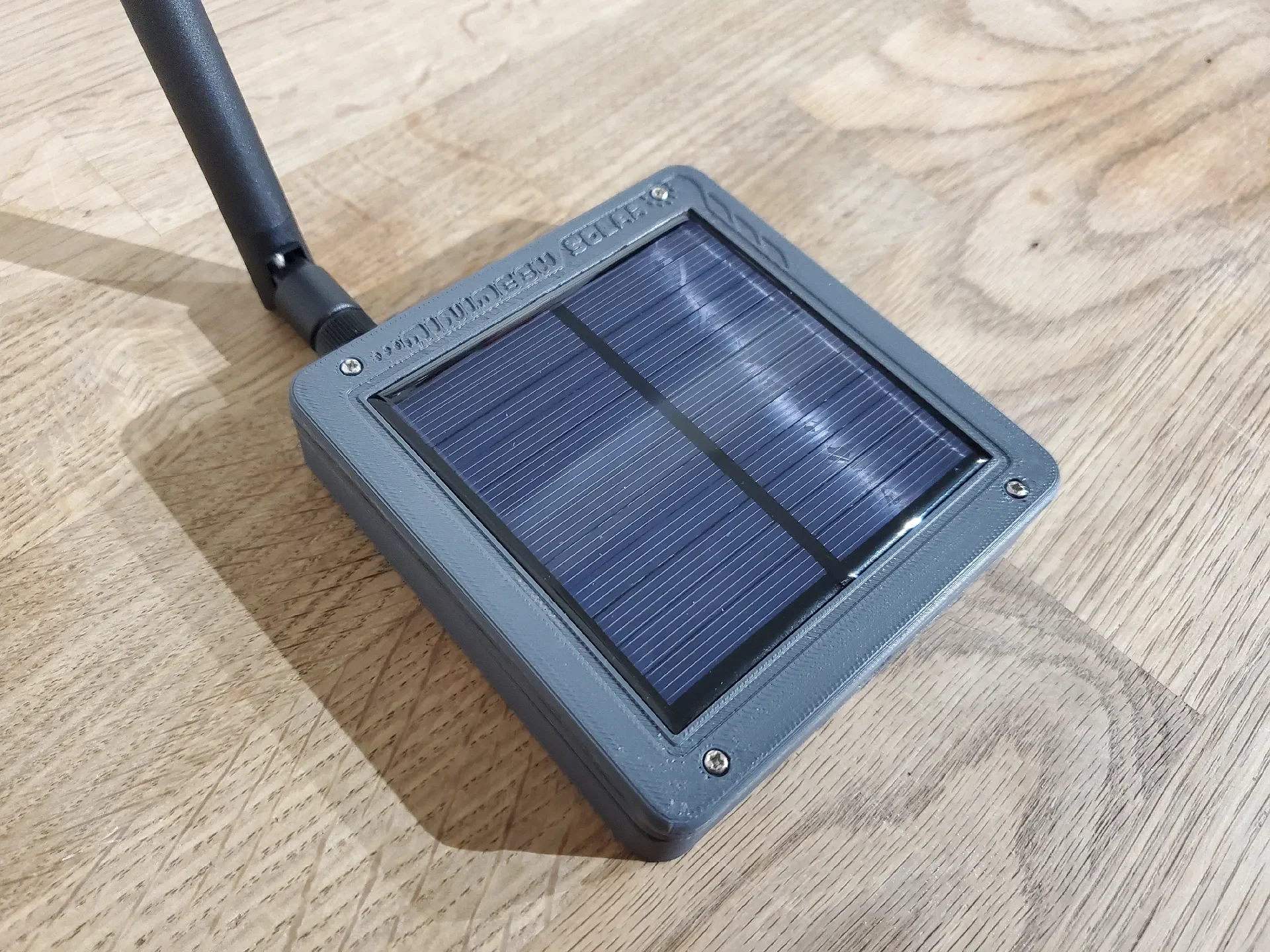

Представляю мой второй крупный проект САПР, который практически во всех отношениях шагнул вперед по сравнению с оригиналом, Minimesh Solar!

Оригинальный корпус Minimesh был разработан для размещения компонентов, которые у меня уже были под рукой, с минимальной печатью — всего 2 детали. Он был очень ориентирован на бюджет и должен был быть очень простым в сборке. Minimesh Solar — это шаг вперед, с дополнительными (но все же доступными) компонентами и немного большим объемом печати. Конечным результатом является более приятная сборка с большим экраном и возможностью зарядки от солнечного света!

Аппаратное обеспечение:

На первый взгляд этот список выглядит устрашающе, но я обещаю, что он не так уж и плох!

1 аккумулятор MakerFocus 1100 мАч (или что-нибудь размером до 50x30x7 мм)
1 косичка от U.FL/IPEX до SMA, в идеале 5 см
1x собранный узел fakeTec на базе nRF52 ProMicro и HT-RA62/RA-01SH (протестировано с печатной платой lupusworax v4)
НЕ припаивайте разъемы дисплея к печатной плате fakeTec!
1 пассивный зуммер диаметром 12 мм
1x карта M5StackKB
1x термофиксационная вставка M3x6x5
1 винт M3x6 (с цилиндрической или круглой головкой, с потайной головкой не тестировался, хотя может подойти)
Ассортиментная упаковка саморезов М2 диаметром 4-6 мм.
Минимум 4 нужны для fakeTec, 4 для экрана и 4 для крышки. Длина может отличаться в зависимости от напечатанных деталей. Возможно, придется поэкспериментировать!
1x 80-мм солнечная панель
1x 1,54-дюймовый I2C (4-контактный) CH1116/SSD1309 OLED-дисплей
Если возможно, приобретите дисплей без подключенных разъемов.
Если ваш дисплей оснащен разъемами для контактов, их необходимо удалить!
10 неодимовых магнитов размером 6х3 мм.
1x CN3791 MPPT
Убедитесь, что указанное напряжение соответствует вашей солнечной панели! Дополнительные примечания по этому поводу приведены ниже в этом описании.
Большинство из этих списков также включают в себя 2 кабеля в стиле JST, которых достаточно для завершения этого проекта.
1x 2-контактный магнитный разъем Pogo
Существует несколько вариантов упаковки этой детали!
Для этого проекта требуется опция «Мужской женский» в ссылке выше.
Подобные детали могут иметь пометку «Без ушей» и не должны иметь отверстий для винтов. Если у вас есть сомнения, пожалуйста, отправьте мне сообщение, и я подтвержу!
(Опционально) 1 дополнительная кнопка fakeTec для пользовательской кнопки под лицевой панелью
(Опционально) 1x 1/4-20 термостойкая вставка UNC для установки на штатив
(Опционально) Прозрачная нить диаметром 1,75 мм — вставьте в отверстия для светодиодов на лицевой панели и обрежьте заподлицо с поверхностью для удобного проведения световода.

Также подумайте о том, чтобы иметь под рукой следующее:

Термоусадочная трубка
Пинцеты
Инструменты для зачистки проводов
Набор рук помощи
!!! Важные замечания по сборке!!!

Из-за того, что этот проект сделан своими руками, а также компонентов, из которых он состоит, существует много различий с точки зрения допусков деталей. Minimesh Solar состоит из очень специфических деталей, поэтому, пожалуйста, прочтите эти инструкции по сборке, прежде чем приступать к сборке!

Со временем я планирую включить пошаговое руководство, но сейчас лучшее, что я могу сделать, — это несколько подробных заметок. Пожалуйста, отправьте мне сообщение или оставьте комментарий, если после прочтения у вас возникнут вопросы!

Варианты ПроМикро:

Платы ProMicro обычно выпускаются в двух разных форм-факторах, и в настоящее время поддерживается только один. Пожалуйста, убедитесь, что тот, который у вас есть, работает с этим проектом!

Если ваш ProMicro имеет порт USB на уровне верхней части поверхности печатной платы, то он еще не поддерживается, поскольку основной корпус будет модифицирован для размещения более высокого порта. Со временем это будет сделано, так что зайдите позже или отправьте мне сообщение!
Если ваш ProMicro имеет USB-порт «среднего монтажа», утопленный в поверхность печатной платы, ваша плата поддерживается! Сюда входит официальная версия nice!nano (неп��оверенная) и несколько клонов, таких как этот.
Пайка:

При сборке fakeTec для этой сборки не используйте разъемы контактов где-либо на каких-либо компонентах. Припаяйте Pro Micro заподлицо с печатной платой fakeTec — я добился этого, вставив в отверстия несколько обрезанных ножек диода и согнув их во время пайки. Это можно сделать и с помощью макетной платы. Какой-т�� компьютер fakeTec
