Портативный кейс RAK19003

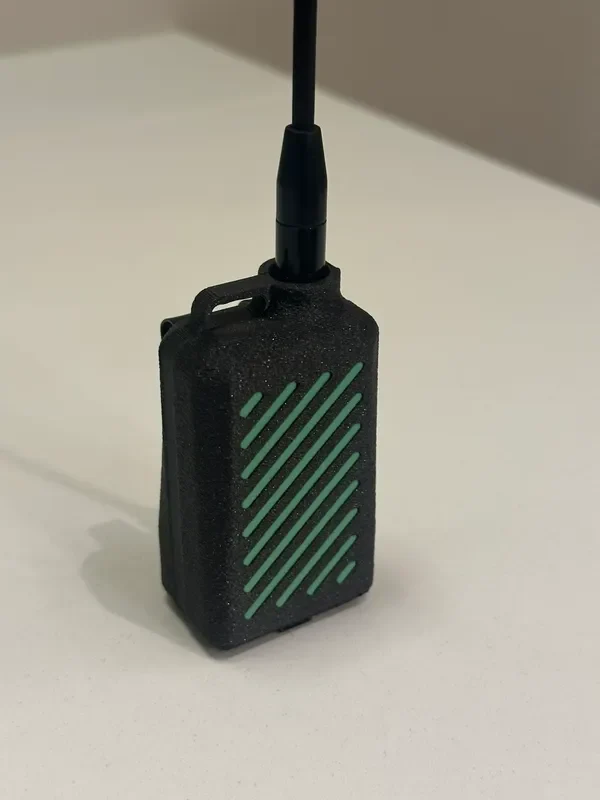

Небольшой портативный кейс RAK19003 с местом для GPS-модуля RAK12500 и внешней антенны LoRa.

Подходит для липо-аккумулятора емкостью 1500 мАч (50 x 35 x 8 мм), такого как этот. Если вы не хотите, чтобы батарея переместилась внутрь, используйте двусторонний скотч. Корпус сконструирован таким образом, что риск прокола аккумулятора в случае его вздутия минимален.

Переключатель представляет собой миниатюрный SPDT от Pololu.

Антенна GPS, поставляемая в комплекте с RAK12500, имеет больший размер, чем тот, для которого предназначен этот чехол. Вам понадобится антенна размером 20 x 6 x 6 мм.

Отверстия для зажимов для ремня расположены на расстоянии 12 мм и требуют 2 винтов M3x6 и 2 нейлоковых гаек M3.

Нижняя часть крепится с помощью 2 винтов с потайной головкой M2x8, ввинченных в крышку.

Винты для крепления печатной платы к раме поставляются с RAK19003.

Для светодиодных индикаторов имеются три отверстия, в которые можно вставить короткий кусок полупрозрачной нити диаметром 1,75 мм, чтобы еще больше снизить риск попадания воды.

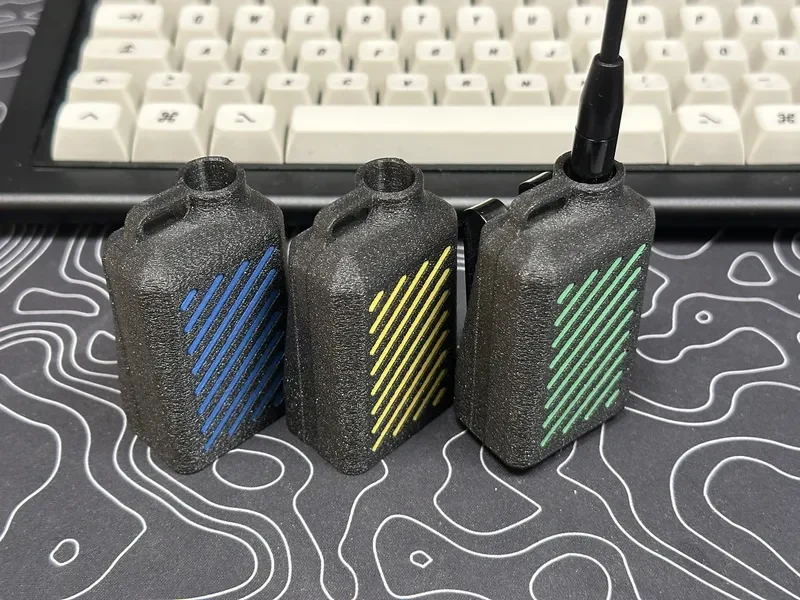

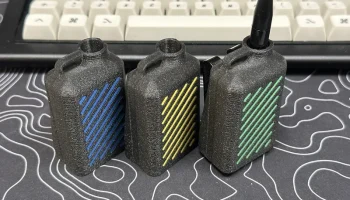

Я напечатал свой с нечеткой кожей и разноцветными углублениями на обложке. Никакие опоры не нужны.

Нижняя крышка/крышка должна быть напечатана методом FLEX. Если у вас во��никли проблемы с тонким прикреплением, измените минимальное время слоя или добавьте еще один объект для печати одновременно.

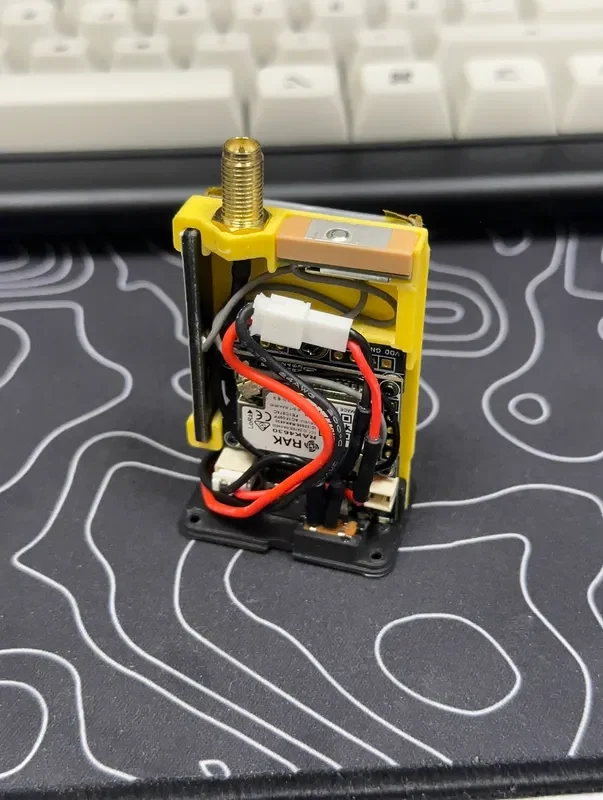

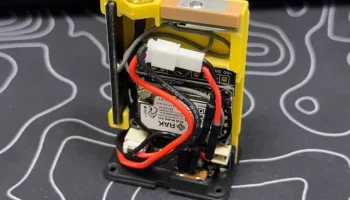

Посадка довольно плотная, поэтому будьте осторожны, вставляя рамку со всем прикрепленным к ней футляром. Мне было легче вставить, если я одновременно сжал переднюю и заднюю часть футляра.
