BattRAK LTO Держатель для солнечного зарядного устройства..

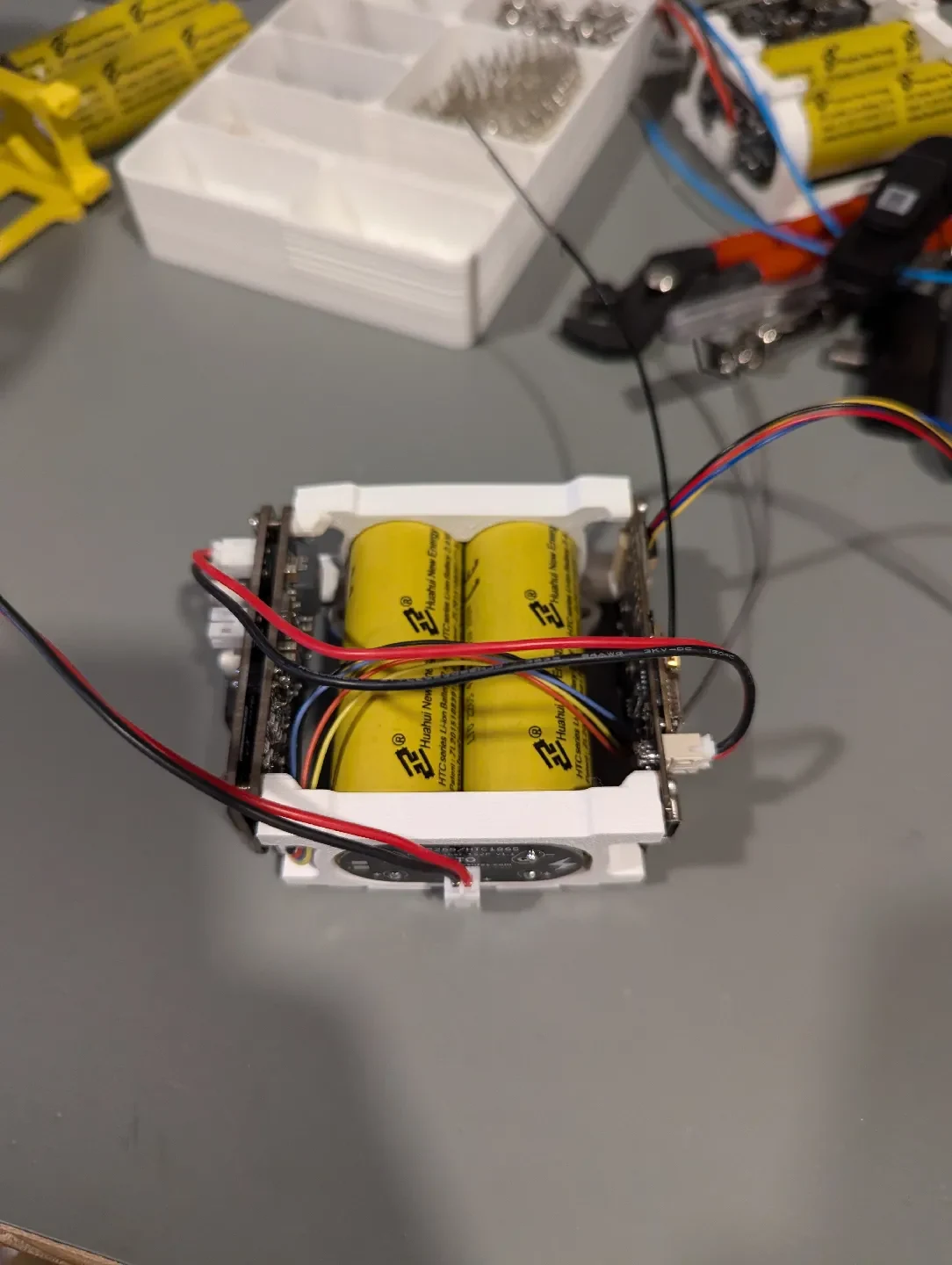

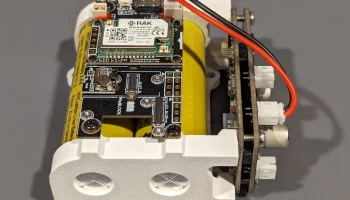

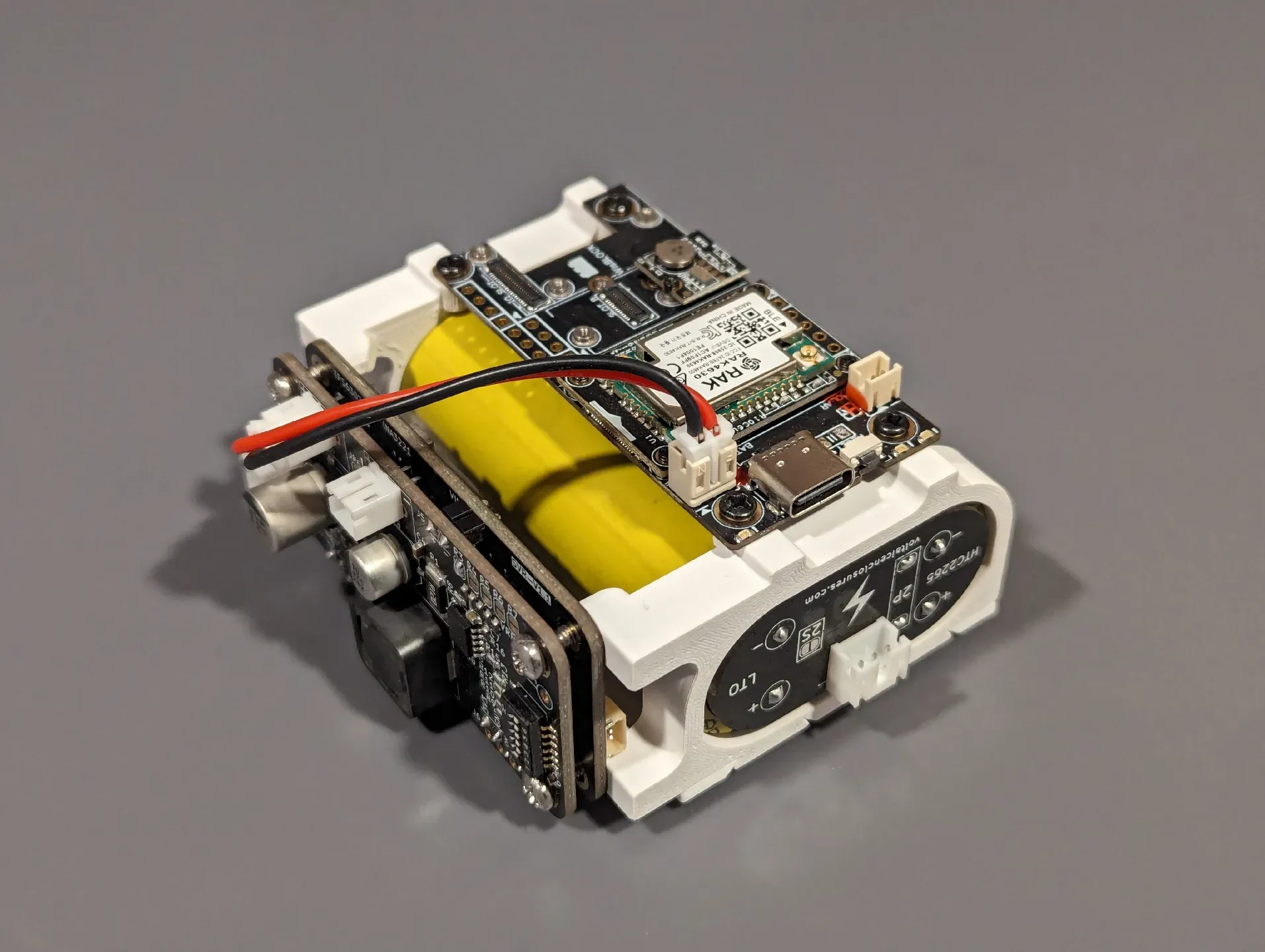

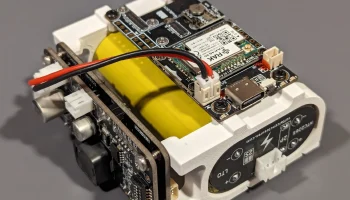

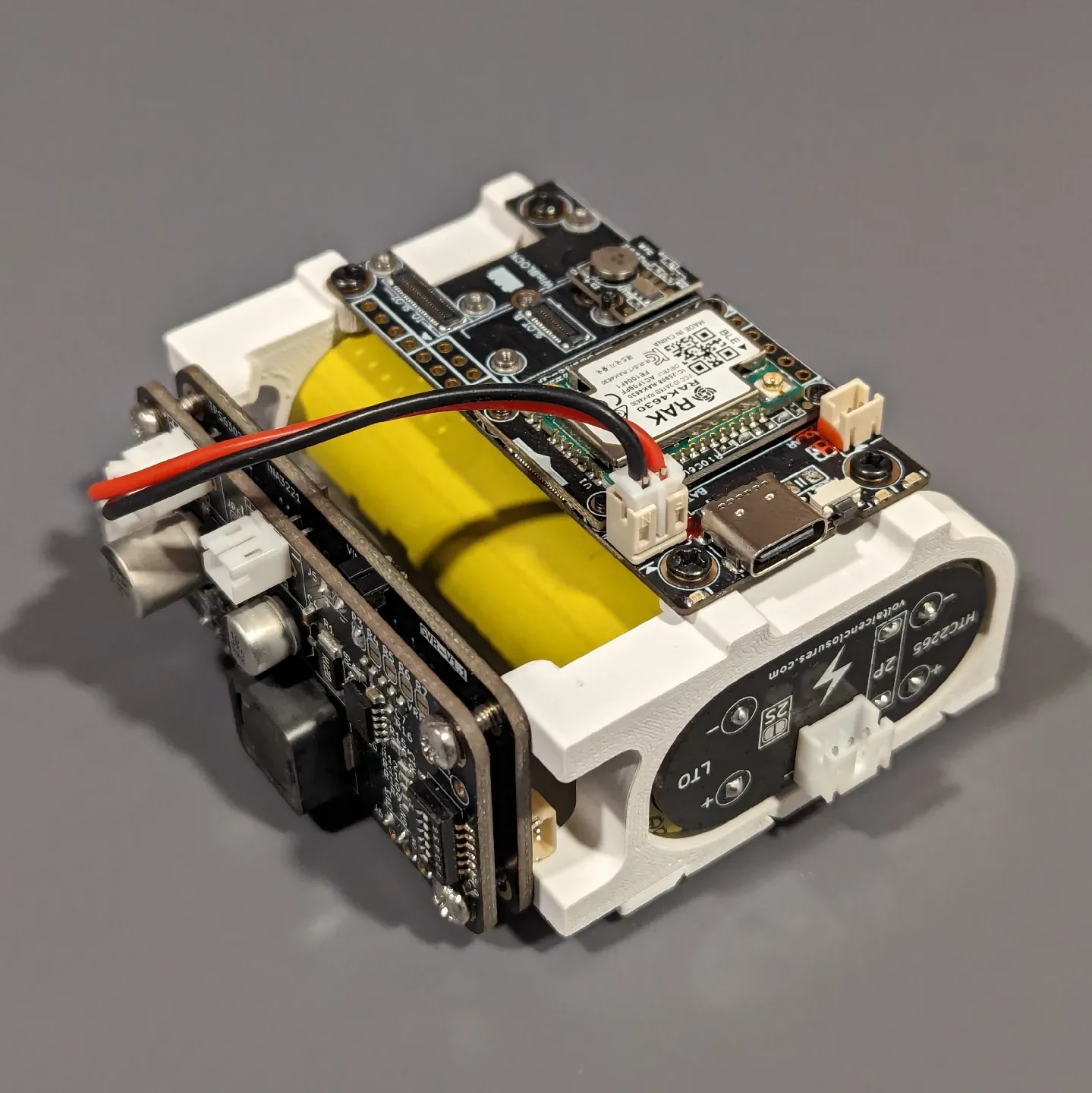

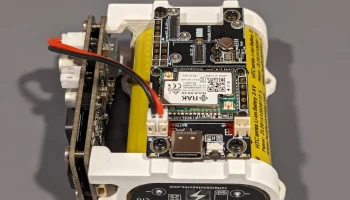

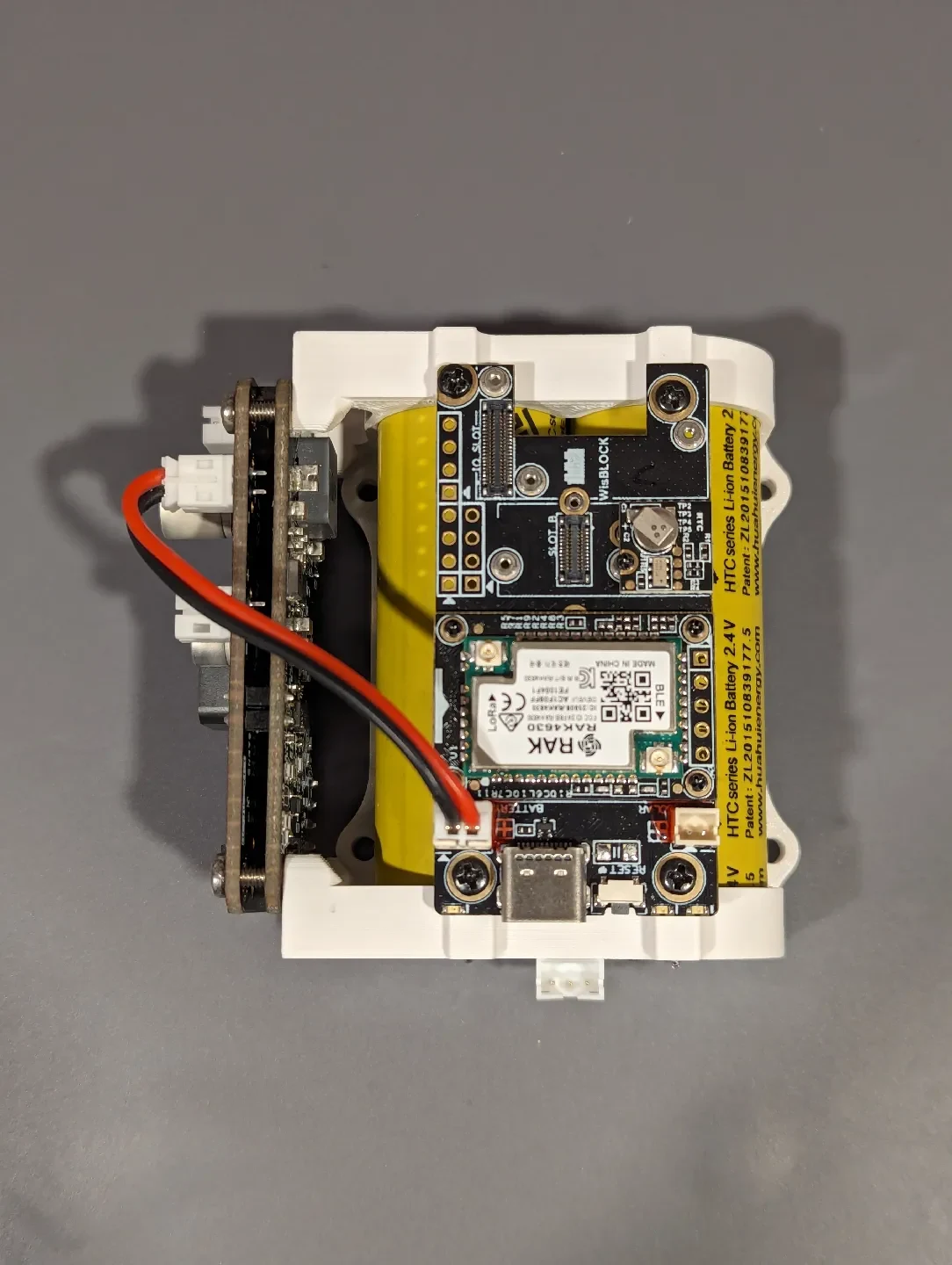

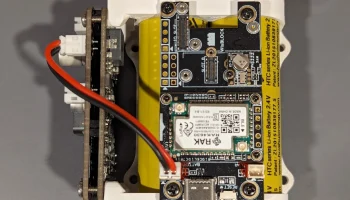

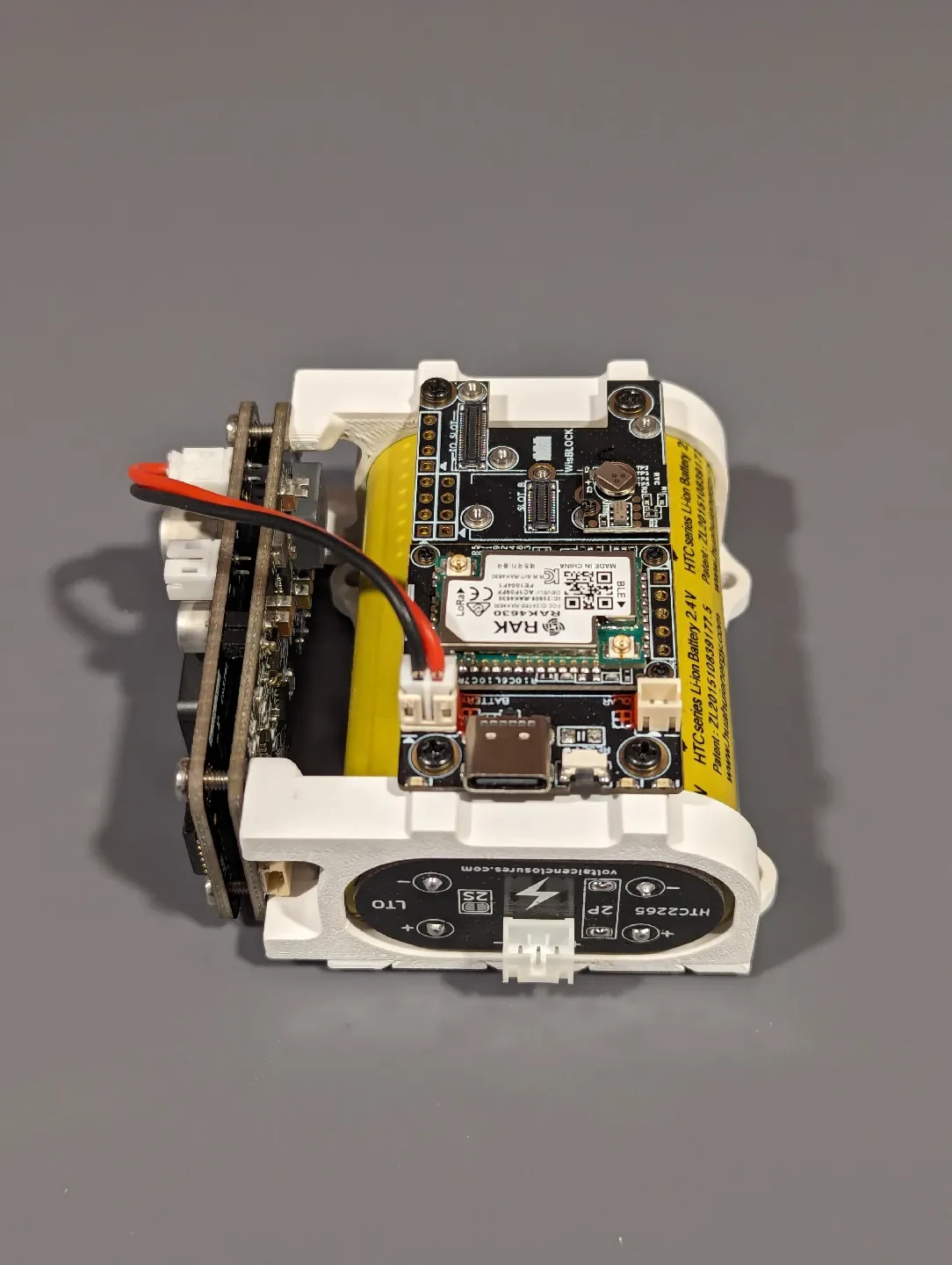

Это держатель для двух аккумуляторов HTC2265 LTO. Он включает в себя точки крепления для MCSBC-SVR и базовую плату RAK. Для варианта Side-By-Side минимальные требования к пространству составляют 90x76x30 мм. Практический минимальный размер корпуса составляет 100x120x36 мм.

Передняя и задняя части надеваются на держатель и фиксируются (4) винтами M2,5x4 или M2,5x6.

Используйте (4) винта M2,5x4, чтобы з��крепить RAK.

Используйте (4) винта M2,5x8, чтобы закрепить MCSBC-SVR.

Монтажные отверстия держателя расположены по центру размером 60x40 мм и подходят для большинства имеющихся в продаже панелей корпуса.

Держатель типа «ласточкин хвост» можно использовать в корпусе, имеющем геометрию сопряжения «ласточкин хвост» (см. пример). Это позволяет использовать конструкцию корпуса с отверстием внизу, что снижает потребность в прокладках. Я работаю над доказательством концепции, которое будет загружено сюда.

Я с удовольствием вношу правки. Просто дайте мне знать.

ОБНОВЛЕНИЕ 2024-09-02

Добавлен держатель LTO x4 для печати BattRAK, вмещающий 4 элемента HTC2265.
