Безвинтовой корпус Heltec v4 (припаянные разъемы, опциона..

Чехол для Heltec V4

Компактный безвинтовой корпус для платы Heltec V4 LoRa. Крышка удерживается на месте запрессовкой (трением), без винтов, без резьбовых вставок, без дополнительного крепежа.

Совместимость

Heltec WiFi LoRa 32 V4 (кроме V2/V30, у которых другая разводка печатной платы)

Штыревые разъемы 2,54 мм, паяные

Разъем SMA с любой стандартной а��тенной SMA (шлейфовой, штыревой, резиновой уткой, всенаправленной, направленной и т. д.). В корпусе имеется круглый вырез под сам разъем SMA, поэтому выбор антенны полностью зависит от вас.

Отсек для дополнительного модуля GNSS: в корпусе имеется специальный отсек для модуля GNSS L76K. Любой модуль, который физически подходит, будет работать; это не обязательно должен быть именно L76K.

Батарея LiPo с разъемом Micro-JST 1.25 одного из следующих размеров:

65 × 35 × 10 мм (типовой Li-Po 3000 мАч)

50 × 33 × 10 мм (типовой Li-Po 2000 мАч)

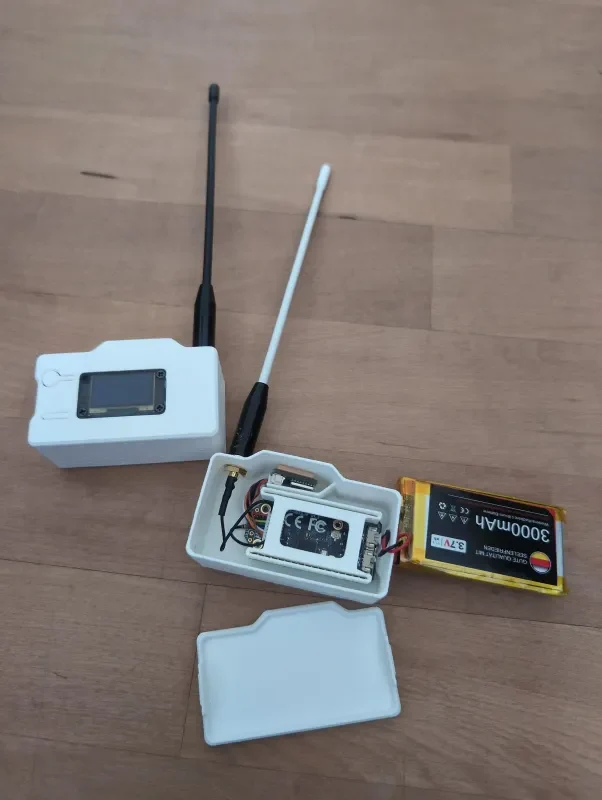

Печатные детали

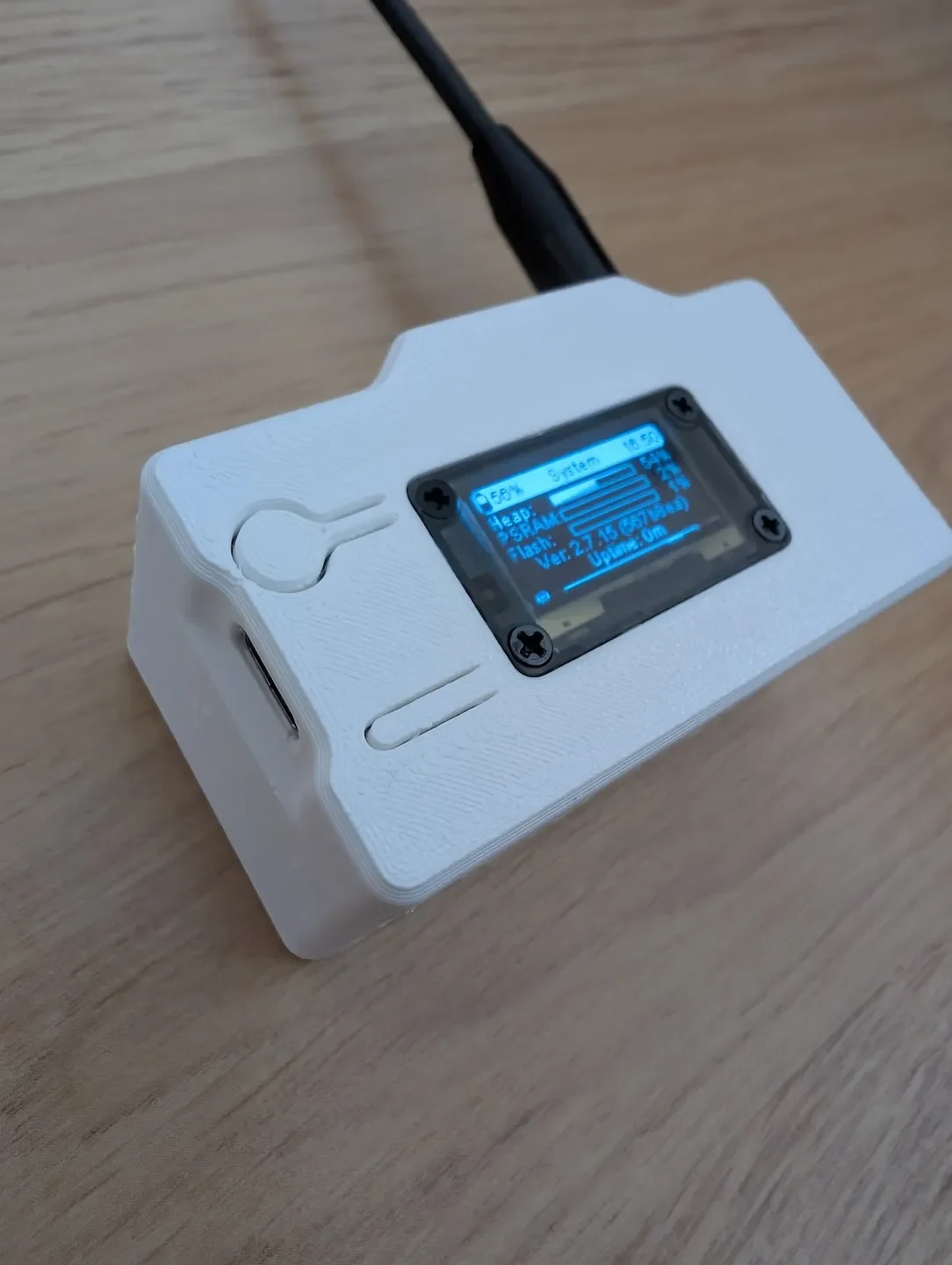

Спереди: с вырезами для дисплея, антенной SMA, USB-C и встроенными кнопками.

Проставка для контактов: опирается на разъемы контактов платы и поддерживает аккумулятор.

Задняя панель: два варианта, по одному на размер батареи (65 × 35 × 10 мм или 50 × 33 × 10 мм)

Настройки печати

Материал: любой

Высота слоя: 0,15-0,25 мм.

Заполнение: 15%

Настенные петли: 3

Верхний/нижний слои оболочки: по 3 штуки

Опоры: не требуются. Вырезы под антенну SMA и USB-C имеют выступы, но их можно распечатать в виде перемычек на моем принтере (Трезубец Ворон). На принтерах с низкой производительностью моста включите поддержку только для этих областей.

Сборка (сверху вниз в собранном состоянии)

Вставьте плату Heltec в верхнюю часть корпуса — дисплей, антенный разъем, USB-C и кнопки совместились с вырезами. Аккумулятор и GNSS уже должны быть подключены. Сначала выровняйте порт USB, затем вставьте экран на место. Убедитесь, что он находится на одном уровне с передней поверхностью корпуса. Антенный разъем на плате нужно повернуть, как показано на изображении.

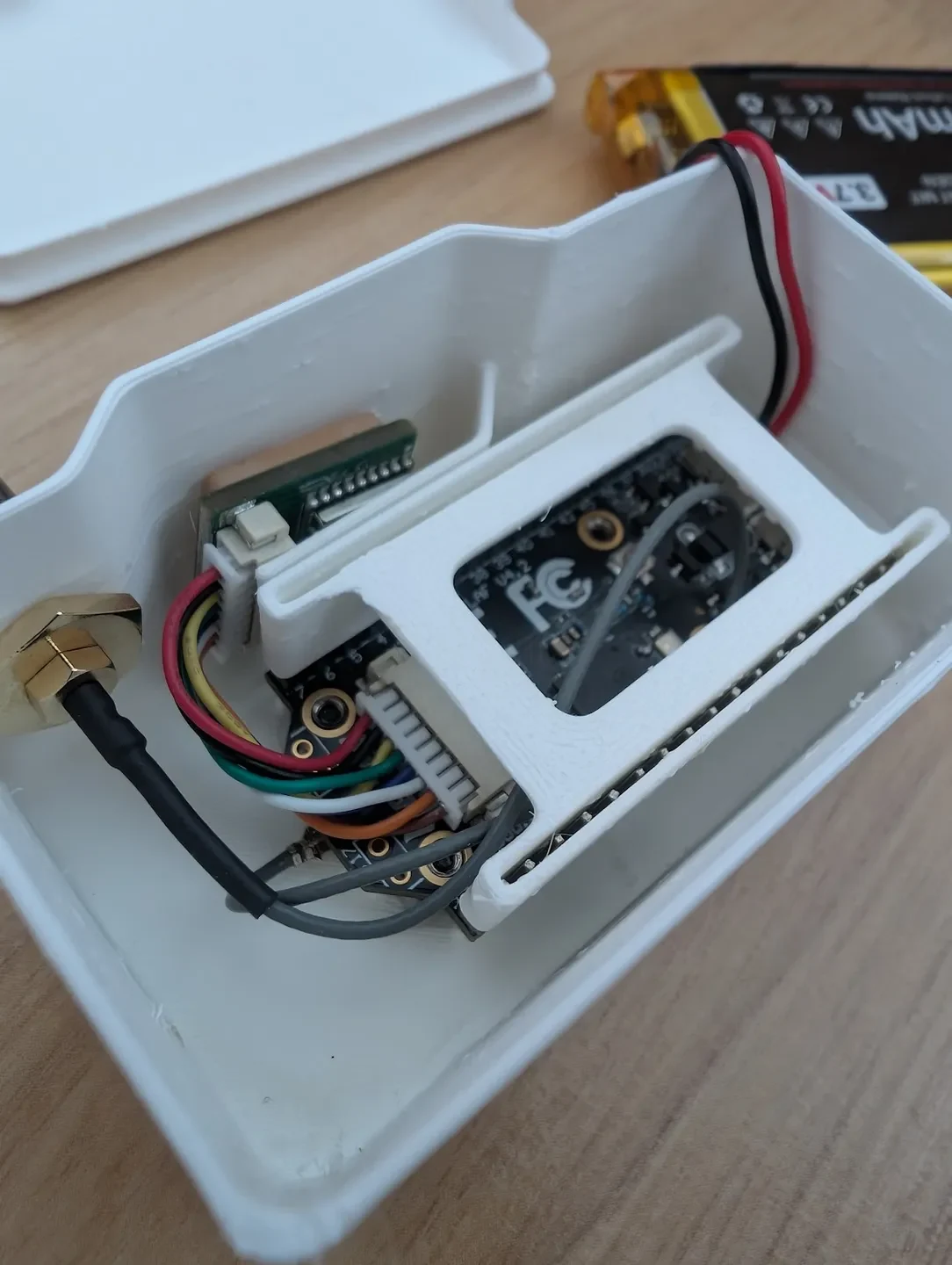

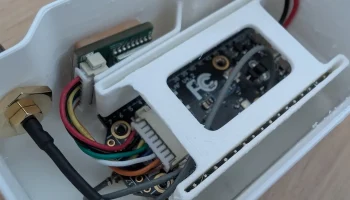

Поместите прокладку для контактов на разъемы контактов платы, как показано на рисунке.

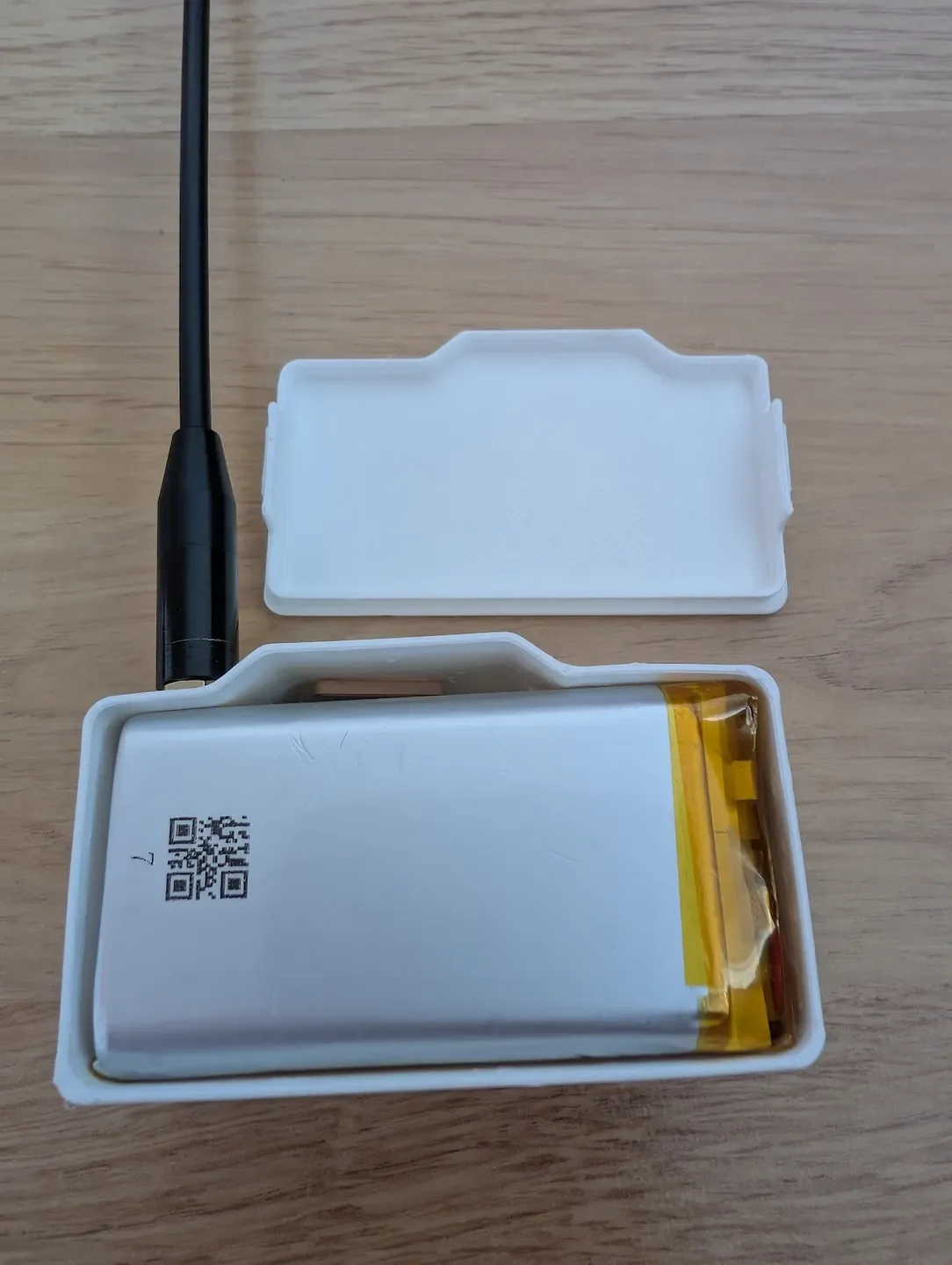

Поместите LiPo-батарею на проставку. Аккумулятор не должен сидеть на проводах. Переместите их в сторону.

Нажмите на соответствующую крышку (в зависимости от размера батареи) сверху. При этом старайтесь не пережимать и не тянуть за провода.
