Чехол Heltec T114 (с аккумулятором 103450 и выключателем ..

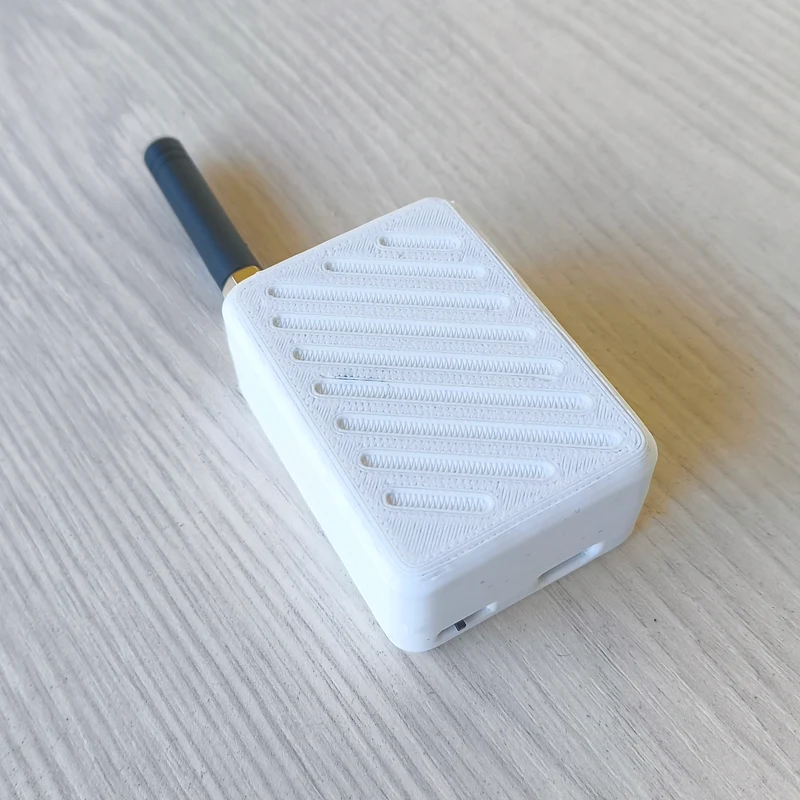

Это специальный корпус с защелками, разработанный специально для макетной платы Heltec T114 LoRa. Он рассчитан на длительное развертывание в полевых условиях и отличается долговечностью и легким доступом ко всем элементам управления.

Корпус предназначен для размещения большой батареи емкостью 103450 (2000 мАч), которая обеспечивает впечатляющие 9 дней работы без подзарядки T114, что делает его идеальным для удаленных узлов MeshStastic или мониторинга окружающей среды.

Ключевые особенности:

Сборка Snap-Fit: две половинки надежно фиксируются вместе с помощью внутренних защелок. Для основной сборки не требуются винты или клей.

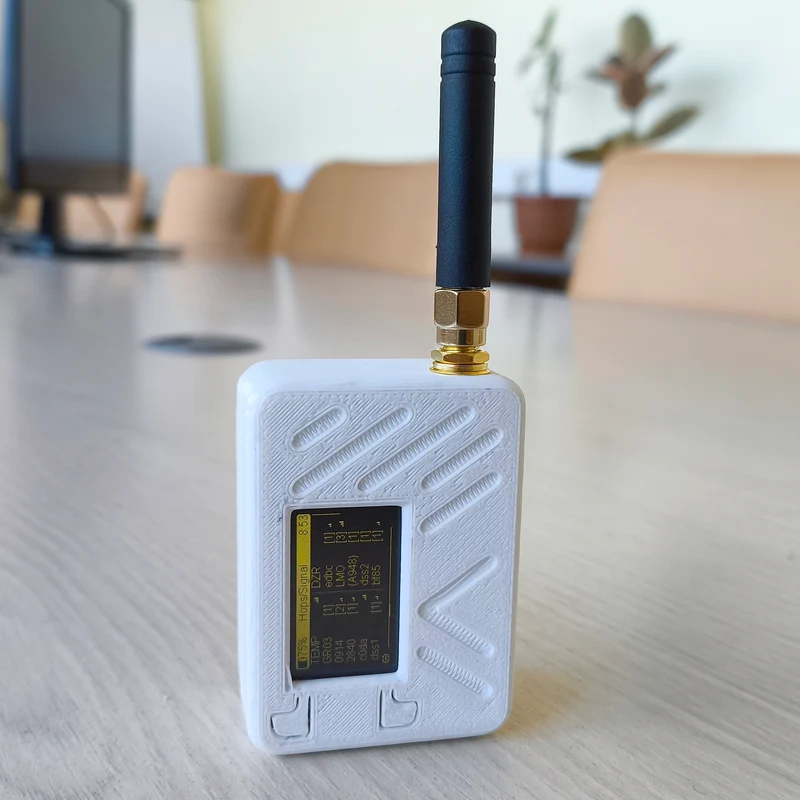

Внешняя антенна SMA: имеет специальный порт для внешней антенны SMA, что позволяет использовать антенны с высоким коэффициентом усиления для увеличения дальности действия, сохраняя при этом корпус разъема разгруженным.

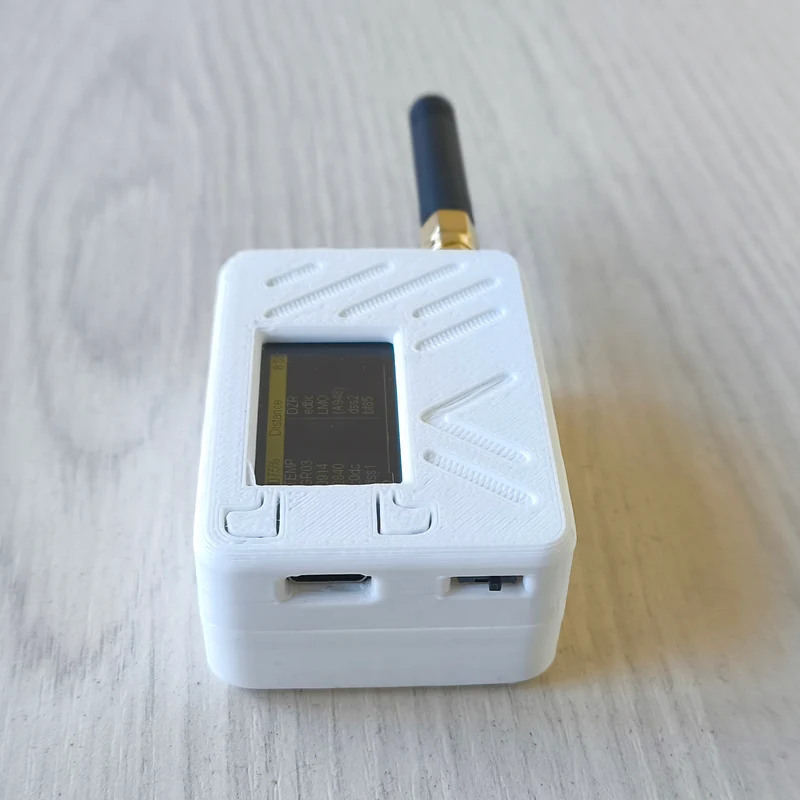

Встроенные кнопки: кнопки н��печатаны непосредственно на корпусе. Они предназначены для активации тактильных переключателей на плате Т114 без необходимости использования отдельных колпачков для кнопок.

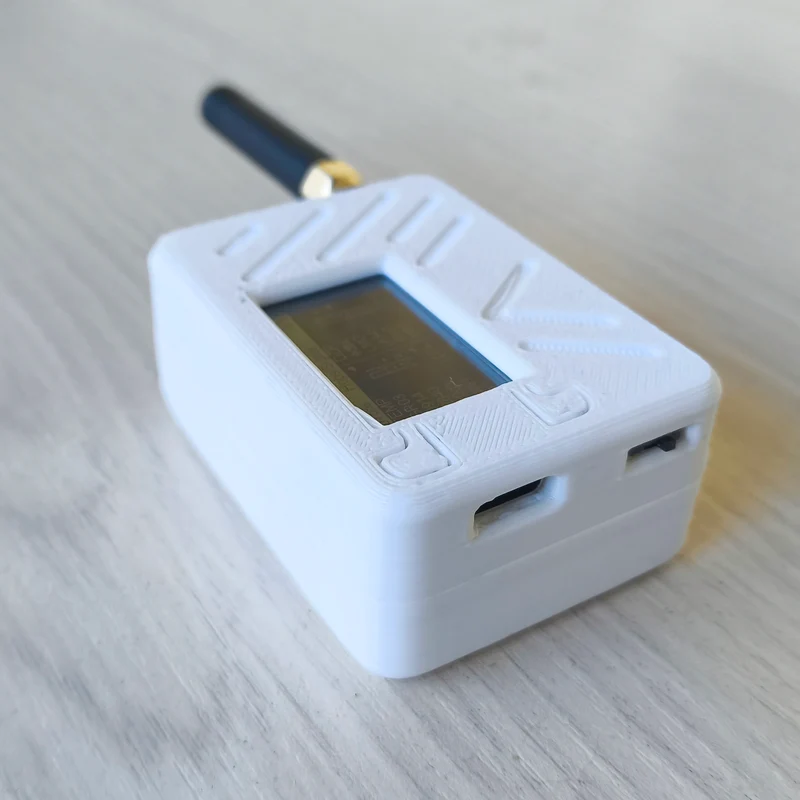

Переключатель включения/выключения: точно расположенное отверстие сбоку обеспечивает прямой доступ к выключателю питания SMD узла. Вы можете легко включать и выключать устройство, не открывая футляр, что позволяет экономить электроэнергию при транспортировке или хранении.

Брендинг Meshstastic: тонкий логотип Meshstastic выбит на передней панели корпуса.

Установка аккумулятора большой емкости: специально разработана для размещения призматического элемента 103450 (толщина: 10 мм, ширина: 34 мм, длина: 50 мм). Это распространенный форм-фактор LiPo, который продлевает срок службы T114.

Важные замечания по сборке:

Плотная посадка: внутренние зажимы специально сделаны про��ными, чтобы корпус оставался закрытым в суровых условиях. Скорее всего, вам понадобится пинцет или небольшая плоская отвертка, чтобы аккуратно нажать на внутренние защелки при вставке платы или разделении половин.

Установка платы: Вставьте Heltec T114 под небольшим углом, располагая сначала сторону USB-C и антенны. Вы услышите/почувствуете щелчок, когда плата выйдет из удерживающих зажимов. Убедитесь, что выключатель питания SMD совмещен с боковым вырезом.

Размещение батареи: поместите батарею 103450 в нижний отсек, прежде чем вставлять плату.

Рекомендации по печати:

Материал: PETG рекомендуется для долговечности на открытом воздухе (PLA может деформироваться при высокой температуре окружающей среды).

Опоры: опоры НЕ требуются, если печать ведется плоской стороной (нижней половиной) на рабочей пластине. Защелки и небольшие отверстия не требуют поддержки.

Разрешение: высота слоя 0,2 мм работает хорошо.

Заполнение: 10-15 % достаточно.

Что вам нужно:

1x плата Heltec T114

1x SMA-гнездо к косичке U.FL

1x SMD-переключатель

1x аккумулятор 103450 (2000 мАч)

1x SMA-антенна

Этот корпус был протестирован и проверен. Смело используйте его для своих проектов!
